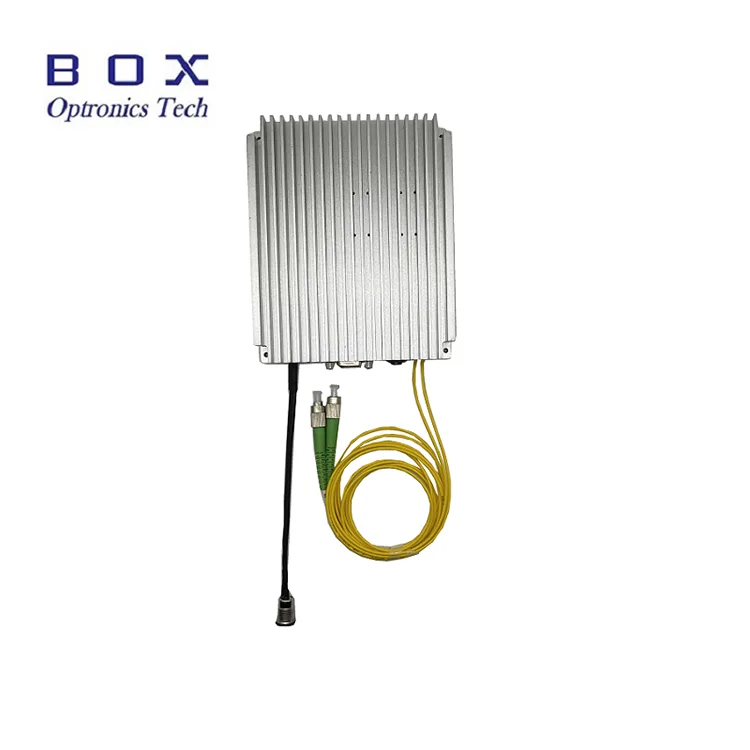

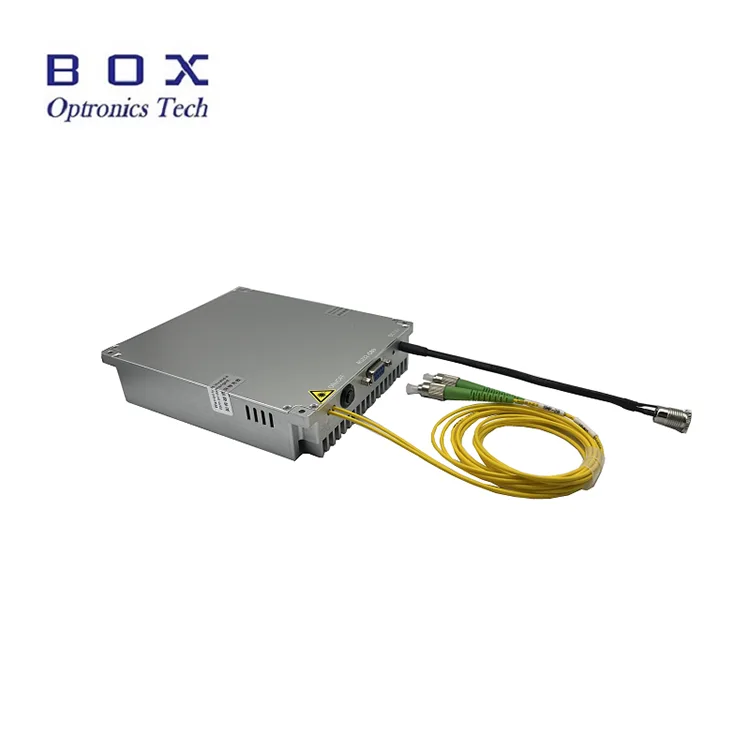

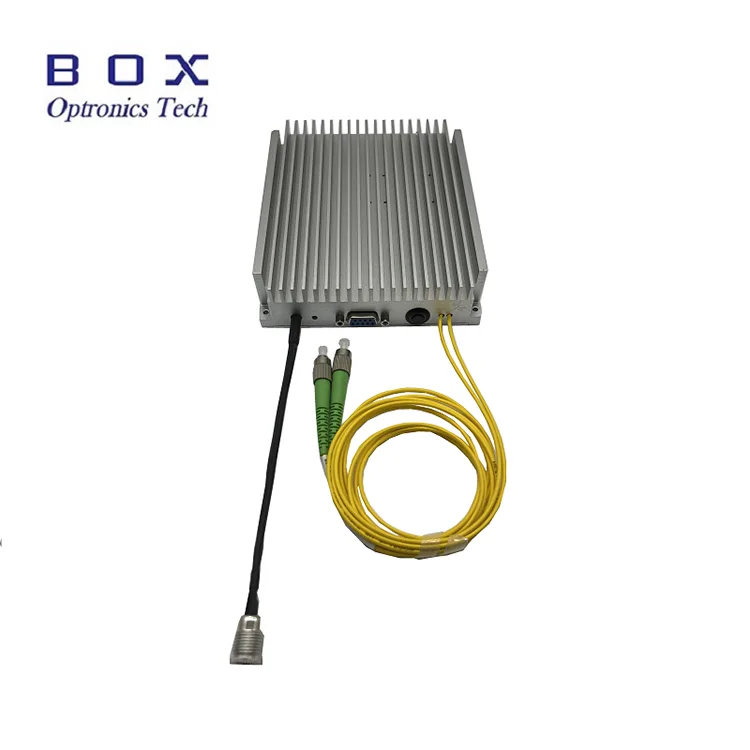

İtterbium qatqılı lif gücləndiricisi (YDFA) 1030-1080nm dalğa uzunluğu diapazonunda effektiv optik gücləndirmə təmin edərək, iterbium qatqılı qazanc lifini həyəcanlandırmaq üçün yarımkeçirici nasos lazerindən istifadə edir. Gücləndirici yüksək qazanc, aşağı səs-küy və sabit çıxış performansı ilə 17/20/23/25/26/27/30/33/37/40dBm-də isteğe bağlı və davamlı tənzimlənən doymuş çıxış gücünü təklif edir.
Həm tezgah üstü, həm də kompakt modul konfiqurasiyalarında mövcud olan YDFA, ön panel idarəetməsini, ardıcıl rabitəni və PC proqram təminatının işini dəstəkləyir, bu da onu elmi tədqiqatlarda 1064nm lazer gücləndirmə, sənaye lazer sistemləri, fiber lazer tətbiqləri və dəqiq optik ölçmə sistemləri kimi tətbiqlər üçün uyğun edir.
|
Parametrlər |
Vahid |
Dəyərlər |
Qeydlər |
|
Əməliyyat dalğa uzunluğu |
nm |
1030~1070, 1040~1080 |
|
|
Giriş gücü |
dBm |
0~10 |
Özelleştirilebilir |
|
Doymuş çıxış gücü |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Giriş |
|
Səs-küy fiquru |
dB |
≤5.0 |
|
|
Polarizasiyadan asılı qazanc |
dB |
<0.3 |
SM lifi |
|
Qütbləşmənin sönmə nisbəti |
dB |
>20 |
PM lifi |
|
Giriş/Çıxış izolyasiyası |
dB |
>35 |
|
|
Lif növü |
- |
Hi1060 və ya PM980 |
|
|
Bağlayıcı |
- |
FC/APC |
|
|
İş rejimi |
- |
ACC/APC(1) |
|
|
Ölçülər |
mm |
260(W)×280(D)×120(H) |
Tezgah üstü (17-26dBm) |
|
260(W)×320(D)×120(H) |
Tezgah üstü (27-33dBm) |
||
|
376(W)×340(D)×112(H) |
Tezgah üstü (37-40dBm) |
||
|
125(W)×150(D)×20(H) |
Modul (17~20dBm) |
||
|
139(W)×206(D)×27(H) |
Modul (23~26dBm) |
||
|
139(W)×235(D)×70(H) |
Modul (27~40dBm) |
||
|
Enerji təchizatı |
V |
AC 110~240V, <30W |
Dəzgah üstü |
|
Enerji təchizatı |
V |
5V DC, <15W |
Modul |
|
Nəzarət rejimi |
- |
RS232 Serial rabitə |
Modul |
|
Rabitə interfeysi |
- |
DB9 Qadın |
Modul |
|
İşləmə temperaturu |
℃ |
-5~+35 |
|
|
Əməliyyat rütubəti diapazonu |
% |
0~70 |
|
● Geniş dalğa uzunluğu diapazonu;
● 40 dBm-ə qədər yüksək çıxış gücü;
● Aşağı səs-küy göstəricisi;
● Hi1060 və ya PM980 istəyə görə.
● Qeyri-xətti optika; l
● Mikrodalğalı fotonik;
● Koherent LiDAR sistemləri.

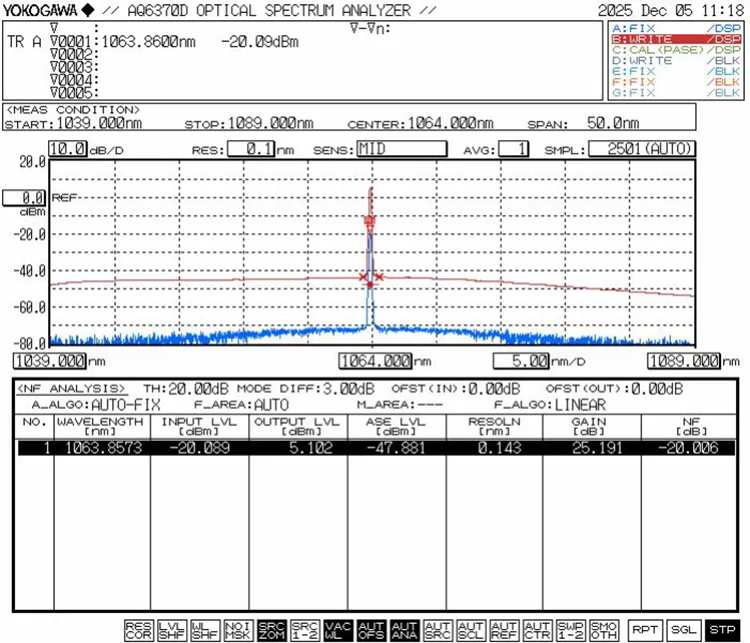

● Gücləndirilmiş 1064nm siqnalın Optik Spektr 0dBm giriş gücü, 3A
● Güc qeyri-sabitliyi@çıxış gücü 27dBm, 0dBm giriş 1064nm, APC rejimi

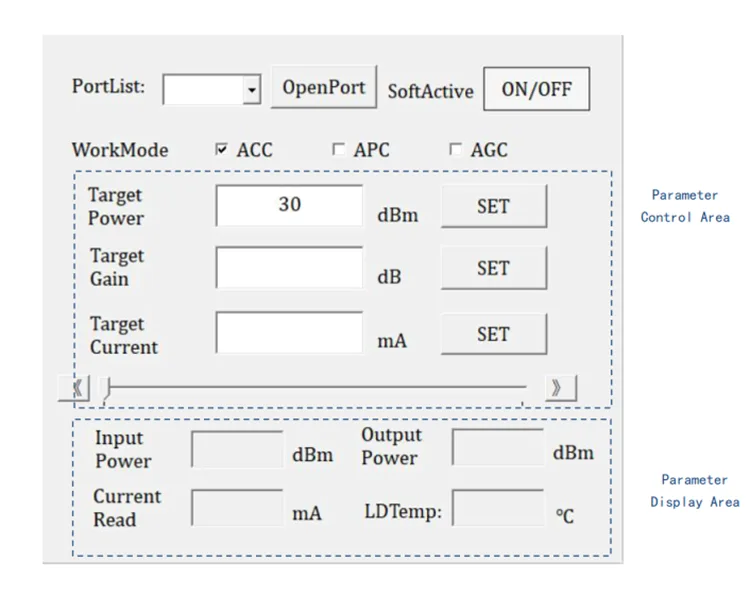

● PC nəzarət proqram interfeysi

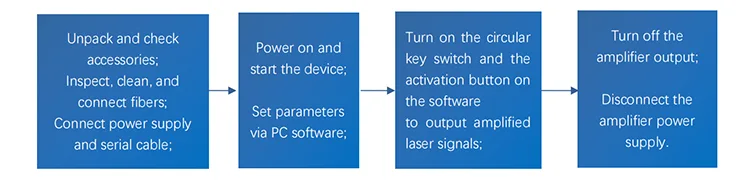

Addım 1. Qabın açılması və yığılması: Quraşdırmadan əvvəl bütün aksesuarların, o cümlədən elektrik kabeli və ya enerji adapteri, lif keçidləri, istismar kitabçası, sınaq hesabatı və s.
Enerji təchizatını birləşdirin: Tezgah üstü gücləndiricilər birbaşa AC gücünə qoşula bilər; modul gücləndiricilər onların enerji təchizatı tələblərinə cavab verən DC keçid enerji təchizatı və ya tənzimlənən enerji təchizatı ilə birləşdirilməlidir.
Fiber konnektorun son üzünü yoxlamaq və təmizləmək üçün xüsusi avadanlıq və alətlərdən (lif ucluğu müfəttişi, lif birləşdiricisi təmizləmə dəsti) istifadə edin. Yalnız tamamilə təmiz olduqda, siqnal işıq mənbəyini gücləndiricinin giriş portuna qoşmaq üçün lif keçidlərindən istifadə edin.
Addım 2. Gücləndiricinin enerji təchizatını yandırın, PC proqramında iş rejimini seçin və çıxış gücü və ya nasos cərəyanı kimi parametrləri təyin edin.
Qeyd: Gücləndirici modulu hər dəfə işə saldıqda, iş rejimi (APC/ACC) və gücləndiricinin iş cərəyanı və ya çıxış gücü sonuncu istifadədən olan parametr parametrləridir. Düzəliş tələb olunarsa, o, PC proqramı vasitəsilə dəyişdirilə bilər. Gücləndirici adətən zavodda standart olaraq minimum iş cərəyanına və minimum çıxış gücünə təyin edilir.
Addım 3. Modulda aktivləşdirmə düyməsini (ACT) basın və PC proqram təminatında yumşaq aktivləşdirmə açarını (SOFTACTIVE) basın. Bu zaman lazer siqnalı gücləndirilməyə və çıxmağa başlayır. Təcrübə zamanı lazım olduqda iş rejimi və çıxış gücü vaxtında tənzimlənə bilər.
Qeyd: Gücləndirici işıq saçan vəziyyətdə olduqda (aktivləşdirmə açarı aktivdir), lif keçid konnektorlarını qoşmaq, ayırmaq və ya birləşdirmək qəti qadağandır; əks halda, lif keçid konnektorunun uc hissəsi və gücləndiricinin özü zədələnəcək və nasazlıqlara səbəb ola bilər.
Setp4. İstifadədən sonra gücləndiricinin çıxışını kəsmək, enerji təchizatını söndürmək və lif bağlantısını ayırmaq üçün aktivləşdirmə açarını (ACT) söndürün.
|
YDFA |
Çıxış gücü |
Lif növü |
Ölçü |
|
YDFA |
-XX |
-XX |
-X |
|
İtterbium qatqılı Fiber Gücləndirici |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Hi1060 PM: PM980 |
M: Modul B: Tezgah üstü |
məsələn: YDFA-27-PM-M
(Sifariş məlumatı: İtterbium qatqılı Fiber Gücləndirici, 27dBm çıxış gücü, PM980 lifli, modul paketi).
● Təklif şərtləri
(1) EXW:
DHL/ UPS/ FedEx hesabınız varsa, Box Optronics EXW-dən istifadə etməyi təklif edir. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.
(2) DAP:
Hesabınız yoxdursa, lütfən, məhsulların çatdırılma dəyərini əvvəlcədən ödəyin.
(3) Digər
● Ödəniş şərtləri
PayPal və T/T mövcuddur.
İstehsal: 10-15 iş günü. (Stokda bəziləri varsa, daha sürətli göndəriləcək.)
Beynəlxalq logistika: 3-5 iş günü.
● Gücləndirici nominal optik siqnal dalğa uzunluğu və güc diapazonu daxilində işləməlidir. Müəyyən edilmiş diapazondan kənarda optik siqnalları daxil etməyin. Xüsusi parametrlər üçün məhsulun sınaq hesabatına baxın.
● Başlamazdan əvvəl güc açarının və açar açarının söndürüldüyünə əmin olun, sonra enerji təchizatını qoşun. Söndürən zaman əvvəlcə açar açarı söndürün və çıxış göstəricisi söndükdən sonra enerji təchizatını ayırın. Gücləndirici işləyərkən enerji təchizatını birbaşa kəsməyin.
● Giriş və çıxış lif konnektorlarının tez-tez qoşulması/çıxarılması tövsiyə edilmir, çünki bu, tozun çirklənməsinə, daxiletmə itkisinin artmasına və ya lif konnektorunun uç üzünün yanmasına səbəb ola bilər.
● Əsas çıxış portunda olan FC/APC konnektoru yalnız güc sınağı üçündür; onu digər lifli birləşdiricilərə qoşmaq qəti qadağandır. Çıxış lifinin digər liflərə qoşulması lazımdırsa, lif birləşməsini birləşdirən bir birləşmə ilə birləşmə tövsiyə olunur.
● Cihazı nəmdən, tozdan və korroziyadan uzaq saxlayın; quru yerdə saxlayın.
● Zəmanət müddəti:
Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.
● Pulsuz Zəmanətdən İstisnalar:
Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:
(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.
(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.
(3) İnsan səhvinin səbəb olduğu aşkar fiziki zərər.
(4) İcazəsiz sökmə, dəyişdirmə və ya təmir.
(5) Gözdə dəyişdirilmiş və ya natamam zəmanət etiketləri.
(6) Daşıma zamanı zədə və ya itki.
