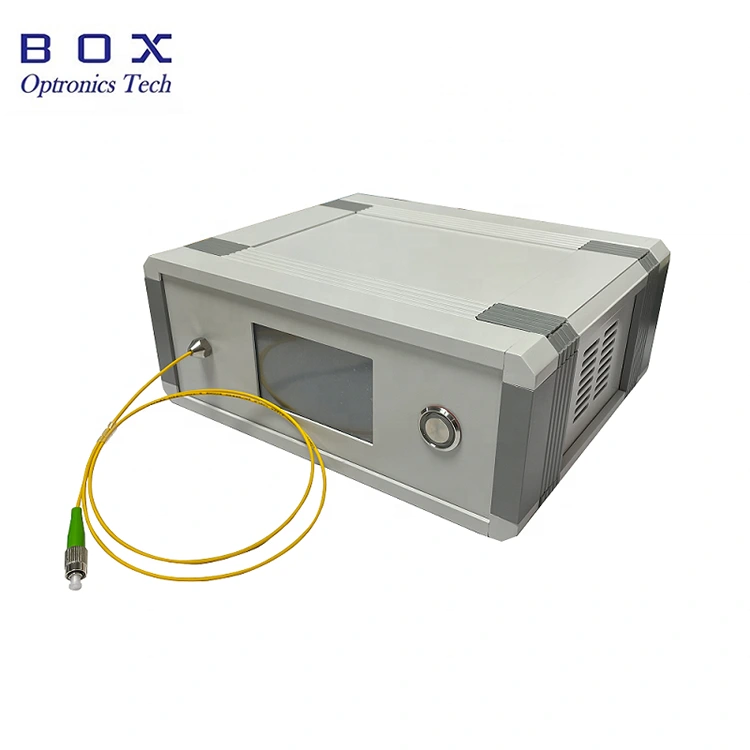

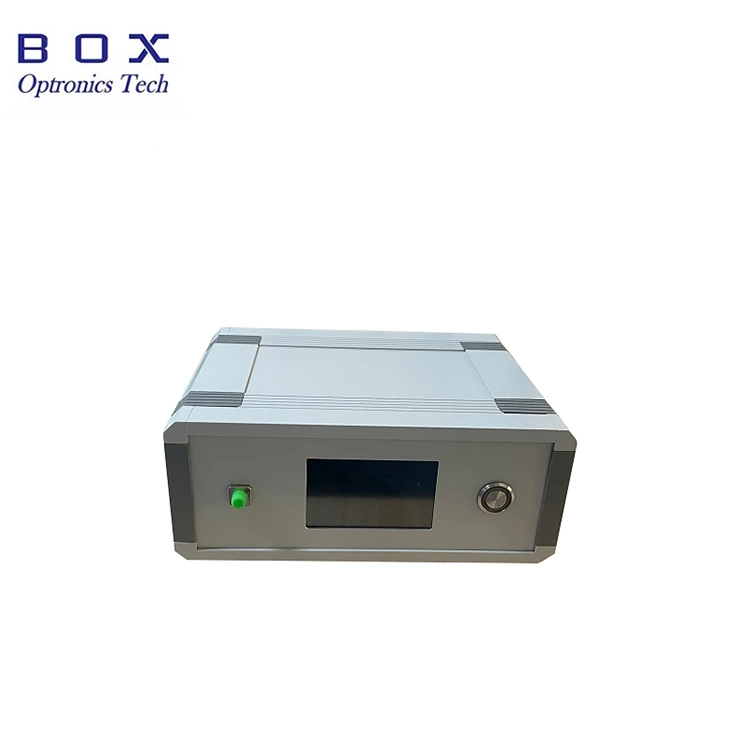

Box Optronics-in 1310nm 80mW SLD yüksək güclü İşıq Mənbəsi yüksək güc, müstəsna sabitlik və aşağı enerji istehlakı təmin etmək üçün qabaqcıl yarımkeçirici lazer çiplərindən və xüsusi inteqral sxemlərdən istifadə edir. Bu işıq mənbəyi tək rejimli və ya qütbləşməni qoruyan lif vasitəsilə birləşdirilmiş ən azı 80 mVt (tipik dəyəri 100 mVt) çıxış gücünü təmin edir. O, işıq mənbəyinin cərəyanını və çıxış gücünü tənzimləməyə imkan verən sensor ekran interfeysi ilə təchiz olunub.
|
Parametrlər |
Vahid |
Dəyər |
Qeyd |
|
Əməliyyat dalğa uzunluğu |
nm |
1310 |
±20 |
|
Çıxış gücü |
mVt |
Min. 80, Tip. 100 |
Özelleştirilebilir |
|
Optik izolyator |
dB |
ilə |
|
|
Qısamüddətli sabitlik |
dB |
≤±0,02/15 dəq |
|
|
Uzunmüddətli sabitlik |
dB |
≤±0,05/8 saat |
|
|
Fiber bağlayıcı |
- |
FC/APC |
|
|
Lif növü |
- |
SMF-28e / PM Fiber |
|
|
Ölçülər |
mm |
195(W)×220(D)×120(H) |
Dəzgah üstü |
|
125(W)×150(D)×20(H) |
Modul |
||
|
Güc girişi |
V |
AC 110~240V |
Dəzgah üstü |
|
DC 5V/4A |
Modul |
||
|
Rabitə interfeysi |
- |
DB9 Qadın(RS232) |
|
|
İşləmə temperaturu |
℃ |
-5 ~ +55 |
|
|
Saxlama temperaturu |
℃ |
-40 ~ +85 |
|
● Yüksək güc: min.80mW, typ.100mW.
● Güc və spektral stabil;
● LCD sensor ekran, idarə etmək asan;
● SMF-28e/ PM Fiber.
● Fiberoptik algılama;
● Passiv komponent daxiletmə itkisi testi;
● Dərin tibbi/bioloji görüntüləmə.

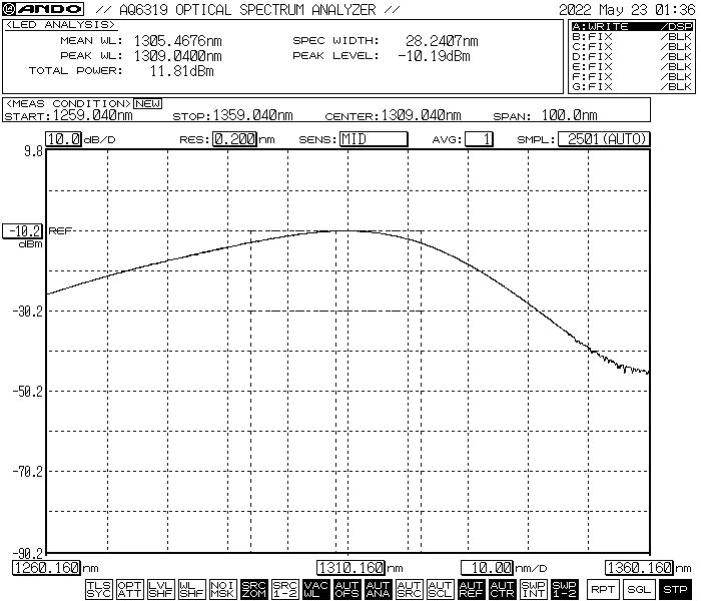

● Tipik spektr

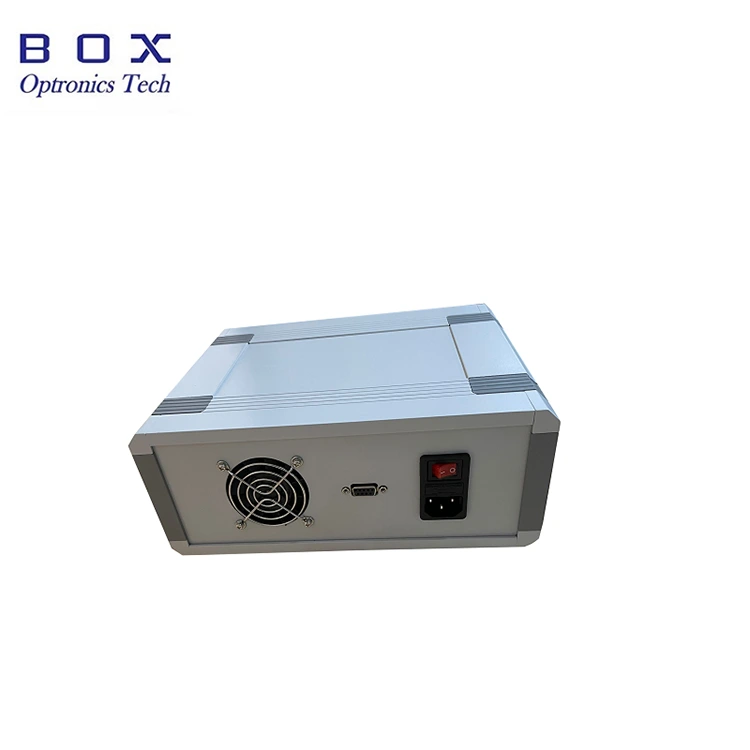

● Arxa Görünüş: ventilyator soyutma, rabitə interfeysi, elektrik açarı, güc portu ilə.

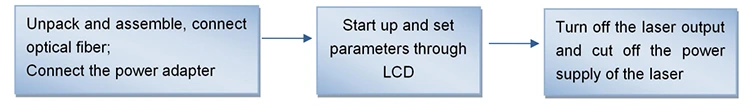

Addım 1. Açılış və montaj:
Quraşdırmadan əvvəl aksesuarların tam olub olmadığını yoxlayın.
Addım 2. Enerji təchizatını qoşun:
Elektrik kabelini şassinin arxa panelinin elektrik kabeli yuvasına daxil edin və enerji təchizatını birləşdirin.
Addım 3. Çıxış lifinin birləşdirilməsi: Lif konnektorunda və ya flanşda toz qapağını açın, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi heç bir çirklənmə və zərərin olmadığını təsdiqlədikdən sonra sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin.
Setp4. İşıq mənbəyini yandırın:

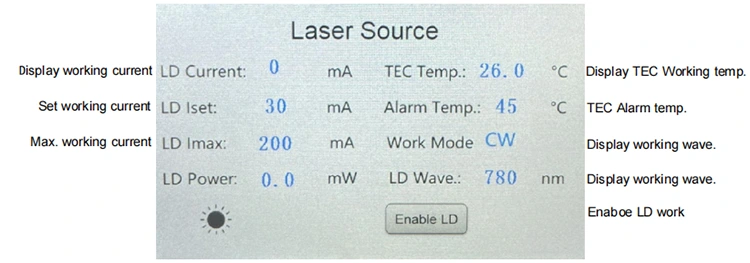

Arxa tərəfdəki elektrik açarını yandırın. Qeyd: hazırda iş cərəyanı və güc dəyərləri son söndürmə zamanı təyin olunan parametrlərdir. Əgər onları tənzimləmək lazımdırsa, LCD ekran vasitəsilə onlara toxunub dəyişdirə bilərsiniz. Müvafiq iş cərəyanını təyin etdikdən sonra "LD-ni aktivləşdir" keçiri vasitəsilə lazer çıxışını aktivləşdirin.
Addım 5. Söndürmə
İstifadədən sonra lazer çıxışını söndürmək və güc açarını söndürmək üçün ön paneli “LD-ni aktivləşdirin” söndürün, elektrik kabelini ayırın.
|
ad |
Dalğa uzunluğu |
Çıxış gücü |
Lif növü |
Bağlayıcı |
Ölçü |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD işıq mənbəyi |
1310:1310nm |
80: 80 mVt 1H:100mW |
SM:SM lifi PM: PM lifi |
FA:FC/APC SA:SC/APC Digər |
M: Modul B: Dəzgah üstü |
məsələn: BSLD-1310-1HSM-FA-B
(Sifariş məlumatı: 1310nm 100mW SLD yüksək güclü İşıq Mənbəsi, SM lifli, FC/APC konnektoru, Tezgah üstü paketi).
● Təklif şərtləri
(1) EXW:
DHL/UPS/ FedEx hesabınız varsa, Box Optronics EXW-dən istifadə etməyi təklif edir. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.
(2) DAP:
Hesabınız yoxdursa, lütfən, məhsulların çatdırılma dəyərini əvvəlcədən ödəyin.
(3) Digər
● Ödəniş şərtləri
PayPal və T/T mövcuddur.
İstehsal üçün təxminən 10 iş günü çəkir. (Stokda bəziləri varsa, daha sürətli göndəriləcək.)
Beynəlxalq logistika 3-5 iş günü çəkə bilər.
● Başladıqda, əvvəlcə enerji açarının və düymənin söndürüldüyünü təsdiqləyin və sonra enerji təchizatını qoşun. Söndürən zaman əvvəlcə LD söndürmə açarını söndürün, sonra düyməni söndürün və sonra enerji təchizatını ayırın. Avadanlıq işləyərkən enerji təchizatını birbaşa kəsməyin.
● Fiber optik konnektoru qoşmazdan əvvəl onu tozsuz güzgü kağızı ilə silin və müşahidə etmək üçün optik lif son üz detektoru ilə əməkdaşlıq etdiyinizə əmin olun. Təmizləməni təsdiqlədikdən sonra onu flanş vasitəsilə birləşdirin; lazer qoşulduqda optik lif konnektorunun son üzü yandırıla bilər. Flanşı birləşdirərkən, işıq əməliyyatının olmaması təmin edilməlidir. İstifadə edilmədikdə, optik lif konnektorunun toz qapağını örtün.
● Fiber optik birləşdiricinin son hissəsini tozla yandırmamaq üçün ön paneldəki optik lif konnektorunu tez-tez qoşub çıxarmayın.
● Nəmlik müqavimətinə diqqət yetirin və quru yerə qoyun.
● Zəmanət müddəti:
Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.
● Pulsuz Zəmanətdən İstisnalar:
Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:
(1) Məhsul təbii amillər və ya ətraf mühit təsirləri (elektrik şoku, toz) səbəbindən zədələnib və ya zədələnib;
(2) İstifadəçinin qeyri-standart əməliyyatı səbəbindən məhsul zədələnib;
(3) Məhsulun açıq-aşkar texnogen zədəsi var;
(4) Məhsul şirkətin icazəsi olmadan sökülür, dəyişdirilir və ya təmir edilir;
(5) İşıq mənbəyi korpusunun zəmanət etiketi dəyişdirilib və ya natamamdır;
(6) Məhsul daşınma zamanı zədələnmiş və ya itmişdir.
