Bu 1064nm 20kHz Ultra Dar Xətt Genişliyi Fiberidir Fiber-optik DFB lazer boşluğu strukturundan istifadə edən lazer, a 1064nm-də tək uzununa rejimli dar xətt eni davamlı dalğalı lazer dalğa uzunluğu bandı. Çıxış gücü 50/100/200/500/1000mW isteğe bağlıdır. Bu RS232 rabitəsi ilə dəzgah üstü və modul konfiqurasiyaları dəstəkləyir sistem inteqrasiyası üçün interfeys və monitorinq proqramı. LiDAR üçün uyğundur, hidroakustika və paylanmış fiber optik algılama.
|
Parametr |
Vahid |
Tipik |
Qeyd |
|
|
Əməliyyat dalğa uzunluğu |
nm |
1064±0,1 |
|
|
|
Yavaş temperaturun tənzimlənməsi diapazon |
nm |
±0,1 |
|
|
|
Çıxış gücü |
mVt |
50/100/200/500/1000 |
|
|
|
Spektral xəttin eni @ 3dB |
kHz |
<20 |
20dB xəttin eni / 20 |
|
|
Yan rejimin basdırılması Nisbət |
dB |
≥60 |
|
|
|
Dalğa uzunluğunun qeyri-sabitliyi |
MHz |
≤±25 |
|
|
|
İş rejimi |
— |
CW |
Davamlı işıq |
|
|
Gücün qeyri-sabitliyi (Qısamüddətli 15 dəqiqə) |
dB |
≤ ±0,02 |
Ekvivalentlik ≤ ±0,5% |
|
|
Gücün qeyri-sabitliyi (Uzun müddətli 8 saat) |
dB |
≤ ±0,05 |
Ekvivalentlik ≤ ±1,2% |
|
|
Lif növü |
— |
Salam 1060 |
Təsadüfi polarizasiya |
|
|
— |
PM980（PER>23dB） |
Xətti polarizasiya |
||
|
Pigtail birləşdirici növü |
— |
FC/APC |
Özelleştirilebilir |
|
|
Ölçü |
50/100/200 mVt |
mm |
255(W)×285(D)×115(H) |
B1: Tezgah üstü |
|
500/1000 mVt |
255(W)×322(D)×115(H) |
B2: Tezgah üstü |
||
|
50/100/200 mVt |
125(W)×150(D)×31.5(H) |
M31: Modul |
||
|
500/1000 mVt |
139(W)×235(D)×70(H) |
M70: Modul |
||
|
Enerji təchizatı |
V |
100~240V AC, <30W |
Dəzgah üstü |
|
|
DC 12V, 24W |
Modul |
|||
|
Rabitə interfeysi |
— |
DB9 Qadın(RS232) |
|
|
|
İşləmə temperaturu |
℃ |
-5~+35 |
|
|
|
Saxlama temperaturu |
℃ |
-40 ~ +85 |
|
|
● Spektral xəttin eni ≤20KHz;
● Tam lifli DFB rezonans boşluğu;
● Dalğa uzunluğu rejimi hoppanmadan sabit.
● LiDAR;
● Akustik sensorlar, hidrofonlar;
● Lif Optik Paylanmış Algılama.

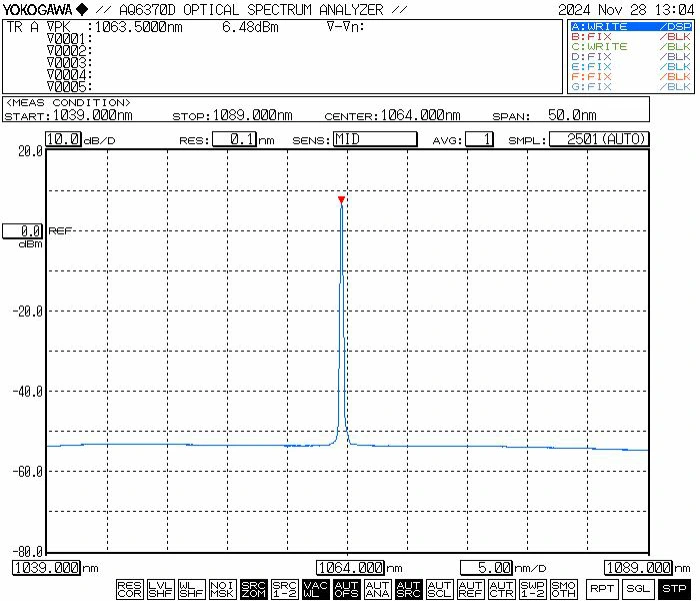

● Tipik spektr: 1064nm

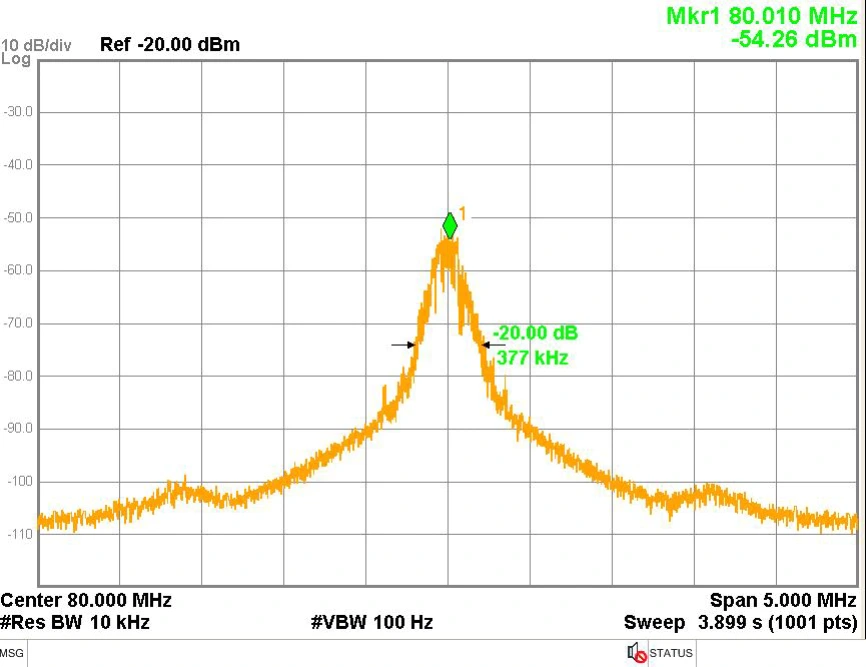

● Tipik Xətt Genişliyi: 3dB spektral xəttin eni≤20 KHz (bərabər 20dB xətt genişliyi / 20)

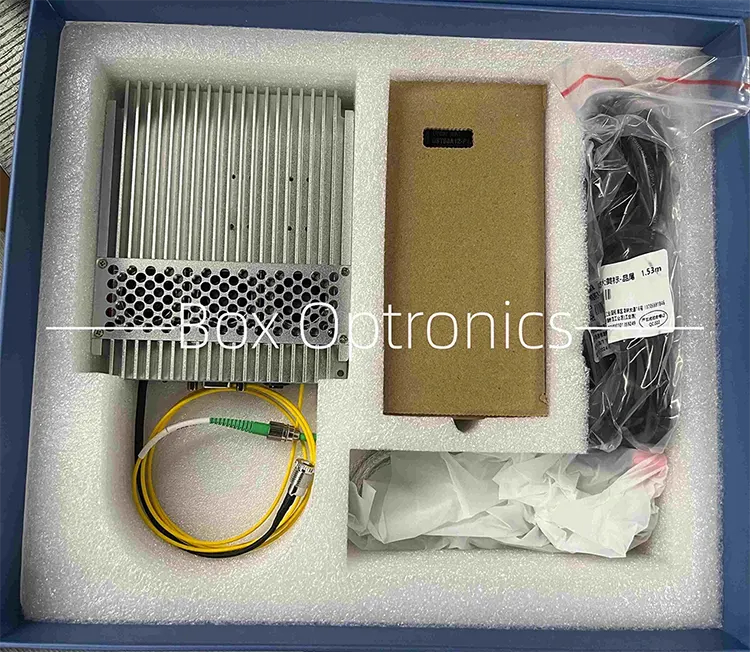

● Qablaşdırma nümunəsi

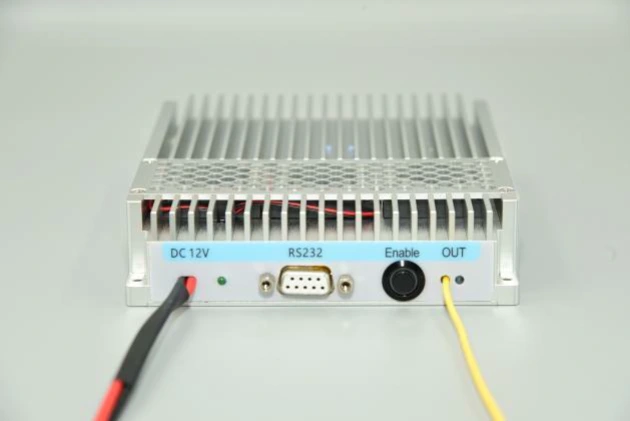

Step1.Görünüş: Modula daxildir güc konnektoru, güc göstəricisi, RS232 rabitə interfeysi, çıxış aktivləşdirmə açarı və lazer çıxışı lif portu.
Step2.Power Supply: Güc portu istifadə edir standart DC5.5×2.1mm interfeys. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. U formalı birləşdirici güc elektrik açarına qoşulmaq üçün kabel istəyə görə burada mövcuddur alış vaxtı.
Addım 3. Fiber Optikanın Qoşulması Jumper: Fiber birləşdiricisindən toz qapağını çıxarın, son üzü yoxlayın çirklənməsini və ya zədələnməsini yoxlayın və digərinə qoşulmazdan əvvəl təmizliyi təmin edin lif cihazları və ya sınaq avadanlığı. Yüksək güclü modellər üçün füzyon splicingdir tövsiyə olunur.
Setp4.Modulun Hosta Qoşulması Kompüter: Modulu qoşmaq üçün daxil edilmiş USB-RS232 seriyalı məlumat kabelindən istifadə edin kompüter. Xüsusi serial sürücüsünü quraşdırın (tərəfindən təmin edilir istehsalçı) əlaqəni təmin etmək. Sürücü olmadan, ana proqram təminatı modula qoşula bilmir.
Addım 5. Proqram təminatı: The host proqramı çıxış gücünü tənzimləməyə və lazer çıxışına nəzarət etməyə imkan verir "SoftActive" düyməsini (aşağıdakı interfeys diaqramına baxın). Proqram təminatı təyin edilmiş nasos cərəyanını, çıxış gücünü və temperaturun monitorinq vəziyyətini göstərir.
Step6.Spesifik proqram əməliyyatları: Diaqramda göstərildiyi kimi, host işə salındıqdan sonra kompüter proqramı üçün əvvəlcə düzgün seriya port nömrəsini seçin "PortList" serial port siyahısı və "OpenPort" düyməsini basın. serial portunu açmaq üçün düymə. "Güc" və "LDTemp" pəncərələr daha sonra modulun cari çıxış gücünü və nasosun temperaturunu göstərəcək. "Cari" sahəsinə nasos sürücüsünün cari dəyərini daxil edin və üzərinə klikləyin "SET" düyməsini basın. Parametrlər qüvvəyə minir və işıq mənbəyi optik gücü yalnız hər iki fiziki düymə işığı yandırdıqda verir mənbə modulu və proqramdakı "SoftActive" düyməsi çevrilir haqqında. Əsas kompüter proqramının versiya nömrəsi proqram təminatına uyğun olmalıdır məhsulun sınaq hesabatında göstərilən versiya; proqram versiyasını tapa bilərsiniz hər bir məhsulun sınaq hesabatında.
Step7.Parameter Memory: Proqram vasitəsi ilə konfiqurasiya edilmiş parametrlər və statuslar bunlardır avtomatik olaraq modulda saxlanılır daxili yaddaş. Parametrlər yoxdursa, heç bir əsas kompüter bağlantısı tələb olunmur modifikasiya lazımdır.
|
ad |
Dalğa uzunluğu |
Çıxış gücü |
Gücü tənzimlənən (isteğe bağlı) |
Lif növü |
Ölçü |
|
NLFL |
-XXX |
-XX |
-X |
-XX |
-X |
|
Dar xətt eni fiber lazer |
1064: 1064nm |
50:50 mVt 100:100 mVt 200:200 mVt 500:500 mVt 1000:1000 mVt |
T: güc tənzimlənən |
SM: Salam 1060 PM: PM980 |
B1/B2: Dəzgah üstü M31/M70 : Modul |
məsələn: NLFL-1064-50-T-SM-M
(Sifariş məlumatı: 1064nm 20kHz Ultra Dar Xətti Fiber Lazer, 50mW çıxış gücü, tənzimlənən güc, SM fiber, modul paketi).
Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com
● Təklif şərtləri
(1) EXW:
DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.
(2) DAP:
Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.
(3) Digər
● Ödəniş şərtləri
PayPal və T/T mövcuddur.
İstehsal üçün 10-15 iş günü lazımdır. (Əgər içəridə bəziləri varsa stok, daha sürətli göndəriləcək.)
Beynəlxalq logistika 3-5 iş günü çəkə bilər.
● Çıxışı tez-tez daxil etmək və ayırmaq tövsiyə edilmir artmasına səbəb ola biləcək tozun çirklənməsinin qarşısını almaq üçün lif konnektorları lif birləşdiricisinin son üzünün daxil edilməsinin itirilməsi və ya yanması.
● Fiber birləşdiriciləri tüysüz salfetlə təmizləyin və a ilə yoxlayın qoşulmazdan əvvəl lif sonu detektoru. Həmişə lifləri birləşdirin/ayrın üzün yanmasının qarşısını almaq üçün güc olmadan. Fiber optik bağlayıcılar olmalıdır toz qapaqları ilə örtülmüşdür.
● Çıxış lifinin başqa bir lifə qoşulması lazımdırsa, odur fusion splicer istifadə etmək tövsiyə olunur.
● Başladıqda, əvvəlcə elektrik açarı və açar açarının olduğunu təsdiqləyin söndürülür və sonra enerji təchizatını qoşun. Söndürəndə ilk olaraq açar açarı söndürün və çıxışdan sonra enerji təchizatını ayırın göstərici işığı sönür. enerji təchizatını birbaşa kəsməyin işıq mənbəyi işləyir.
● Nəmə davamlı, toza və toz keçirməyənlərə diqqət yetirin korroziyaya qarşı qoruyun və quru yerdə saxlayın.
● Zəmanət müddəti:
1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.
● Pulsuz Zəmanətdən İstisnalar:
Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:
(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.
(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.
(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.
(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.
(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.
(6) Daşınma zamanı zərər və ya itki.
