1064nm Yüksək Güclü Optik İzolyator

Məhsula Baxış-1064nm Yüksək Güclü Optik İzolyator

Box Optronics, lazer mənbələrini, toxum lazerlərini və optik gücləndiriciləri əks olunan və əks səpələnmiş işığın yaratdığı zərərli optik rəydən qorumaq üçün nəzərdə tutulmuş yüksək performanslı passiv optik komponent olan 1064nm Yüksək Güclü Optik İzolyatoru təmin edir. Faraday fırlanma effektinə əsaslanaraq, bu izolyator, yüksək izolyasiya ilə əks istiqamətli işığı bloklayarkən işığın aşağı itki ilə irəli istiqamətdə keçməsinə imkan verən qarşılıqlı olmayan işığın ötürülməsinə imkan verir.

Tipik daxiletmə itkisi, yüksək izolyasiya və yüksək sönmə nisbəti ilə bu 1064nm izolyator yüksək güclü fiber lazer və gücləndirici sistemlər üçün optimallaşdırılmışdır. O, ns impuls əməliyyatı üçün 10 Vt-a qədər orta güc idarəetməsini və 10 kV-a qədər pik gücü dəstəkləyir, bu da onu tələbkar sənaye və elmi tətbiqlər üçün uyğun edir.

Əsas Xüsusiyyətlər-1064nm Yüksək Güclü Optik İzolyator

• Yüksək izolyasiya: 30dB tipik pik izolyasiya, minimum 25dB

• Aşağı daxiletmə itkisi

• Yüksək gəlir itkisi

• Aşağı polarizasiyadan asılı itki (PDL)

• Yüksək güclə işləmə: 10W-a qədər orta güc

• Yığcam və möhkəm paket dizaynı: 58×28×26mm

• PM (Polarization Maintaining) və qeyri-PM versiyalarında mövcuddur

• Birdən çox dalğa uzunluğu seçimləri: 980nm, 1030nm, 1064nm

Tipik Tətbiqlər-1064nm Yüksək Güclü Optik İzolyator

• Fiber lazer sistemləri və MOPA lif lazerləri

• Fiber gücləndiricilər

• Optik sınaq və ölçmə alətləri

• Fiber optik sensor sistemləri

• Gücləndirici zəncirlərdə toxum lazer mühafizəsi

• Yüksək güclü fiber lazer sistemləri

• Tədqiqat və təkmilləşdirmə laboratoriyaları

• Sənaye lazer emal sistemləri

Texniki Spesifikasiyalar-1064nm Yüksək Güclü Optik İzolyator

Optik Xüsusiyyətlər (T=25°C)

Mexaniki və Ətraf Mühit Xüsusiyyətləri

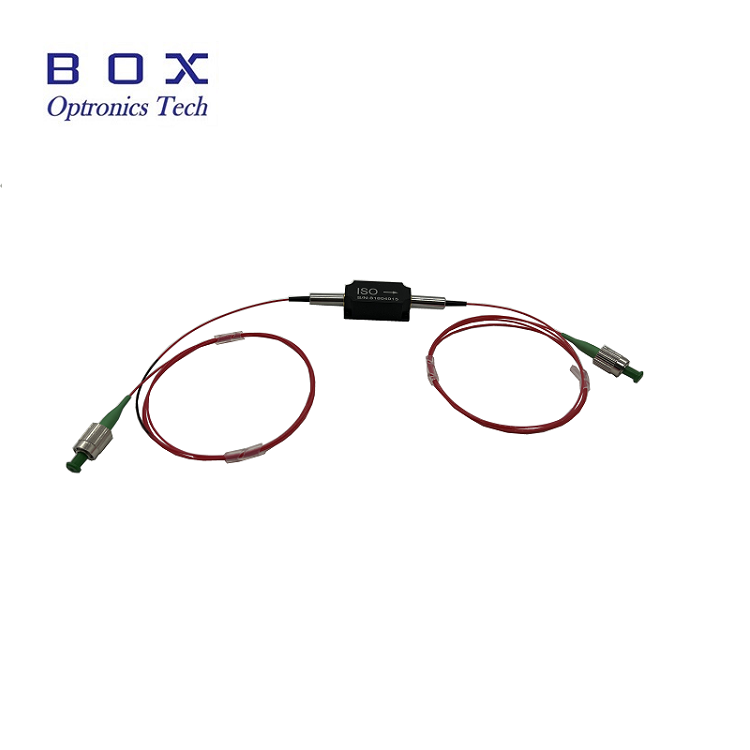

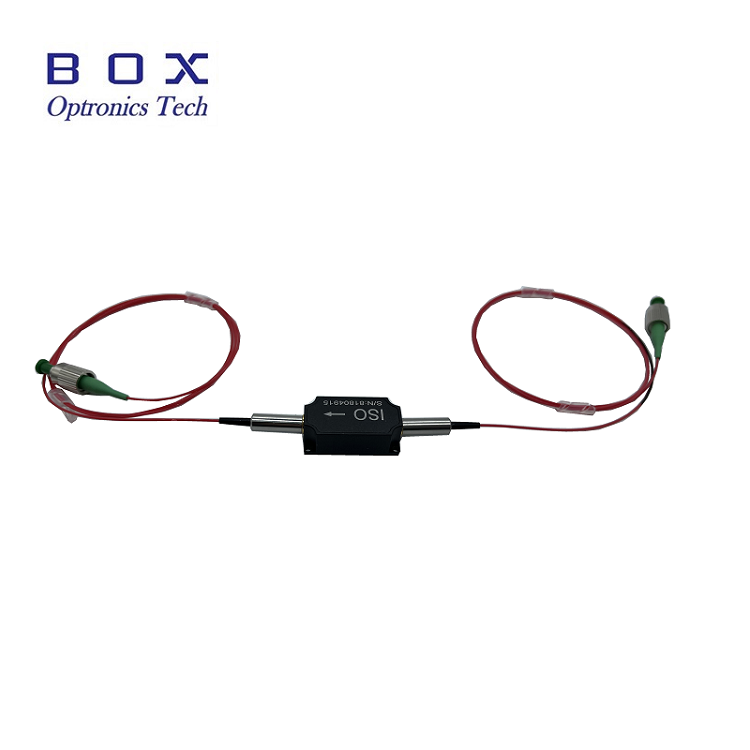

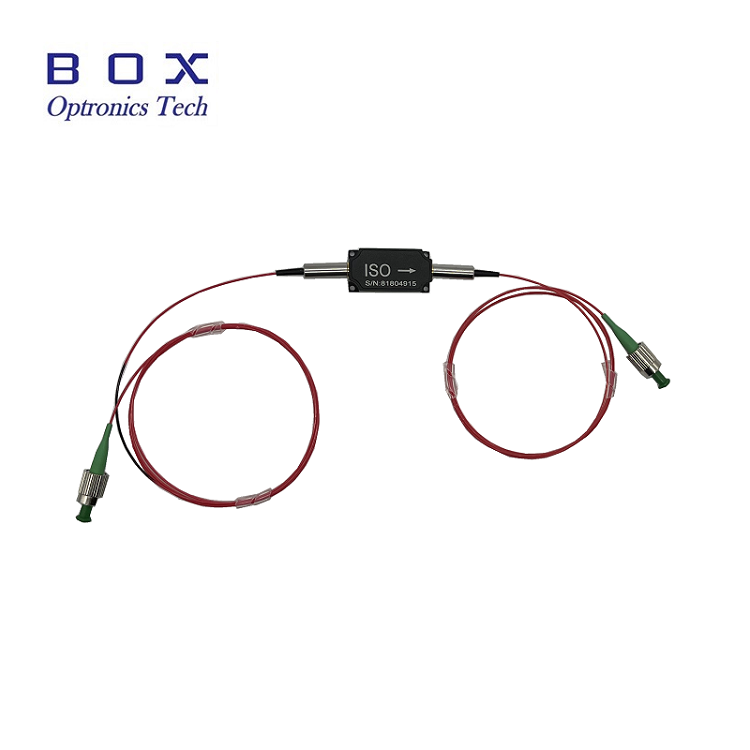

Məhsul Təfərrüatları-1064nm Yüksək Güclü Optik İzolyator

Optik izolyator nədir?

Faraday izolyatoru kimi də tanınan optik izolyator, əks istiqamətdə yüksək izolyasiya təmin edərkən bir istiqamətdə üstünlüklü ötürməyə imkan verən passiv iki portlu optik cihazdır. O, əks olunan və geri səpələnmiş işığın yaratdığı optik rəydən lazer mənbələrini və optik gücləndiriciləri qoruyan lazer və fiber optik sistemlərdə vacib komponentdir.

Optik izolyatorlar maqnit sahəsinə məruz qaldıqda ondan keçən işığın qütbləşməsini döndərən maqnit-optik materialdan istifadə edən Faraday effektinə əsaslanır. Qütbləşdiricilərlə birlikdə bu qütbləşmə fırlanması irəli optik ötürülməni və əks istiqamətdə yayılan işığın yüksək izolyasiyasını təmin edir.

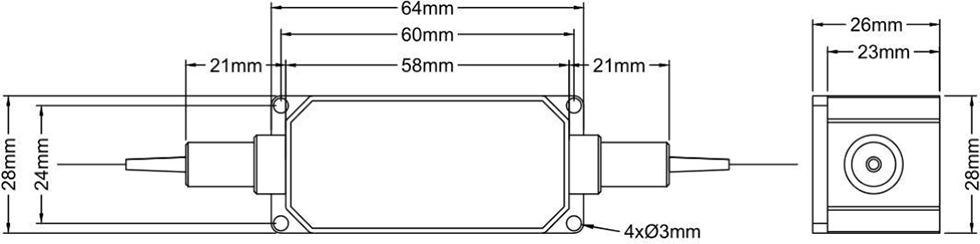

Paket Ölçüləri

1064nm yüksək güclü optik izolyator aşağıdakı ölçülərə malik (vahid: mm) kompakt, möhkəm korpusa yığılmışdır:

• Paket ölçüsü: 58 × 28 × 26 mm (U × G × Y)

• Fiber pigtaillərlə 2 portlu konfiqurasiya

• Təhlükəsiz quraşdırma üçün 4 montaj dəliyi (Ø3mm).

• Yüksək etibarlılıq və istilik sabitliyi üçün nəzərdə tutulmuşdur

Niyə Box Optronics seçməlisiniz?

• Göndərmədən əvvəl 100% sınaq ilə ciddi keyfiyyətə nəzarət

• Sabit toplu çatdırılma qabiliyyəti ilə rəqabətli qiymətlər

• Dalga uzunluğu, güc, lif və birləşdiricilər üçün çevik fərdiləşdirmə seçimləri

• Nümunə testi qiymətləndirmə üçün əlçatandır

• DHL, UPS və FedEx ekspress çatdırılması ilə qlobal göndərmə

• Həm PM, həm də qeyri-PM versiyaları mövcuddur

• Birdən çox güc reytinqi seçimləri: 500mW - 10W

• Geniş dalğa uzunluğu əhatəsi: 980nm, 1030nm, 1064nm

• İstehsal kəmiyyətləri üçün etibarlı uzunmüddətli təchizat

Sifariş Məlumatı-1064nm Yüksək Güclü Optik İzolyator

Model nomenklaturası

HPMIS - XXXX - X - X - X - X - X - XX

Nümunə: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm Yüksək Güclü PM İzolyator, yavaş ox işləyir, sürətli ox bloklanır, PM Panda lifi, 900μm boş boru, 1m lif uzunluğu, 58x28x26mm paket, 10W idarəetmə gücü

Nümunə: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm Yüksək Güclü İzolyator (PM olmayan), Hi1060 lif, 900μm boş boru, 1m lif uzunluğu, 58x28x26mm paket, 5W idarəetmə gücü

Mövcud Fərdiləşdirmə Seçimləri

• Mərkəz dalğa uzunluğu: 980nm, 1030nm, 1064nm, digər dalğa uzunluqları tələb əsasında mövcuddur

• Güc reytinqi: 500mW, 1W, 2W, 5W, 10W, xüsusi dizaynlar üçün daha yüksək güc mövcuddur

• Polarizasiya növü: PM (Qütbləşmənin saxlanması) və ya qeyri-PM (standart tək rejim)

• PM oxu konfiqurasiyası: Yavaş ox işləyir, hər iki ox işləyir

• Lif növü: PM Panda lifi, Hi1060, digər xüsusi liflər

• Fiber uzunluğu: 0,5m, 0,8m, 1m, 1,5m, 2m (xüsusi uzunluqlar mövcuddur)

• Pigtail növü: 250μm çılpaq lif, 900μm boş boru, 3.0mm boş boru

• Paket ölçüsü: Standart 58x28x26mm və ya fərdi paket ölçüləri

• Tələb olunan tətbiqlər üçün daha yüksək izolyasiya versiyaları mövcuddur

Xüsusi tələblər üçün, spesifikasiyalarınızla birlikdə satış komandamızla əlaqə saxlayın.

Məlumat vərəqi və Test Hesabatı-1064nm Yüksək Güclü Optik İzolyator

Hər bir vahid ölçülmüş performans parametrlərini sənədləşdirən hərtərəfli sınaq hesabatı ilə göndərilir. Datasheet PDF faylı ətraflı spesifikasiyalar ehtiva edir.

• Hər bir vahidə fərdi test hesabatı daxildir

Məlumat vərəqi

Kotirovka və Ödəniş Şərtləri

Sitat şərtləri

• EXW

• DAP

• FOB

• Digər şərtlər: Müzakirə etmək üçün bizimlə əlaqə saxlayın.

Ödəniş şərtləri

• PayPal: Nümunələr və kiçik sifarişlər üçün sürətli və təhlükəsiz ödəniş

• T/T (Bank Transferi): Normal istehsal sifarişləri üçün standart ödəniş üsulu

• Alibaba Ticarət Təminatı: Alıcı zəmanəti ilə onlayn əməliyyatlar üçün təhlükəsiz sifariş qorunması

• Kredit Kartı: PayPal və Alibaba mövcuddur

• Çevik Ödəniş Şərtləri: Razılaşmaq olar

Təqdimat vaxtı

• Standart istehsal: ~10-15 iş günü

• Fərdi konfiqurasiyalar: 15-20 iş günü

• Sifarişlərin həcmi: İstehsal qrafiki üçün əlaqə saxlayın

• Beynəlxalq göndərmə: ~3-5 iş günü (DHL/UPS/FedEx express)

• Sürətləndirilmiş xidmət: İstək əsasında mövcuddur

Əməliyyat Qeydləri və İdarəetmə-1064nm Yüksək Güclü Optik İzolyator

ESD qorunması

Optik izolyatorlar passiv cihazlar olsa da, performans və etibarlılığı qorumaq üçün düzgün işləmə tələb olunur.

• Təmiz, tozsuz səthdə işləyin

• Lifin uclarına birbaşa toxunmaqdan çəkinin

• İstifadə edilmədikdə konnektorlarda toz qapaqlarını saxlayın

• İşləmə və quraşdırma zamanı lazımi ESD mühafizəsindən istifadə edin

• Lifli pigtaillərə zərər verməmək üçün ehtiyatlı davranın

Fiberlə işləmə

• Lifin həddindən artıq əyilməsindən çəkinin

• Lifli pigtailləri çəkməyin və ya bükməyin

• Müvafiq təmizləmə alətlərindən istifadə edərək qoşulmazdan əvvəl lif konnektorlarını təmizləyin

• Birləşdirici istifadə edilmədikdə həmişə toz qapaqlarından istifadə edin

• İstifadə etməzdən əvvəl lifin son üzünü zədələrə görə yoxlayın

• Maksimum dartılma yükünü (5N) keçməyin

Gücün idarə edilməsi ilə bağlı mülahizələr

• Giriş gücünün nominal maksimumu keçmədiyinə əmin olun

• Həddindən artıq yüklənmənin qarşısını almaq üçün düzgün enerji monitorinqindən istifadə edin

• Yüksək güc səviyyələrində düzgün istiliyin yayılmasına icazə verin

• Yüksək gücdə davamlı işləmək üçün soyuducuya quraşdırın

Quraşdırma və Montaj

• 4 montaj dəliyindən istifadə edərək izolyatoru etibarlı şəkildə quraşdırın

• Əlavə itkini minimuma endirmək üçün düzgün hizalanmasını təmin edin

• Lifin əyilmə radiusu üçün kifayət qədər yerə icazə verin

• Etibarlılıq üçün müəyyən edilmiş temperatur intervalında işləyin

• Lifli pigtaillərdə mexaniki gərginlikdən qaçın

• Düzgün siqnal istiqaməti üçün düzgün port oriyentasiyasını təmin edin

• Quraşdırmadan əvvəl irəli/geri istiqaməti yoxlayın

Keyfiyyət Təminatı

Box Optronics yüksək keyfiyyətli optik komponentləri etibarlı performansla təmin etməyə sadiqdir. Bütün yüksək güclü optik izolyatorlarımız göndərilməzdən əvvəl ciddi sınaqdan və keyfiyyətə nəzarətdən keçir.

Zəmanət

•  Göndərmə tarixindən etibarən 12 aylıq məhdud zəmanət

• Zəmanət materiallarda və işlənmədə olan qüsurları əhatə edir

• Zəmanət altında qüsurlu qurğuların pulsuz təmiri və ya dəyişdirilməsi

• Zəmanət sui-istifadə, yanlış rəftar və ya icazəsiz modifikasiya nəticəsində yaranan zərəri əhatə etmir
