Fabry Perot FP Lazer Mənbə Modulu

Mündəricat

1. Fabry Perot FP Lazer Mənbə Modulunun təqdimatı

2. Texniki spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul Təfərrüatları

6. Təhlükəsiz Əməliyyat Bələdçisi

7. Sifariş Məlumatı

8. Məlumat vərəqi və test vərəqi

9. Kotirovka və ödəniş şərtləri

10. Göndərmə vaxtı

11. İstismar Qeydləri və Baxım

12. Keyfiyyətin Təminatı və Satışdan Sonra Xidmət

Məhsulun təqdimatı-Fabry Perot FP Lazer Mənbə Modulu

Fabry Perot FP Lazer Mənbə Modulu lazerin təhlükəsiz işləməsini, sabit çıxış gücünü və spektri təmin etmək üçün yarımkeçirici lazer çipini, peşəkar şəkildə hazırlanmış sürücü dövrəsini və TEC nəzarətini qəbul edir. 532nm, 785nm və 1064nm isteğe bağlıdır. Çıxış gücü 50 mVt-dan çoxdur. Əməliyyat və inteqrasiya üçün PC host əmrləri və proqram təminatı təmin edilir. Biotibbi və spektral analiz üçün nasos lazer mənbəyi kimi uyğundur.

Məhsulun Xüsusiyyətləri-Fabry Perot FP Lazer Mənbə Modulu

Məhsul Xüsusiyyətləri-Fabry Perot FP Lazer Mənbə Modulu

● 50 mVt yüksək çıxış gücü;

● Stabil güc və spektr;

● 70x90x18mm kompakt modul paketi.

Məhsul Tətbiqləri-Fabry Perot FP Lazer Mənbə Modulu

● Biotibbi;

● Spektral analiz;

● Fiber optik sensor.

Məhsul Təfərrüatları-Fabry Perot FP Lazer Mənbə Modulu

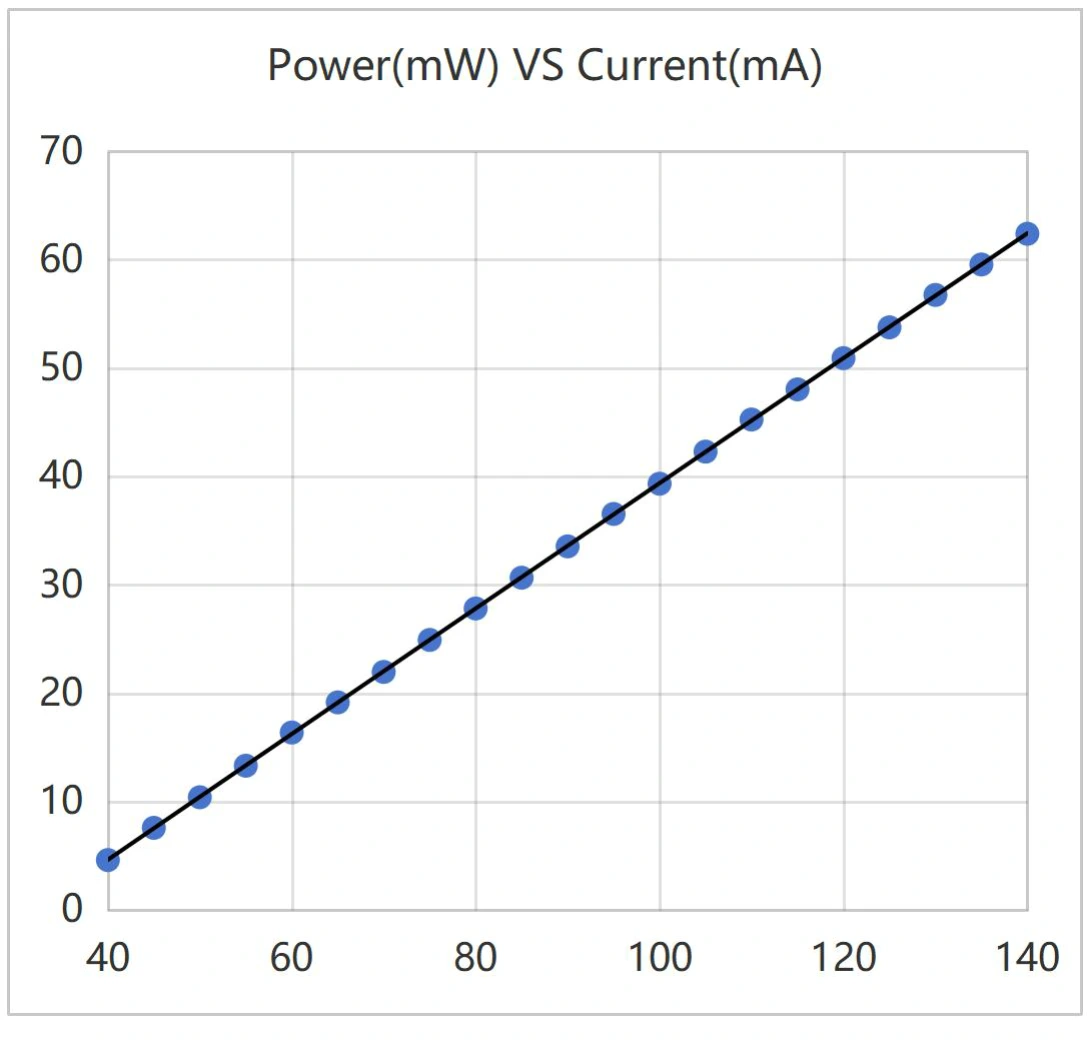

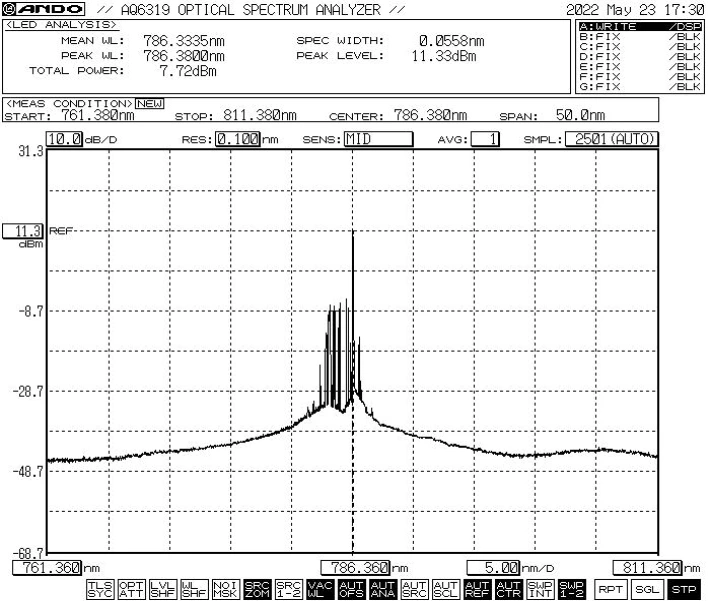

● Tipik əyri: 785nm 50mW FP lazer mənbəyi

Əməliyyat addımları-Fabry Perot FP Lazer Mənbə Modulu

Addım 1. Qabın açılması: Quraşdırmadan əvvəl bütün aksesuarların tam olub olmadığını yoxlayın.

Addım 2. Enerji təchizatı: DC keçid enerji təchizatı və ya onların enerji təchizatı tələblərinə cavab verən tənzimlənən enerji təchizatı ilə bağlıdır. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)

Addım 3. Çıxış lifinin birləşdirilməsi: Lif konnektorunda və ya flanşda toz qapağını açın, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi heç bir çirklənmə və zərərin olmadığını təsdiqlədikdən sonra sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin.

Setp4. Əsas kompüterə qoşulun: Fabry Perot FP Lazer Mənbə Modulu və kompüteri birləşdirmək üçün USB-RS485 DB9 Məlumat Kabelindən istifadə edin; kompüter USB-RS485 seriya port məlumat kabelini müəyyən etmək üçün əvvəlcə xüsusi seriya port sürücüsünü quraşdırmalıdır, əks halda əsas kompüter proqramı və işıq mənbəyi modulu düzgün birləşdirilə və əlaqə saxlanıla bilməz. Sürücü üçün Box Optronics-dən soruşun.

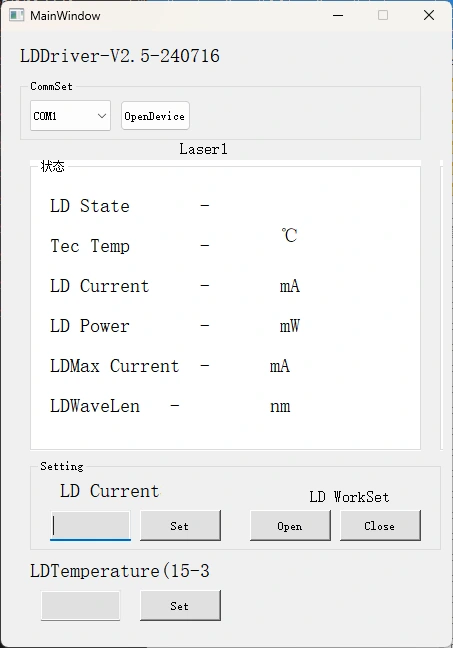

Addım 5. Nəzarət proqramı: Box Optronics, Fabry Perot FP Lazer Mənbə Modulunun LD cərəyanını idarə etmək üçün seriya əmrini və ya PC proqram təminatını təmin edir. Düzgün portu seçin, cari və temperaturu təyin edin, sonra açıq düyməsini basın. (Zərərin qarşısını almaq üçün ilkin əməliyyat zamanı sürücü cərəyanını yavaş-yavaş artırın. Dərhal tam cərəyan tətbiq etməyin.)

Addım 6. İstifadədən sonra bağlama düyməsini basın, enerji təchizatını söndürün və lif bağlantısını ayırın.

Sifariş məlumatı-Fabry Perot FP Lazer Mənbə Modulu

məsələn: BFL-F1064-50SM-FA-M

(Sifariş məlumatı: Fabry Perot FP Lazer Mənbə Modulu, 1064nm, 50mW çıxış gücü, SM lifli, FC/APC konnektoru, modul paketi).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Testsheet-Fabry Perot FP Lazer Mənbə Modulu

Məlumat vərəqi

Test vərəqi

Kotirovka və ödəniş şərtləri-Fabry Perot FP Lazer Mənbə Modulu

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics EXW-dən istifadə etməyi təklif edir. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, məhsulların çatdırılma dəyərini əvvəlcədən ödəyin.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Qurğunun vaxtı-Fabry Perot FP Lazer Mənbə Modulu

İstehsal: 10-15 iş günü. (Stokda bəziləri varsa, daha sürətli göndəriləcək.)

Beynəlxalq logistika: 3-5 iş günü.

Əməliyyat Qeydləri və Baxım-Fabry Perot FP Lazer Mənbə Modulu

● Tozla çirklənməsinin qarşısını almaq üçün (bu da daxiletmə itkisinin artmasına səbəb ola bilər) və ya lif birləşdiricisinin uç üzlərinin yanmasının qarşısını almaq üçün fiber optik birləşdiriciləri tez-tez daxil etmək və ya çıxarmaq tövsiyə edilmir.

● Fiber konnektorları tüysüz dəsmal ilə təmizləyin və qoşulmazdan əvvəl lifli üz detektoru ilə yoxlayın. Ucunun yanmasının qarşısını almaq üçün həmişə lifləri güc olmadan birləşdirin/ayrın. Fiber optik birləşdiricilər toz qapaqları ilə örtülməlidir.

● Çıxış lifinin başqa bir lifə qoşulması lazımdırsa, füzyon splicerindən istifadə etmək tövsiyə olunur.

● Zəhmət olmasa nəm, toz və korroziyaya qarşı tədbir alın; quru yerdə saxlayın.

Keyfiyyət Təminatı və Satışdan Sonra Xidmət-Fabry Perot FP Lazer Mənbə Modulu

● Zəmanət müddəti:

Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:

(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvinin səbəb olduğu aşkar fiziki zərər.

(4) İcazəsiz sökmə, dəyişdirmə və ya təmir.

(5) Görüşün dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşıma zamanı zədə və ya itki.
