785nm FP Kəpənək Lazer Diodu

Mündəricat

1. 785nm-in təqdimatı FP Butterfly Lazer Diodu

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

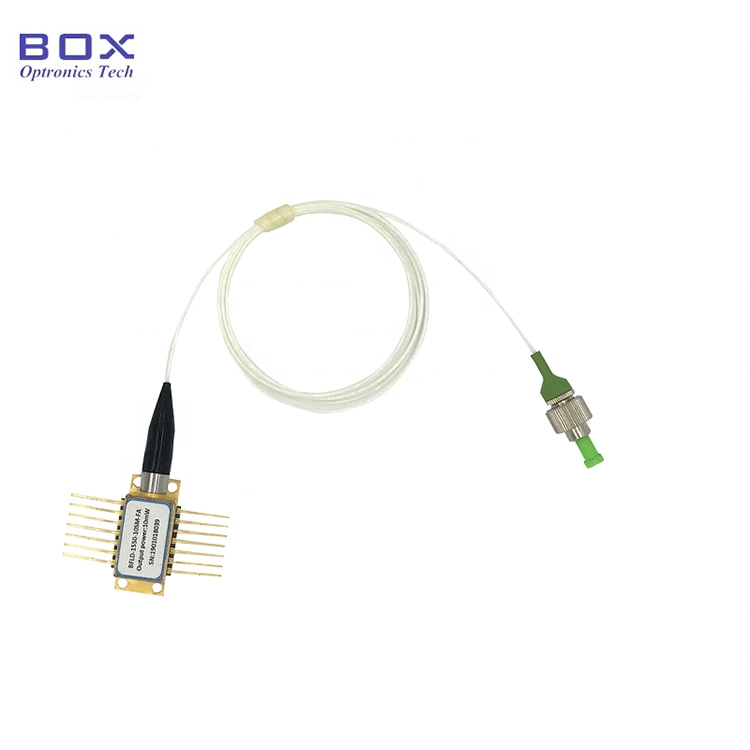

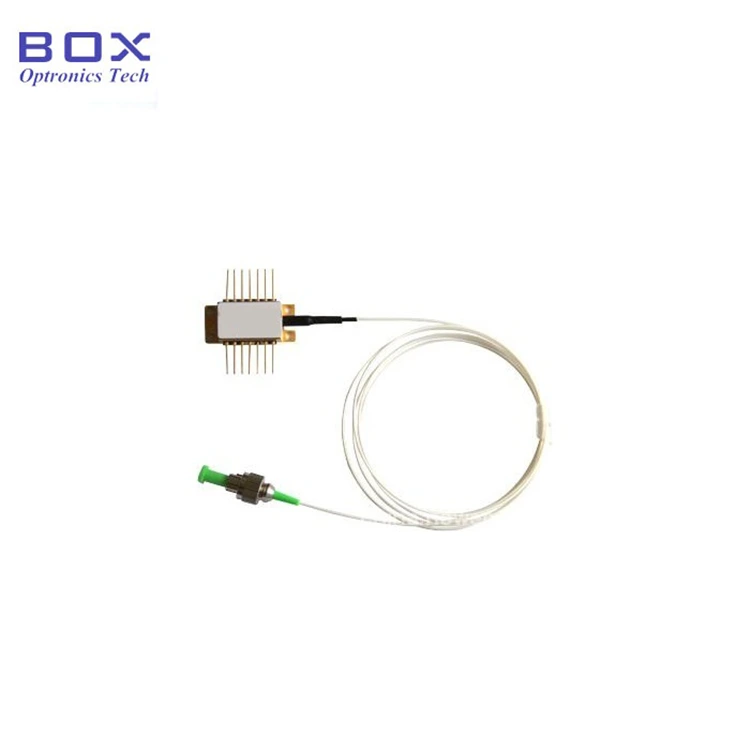

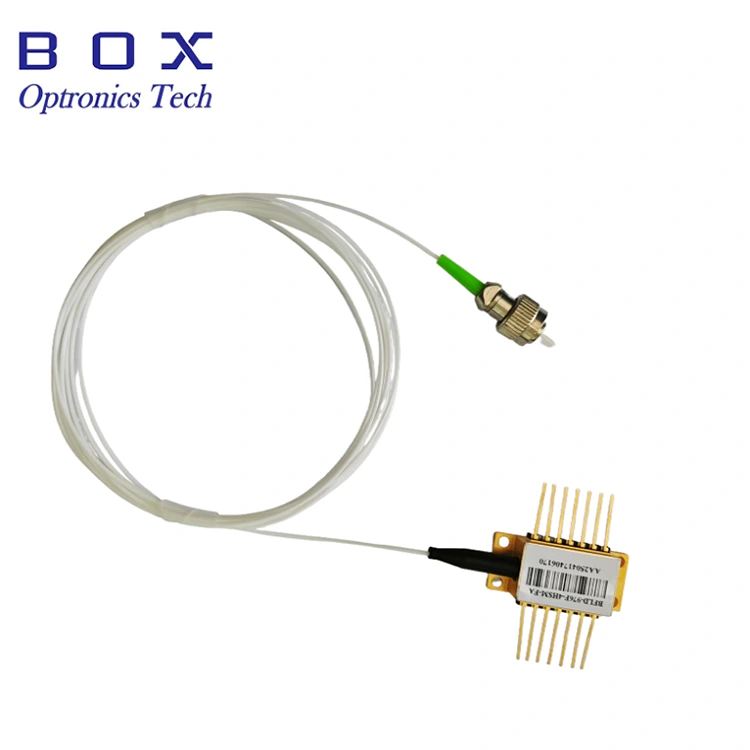

Bu, 785nm FP Kəpənək Lazer Diodudur 30 mVt-a qədər çıxış gücü. Lif növü ola bilər SM785-HP və ya PM780-HP və TEC, monitor fotodiod və termistoru birləşdirir. The 900um qoruyucu boru və FC/APC konnektoru isteğe bağlıdır. Sancaqlar tələb edərsə lehimləmə, lehimləmə temperaturu 260 ° C-dən çox olmamalıdır və lehimləmə müddəti 10 saniyədən çox olmamalıdır. Sürücü sxemi olan Modul/Benchtop paketi, 50mW çıxış gücü, mövcuddur.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● SM785-HP və ya PM780-HP lif;

● Çıxış gücünü artırın 30 mVt-a qədər;

● 14 pinli TEC, termistor və BTF paketi Monitor PD.

Məhsul Tətbiqləri

● İşıq mənbəyi;

● Fiber optik algılama sistem;

● Materialın emalı.

Məhsul Təfərrüatları

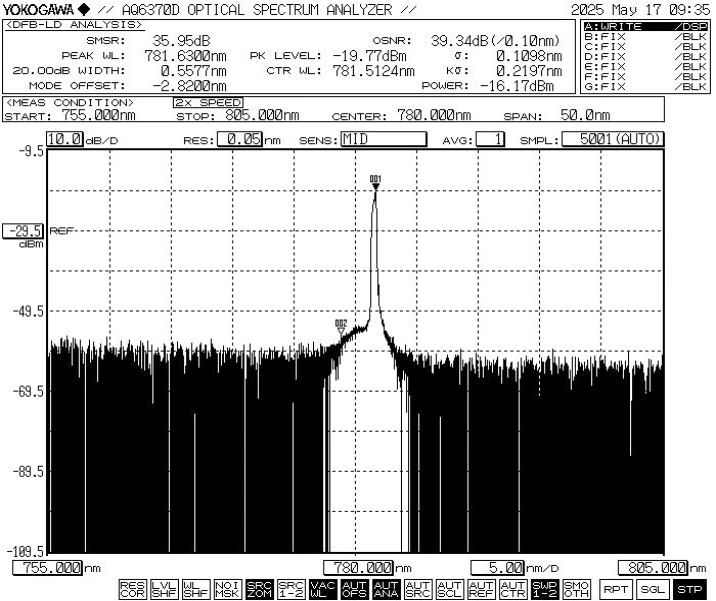

● Tipik spektr: 785nm, WL tolerantlığı +/-10nm.

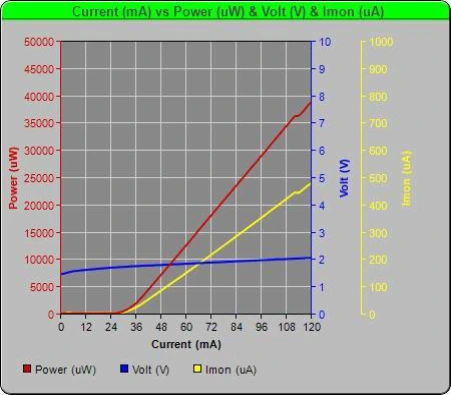

● PIV-785nm 30mW FP Kəpənək Lazer Diodu

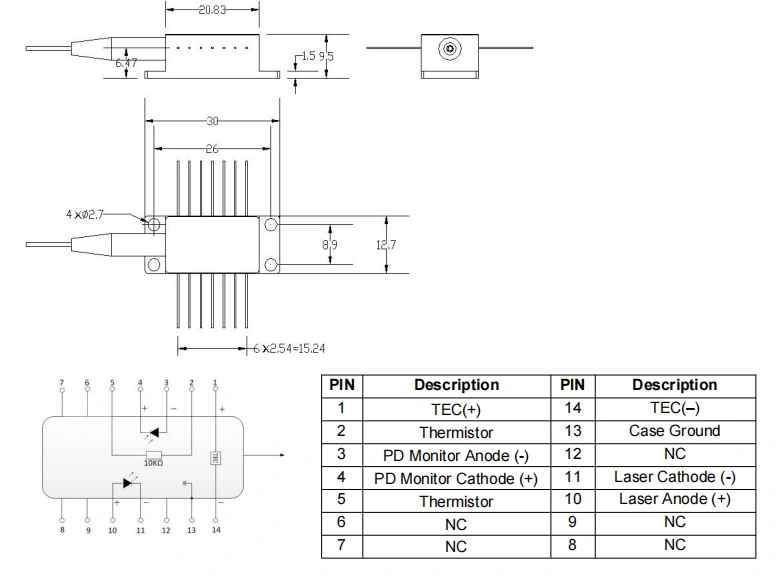

● Paket təsviri və PIN-OUT Tərifi(Vahid:mm)-785nm FP Butterfly Lazer diod

● Standart aksesuarlar

*Müstəqil cihaz; quraşdırılmış sürücü yoxdur (sürücü ilə modul paketi dövrə isteğe bağlıdır).

Sifariş vermək məlumat

məsələn: BFLD-F785-30SM-FA

(Sifariş məlumatı: 785nm FP Butterfly Laser Diode, 30mW çıxış güc, SM Hi780 fiber, FC/APC birləşdiricisi, nasos pin).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Kotirovka və ödəniş şərtləri

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri

● Lazer Radiasiya Təhlükəsi:Cihaz olduqda işlək vəziyyətdədir, yüksək intensivlikli lazer şüası yayır. Birbaşa baxmayın lif son üzü, çünki bu, göz zədələnməsinə səbəb ola bilər.

● ESD Qoruma: Bu cihazdır elektrostatik həssas. Buna görə də ciddi antistatik qorunma tədbirləri lazımdır qablaşdırma, daşınma və istifadə zamanı bunlara riayət edilməlidir. Bundan əlavə, enerji təchizatı dalğalarının qarşısını almaq üçün ehtiyat tədbirləri görülməlidir, çünki bunu etməmək cihazın daimi zədələnməsi ilə nəticələnə bilər (məsələn, düzgün avadanlığı təmin edin torpaqlama və antistatik bilək qayışı taxın).

● Fiber və Cihazla İdarəetmə:Optik liflər kövrəkdir. Fiberdən istifadə edərək cihazı çəkməyin. daxil edərkən və ya cihazı rozetkadan çıxararkən ona təzyiq etməyin və ya çəkməyin cihazın korpusunun arxasındakı qol. Bağlayıcılarla təchiz edilmiş cihazlar üçün, həm cihazın, həm də lif birləşdiricisinin eyni vaxtda qaldırıldığından əmin olun quraşdırma və ya sökmə zamanı.

● Pin Lehimləmə Tələbləri: Əgər sancaqlar lehimləmə lazımdır, lehimləmə temperaturu 260 ° C-dən çox olmamalıdır və lehimləmə müddəti 10 saniyədən çox olmamalıdır. Xüsusilə diqqət yetirin aşağıdakılar: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalıdır vəziyyəti və lehimləmə dəmiri düzgün şəkildə əsaslandırılmalıdır.

● Gücləndirmə Əməliyyatı: Güclənmə zamanı prosesində heç vaxt birbaşa yüksək cərəyan tətbiq edin, çünki bu, çipi zədələyə bilər. Bunun əvəzinə, cihazı çipin eşikinə yaxın cari səviyyədə gücləndirin və sonra cərəyanı istədiyiniz səviyyəyə qədər kiçik artımlarla tədricən artırın çatır.

● Soyutma və Gücləndirmə Ardıcıllığı: Əvvəl bütün komponentləri işə salaraq, əvvəlcə soyuducunu işə salın və sonra davam edin artan güc - çipin həddindən artıq istiləşməsinin və həddindən artıq yüklənməsinin qarşısını almaq üçün addımlar.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
