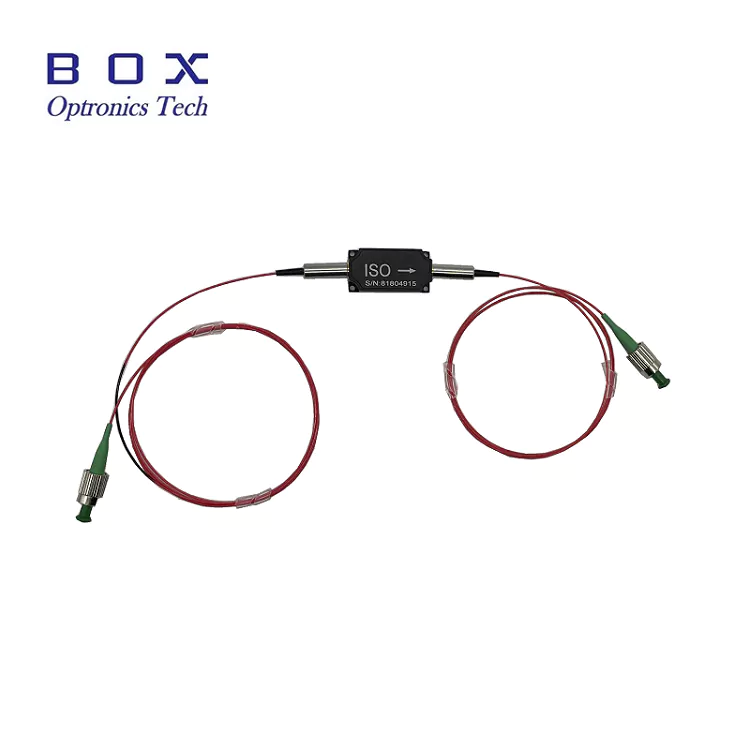

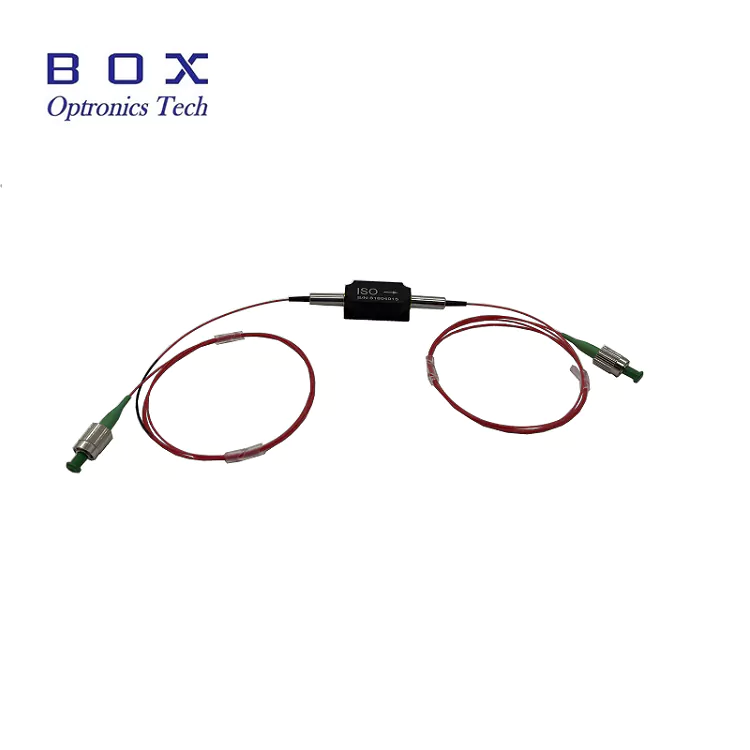

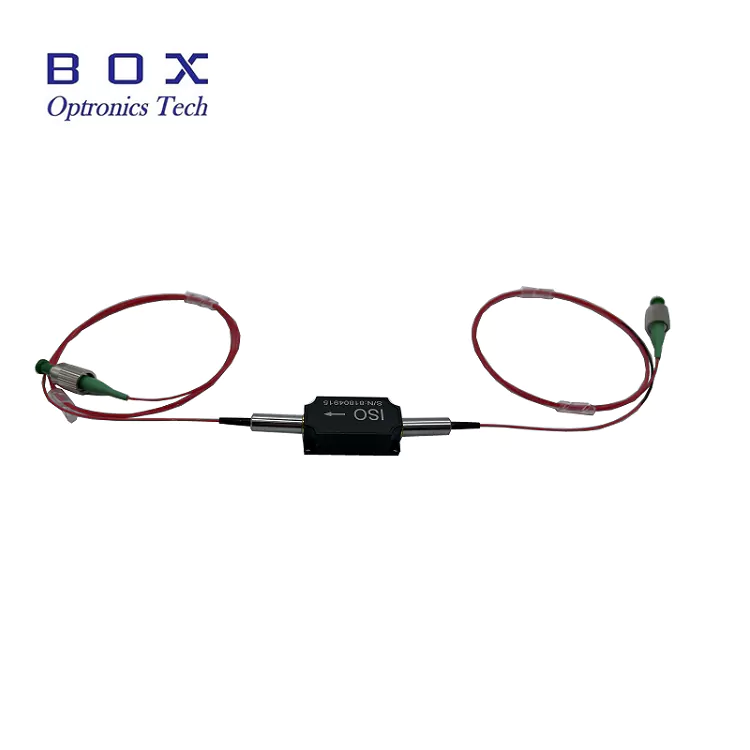

850nm Yüksək Güclü Sirkulyator

Box Optronics fiber-optik sistemlərdə işığın istiqamətini dəqiq idarə etmək üçün nəzərdə tutulmuş yüksək performanslı passiv optik komponent olan 850nm Yüksək Güclü Sirkulyatoru təmin edir. Bu 3 portlu sirkulyator əla optik performansı qoruyarkən, optik siqnalları ardıcıl olaraq portdan porta yönləndirərək, qarşılıqlı olmayan ötürməyə imkan verir.

1.0dB qədər aşağı tipik daxiletmə itkisi, tipik 25dB yüksək izolyasiya və minimum 45dB yüksək qaytarma itkisi ilə bu sirkulyator yüksək güclü 850nm tətbiqlər üçün idealdır. O, portlar arasında 500mW/1W/5W/10W-a qədər ümumi orta gücün işləməsini dəstəkləyir və onu tələbkar fiber lazer və gücləndirici sistemlər üçün uyğun edir.

780-HP fiber pigtaillərlə kompakt 58 × 28 × 26 mm paketdə yerləşdirilən 850 nm yüksək güclü sirkulyator sabitlik və etibarlı uzunmüddətli performans təklif edir.

Əsas Xüsusiyyətlər

• Yüksək izolyasiya: 25dB tipik pik izolyasiya, minimum 22dB

• Aşağı daxiletmə itkisi: tipik 1,0 dB, maksimum 1,5 dB

• Yüksək qaytarma itkisi: minimum 45dB (Giriş/Çıxış)

• Aşağı polarizasiyadan asılı itki (PDL): ≤0.15dB

• Yüksək güclə işləmə: 500mW, 1W, 5W, 10W-a qədər

• Yüksək pik güc qabiliyyəti: ns impuls əməliyyatı üçün <10kW

• Yüksək çarpışmanın qarşısının alınması: minimum 45dB

• Kompakt və möhkəm paket dizaynı: 58×28×26mm

• Yüksək güc tətbiqləri üçün 780-HP fiber pigtaillər

• Əla etibarlılıq və uzunmüddətli sabitlik

• 3 portlu qarşılıqlı olmayan işıq ötürülməsi

• Geniş iş temperaturu diapazonu: +10°C ilə +50°C

Tipik Tətbiqlər

• Fiber optik zondlama sistemləri

• Fiber optik cihaz və sınaq avadanlığı

• 850nm fiber lazer sistemləri

• Biotibbi görüntüləmə və OKT sistemləri

• Tədqiqat və təkmilləşdirmə laboratoriyaları

• Paylanmış əks əlaqə (DFB) lazer qorunması

Texniki Spesifikasiyalar

Optik Xüsusiyyətlər (T=25°C)

Mexaniki və Ətraf Mühit Xüsusiyyətləri

*Qeyd: Yuxarıdakı spesifikasiyalar birləşdiricisi olmayan cihazlar üçündür. Bağlayıcıları olan cihazlar üçün idarəetmə gücü 1 Vt ilə məhdudlaşır, daxiletmə itkisi 0,3 dB yüksək, geri qaytarma itkisi 5 dB aşağı və söndürmə nisbəti 2 dB aşağıdır.

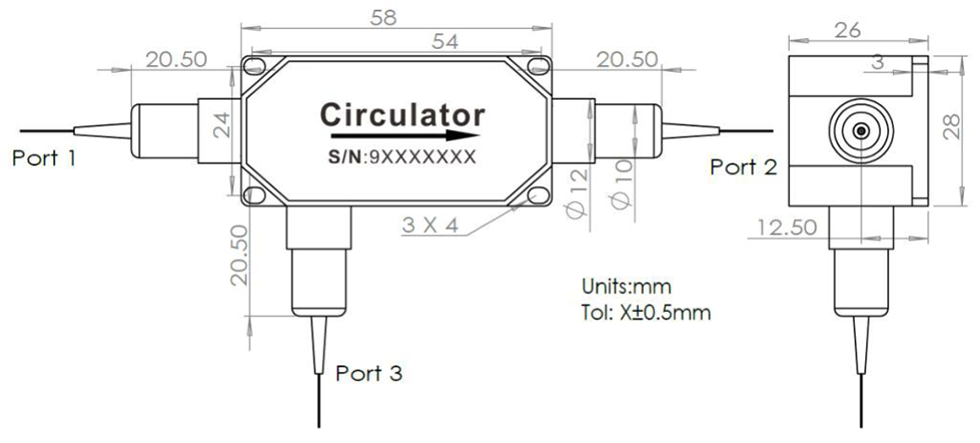

Paket Ölçüləri

850nm Yüksək Güclü Sirkulyator aşağıdakı ölçülərə malik (vahid: mm) kompakt, möhkəm korpusa yığılmışdır:

• Paket ölçüsü: 58 × 28 × 26 mm

• Fiber pigtaillərlə 3 portlu konfiqurasiya

• Təhlükəsiz quraşdırma üçün 4 montaj dəliyi

• Tolerantlıq: ±0,5 mm

Port Konfiqurasiyası

Bu 3 portlu optik sirkulyator 1 → 2 → 3 → 1 ardıcıllığında bir istiqamətli optik siqnalın yönləndirilməsinə imkan verir:

• Port 1 → Port 2: Aşağı daxiletmə itkisi irəli ötürülmə

• Port 2 → Port 3: Arxaya səpələnmiş/əks olunan siqnalların yönləndirilməsi

• Port 3 → Port 1: əks yollarda yüksək izolyasiyanı qoruyarkən dövriyyə dövrəsini tamamlayan irəli ötürülmə

Cihaz istiqamətli siqnalın yayılmasını və bitişik olmayan portlar arasında effektiv izolyasiyanı təmin etmək üçün qeyri-qarşılıqlı optik dizayndan istifadə edir ki, bu da onu lif algılama, lazer mühafizəsi və optik ölçmə sistemləri üçün ideal edir.

İş prinsipi

850nm yüksək güclü optik sirkulyator optik siqnalları ardıcıl 1 → 2 → 3 → 1 istiqamətdə yönləndirən, fiber optik sistemlərdə istiqamətli siqnalın idarə edilməsinə imkan verən passiv çox portlu qeyri-qarşılıqlı cihazdır.

Cihaz qütbləşmədən asılı olan optik marşrutlaşdırma komponentləri ilə birlikdə Faraday fırlanma effektinə əsaslanır.

İş prinsipi:

•Faraday Rotator: yayılma istiqamətindən asılı olmayaraq sabit qeyri-qarşılıqlı qütbləşmə fırlanması (adətən 45°) təqdim edir

•Polarizasiya marşrutlaşdırma optikası: qütbləşmə vəziyyətinə əsaslanan birbaşa optik siqnallar

•Qeyri-qarşılıqlı ötürmə: əks yayılma yolları arasında yüksək izolyasiya ilə istiqamətli siqnal marşrutunu təmin edir

Əsas funksiyalar:

• İrəli və geriyə doğru yayılan optik siqnalları ayırır

•Lazer mənbələrini arxa əkslərdən qoruyur

•Fiber optik zondlama və lazer sistemlərində iki istiqamətli əməliyyatı təmin edir

• Ölçmə və algılama arxitekturalarında siqnal marşrutlaşdırmasını dəstəkləyir

Niyə Box Optronics seçməlisiniz?

• Göndərilməzdən əvvəl 100% sınaq ilə ciddi keyfiyyətə nəzarət

• Sabit toplu çatdırılma qabiliyyəti ilə rəqabətli qiymət

• Dalğa uzunluğu, güc, lif və birləşdiricilər üçün çevik fərdiləşdirmə seçimləri

•7×24 saat texniki dəstək və sürətli cavab

• Qiymətləndirmə üçün sınaq nümunəsi mövcuddur

•DHL, UPS və FedEx ekspress çatdırılması ilə qlobal göndərmə

Sifariş Məlumatı

Model nomenklaturası

HPCIR - XXX - X - X - X - X - XX - XX

Nümunə: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm Yüksək Güclü Sirkulyator, 780-HP fiber, 900μm boş boru, 1m lif uzunluğu, 58x28x26mm paket, 10W idarəetmə gücü, FC/APC konnektoru

Mövcud Fərdiləşdirmə Seçimləri

•Mərkəz dalğa uzunluğu: 830nm, 850nm, digər dalğa uzunluqları tələb əsasında mövcuddur

•Güc reytinqi: 500mW, 1W, 5W, 10W, xüsusi dizaynlar üçün daha yüksək güc mövcuddur

•Fiber növü: 780-HP, digər xüsusi liflər

•Fiber uzunluğu: 0.5m, 0.8m, 1m, 1.5m, 2m (xüsusi uzunluqlar mövcuddur)

• Pigtail növü: 250μm çılpaq lif, 900μm boş boru, 3.0mm boş boru

•Birləşdirici növü: FC/UPC, FC/APC, SC/APC, LC/APC və ya fərdi birləşdiricilər

•Paket ölçüsü: Standart 58x28x26mm və ya xüsusi paket ölçüləri

• 4 portlu sirkulyator konfiqurasiyaları tələb əsasında mövcuddur

Xüsusi tələblər üçün satış komandamızla əlaqə saxlayın.

Məlumat vərəqi və Test Hesabatı

Hər 850nm Yüksək Güclü Sirkulyator ölçülmüş performans parametrlərini sənədləşdirən hərtərəfli sınaq hesabatı ilə göndərilir. Datasheet PDF faylı ətraflı spesifikasiyaları və performans əyrilərini ehtiva edir.

• Hər bir vahidə fərdi test hesabatı daxildir

Məlumat vərəqi

Kotirovka və Ödəniş Şərtləri

Sitat şərtləri

•EXW (Ex Works): DHL/UPS/FedEx hesabınız varsa tövsiyə olunur. Hesabınızdan istifadə edərək göndəririk; heç bir çatdırılma haqqı bizim tərəfimizdən tutulmur.

•DAP (Yerində Çatdırılır): Kuryer hesabınız yoxdursa, biz əvvəlcədən ödənilmiş yük ilə göndərmə təşkil edə bilərik.

•Digər şərtlər: Müzakirə etmək üçün bizimlə əlaqə saxlayın.

Ödəniş şərtləri

•PayPal: Nümunələr və kiçik sifarişlər üçün sürətli və təhlükəsiz ödəniş

•T/T (Bank Transfer): Normal istehsal sifarişləri üçün standart ödəniş üsulu

•Alibaba Ticarət Təminatı: Alıcı zəmanəti ilə onlayn əməliyyatlar üçün təhlükəsiz sifariş qorunması

• Çevik Ödəniş Şərtləri: Uzunmüddətli və ya strateji tərəfdaşlar üçün razılaşdırıla bilər

Təqdimat vaxtı

•Standart istehsal: ~10-15 iş günü

• Xüsusi konfiqurasiyalar: 15-20 iş günü

•Sifarişlərin həcmi: İstehsal qrafiki üçün əlaqə saxlayın

•Beynəlxalq göndərmə: ~3-5 iş günü (DHL/UPS/FedEx express)

• Sürətli xidmət: İstək əsasında mövcuddur

Əməliyyat Qeydləri və İdarəetmə

ESD qorunması

Optik sirkulyatorlar passiv cihazlar olsa da, performans və etibarlılığı qorumaq üçün düzgün işləmə tələb olunur.

•Təmiz, tozsuz səthdə işləyin

• Fiberin uclarına birbaşa toxunmaqdan çəkinin

• İstifadə olunmadıqda konnektorlarda toz qapaqlarını saxlayın

• İstifadə və quraşdırma zamanı müvafiq ESD mühafizəsindən istifadə edin

Fiberlə işləmə

•Lifin həddindən artıq əyilməsindən çəkinin

•Lifli pigtailləri çəkməyin və ya bükməyin

• Qoşulmazdan əvvəl lif konnektorlarını təmizləyin

• Konnektor istifadə edilmədikdə həmişə toz qapaqlarından istifadə edin

• İstifadə etməzdən əvvəl lifin son üzünü zədələrə görə yoxlayın

Gücün idarə edilməsi ilə bağlı mülahizələr

• Ümumi giriş gücünün nominal maksimumu keçmədiyinə əmin olun

• Həddindən artıq yüklənmənin qarşısını almaq üçün düzgün enerji monitorinqindən istifadə edin

•Yüksək güc səviyyələrində düzgün istiliyin yayılmasına icazə verin

•Yüksək gücdə davamlı işləmək üçün soyuducuya quraşdırın

•Qeyd: Konnektorla təchiz olunmuş cihazlar azaldılmış gücə malikdir (maks. 1W)

•Pik güc göstəricilərini aşa biləcək ani güc artımlarından çəkinin

Quraşdırma və Montaj

•4 montaj dəliyindən istifadə edərək sirkulyatoru etibarlı şəkildə quraşdırın

•Əlavə itkiləri minimuma endirmək üçün düzgün hizalanmasını təmin edin

•Lifin əyilmə radiusu üçün kifayət qədər boş yerə icazə verin

• Etibarlılıq üçün müəyyən edilmiş temperatur diapazonunda işləyin (+10°C ilə +50°C)

• Fiber pigtaillərdə mexaniki gərginlikdən qaçın

• Siqnalın düzgün istiqamətləndirilməsi üçün portun düzgün istiqamətləndirilməsini təmin edin
