C-Band Tənzimlənən Lazer Modulu

Məhsula Baxış-C-Band Tənzimlənən Lazer Modulu

Box Optronics-dən C-Band Tənzimlənən Lazer Modulu (ATLS4 / HTLS4 Series) tam C-zolağı dalğa uzunluğu diapazonunu və liflə birləşdirilmiş çıxışı əhatə edən kompakt, inteqrasiya olunmuş tənzimlənən lazer moduludur.

ATLS4 modeli dalğa uzunluğunun dəqiq tənzimlənməsi üçün optimallaşdırılıb, tipik dalğa uzunluğu addım ölçüsü 10 pm, ≤100 µs dalğa uzunluğu dəyişmə vaxtı və 5 MHz-dən aşağı olan dar xətt eni performansını təmin edir. FBG sorğusu, dar zolaqlı optik filtr xarakteristikası, DWDM komponent testi və dəqiq fotonik ölçmələr daxil olmaqla yüksək spektral dəqiqlik tələb edən tətbiqlər üçün idealdır.

HTLS4 modeli 1 µs-ə qədər sürətli dalğa uzunluğu tənzimləmə reaksiyası, 1000 nm/s-dən çox yüksək sürətli skanetmə qabiliyyəti və təxminən 1 MHz xəttin eni ilə xarakterizə olunan sürətli dalğa boyu skan tətbiqləri üçün nəzərdə tutulub. O, dinamik FBG algılama, yüksək məhsuldarlıqlı optik komponent testi və sürətli spektral əldəetmə tətbiqləri üçün optimallaşdırılmışdır.

Hər iki model eyni mexaniki paketi, elektrik interfeysini və lif çıxışı konfiqurasiyasını bölüşür, bu da sistem dizaynerlərinə mexaniki və ya elektrik inteqrasiya dizaynını dəyişdirmədən tətbiq tələblərinə əsasən müvafiq performans dərəcəsini seçməyə imkan verir.

Əsas Xüsusiyyətlər-C-Band Tunable Lazer Modulu

• Geniş C-zolağı dalğa uzunluğu tənzimləmə diapazonu: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Yüksək dalğa uzunluğu dəqiqliyi: ±10pm mütləq, ±2pm sabitlik, <3pm təkrarlanma qabiliyyəti

• Sürətli tənzimləmə sürəti: hər addım üçün ≤100µs (ATLS4) / ≤1µs (HTLS4)

• Yüksək skan sürəti: 22:00 addımda >40nm/s (ATLS4) / 20pm addımında >1000nm/s (HTLS4)

• İncə dalğa uzunluğu addımı: tipik 22:00 (ATLS4) / tipik 20:00 (HTLS4)

• Yüksək çıxış gücü: >10dBm(10mW) tam tənzimləmə diapazonunda

• Əla güc sabitliyi: ±0,05dBm

• Yaxşı güc düzlüğü: ≤±0,3dB

• Yüksək yan rejimdə supressiya nisbəti: >35dB (ATLS4) / >40dB (HTLS4)

• Aşağı nisbi intensivlikli səs-küy: <-135dB/Hz

• Dar xətt eni: <5MHz (ATLS4) / ~1MHz tipik (HTLS4), statik

• Standart FC/APC fiber birləşdirici çıxışı

• Kompakt modul forma faktoru: 134x104x21mm

• 5V DC təchizatı, <5W tipik enerji istehlakı

• Geniş iş temperaturu diapazonu: -20°C ilə +65°C

Tipik Tətbiqlər-C-Band Tənzimlənən Lazer Modulu

• Fiber Bragg grating (FBG) demodulyasiya və sorğulama sistemləri

• Optik passiv cihazın sınağı və xarakteristikası (daxiletmə itkisi, qaytarma itkisi, filtr cavabı)

• DWDM komponenti və dalğa uzunluğu bölgüsü multipleksorunun sınağı

• Temperatur, gərginlik və vibrasiya ölçülməsi üçün fiber optik sensor sistemləri

• Körpülərin, tunellərin, boru kəmərlərinin və külək turbininin qanadlarının struktur sağlamlığının monitorinqi

• Optik spektrin ölçülməsi və təhlili üçün tənzimlənən lazer mənbələri

• Fotonik və optik rabitə laboratoriyalarında tədqiqat və inkişaf

• Optik sınaq və ölçmə avadanlığına OEM inteqrasiyası

Məhsulun Xüsusiyyətləri-C-Band Tənzimlənən Lazer Modulu

Optik və Dalğa Uzunluğu Spesifikasiyaları

Mexaniki və Elektrik Xüsusiyyətləri

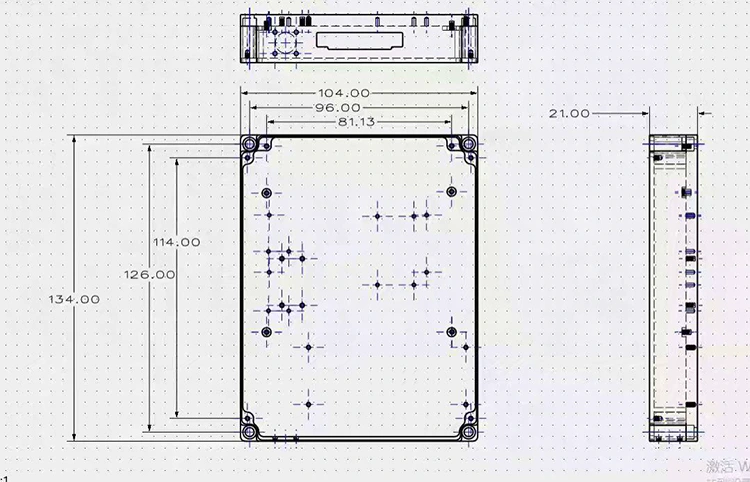

Paket Ölçüləri-C-Band Tənzimlənən Lazer Modulu

Modul Ölçüləri: 134mm (L) × 104mm (W) × 21mm (H)

Sifariş Məlumatı-C-Band Tunable Lazer Modul

Model nomenklaturası

XTLS4-C-Band

Nümunələr: ATLS4-C-Band, HTLS4-C-Band

Tez-tez verilən suallar (FAQ)-C-Band Tənzimlənən Lazer Modulu

S: ATLS4 və HTLS4 modelləri arasında fərq nədir?

A: ATLS4 və HTLS4 eyni mexaniki paketi, elektrik interfeysini və lif çıxışını bölüşür, lakin tənzimləmə sürəti, addım ölçüsü və xəttin eni performansında fərqlənir.

TheATLS4 standart versiyası 10 pm dalğa uzunluğu addım ölçüsü, ≤100 µs tək addımlı dalğa uzunluğu dəyişmə vaxtı, >40 nm/s skan sürəti (10 pm addım) və <5 MHz dar xətt enini təmin edir, bu da onu yüksək ayırdetmə spektral ölçmələr və dəqiq optik xarakteristikalar üçün ideal edir.

HTLS4 yüksəksürətli versiyası 20 pm dalğa uzunluğu addım həlli ilə ≤1 µs tək addımlı dalğa uzunluğu dəyişmə vaxtı və >1000 nm/s skan sürəti təmin edərək, onu sürətli FBG sorğusu, dinamik lif algılaması və yüksək məhsuldarlıqlı optik komponent sınağı üçün ideal edir.

Skan sürəti, dalğa uzunluğunun həlli və siqnal-küy nisbəti üçün tətbiq tələblərinizə əsasən modeli seçin.

S: Bu tənzimlənən lazer mənbəyi FBG sorğu sistemləri üçün istifadə edilə bilərmi?

A:Bəli. ATLS4 və HTLS4 tənzimlənə bilən lazer modulları FBG sorğulama sistemləri üçün geniş uyğundur. Onların dəqiq dalğa uzunluğunu tənzimləmə qabiliyyəti, yüksək dalğa uzunluğunun həlli və sabit optik çıxışı temperatur, gərginlik və vibrasiya dəyişiklikləri nəticəsində yaranan FBG dalğa uzunluğu sürüşmələrini dəqiq izləməyə imkan verir. ATLS4 yüksək ayırdetməli spektral analiz üçün optimallaşdırılıb, HTLS4 isə dinamik FBG algılaması və yüksək məhsuldarlıq ölçmələri üçün yüksək sürətli tarama qabiliyyətini təmin edir.

S: Çıxış gücü və gücün düzlüyü nədir?

A: Hər iki model ±0,05dBm güc sabitliyi və ≤±0,3dB güc düzənliyi ilə tam tənzimləmə diapazonunda >10dBm çıxış gücü verir. İnteqrasiya edilmiş gücə nəzarət dövrəsi dalğa uzunluğunun tənzimlənməsi zamanı ardıcıl çıxış gücünü saxlayır və gücün dəyişməsi nəticəsində yaranan ölçmə xətalarını azaldır.

S: Minimum sifariş miqdarı (MOQ) nədir?

A: MOQ 1 vahiddir. Biz R&D və prototipləmə üçün vahid vahidlərdən OEM inteqrasiyası üçün həcmli istehsala qədər çevik sifariş miqdarını dəstəkləyirik. İstədiyiniz miqdarda xüsusi qiymətlər üçün satış komandamızla əlaqə saxlayın.

Datasheet-C-Band Tənzimlənən Lazer Modulu

ATLS4-C-Band Tənzimlənən Lazer Modulu

HTLS4-C-Band Tənzimlənən Lazer Modulu

Qurğuşun Vaxtı-C-Band Tənzimlənən Lazer Modulu

• Standart istehsal:1~2 həftə

• Sifarişlərin həcmi: İstehsal cədvəli üçün bizimlə əlaqə saxlayın

• Fərdi sifarişlər: 3~4 həftə

• Beynəlxalq göndərmə: ~5 iş günü (DHL/UPS/FedEx Express)

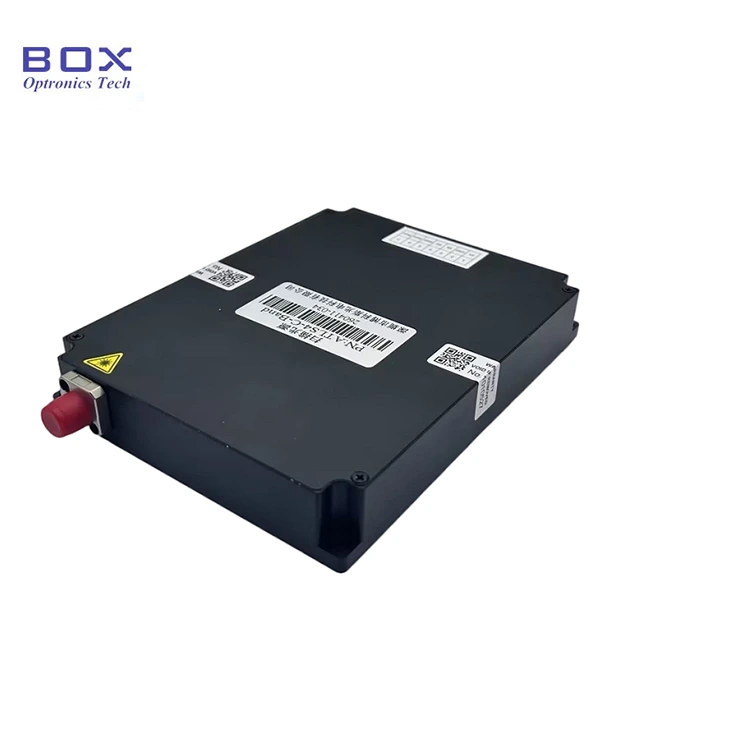

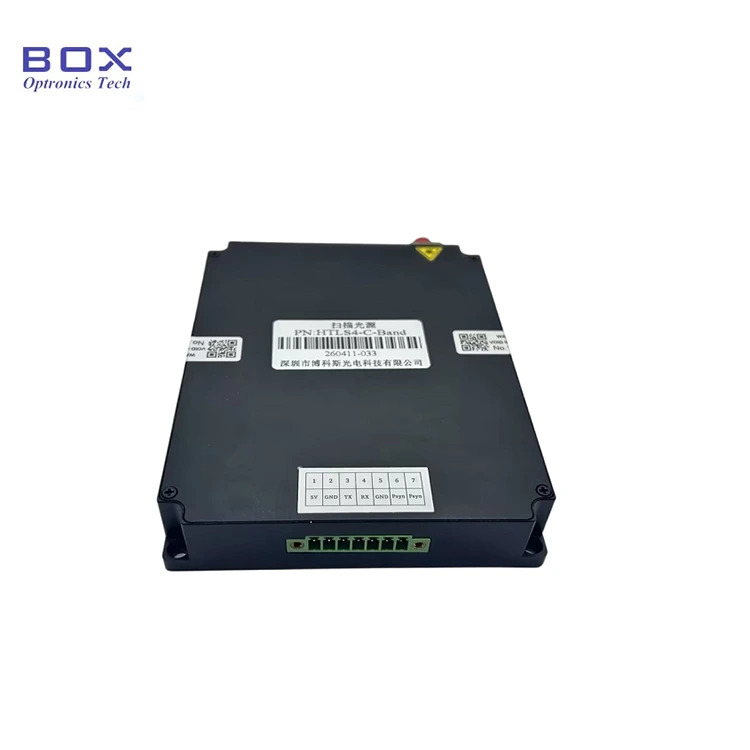

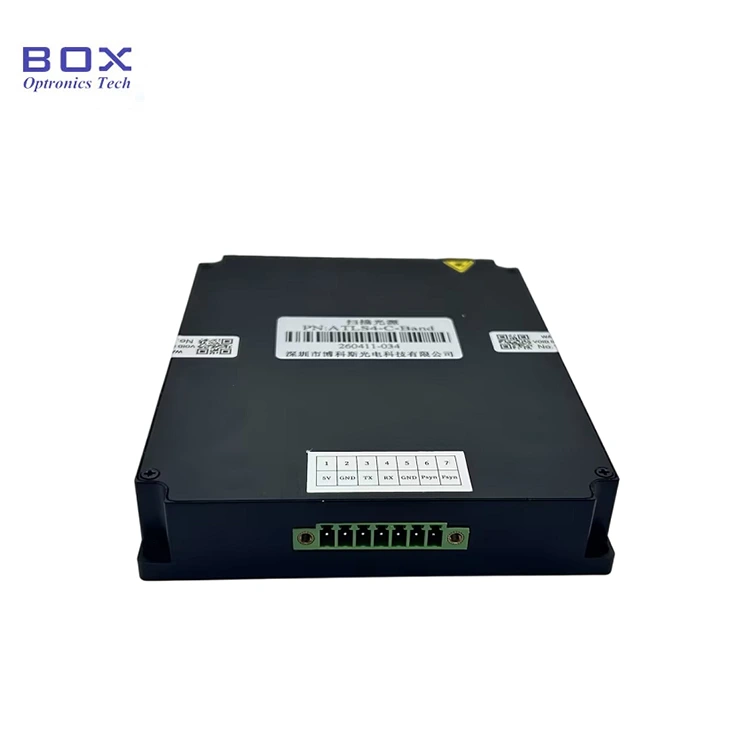

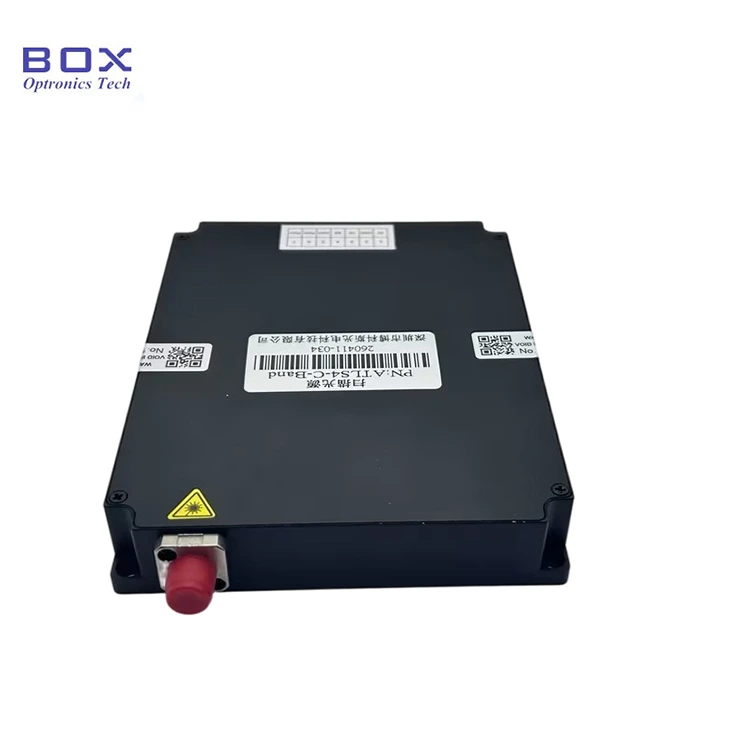

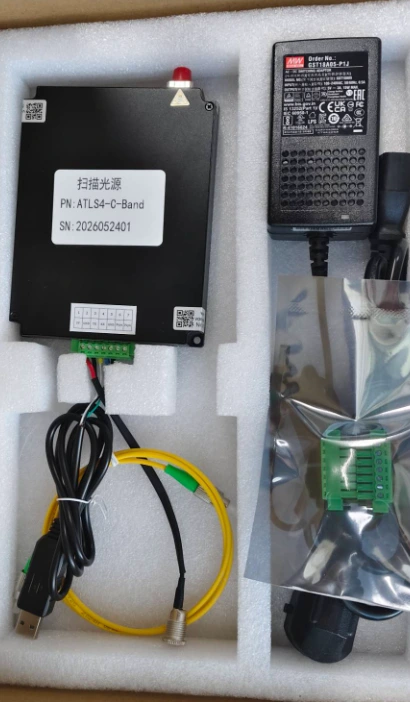

Faktiki məhsulun fotoşəkili-C-Band Tunable Lazer Modul
