Məhsulun Təqdimatı-Çox kanallı DFB Lazer Mənbəsi

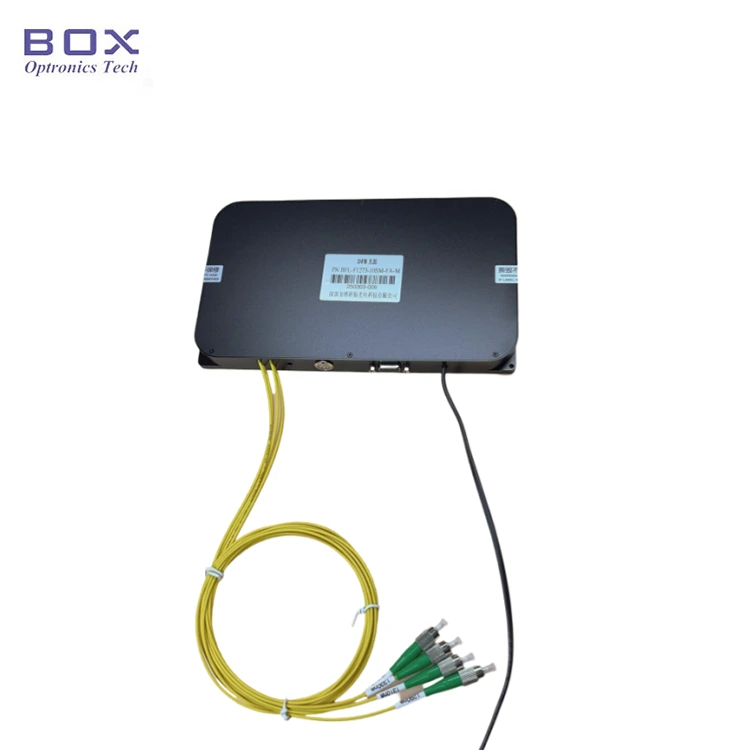

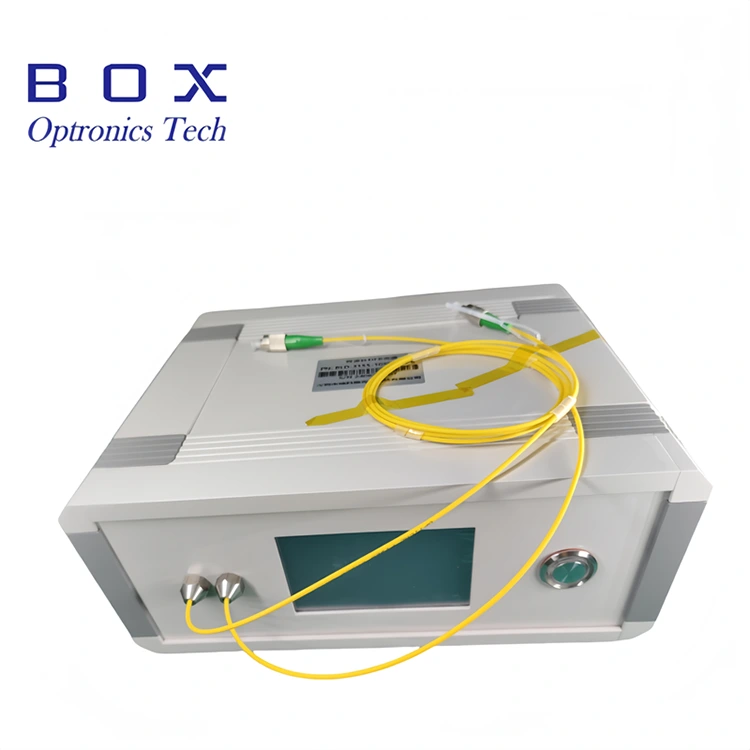

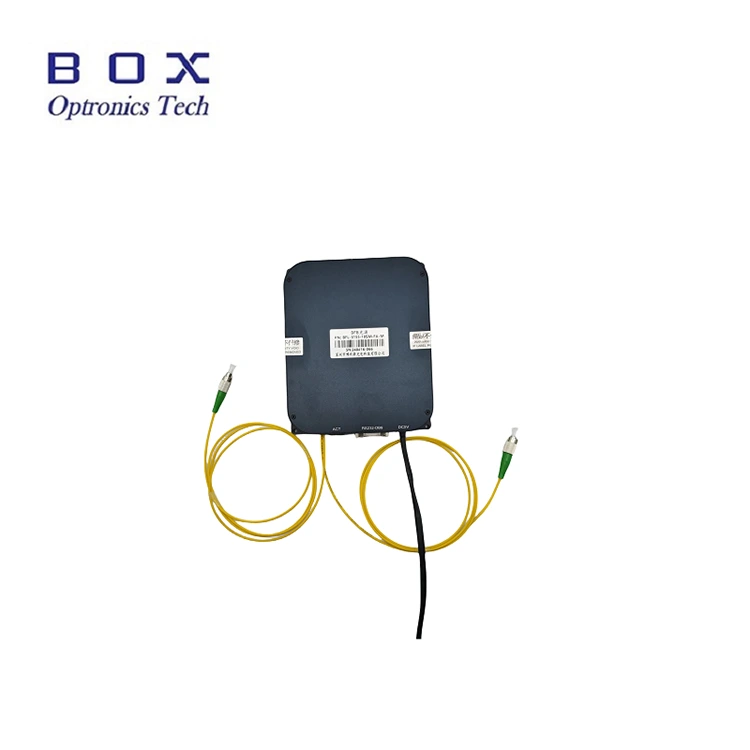

Bu, sərbəst şəkildə konfiqurasiya edilə bilən dalğa uzunluqlarına və davamlı dalğa (CW) əməliyyatına malik Çoxkanallı DFB Lazer Mənbəsidir. Mövcud dalğa uzunluğu seçimlərinə CWDM (1270~1650 nm), DWDM ITU kanalları 18~64, LAN-WDM dalğa uzunluqları, həmçinin 1030 nm və 1064 nm kimi spesifik dalğa uzunluqları daxildir. Məhsul iki konfiqurasiyada mövcuddur: müstəqil iş masası bloku və ya inteqrasiya oluna bilən modul variant; rabitə interfeysləri və monitorinq proqramı ilə təchiz edilmişdir. İstifadəçilər sabit çıxış gücü və ya güclə tənzimlənən konfiqurasiya arasında seçim edə bilərlər. Bu Çoxkanallı DFB Lazer Mənbəsi tək kanallı işıq mənbəyi və ya birdən çox kanalda eyni vaxtda çıxış kimi işləməyi dəstəkləyir.

Məhsulun Xüsusiyyətləri-Çox kanallı DFB Lazer Mənbəsi

Məhsul Xüsusiyyətləri-Çox kanallı DFB Lazer Mənbəsi

● Fərdiləşdirilə bilən dalğa uzunluqları və çıxış gücləri;

● 2~16 kanal mövcuddur;

● Sabit və ya tənzimlənən çıxış gücü;

● Yüksək çıxış sabitliyi, kiçik ölçü və sürətli işə salınma.

Məhsul Tətbiqləri-Çox kanallı DFB Lazer Mənbəsi

● WDM,AWG,PLC cihazının diferensial itkisi,qaytarma itkisinin aşkarlanması;

● Oftalmik OKT;

● Fiber cihaz kalibrləmə və passiv komponent test sistemləri.

Məhsul Təfərrüatları-Çox kanallı DFB Lazer Mənbəsi

● Mövcud dalğa uzunluqları (nm):

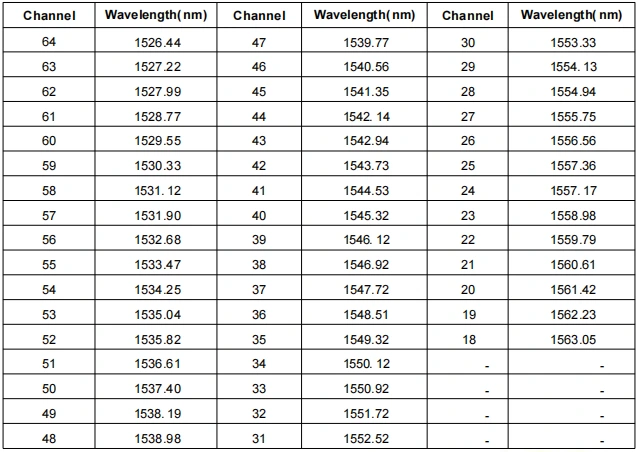

● ITU kanalı 18~64 dalğa uzunluğu (mm):

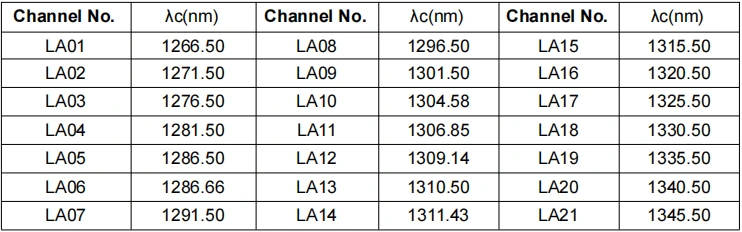

● LAN-WDM dalğa uzunluqları (mm):

Əməliyyat Addımları-Çox kanallı DFB Lazer Mənbəsi

Addım 1. Qabın açılması: Quraşdırmadan əvvəl bütün aksesuarların tam olub olmadığını yoxlayın.

Addım 2. Enerji təchizatı: DC keçid enerji təchizatı və ya onların enerji təchizatı tələblərinə cavab verən tənzimlənən enerji təchizatı ilə bağlıdır. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)

Addım 3. Çıxış lifinin birləşdirilməsi: Lif konnektorunda və ya flanşda toz qapağını açın, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi heç bir çirklənmə və zərərin olmadığını təsdiqlədikdən sonra sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin.

Setp4. Əsas kompüterə qoşulun: Çoxkanallı DFB Lazer Mənbəsini və kompüteri birləşdirmək üçün USB-RS485 DB9 Məlumat Kabelindən istifadə edin; kompüter serial port məlumat kabelini müəyyən etmək üçün əvvəlcə xüsusi seriya port drayverini quraşdırmalıdır, əks halda əsas kompüter proqramı və işıq mənbəyi modulu düzgün birləşdirilə və əlaqə saxlanıla bilməz. Sürücü üçün Box Optronics-dən soruşun.

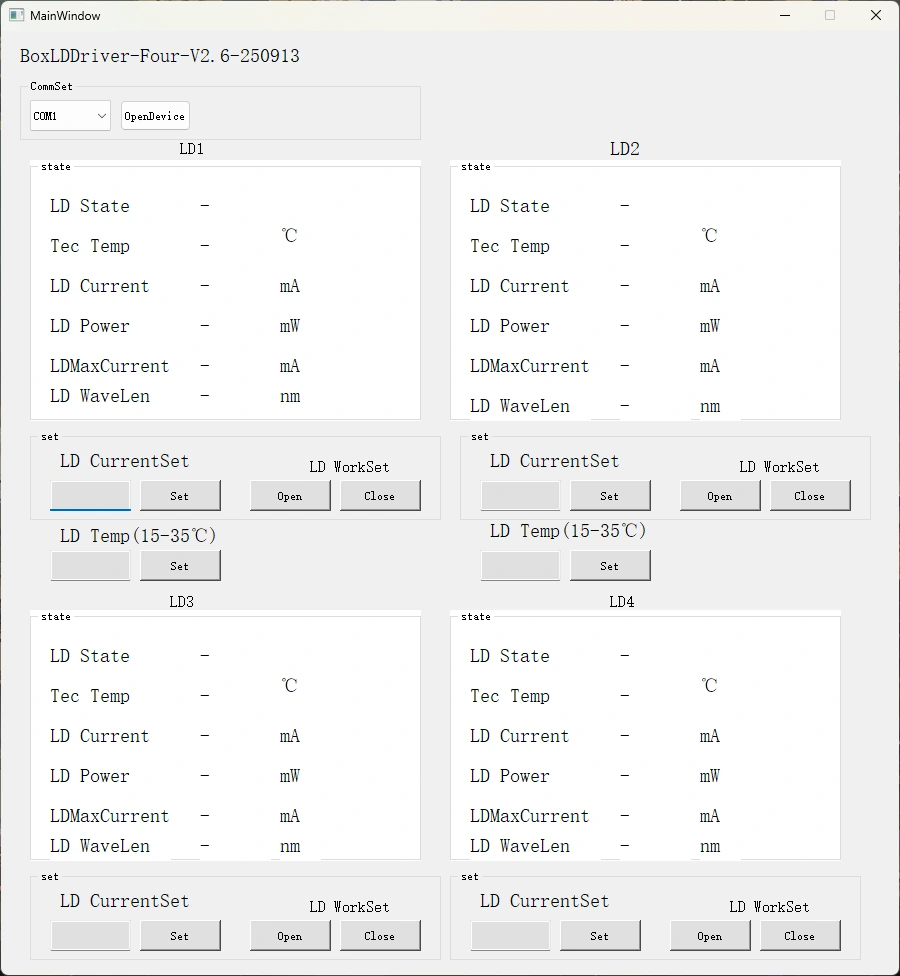

Addım 5. Nəzarət proqramı: Box Optronics Çoxkanallı DFB Lazer Mənbəsinin LD cərəyanını və LD temperaturunu idarə etmək üçün serial əmri və ya PC proqram təminatını təmin edir. Düzgün portu seçin, cari və temperaturu təyin edin, sonra açıq düyməsini basın. (Zərərin qarşısını almaq üçün ilkin əməliyyat zamanı sürücü cərəyanını yavaş-yavaş artırın. Dərhal tam cərəyan tətbiq etməyin.)

Məlumat vərəqi və test vərəqi

Məlumat vərəqi

Test vərəqi
