Məhsula Baxış-Optik Güc Ölçüsü

Box Optronics-in Optik Güc Ölçmə cihazı, dəqiq optik gücün aşkarlanması və təhlili üçün hazırlanmış yüksək performanslı optoelektron ölçmə alətidir. Yüksək keyfiyyətli silikon (Si) və indium qallium arsenid (InGaAs) fotodiod detektorları ətrafında qurulmuş güc sayğaclarımız ultrabənövşəyi, görünən, yaxın infraqırmızı və orta infraqırmızı spektral diapazonlarda dəqiq, etibarlı ölçmələr verir.

Seriyaya həm laboratoriya və istehsalat sınaqları üçün tezgah üstü çoxkanallı modellər (PM-MC-4-B5), həm də sahə sınaqları və yerində kalibrləmə üçün yığcam əl tək kanallı modellər (PM-SC-1-HD) daxildir. Bütün bölmələrdə intuitiv sensor ekran interfeysləri, real vaxt statistik təhlili (cari, min, maks., orta, zirvədən pik, standart sapma) və PC əsaslı məlumatların toplanması və təhlili üçün USB bağlantısı mövcuddur. Müxtəlif dalğa uzunluğu diapazonlarını və güc diapazonlarını dəstəkləyən dəyişdirilə bilən detektor başlıqları, vahid şüa toplanması üçün isteğe bağlı inteqrasiya olunmuş sfera dizaynları və çevik lif birləşmə aksesuarları (çılpaq lif adapteri və FC lif adapteri) ilə optik güc sayğaclarımız xüsusi tələblərə cavab vermək üçün konfiqurasiya edilə bilər.

Əsas Xüsusiyyətlər - Optik Güc Ölçer

● Yüksək ölçmə ayırdetmə qabiliyyəti: dəqiq güc göstəriciləri üçün 0,001dB

● Geniş güc diapazonu: 1nW~10mW və ya 10uW~10W

● Geniş dalğa uzunluğu əhatəsi: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Çoxsaylı forma faktorları: Tezgah üstü (4-kanal) və Əl (1-kanal) konfiqurasiyaları mövcuddur

● Daxili güc statistik təhlili: cari dəyər, minimum, maksimum, orta, zirvədən zirvəyə, standart sapma

● Konfiqurasiya edilə bilən məlumat seçmə intervalı: 0.1s - 1s

● Real vaxt ekranı ilə intuitiv sensor ekran istifadəçi interfeysi

● Məlumatların qeydi və qrafik təhlili üçün host proqram təminatı ilə USB bağlantısı

● BNC/SMA vasitəsilə analoq gərginlik çıxışı (0~2.5V).

● Çılpaq fiber adapter (BFA) və FC fiber adapter (FCA) aksesuarları ilə uyğun gəlir

● Həm laboratoriya, həm də sənaye mühiti üçün uyğun olan kompakt, möhkəm dizayn

● Ölçmə qeyri-müəyyənliyi: ±5%

Tipik Tətbiqlər-Optik Güc Ölçer

● Optik komponentlərin yoxlanılması və xarakteristikası (lazer diodları, liflər, gücləndiricilər, izolyatorlar)

● Lazer gücü çıxışının yoxlanılması və sabitliyin monitorinqi

● Fiber optik sistemin uyğunlaşdırılması və itkisinin ölçülməsi

● Fotonika və optoelektronika üzrə tədqiqat və təkmilləşdirmə laboratoriyaları

● Sənaye lazer istehsal xəttinin keyfiyyətinə nəzarət və sınaq

● Optik sensorun kalibrlənməsi və yoxlanılması

● Telekommunikasiya komponentlərinin sınaqdan keçirilməsi (CWDM, DWDM, ötürücülər)

● Təhsil və universitet optik laboratoriyaları

● Sahə xidməti və yerində avadanlığın kalibrlənməsi

Texniki Spesifikasiyalar-Optik Güc Ölçer

Detektorun Xüsusiyyətləri (T=25°C)

Host vahidinin spesifikasiyası

Aksesuar Spesifikasiyaları

Məhsul Təfərrüatları-Optik Güc Ölçer

Optik güc ölçən nədir?

Optik gücölçən, adətən lazerlərdən, işıq yayan diodlardan (LED) və ya fiber-optik ötürmə sistemlərindən gələn optik siqnalların gücünü ölçmək üçün nəzərdə tutulmuş dəqiq optoelektronik alətdir.

O, iki əsas komponentdən ibarətdir: daxil olan optik gücü elektrik cərəyanına çevirən kalibrlənmiş fotodiod sensor başlığı və ölçülmüş güc dəyərini 1 mVt (dBm) ilə müqayisədə vatt (W), millivat (mVt) və ya desibel kimi vahidlərdə gücləndirən, rəqəmsallaşdıran və göstərən displey/prosessor vahidi.

Optik güc sayğacları fotonik tədqiqat, fiber optik rabitə, lazer istehsalı və keyfiyyətə nəzarətdə əsas alətlərdir. Onlar lazer çıxışının xarakteristikası, lif daxiletmə itkisinin ölçülməsi, optik gücləndiricinin çıxış gücü və qazancının ölçülməsi və sistem səviyyəsində güc büdcəsinin yoxlanılması üçün istifadə olunur.

Detektor materialının seçimi (görünən/NIR üçün silikon, NIR/SWIR üçün InGaAs) alətin dalğa uzunluğu diapazonunu və həssaslığını müəyyən edir.

Məhsul Seriyasına Baxış

Box Optronics, dəyişdirilə bilən detektor başlıqları və iki əsas blok variantı olan modul optik güc ölçmə platforması təklif edir və müştərilərə xüsusi ölçmə tələbləri üçün optimallaşdırılmış sistemi konfiqurasiya etməyə imkan verir:

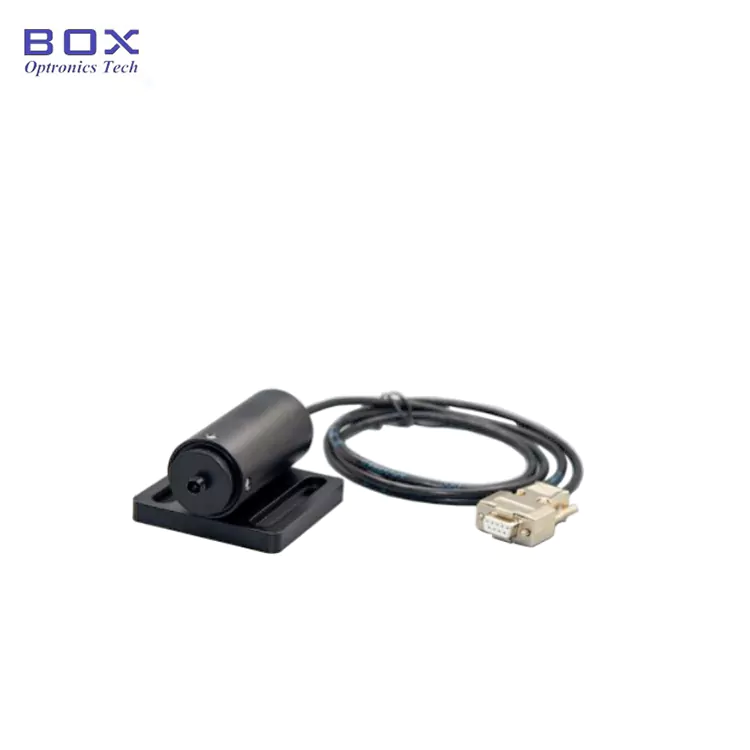

Detektor başlıqları

• PMS-4011-2040: -20~+40dBm (10μW~10W) güc diapazonu ilə 400~1100nm əhatə edən inteqrasiya sferası olan silikon fotodiod detektoru. Görünən və yaxın infraqırmızı lazer gücü ölçmələri üçün idealdır.

• PMS-9016-6010: InGaAs fotodiod detektoru (inteqrasiya edən sfera yoxdur), -60~+10dBm (1nW~10mW) uzadılmış aşağı güc diapazonu ilə 900~1650nm əhatə edir. Yüksək həssas telekommunikasiya diapazonu ölçmələri üçün optimallaşdırılmışdır.

• PMS-9016-2043: -20~+43dBm (10μW~20W) geniş güc diapazonu ilə 900~1650nm əhatə edən inteqrasiya sferası olan InGaAs fotodiod detektoru. Ümumi təyinatlı telekommunikasiya və datacom testi üçün uyğundur.

• PMS-1122-2040: -20~+40dBm (10μW~10W) güc diapazonu ilə 1100~2200nm əhatə edən inteqrasiya olunmuş sfera ilə uzadılmış dalğa boyu InGaAs fotodiod detektoru. Qısa dalğalı infraqırmızı (SWIR) tətbiqləri üçün nəzərdə tutulmuşdur.

Host vahidləri

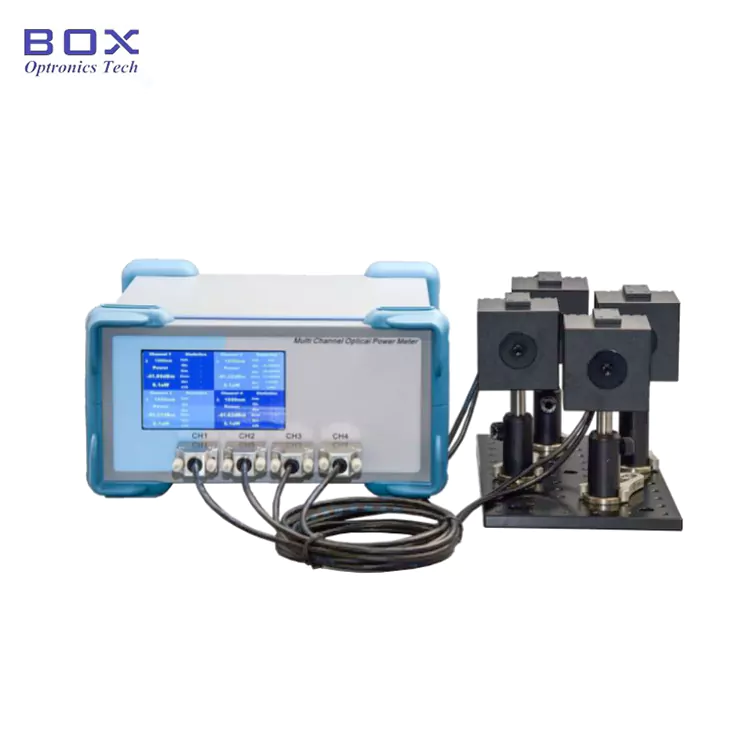

• PM-MC-4-B5 (Benchtop Multi-Channel): Dörd detektor kanalının eyni vaxtda ölçülməsini dəstəkləyən, böyük sensor ekranlı dörd kanallı tezgah üstü qurğu. Laboratoriya quraşdırmaları, istehsal sınaq stansiyaları və çox nöqtəli monitorinq tələb edən proqramlar üçün idealdır.

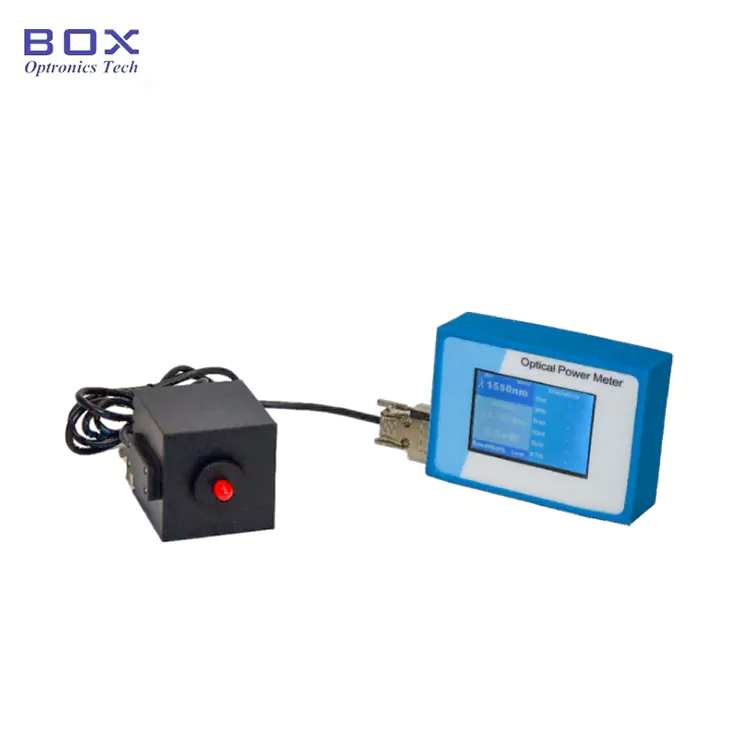

• PM-SC-1-HD (Əl Tək Kanallı): Taşınma və sahədə istifadə üçün nəzərdə tutulmuş sensor ekran interfeysi ilə yığcam bir kanallı əl cihazı. Yerində kalibrləmə, sahə xidməti və mobil sınaq proqramları üçün mükəmməldir.

Sifariş Məlumatı-Optik Güc Ölçer

Model nomenklaturası

Host Bölmə Adlandırma Konvensiyası

PM - XX - X - XX

Misal: PM-MC-4-B5

Detektorun Adlandırılması Konvensiyası

PMS - XXXX - XXXX - XX

Nümunə: PMS-9016-2040-FC

Məlumat vərəqi və Proqram təminatı-Optik Güc Ölçer

Məlumat vərəqi

· USB interfeysi ilə uzaqdan idarəetmə. PC proqramını yükləmə linki alışa daxildir.

Kotirovka və Ödəniş Şərtləri

Sitat şərtləri

· EXW

· DAP

· FOB

· Digər şərtlər: Müzakirə etmək üçün bizimlə əlaqə saxlayın.

Ödəniş şərtləri

· PayPal: Nümunələr və kiçik sifarişlər üçün sürətli və təhlükəsiz ödəniş

· T/T (Bank Transferi): Normal istehsal sifarişləri üçün standart ödəniş üsulu

· Alibaba Ticarət Təminatı: Alıcı zəmanəti ilə onlayn əməliyyatlar üçün təhlükəsiz sifariş qorunması

· Kredit Kartı: PayPal və Alibaba platformaları vasitəsilə mövcuddur

· Çevik Ödəniş Şərtləri: Razılaşmaq olar

Təqdimat vaxtı

· Standart vahidlər (stokda olan modellər): 3~5 iş günü

· Standart istehsal: 10~15 iş günü

· Sifarişlərin həcmi: İstehsal qrafiki üçün əlaqə saxlayın

· Beynəlxalq göndərmə:~5 iş günü (DHL/UPS/FedEx express)

· Sürətləndirilmiş xidmət: İstək əsasında mövcuddur

Əməliyyat qeydləri və idarəetmə-optik güc ölçən

Təhlükəsizlik tədbirləri

· Heç vaxt birbaşa aktiv lazer şüasına və ya optik çıxış portuna baxmayın

· Həmişə müvafiq lazer təhlükəsizliyi protokollarına əməl edin və müvafiq lazer qoruyucu eynək taxın

· İstifadə olunan detektor modeli üçün maksimum nominal gücü aşmayın

· Bölməni təmizləməzdən və ya xidmət etməzdən əvvəl enerjini ayırın

· Aləti zədələməmək üçün yalnız müəyyən edilmiş enerji təchizatından istifadə edin

Detektora Qulluq və Baxım

· Detektor aperturasını təmiz və toz, yağ və zibildən təmiz saxlayın

· Detektorun səthini təmizləyərkən təmiz, tüysüz salfetlər və uyğun optik təmizləyici məhluldan istifadə edin

· İstifadə edilmədikdə həmişə detektorun qoruyucu qapaqlarını dəyişdirin

· Aktiv detektorun səthinə barmaqlarınız və ya alətlərlə toxunmaqdan çəkinin

· Müvafiq təmizləmə alətlərindən istifadə edərək daxil etməzdən əvvəl lif konnektorlarını təmizləyin

· Detektoru yerə salmaqdan və ya mexaniki zərbəyə məruz qoymaqdan çəkinin

· İstifadə edilmədikdə təmiz, quru mühitdə saxlayın

· Hər il vaxtaşırı yenidən kalibrləmə tövsiyə olunur

Keyfiyyət Təminatı

Box Optronics etibarlı, ardıcıl performansa malik yüksək keyfiyyətli optik sınaq və ölçmə alətləri təqdim etməyə sadiqdir. Bütün optik güc sayğaclarımız göndərilməzdən əvvəl ciddi sınaq, kalibrləmə və keyfiyyətə nəzarət prosedurlarından keçir.

Zəmanət

· Çatdırılma tarixindən etibarən 12 aylıq məhdud zəmanət

· Zəmanət materiallar və işlənmə qüsurlarını əhatə edir

· Zəmanət altında qüsurlu qurğuların pulsuz təmiri və ya dəyişdirilməsi

· Zəmanət sui-istifadə, yanlış rəftar, icazəsiz modifikasiya və ya istehlak materiallarının normal aşınması nəticəsində yaranan zədələri əhatə etmir
