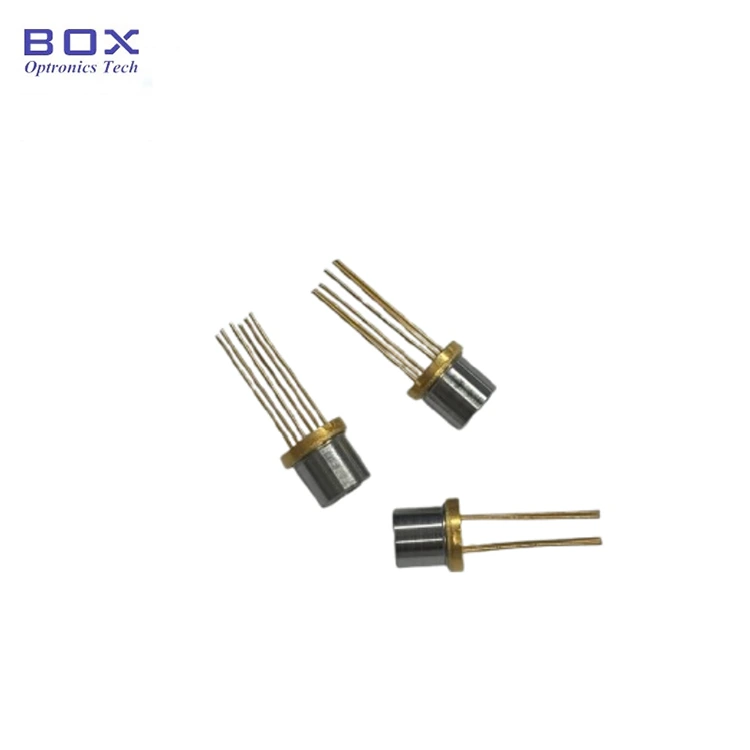

1392nm DFB Lazer Diodu TO-CAN

Məhsula Baxış -1392nm DFB Lazer Diodu TO-CAN

Box Optronics-dən olan 1392nm DFB Lazer Diodu TO-CAN (Model: BLD-D1392.5TO60-AL) 1392.5nm mərkəz dalğa uzunluğuna (1391.5–1393.5nm) və 5mVt optik çıxışa malikdir. Boş məkanda optik birləşmə üçün nəzərdə tutulmuş bu 1392nm DFB lazer diodu qaz hüceyrəsinin birləşdirilməsi, qaz analizi və optik algılama sisteminin inteqrasiyası üçün uyğundur.

İnteqrasiya edilmiş TEC və termistor dalğa uzunluğunun sabitləşməsi üçün temperatur nəzarətini dəstəkləyir. 6 pinli konfiqurasiyaya malik hermetik TO60 metal paketi qaz analizatorları və sənaye optik zondlama cihazları üçün kompakt və möhkəm forma faktoru təmin edir.

Əsas Xüsusiyyətlər -1392nm DFB Lazer Diodu TO-CAN

· Mərkəz dalğa uzunluğu: 1392,5nm (diapazon 1391,5–1393,5nm),+/-1nm yüksək dalğa uzunluğu dəqiqliyi

· Yüksək optik çıxış gücü: minimum 5 mVt

· Aşağı həddi cərəyan

· İnteqrasiya edilmiş termoelektrik soyuducu (TEC), termistor

· Asferik linza çıxışı ilə kompakt TO60 hermetik paketi

Tipik Tətbiqlər-1392nm DFB Lazer Diodu TO-CAN

· TDLAS istifadə edərək su buxarının (H₂O) aşkarlanması

· Sərbəst yer qaz hüceyrəsi spektroskopiyası

· qaz analizatorları üçün 1392nm DFB lazer mənbələri

· Sənaye prosesinin rütubətinin monitorinqi

· Optik qaz sensoru və spektroskopiya alətləri

· Fotonik tədqiqat və OEM qaz analiz sistemləri

Məhsulun Xüsusiyyətləri -1392nm DFB Lazer Diod TO-CAN

Mütləq Maksimum Reytinqlər

Elektro-Optik Xüsusiyyətlər (T = 25°C)

TEC Xüsusiyyətləri

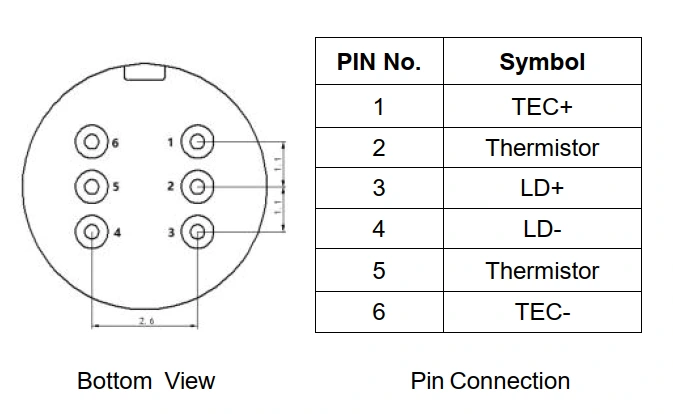

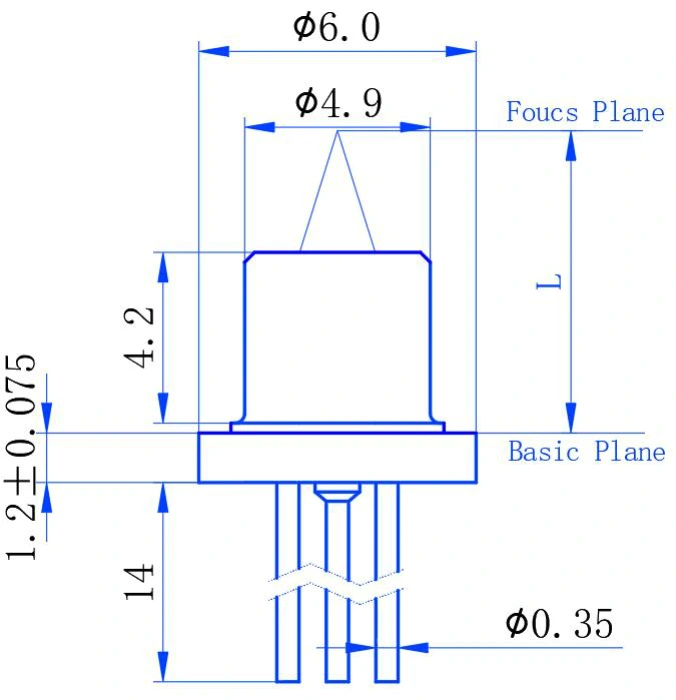

Paket və Pin Tərifi

Sifariş Məlumatı -1392nm DFB Laser Diode TO-CAN

Model nomenklaturası

BLD - D XXXX TO XX - X

Nümunə: BLD-D1392.5TO60-AL

Məlumat vərəqi -1392nm DFB Laser Diode TO-CAN

Məlumat vərəqi

Tez-tez verilən suallar (FAQ)

S: 1392nm DFB lazeri ilə hansı qazı aşkar etmək olar?

A: 1392nm dalğa uzunluğu adətən su buxarı (H₂O) udma spektroskopiyası üçün istifadə olunur və TDLAS əsaslı nəmlik və su buxarının aşkarlanması üçün tətbiq oluna bilər. Xüsusi udma xətti və iş şəraiti qazın konsentrasiyası, optik yolun uzunluğu və sistemin dizaynı əsasında qiymətləndirilməlidir. Box Optronics, həmçinin müxtəlif qaz sensoru tələbləri üçün digər dalğa uzunluqlarında DFB lazer diodlarını təklif edir.

S: Bu TO60 DFB lazeri ilə kəpənək qablaşdırmalı DFB lazeri arasında fərq nədir?

A: Əsas fərqlər paket formatı, optik interfeys və qiymətdir.

TO60 versiyasında boş məkanda optik birləşmə üçün inteqrasiya olunmuş TEC, termistor və asferik linza ilə kompakt hermetik metal qutu paketi var.

Butterfly DFB lazerləri adətən lifli pigtailed çıxışı ilə mövcuddur və konfiqurasiyadan asılı olaraq optik izolyator və monitor fotodiod kimi əlavə funksiyaları birləşdirə bilər.

Sadə paketi və boş yer optik çıxışı ilə TO60 versiyası qazın tədqiqi və lif birləşməsinin və əlavə inteqrasiya edilmiş funksiyaların tələb olunmadığı digər tətbiqlər üçün daha sərfəli seçim təqdim edir. Seçim tələb olunan optik birləşmə üsulundan, paket ölçüsündən və sistem arxitekturasından asılıdır.

S: İnteqrasiya edilmiş TEC qaz aşkarlama performansını necə yaxşılaşdırır?

A: İnteqrasiya edilmiş TEC və 10kΩ termistor DFB lazeri üçün temperatur nəzarətini təmin edərək, sabit iş şəraitinin saxlanmasına və temperatur dəyişikliyi nəticəsində yaranan dalğa uzunluğu sürüşməsini azaltmağa kömək edir. Temperatur nəzarəti TDLAS sistemlərində vacibdir, çünki lazer dalğa uzunluğu hədəf udma xüsusiyyətinə uyğun olaraq qalmalıdır. TEC spesifikasiyaları lazerin işləmə temperaturu diapazonu və tam qaz sensoru sisteminin tələbləri ilə birlikdə nəzərə alınmalıdır.

Əlaqədar Məhsullar

· 1392nm 10mW DFB Kəpənək Lazer Diodu

· 760nm 10mW DFB Kəpənək Lazer Diodu

· 1512nm 10mW DFB 14-PIN Kəpənək Lazeri

· CO2 Sensoru üçün 1574nm DFB Lazer Diodu

· 1mm Aktiv Sahə InGaAs PIN fotodiod

Əməliyyat Qeydləri və İdarəetmə

· Lazer diodları elektrostatik boşalmaya (ESD) həssas cihazlardır. Müalicə zamanı ESD-nin düzgün mühafizəsi prosedurlarına həmişə riayət edilməlidir.

· Elektrostatik zədələnmənin qarşısını almaq üçün modullarla adi yarımkeçirici cihazlarla eyni şəkildə işlənməlidir. Təhlükəsiz saxlamaq və daşımaq üçün modullar ESD keçirməyən materialla qablaşdırılmalıdır.

· Modulları PCB-də yığmaq üçün iş dəzgahı, lehimləmə dəmiri və insan bədəni torpaqlanmalıdır.

· İstifadə edilməmiş cihazları tövsiyə olunan saxlama temperaturunda (-40°C ilə +85°C) ESD-dən qorunan qablaşdırmada saxlayın.

· Məlumat cədvəlində göstərilən mütləq maksimum reytinqləri, o cümlədən 100mA maksimum irəli cərəyan və 2V maksimum irəli gərginlikdən artıq olmayın.

· Hər zaman cərəyanı məhdudlaşdıran və həddindən artıq gərginlikdən qoruyan lazer diod sürücüsündən istifadə edin.

· Optimal performans və dalğa uzunluğu sabitliyi üçün lazer sürücüsü cərəyanını tətbiq etməzdən əvvəl TEC temperatur sabitləşdirməsini aktiv edin.

· Çirklənmənin qarşısını almaq üçün asferik linzanın səthinə çılpaq barmaqlarınızla toxunmaqdan çəkinin. Təmizləmə lazımdırsa, izopropil spirti (IPA) və tüysüz tampondan istifadə edin.

· Lehimin yenidən axma temperaturu: 10 saniyə ərzində maksimum 260°C. Həddindən artıq lehimləmə müddətindən və ya temperaturdan çəkinin.
