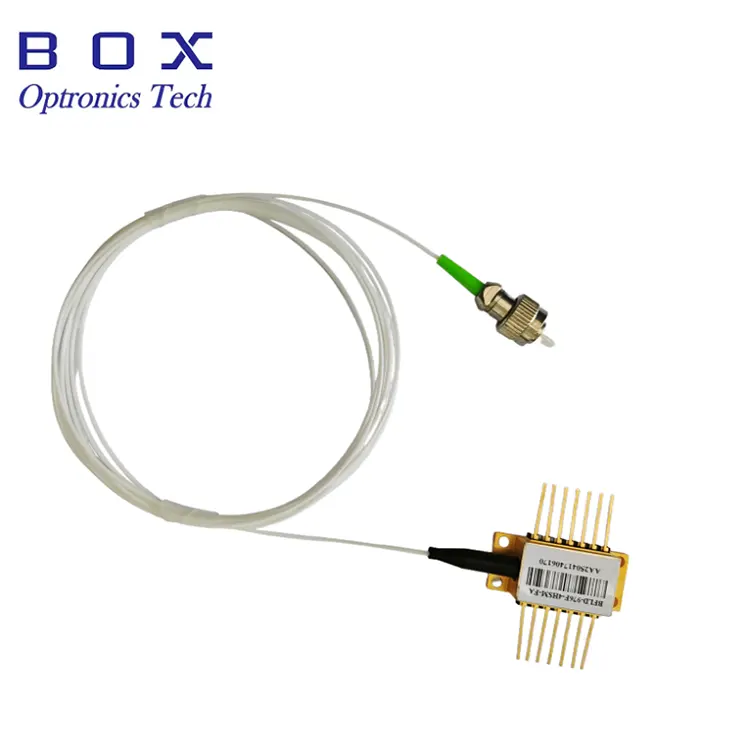

Box Optronics-dən H2S Qaz Sensiyası üçün 1582nm DFB Lazer, hidrogen sulfid (H₂S) aşkarlanması və fiber optik zondlama üçün nəzərdə tutulmuş yüksək performanslı MQW paylanmış əks əlaqə lazeridir. Dalğa uzunluğunun dəqiqliyi +/-1nm, dalğa uzunluğu diapazonu 1581–1583nm-dir və SM və ya PM fiber vasitəsilə 10mW minimum optik çıxış gücü verir. İnteqrasiya edilmiş TEC və 10kΩ termistor dalğa uzunluğunun sabitləşməsini dəstəkləyir, 0,01nm/mA dalğa uzunluğunda cərəyan əmsalı isə dalğa uzunluğunun incə tənzimlənməsinə imkan verir. ≥30dB optik izolyator arxa əksi azaldır və iki pinout variantı olan 14 pinli kəpənək paketi çevik sistem inteqrasiyasını təmin edir.
· Mərkəz dalğa uzunluğu: 1582nm , +/-1nm WL tolerantlığı (1581–1583nm diapazonu)
· Yüksək optik çıxış gücü: 10mW / 20mW
· Yüksək yan rejimdə supressiya nisbəti: ≥35dB minimum, 40dB tipik (CW)
· Daxili optik izolyator: ≥30dB izolyasiya
· Dalga uzunluğunu sabitləşdirmək üçün inteqrasiya edilmiş termoelektrik soyuducu (TEC) və 10kΩ termistor
· Sənaye standartı 14-pin kəpənək paketi, Tip 1 və Tip 2 pinout seçimləri
· SM lif və ya PM fiber pigtail
· TDLAS istifadə edərək hidrogen sulfid (H2S) qazının aşkarlanması və monitorinqi
· H2S aşkarlanması üçün dalğa uzunluğunun modulyasiya spektroskopiyası (WMS).
· Sənaye H₂S təhlükəsizliyi və ətraf mühitin monitorinqi
· Neft və qaz, kimya və çirkab su qazlarının təhlili
· Proses qazının monitorinqi və emissiyaların təhlili
· NIR spektroskopiyası və qaz analitik alətləri
· H₂S qaz analizatorlarına və sənaye təhlükəsizliyi sistemlərinə OEM inteqrasiyası
|
Parametr |
Simvol |
Vəziyyət |
Min. |
Tip. |
Maks. |
Vahid |
|
Saxlama temperaturu |
Ts |
- |
-40 |
- |
85 |
°C |
|
Əməliyyat qutusunun temperaturu |
Üst |
- |
-20 |
- |
70 |
°C |
|
İrəli cərəyan |
ƏGƏR |
CW |
- |
- |
200 |
mA |
|
Lazer tərs gərginlik |
VLR |
- |
- |
- |
2 |
V |
|
PD İrəli Cərəyan |
IFPD |
- |
- |
1.1 |
5 |
mA |
|
PD tərs gərginlik |
VRPD |
- |
- |
5 |
10 |
V |
|
TEC Cari |
ITEC |
- |
- |
0.8 |
1.5 |
A |
|
TEC gərginliyi |
VTEC |
- |
- |
1.5 |
3.5 |
V |
|
Parametr |
Simvol |
Test Vəziyyəti |
Min. |
Tip. |
Maks. |
Vahid |
|
Mərkəzi Dalğa Uzunluğu |
λc |
TL=15~35°C, CW |
1581 |
1582 |
1583 |
nm |
|
Optik Çıxış Gücü |
PO |
- |
10 |
- |
- |
mVt |
|
Eşik cərəyanı |
İTH |
- |
- |
10 |
35 |
mA |
|
Yamacın Səmərəliliyi |
η |
CW, PO=5mW |
0.05 |
0.11 |
0.2 |
mVt/mA |
|
Əməliyyat cərəyanı |
Iop |
PO=10mW, CW |
- |
100 |
120 |
mA |
|
Spektral xəttin genişliyi |
LW |
FWHM |
- |
3 |
- |
MHz |
|
Lazer İrəli Gərginlik |
VF |
CW, PO=10mW |
- |
1.2 |
3.0 |
V |
|
Qaranlıq cərəyanın monitorinqi |
ID |
- |
- |
- |
0.1 |
μA |
|
Bant genişliyi (-3dB) |
BW |
- |
- |
2.5 |
- |
GHz |
|
Yan Rejim Yatırtılma Oranı |
SMSR |
CW |
35 |
40 |
- |
dB |
|
Optik izolyasiya |
- |
-10 |
30 |
- |
- |
dB |
|
Nisbi İntensiv Səs |
RIN |
CW, PO=5mW |
- |
-145 |
- |
dB/Hz |
|
TEC Temperaturu təyin edin |
Ts |
- |
15 |
- |
35 |
°C |
|
Giriş empedansı |
ZİN |
- |
22 |
25 |
28 |
Ω |
|
Termistor cərəyanı |
ITC |
- |
10 |
- |
100 |
μA |
|
Termistor müqaviməti |
RTH |
TL=25°C |
9.5 |
10 |
10.5 |
kΩ |
|
TEC Cari |
ITEC |
TL=25°C, TC=70°C |
- |
- |
1.5 |
A |
|
TEC gərginliyi |
VTEC |
TL=25°C, TC=70°C |
- |
- |
3.5 |
V |
|
TEC Tutumu |
ΔT |
Tc=70°C |
- |
- |
50 |
°C |
|
Dalğa Boyu Drift (EOL) |
Δλ |
25 illik ömür |
- |
- |
±0,1 |
nm |
|
Dalğa uzunluğunun temperatur əmsalı |
Δλ/ΔT |
TEC 15°C ilə 35°C arasında |
- |
0.09 |
- |
nm/°C |
|
Dalğa uzunluğu cərəyan əmsalı |
Δλ/ΔI |
- |
- |
0.01 |
- |
nm/mA |
|

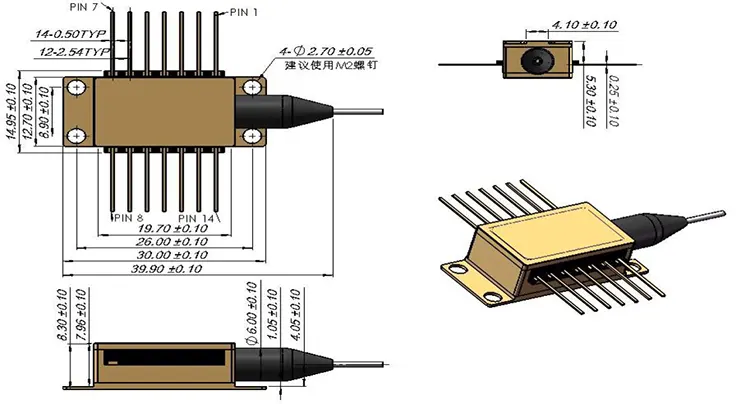

Pin |
Təsvir |
Pin |
Təsvir |
|
1 |
Termistor |
14 |
NC (Bağlantı yoxdur) |
|
2 |
Termistor |
13 |
Lazer Anod (+) |
|
3 |
Lazer DC Bias (Katod) (-) |
12 |
Lazer RF Katod (-) |
|
4 |
PD Monitor Anod (-) |
11 |
Lazer Anod (+) |
|
5 |
PD Monitor Katod (+) |
10 |
NC (Bağlantı yoxdur) |
|
6 |
TEC (+) |
9 |
Case Ground |
|
7 |
TEC (-) |
8 |
Case Ground |
|
Pin |
Təsvir |
Pin |
Təsvir |
|
1 |
TEC (+) |
14 |
TEC (-) |
|
2 |
Termistor |
13 |
Case Ground |
|
3 |
PD Monitor Anod (-) |
12 |
NC (Bağlantı yoxdur) |
|
4 |
PD Monitor Katod (+) |
11 |
Lazer Katod (-) |
|
5 |
Termistor |
10 |
Lazer Anod (+) |
|
6 |
NC (Bağlantı yoxdur) |
9 |
NC (Bağlantı yoxdur) |
|
7 |
NC (Bağlantı yoxdur) |
8 |
NC (Bağlantı yoxdur) |
BFLD - XXXX - XX - XX - XX (-X)
Nümunə: BFLD-1582-10SM-FA
|
Sahə |
Kod |
Təsvir |
|
Lazer növü |
BFLD |
DFB Lazer Diod Seriyası |
|
Dalğa uzunluğu |
1582 |
1582nm (həmçinin mövcuddur: 1310, 1550, CWDM, digər dalğa uzunluqları) |
|
Çıxış Gücü |
10 |
10mW (həmçinin mövcuddur: 20mW, fərdiləşdirilmiş) |
|
Lif növü |
SM / PM |
SM = Tək rejimli (SMF-28e); PM = Qütbləşməni qoruyan |
|
Bağlayıcı növü |
FA / SA |
FA = FC/APC; SA = SC/APC; Digər bağlayıcılar mövcuddur |
|
Pinout |
NULL / 2 |
NULL = Tip 1 (standart); 2 = Tip 2 |
A: 1582nm dalğa uzunluğu bölgəsində H₂S udma xüsusiyyətləri var və DFB lazerləri və TDLAS/QEPAS üsullarından istifadə edərək H₂S izinin aşkarlanması üçün nümayiş etdirilib. TDLAS-da lazer dalğa uzunluğu hədəf udma xətti boyunca skan edilir və nəticədə udma H₂S konsentrasiyasını müəyyən etmək üçün təhlil edilir. 1582 nm bölgə standart fiber-optik komponentlər və yetkin DFB lazer texnologiyası ilə də uyğun gəlir. Dar xətt genişliyi və yüksək SMSR spektroskopik aşkarlama üçün dəqiq dalğa uzunluğuna nəzarət etməyə imkan verir.
A: Fiber birləşdiricilərdən, qaz elementlərindən, şüa ayırıcılardan və digər optik komponentlərdən gələn əks əkslər optik rəyə səbəb ola bilər ki, bu da çıxış gücünün dəyişməsinə, rejimin qeyri-sabitliyinə və dalğa uzunluğunun qeyri-sabitliyinə səbəb ola bilər. ≥30dB izolyasiyaya malik daxili optik izolyator optik əks əlaqəni boğur və sabit lazer əməliyyatını və ölçmə əsaslarını saxlamağa kömək edir. Onun effektivliyi əhəmiyyətli optik əks etdirmələri olan lif əsaslı TDLAS sistemlərində xüsusilə qiymətlidir.
A: MOQ 1 ədəddir. Ar-Ge, prototipləşdirmə və ilkin qiymətləndirmə üçün kiçik miqdarlar mövcuddur, daha böyük həcmlər isə qaz analizatorlarının istehsalı və OEM proqramları üçün dəstəklənə bilər. İstədiyiniz miqdar əsasında qiymətlər üçün satış komandamızla əlaqə saxlayın.
A: Bəli. Box Optronics TDLAS və digər spektroskopik tətbiqlər üçün qaz udma xüsusiyyətlərinə uyğun gələn müxtəlif dalğa uzunluqlarında DFB lazerləri təklif edir. Mövcud dalğa uzunluqlarına H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ və digər qazlar üçün həllər daxildir. Fizibilite baxışı və kotirovka üçün hədəf qaz və dalğa uzunluğu tələblərinizlə bizimlə əlaqə saxlayın.
