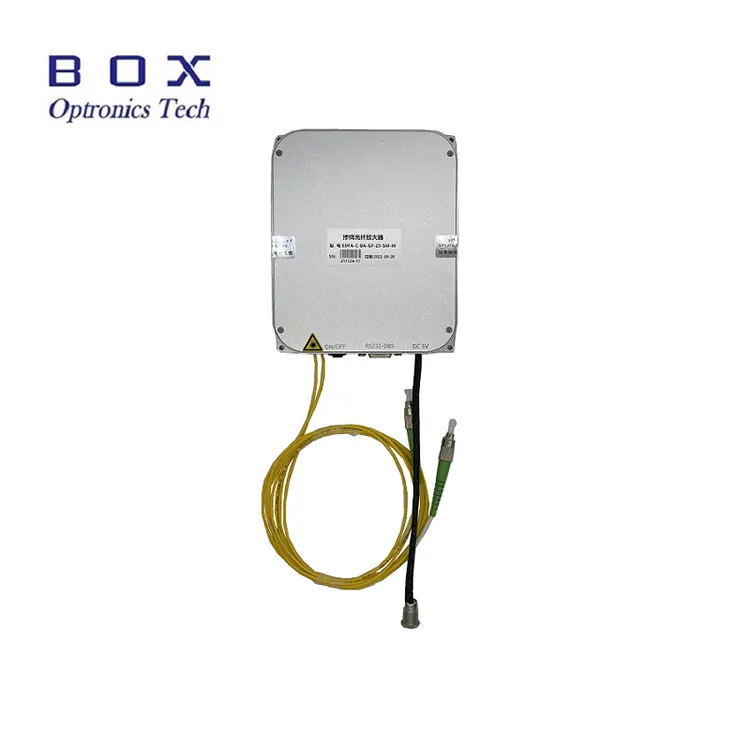

C-band Erbium qatqılı Fiber Gücləndirici Gücləndirici

Mündəricat

1. Giriş C-band Erbium qatqılı Fiber Gücləndirici Gücləndirici

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Sitat şərtləri və ödəniş

9. Göndərmə vaxtı

10. Əməliyyat addımları

11. Əməliyyat Qeydləri və Baxım

12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

C-band Erbium qatqılı Fiber Booster Gücləndiricilərdir optik rabitə, fiber optik zondlama, CATV, və laboratoriya tədqiqatları. Onlar geniş dalğa uzunluğu, yüksək güc və həm ACC, həm də APC iş rejimləri ilə aşağı səs-küy. Serial rabitə portu və elektrik kabeli qoşub-çalışdırmaq üçün verilir. Əmrlərdir müştəri sistemlərinə asan inteqrasiya üçün mövcuddur. Çoxlu çıxış gücü 15 ilə 26 dBm arasında parametrlər mövcuddur, tək rejimli və polarizasiyanı qoruyan lif variantları. Bir illik zəmanət daxildir. Nə vaxt bu modullardan istifadə edərək, lif son üzünün təmiz olduğundan əmin olun, lazerdən xəbərdar olun giriş məhdudiyyətləri və lazımi lazer təhlükəsizlik tədbirləri alın.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Geniş dalğa uzunluğu;

● Yüksək çıxış gücü;

● Aşağı səs-küy;

● DB9 Asan inteqrasiya üçün qadın (RS232) rabitə.

1. Məhsul Tətbiqləri-C-band Erbium qatqılı Fiber Gücləndirici Gücləndirici

● Optik fiber rabitə;

● Optik lif sensoru;

● Lif lazer.

Məhsul Təfərrüatlar

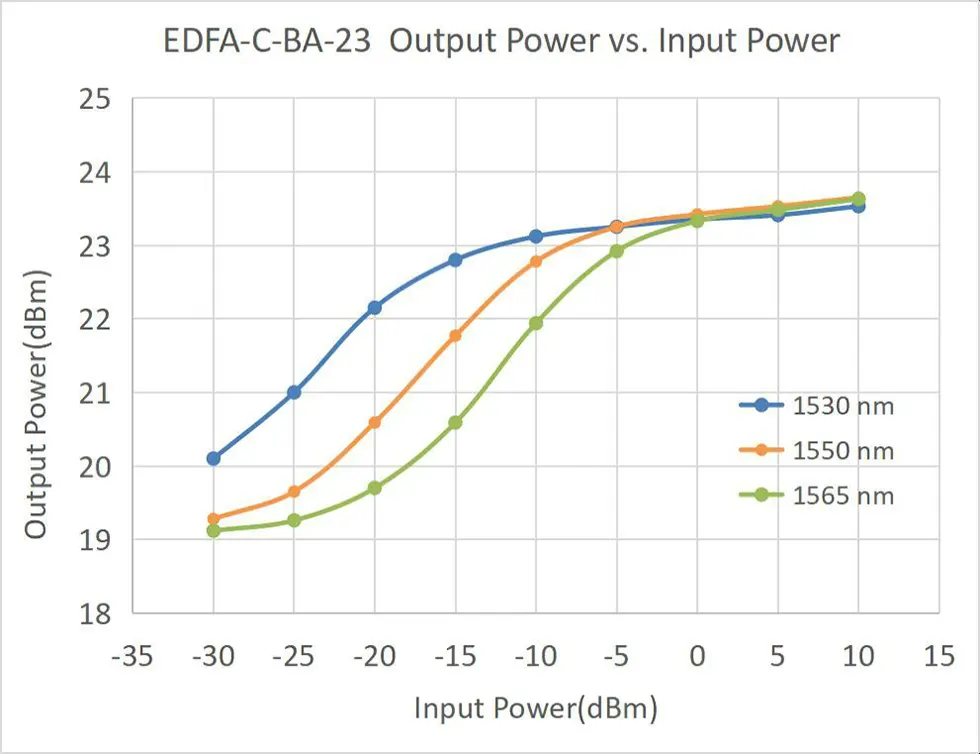

● Tipik Xarakterik Əyri

● Standart Aksesuarlar

Sifariş vermək məlumat

məsələn: EDFA-C-BA-23-SM-M

(Sifariş məlumatı: C-band Erbium qatqılı Fiber Gücləndirici Gücləndirici, 23dBm çıxış gücü, SMF-28efiber ilə, modul paketi).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10-15 iş günü çəkir. (Stokda bəziləri varsa, daha sürətli olacaq göndərildi.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Addımlar

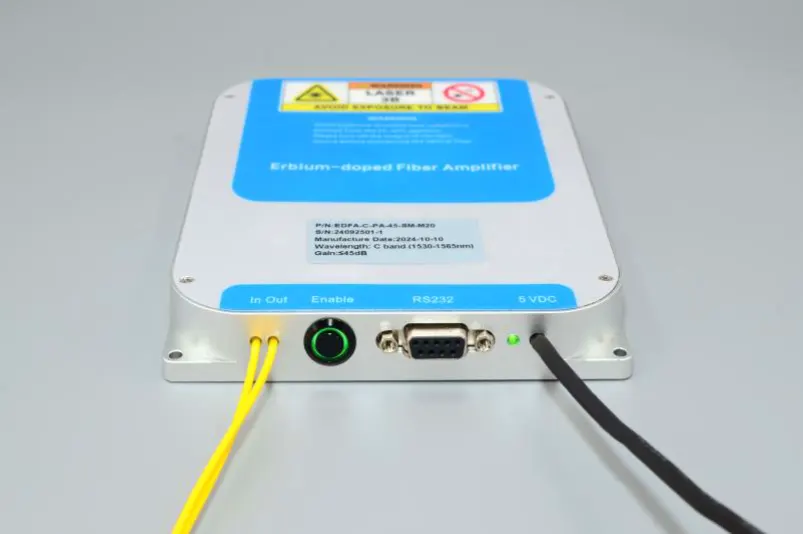

Addım 1. Görünüş: Ön tərəf EDFA ardıcıl olaraq giriş və çıxış optik lifləri ilə təchiz edilmişdir optik gücləndirmə çıxışı aktivləşdirmə açarı, ana kompüter rabitəsi interfeys (standart RS232 DB9), güc göstərici işığı və elektrik kabeli (standart DC 5V).

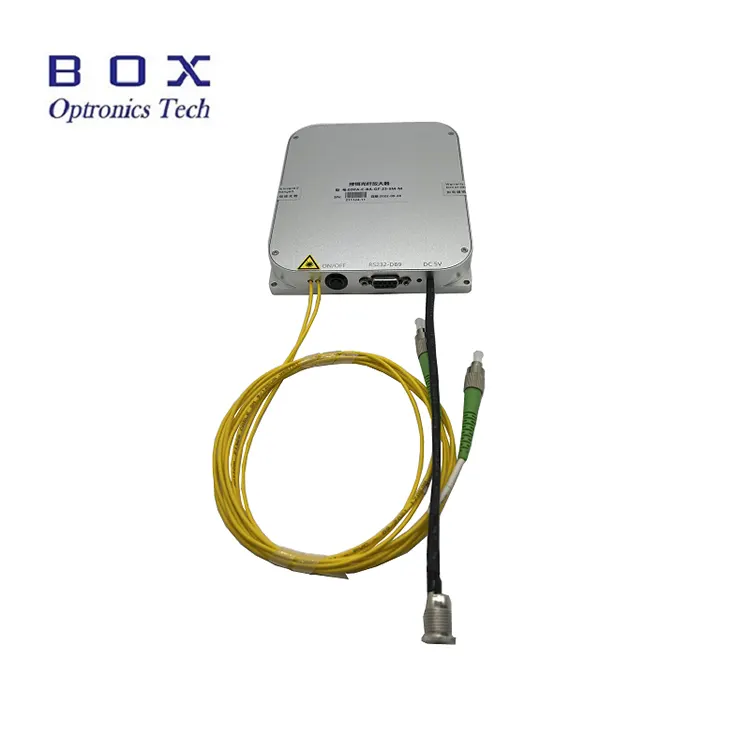

Step2. Enerji təchizatı: Güc port standart DC5.5×2.1mm gücdür interfeysi və uyğun DC5V DC güc adapteri təmin ediləcək məhsul fabrikdən çıxır. Güc adapteri və arasında əlaqə üsulu EDFA modulu aşağıdakı şəkildə göstərilmişdir. istifadə etdiyinizə əmin olun orijinal uyğun güc adapteri. Qeyri-münasib güc adapterindən istifadə EDFA-nın düzgün işləməməsinə və ya EDFA-nın zədələnməsinə səbəb ola bilər. U formalı konnektorun enerji təchizatı xətti də istifadəçilərin a-ya qoşulması üçün təmin edilə bilər kommutasiya enerji təchizatı, lakin satınalma zamanı əvvəlcədən təklif edilməlidir.

Addım 3. Fiber jumperlərin birləşdirilməsi:Açıq optik lif konnektorunun toz qapağı, lif son üzünü yoxlayın və digər optikləri birləşdirməzdən əvvəl heç bir çirklənmə və zərərin olmadığını təsdiqləyin lif cihazları və ya sınaq avadanlığı. Yüksək güclü EDFA-nın çıxış lifi üçün modeldə birləşmə üçün fusion splicing metodundan istifadə etmək tövsiyə olunur.

Setp4.İstilik Dağılımı:Bu erbium qatqılı lif gücləndirici modulu müəyyən miqdarda istilik yaradır. The gücləndiricinin alt səthi (mətnsiz tərəf) yaxın olmalıdır istilik qəbuledicisi, istilik ötürmə qanadları və ya metal səthlə əlaqə saxlayın istifadəçi şassisinin alt hissəsi. Müvafiq havanın soyudulmasına nail olmaq tövsiyə olunur yaxşı istilik yayılması effekti. Tövsiyə olunan optimal iş mühiti temperatur -5 ~ +35°C arasındadır. Zaman ətraf mühitin temperaturu 50℃-dən çox, gözləmə vəziyyətində olan gücləndirici işə düşməyəcək. Ətraf mühitin temperaturu olduqda 55℃-dən çox, işlək vəziyyətdə olan gücləndirici avtomatik olaraq lazer çıxışını dayandıracaq və daxil olacaq özünü qorumaq üçün gözləmə vəziyyəti. Ətraf mühitin temperaturu 50 ℃-ə endikdə, gücləndirici avtomatik olaraq çıxışı davam etdirəcək.

Addım 5. Giriş Optik Gücü: Bu erbium qatqılı fiber gücləndiricinin həddi yoxdur giriş optik siqnal gücü üçün tələb. Orta gücü olduqda giriş optik siqnalı sıfıra yaxın gücə endirilir, gücləndirici hələ də qalacaq iş vəziyyətini qoruyun və çıxış portu spontan emissiyaya sahib olacaq çıxış. Bununla birlikdə, daha ideal gücləndirmə effekti və siqnaldan səs-küy əldə etmək üçün nisbəti, güc daxilində giriş optik gücünü idarə etmək tövsiyə olunur test vərəqində və ya məhsulun spesifikasiyasında təsvir edilən diapazon.

Step6.Host Kompüter Nəzarəti: Bu gücləndirici modul məhsuldur və lazımdır tənzimləmək və nəzarət etmək üçün xüsusi host kompüter proqramı ilə birləşdirilə bilər EDFA-nın iş vəziyyəti və əməliyyat parametrləri. İstifadəçinin kompüter ehtiyacları USB-232 serial port driver proqramını və EDFA host kompüterini quraşdırmaq üçün şirkətimiz tərəfindən təmin edilən nəzarət proqramı. USB-232 serial port sürücüsü proqram quraşdırılmalıdır, əks halda əsas kompüter proqramı qoşula bilməz və EDFA modulu ilə normal əlaqə saxlayın. Qeyd etmək lazımdır ki, USB-232 seriya portu sürücüsü proqramı faktiki USB-232 ilə uyğun olmalıdır serial port kabeli istifadə olunur. EDFA əsas kompüterinin proqram versiyasının nömrəsi proqram təminatı üzərində qeyd olunan proqram versiyası nömrəsinə uyğun olmalıdır məhsul test vərəqi.

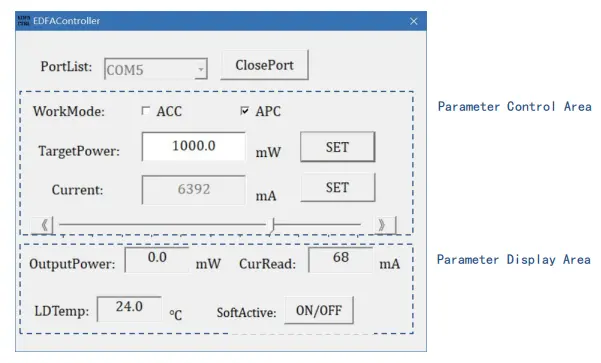

Addım 7. Əsas Kompüter Proqramı İnterfeysi: Əsas kompüter proqramı tərəfindən göstərilə bilən məlumat daxildir gücləndiricinin iş rejimi, çıxış optik gücünün hədəf dəyəri, nasos lazeri cari hədəf dəyəri və temperatur monitorinqi statusu.

Addım 8. Xüsusi Əməliyyat: Sonra əsas kompüter proqramını işə salaraq, əvvəlcə düzgün seriya portunu seçin seriya port ardıcıllığında PortList nömrəsini daxil edin, açmaq üçün OpenPort düyməsini klikləyin serial port. Bu zaman Cari Oxu və LDTemp pəncərələri görünəcək modulun iş cərəyanı və nasos temperaturu. Hədəfi daxil edin TargetPower pəncərəsində optik güc dəyərini seçin və SET düyməsini basın. Nə vaxt EDFA modulunun düymə açarı və üzərindəki SoftActive düyməsi proqram hər ikisi işə salınıb, parametr qüvvəyə minir və EDFA-da optik var güc çıxışı.

Addım 9. İdarəetmə rejimi: Standart model bu lif gücləndiricisi iki iş rejimini, avtomatik cərəyan nəzarətini dəstəkləyir rejimi (ACC rejimi) və avtomatik güc idarəetmə rejimi (APC rejimi). Siz dəyişə bilərsiniz WorkMode seçimi vasitəsilə bu iki iş rejimi arasında. keçid edərkən, zəhmət olmasa, əvvəlcə Aktiv düymə keçidini söndürməyi unutmayın. (* Bəzi gücləndirici modellər yalnız EDFA-C-PA kimi ACC rejimini dəstəkləyir). ACC rejimində nasosu daxil edin Cari pəncərədə cari dəyəri seçin və SET düyməsini basın və ya birbaşa sürükləyin nasosun cərəyan dəyərini təyin etmək üçün sol və sağ sürgülər. APC rejimində daxil edin TargetPower pəncərəsində hədəf optik güc dəyərini seçin və SET düyməsini basın düyməsi.

Addım 10. Çıxış Aktivləşdirilməsi: Zaman Modulun qarşısındakı düymə keçidini və SoftActive düyməsini aktivləşdirin proqramı işə salın, həm işə salınır, həm parametr qüvvəyə minir, həm də gücləndiricinin lazer çıxışı var və LAZER göstərici işığı yanır. ON/OFF düyməsi qırmızı rənglə göstəriləcək. Parametr monitorinqində OutputPower sahə cari faktiki çıxış optik gücünü göstərir, CurRead cərəyanı göstərir nasos cərəyanı və LDTemp daxili temperaturu göstərir.

Addım 11. Kapatma: Əvvəlcə söndürün Gücləndiricinin yan tərəfindəki ON/OFF düyməsi və SoftActive düyməsi proqramı yandırın, serial portu bağlamaq üçün ClosePort düyməsini basın və sonra proqramı bağlayın.

Addım 12. Parametr Yaddaş:Rejim və nəzarət proqramı tərəfindən təyin edilmiş parametrlər avtomatik olaraq içəridə saxlanacaqdır EDFA modulu və söndürmə yaddaşı funksiyasına malikdir. Ehtiyac yoxdursa EDFA parametrlərini dəyişdirmək üçün əsas kompüterə qoşulmaq lazım deyil yenidən istifadə edərkən.

Əməliyyat qeydləri və Baxım

● Başladıqda, əvvəlcə elektrik açarı və açar açarının olduğunu təsdiqləyin söndürülür və sonra enerji təchizatını qoşun. Söndürəndə ilk olaraq açar açarı söndürün və çıxışdan sonra enerji təchizatını ayırın göstərici işığı sönür. enerji təchizatını birbaşa kəsməyin EDFA işləyir.

● Çıxışı tez-tez daxil etmək və ayırmaq tövsiyə edilmir artmasına səbəb ola biləcək tozun çirklənməsinin qarşısını almaq üçün lif konnektorları lif birləşdiricisinin son üzünün daxil edilməsinin itirilməsi və ya yanması.

● Fiber birləşdiriciləri tüysüz salfetlə təmizləyin və a ilə yoxlayın qoşulmazdan əvvəl lif sonu detektoru. Həmişə lifləri birləşdirin/ayrın üzün yanmasının qarşısını almaq üçün güc olmadan. Fiber optik bağlayıcılar olmalıdır toz qapaqları ilə örtülmüşdür.

● Çıxış lifinin başqa bir lifə qoşulması lazımdırsa, odur fusion splicer istifadə etmək tövsiyə olunur.

● Nəm, toz və korroziyaya qarşı tədbir alın; mağaza quru yerdə.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
