C-band Erbium qatqılı Fiber Ön Gücləndirici

Mündəricat

1. Giriş C-band Erbium qatqılı Fiber Ön Gücləndirici

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Sitat şərtləri və ödəniş

9. Göndərmə vaxtı

10. Əməliyyat addımları

11. Əməliyyat Qeydləri və Baxım

12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

C-band Erbium qatqılı Fiber Ön Gücləndiricilər nəzərdə tutulmuşdur optik qəbuledicidən əvvəl həssaslığı yaxşılaşdırmaq üçün. Əvvəlcədən gücləndiricidir diapazonunda kiçik optik siqnalların gücləndirilməsi üçün xüsusi olaraq istifadə olunur -45~25dbm. Kiçik bir siqnalın tipik qazancı 35 ~ 45 dB qədər yüksəkdir və səs-küy 4,5 dB-dən azdır. Onlar lazerin gücünü gücləndirmək üçün istifadə edilə bilər 1530~1565nm dalğa uzunluğu diapazonunda siqnallar. Avtomatik cərəyan Nəzarət (ACC) iş rejimi. Əmrlər və idarəetmə proqramı PC üçün təmin edilmişdir əməliyyat.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətlər

● Geniş dalğa uzunluğu diapazonu-1530~1565nm;

● Aşağı səs-küy <4,5 dB;

● Üçün sensor ekran/DB9 Qadın(RS232) rabitə interfeysi asan əməliyyat.

Məhsul Tətbiqlər

● Optik fiber rabitə;

● Optik lif sensoru;

● Lif lazer.

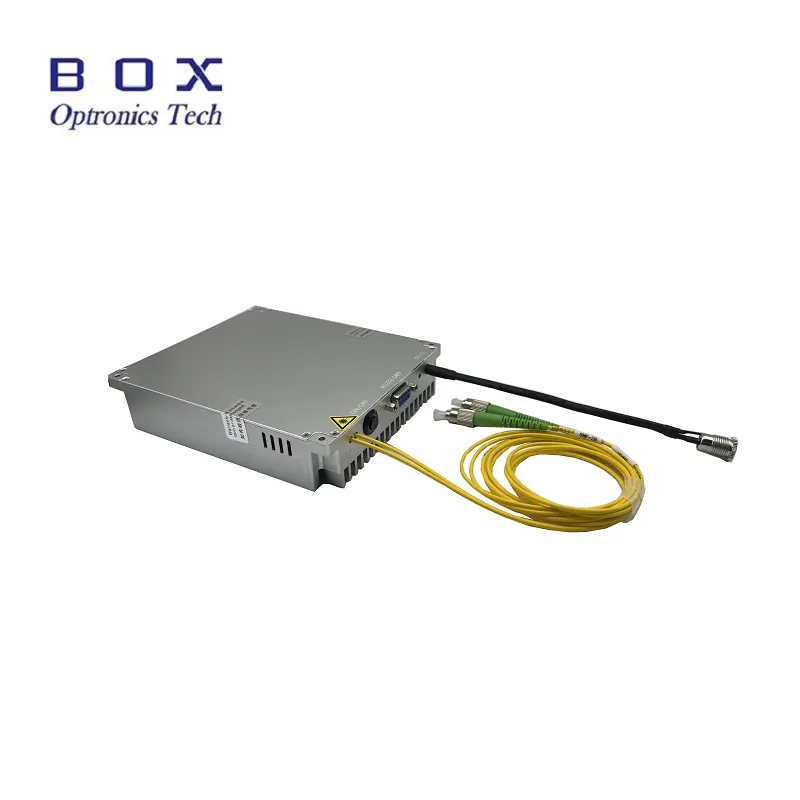

Məhsul Təfərrüatlar

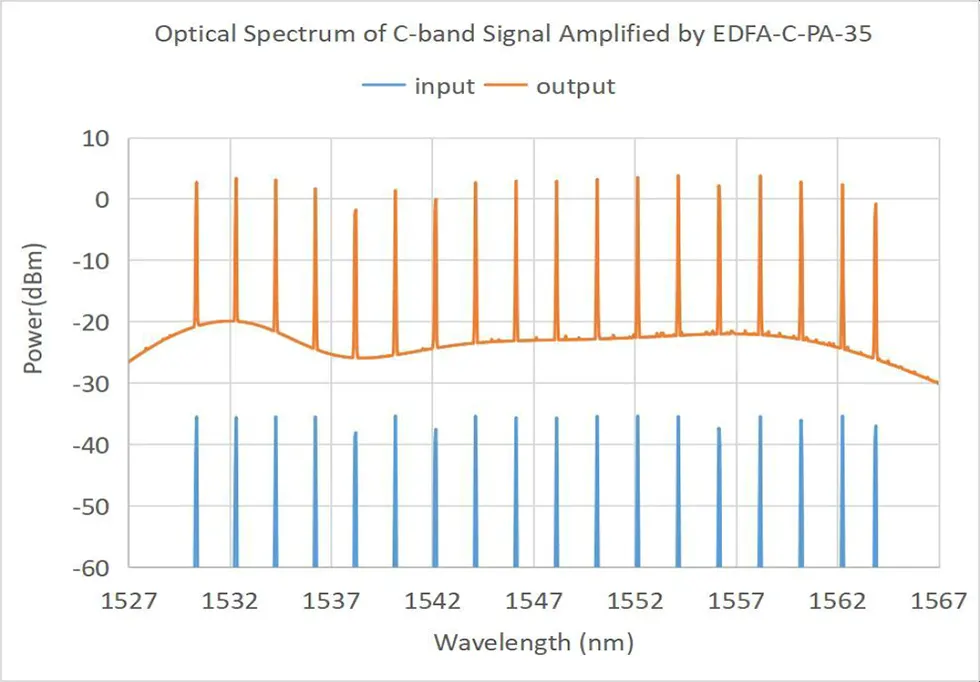

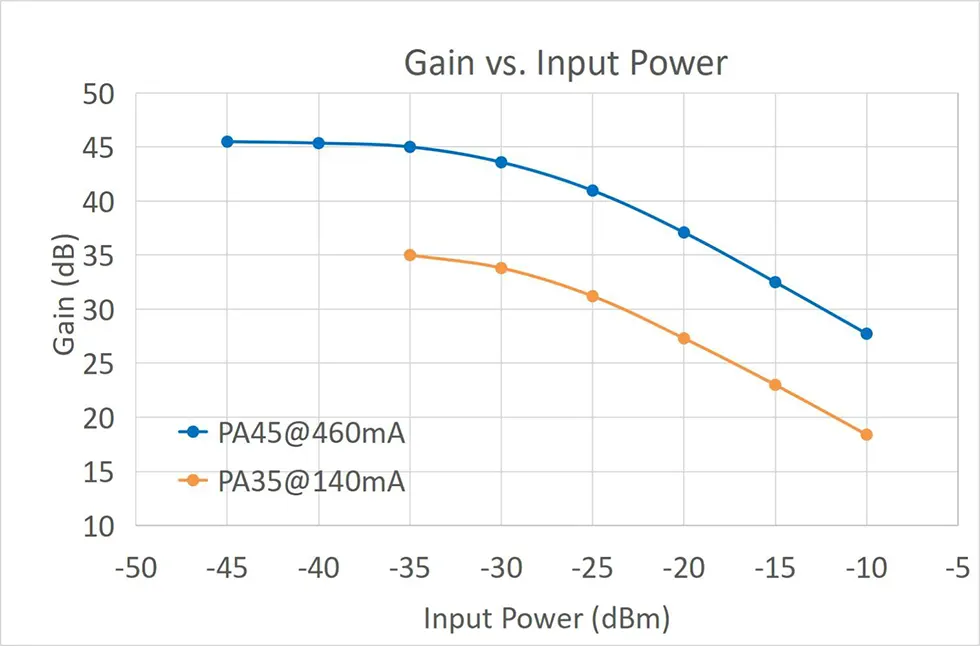

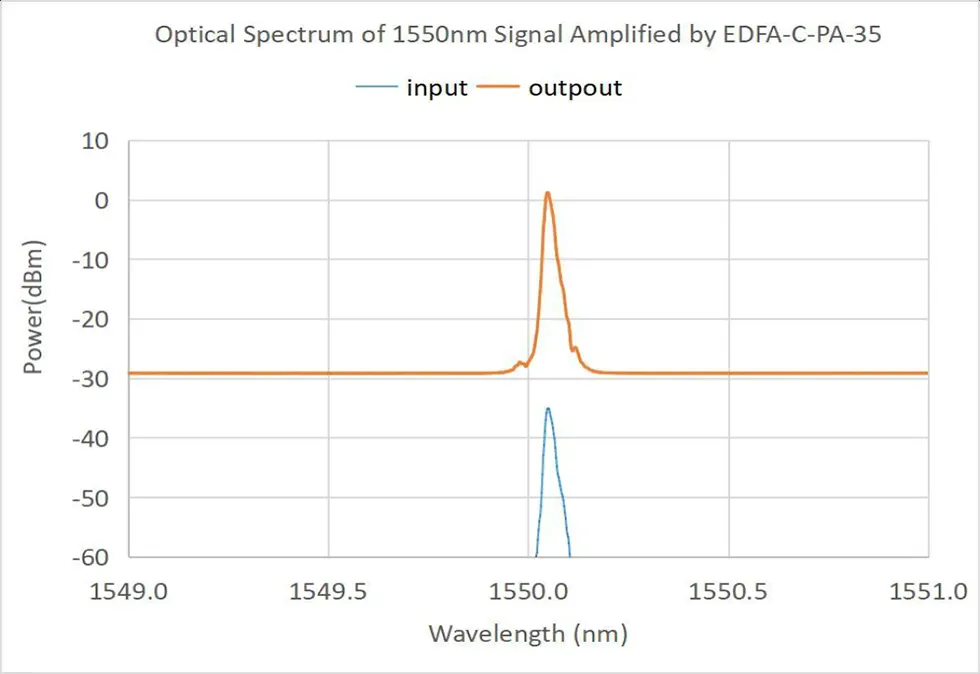

● Tipik Xarakterik Əyri

Sifariş məlumatı

məsələn:EDFA-PA-C-35-SM-M

(Sifariş məlumatı: C-band Erbium ilə qatqılı Fiber Əvvəlcədən gücləndirici, 35 dBms kiçik siqnal qazancı, SMF-28efiber, modul paketi ilə).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10-15 iş günü çəkir. (Stokda bəziləri varsa, daha sürətli olacaq göndərildi.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Addımlar

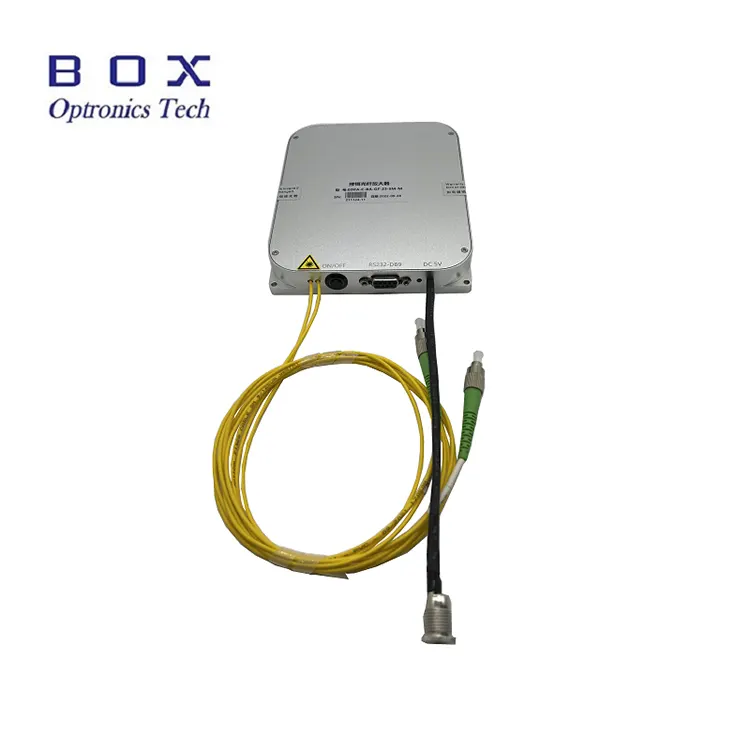

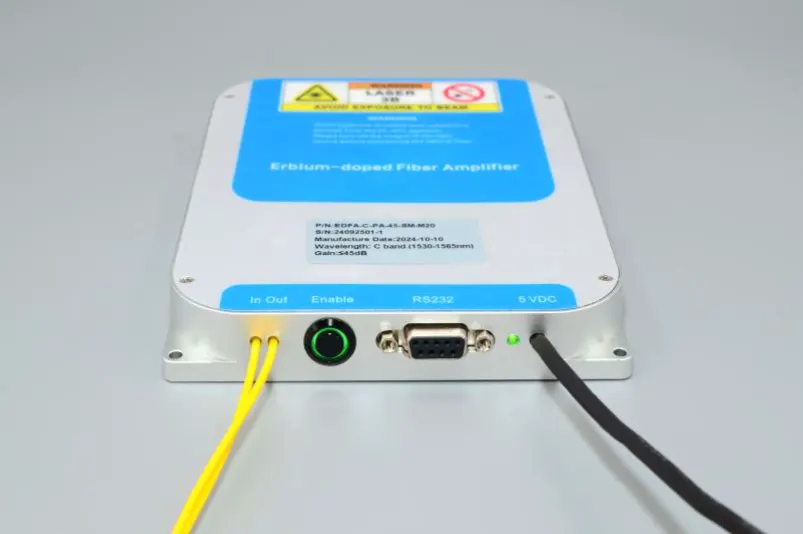

Addım 1. Görünüş: Ön tərəf EDFA ardıcıl olaraq giriş və çıxış optik lifləri ilə təchiz edilmişdir optik gücləndirmə çıxışı aktivləşdirmə açarı, ana kompüter rabitəsi interfeys (standart RS232 DB9), güc göstərici işığı və elektrik kabeli (standart DC 5V).

Step2. Enerji təchizatı: Güc port standart DC5.5×2.1mm gücdür interfeysi və uyğun DC5V DC güc adapteri təmin ediləcək məhsul fabrikdən çıxır. Güc adapteri və arasında əlaqə üsulu EDFA modulu aşağıdakı şəkildə göstərilmişdir. istifadə etdiyinizə əmin olun orijinal uyğun güc adapteri. Qeyri-münasib güc adapterindən istifadə EDFA-nın düzgün işləməməsinə və ya EDFA-nın zədələnməsinə səbəb ola bilər. U formalı konnektorun enerji təchizatı xətti də istifadəçilərin a-ya qoşulması üçün təmin edilə bilər keçid enerji təchizatı, lakin bu zamanı əvvəlcədən təklif edilməlidir satınalma.

Addım 3. Fiber jumperlərin birləşdirilməsi:Açıq optik lif konnektorunun toz qapağı, lif son üzünü yoxlayın və digər optikləri birləşdirməzdən əvvəl heç bir çirklənmə və zərərin olmadığını təsdiqləyin lif cihazları və ya sınaq avadanlığı. Yüksək güclü EDFA-nın çıxış lifi üçün modeldə birləşmə üçün fusion splicing metodundan istifadə etmək tövsiyə olunur.

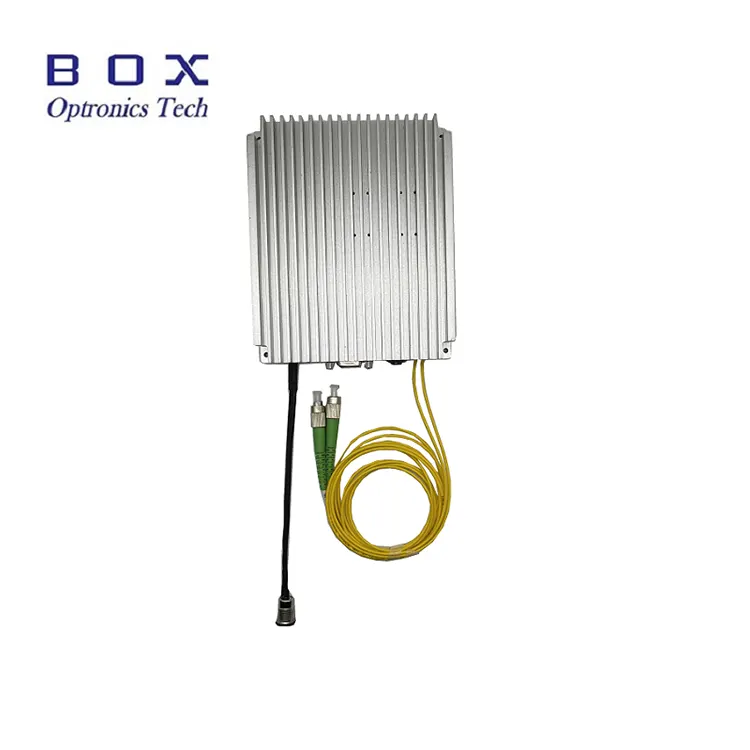

Setp4.İstilik Dağılımı:Bu erbium qatqılı lif gücləndirici modulu müəyyən miqdarda istilik yaradır. The gücləndiricinin alt səthi (mətnsiz tərəf) yaxın olmalıdır istilik qəbuledicisi, istilik ötürmə qanadları və ya metal səthlə əlaqə saxlayın istifadəçi şassisinin alt hissəsi. Müvafiq havanın soyudulmasına nail olmaq tövsiyə olunur yaxşı istilik yayılması effekti. Tövsiyə olunan optimal iş mühiti temperatur -5 ~ +35°C arasındadır. Zaman ətraf mühitin temperaturu 50℃-dən çox, gözləmə vəziyyətində olan gücləndirici işə düşməyəcək. Ətraf mühitin temperaturu olduqda 55℃-dən çox, işlək vəziyyətdə olan gücləndirici avtomatik olaraq lazer çıxışını dayandıracaq və daxil olacaq özünü qorumaq üçün gözləmə vəziyyəti. Ətraf mühitin temperaturu 50 ℃-ə endikdə, gücləndirici avtomatik olaraq çıxışı davam etdirəcək.

Addım 5. Giriş Optik Gücü: Bu erbium qatqılı fiber gücləndiricinin həddi tələbi yoxdur giriş optik siqnal gücü üçün. Giriş optikinin orta gücü olduqda siqnal sıfıra yaxın gücə endirilirsə, gücləndirici hələ də gücünü qoruyacaq iş vəziyyəti və çıxış portu kortəbii emissiya çıxışına sahib olacaq. Bununla belə, daha ideal gücləndirmə effekti və siqnal-küy nisbəti əldə etmək üçün, giriş optik gücünü güc diapazonunda idarə etmək tövsiyə olunur test vərəqində və ya məhsulun spesifikasiyasında təsvir edilmişdir.

Step6.Host Kompüter Nəzarəti: Bu gücləndirici modul məhsuldur və lazımdır tənzimləmək və nəzarət etmək üçün xüsusi host kompüter proqramı ilə birləşdirilə bilər EDFA-nın iş vəziyyəti və əməliyyat parametrləri. İstifadəçinin kompüter ehtiyacları USB-232 serial port driver proqramını və EDFA host kompüterini quraşdırmaq üçün şirkətimiz tərəfindən təmin edilən nəzarət proqramı. USB-232 serial port sürücüsü proqram quraşdırılmalıdır, əks halda əsas kompüter proqramı qoşula bilməz və EDFA modulu ilə normal əlaqə saxlayın. Qeyd etmək lazımdır ki, USB-232 seriya portu sürücüsü proqramı faktiki USB-232 ilə uyğun olmalıdır serial port kabeli istifadə olunur. EDFA əsas kompüterinin proqram versiyasının nömrəsi proqram təminatı üzərində qeyd olunan proqram versiyası nömrəsinə uyğun olmalıdır məhsul test vərəqi.

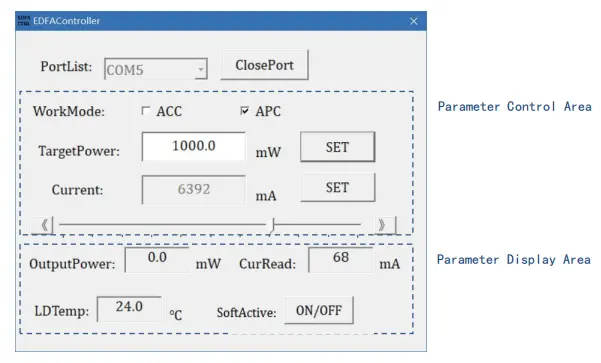

Addım 7. Əsas Kompüter Proqramı İnterfeysi: Əsas kompüter proqramı tərəfindən göstərilə bilən məlumat daxildir gücləndiricinin iş rejimi, çıxış optik gücünün hədəf dəyəri, nasos lazeri cari hədəf dəyəri və temperatur monitorinqi statusu.

Addım 8. Xüsusi Əməliyyat: Başladıqdan sonra ana kompüter proqramında əvvəlcə düzgün seriya port nömrəsini seçin serial port ardıcıllığı PortList, serialı açmaq üçün OpenPort düyməsini klikləyin liman. Bu zaman Cari Oxu və LDTemp pəncərələri göstərəcək modulun iş cərəyanı və nasos temperaturu. Hədəf optik daxil edin TargetPower pəncərəsində güc dəyərini seçin və SET düyməsini basın. Düyməni basdıqda EDFA modulunun açarı və proqram təminatının SoftActive düyməsinin açarıdır hər ikisi işə salındıqda, parametr qüvvəyə minir və EDFA optik güc çıxışına malikdir.

Addım 9. İdarəetmə rejimi: Standart model bu lif gücləndiricisi iki iş rejimini, avtomatik cərəyan nəzarətini dəstəkləyir rejimi (ACC rejimi) və avtomatik güc idarəetmə rejimi (APC rejimi). Siz dəyişə bilərsiniz WorkMode seçimi vasitəsilə bu iki iş rejimi arasında. keçid edərkən, zəhmət olmasa, əvvəlcə Aktiv düymə keçidini söndürməyi unutmayın. (* Bəzi gücləndirici modellər yalnız EDFA-C-PA kimi ACC rejimini dəstəkləyir). ACC rejimində nasosu daxil edin Cari pəncərədə cari dəyəri seçin və SET düyməsini basın və ya birbaşa sürükləyin nasosun cərəyan dəyərini təyin etmək üçün sol və sağ sürgülər. APC rejimində daxil edin TargetPower pəncərəsində hədəf optik güc dəyərini seçin və SET düyməsini basın düyməsi.

Addım 10. Çıxış Aktivləşdirilməsi: Zaman Modulun qarşısındakı düymə keçidini və SoftActive düyməsini aktivləşdirin proqramı işə salın, həm işə salınır, həm parametr qüvvəyə minir, həm də gücləndiricinin lazer çıxışı var və LAZER göstərici işığı yanır. ON/OFF düyməsi qırmızı rənglə göstəriləcək. Parametr monitorinqində OutputPower sahə cari faktiki çıxış optik gücünü göstərir, CurRead cərəyanı göstərir nasos cərəyanı və LDTemp daxili temperaturu göstərir.

Addım 11. Kapatma: Əvvəlcə söndürün Gücləndiricinin yan tərəfindəki ON/OFF düyməsi və SoftActive düyməsi proqramı yandırın, serial portu bağlamaq üçün ClosePort düyməsini basın və sonra proqramı bağlayın.

Addım 12. Parametr Yaddaş:Rejim və nəzarət proqramı tərəfindən təyin edilmiş parametrlər avtomatik olaraq içəridə saxlanacaqdır EDFA modulu və söndürmə yaddaşı funksiyasına malikdir. Ehtiyac yoxdursa EDFA parametrlərini dəyişdirmək üçün əsas kompüterə qoşulmaq lazım deyil yenidən istifadə edərkən.

Əməliyyat qeydləri və Baxım

● Çıxış lifinin başqa bir lifə qoşulması lazımdırsa, odur fusion splicer istifadə etmək tövsiyə olunur.

● Başladıqda, əvvəlcə elektrik açarı və açar açarının olduğunu təsdiqləyin söndürülür və sonra enerji təchizatını qoşun. Söndürəndə ilk olaraq açar açarı söndürün və çıxışdan sonra enerji təchizatını ayırın göstərici işığı sönür. enerji təchizatını birbaşa kəsməyin EDFA işləyir.

● Fiber birləşdiriciləri tüysüz salfetlə təmizləyin və a ilə yoxlayın qoşulmazdan əvvəl lif sonu detektoru. Həmişə lifləri birləşdirin/ayrın üzün yanmasının qarşısını almaq üçün güc olmadan. Fiber optik bağlayıcılar olmalıdır toz qapaqları ilə örtülmüşdür.

● Çıxışı tez-tez daxil etmək və ayırmaq tövsiyə edilmir artmasına səbəb ola biləcək tozun çirklənməsinin qarşısını almaq üçün lif konnektorları lif birləşdiricisinin son üzünün daxil edilməsinin itirilməsi və ya yanması.

● Avadanlığı quru saxlayın və quru yerdə saxlayın.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
