Mikro Modul C-bandlı Erbium qatqılı Fiber Gücləndirici Gücləndirici

Mündəricat

1. Giriş Mikro Modul C-bandlı Erbium qatqılı Fiber Gücləndirici Gücləndirici

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi

8. Sitat şərtləri və ödəniş

9. Göndərmə vaxtı

10. Əməliyyat addımları

11. Əməliyyat Qeydləri və Baxım

12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

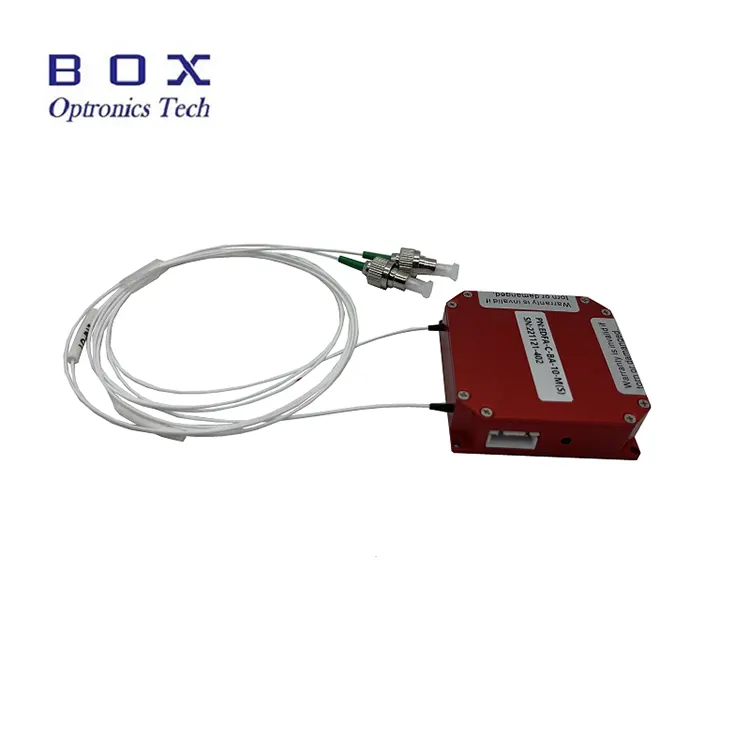

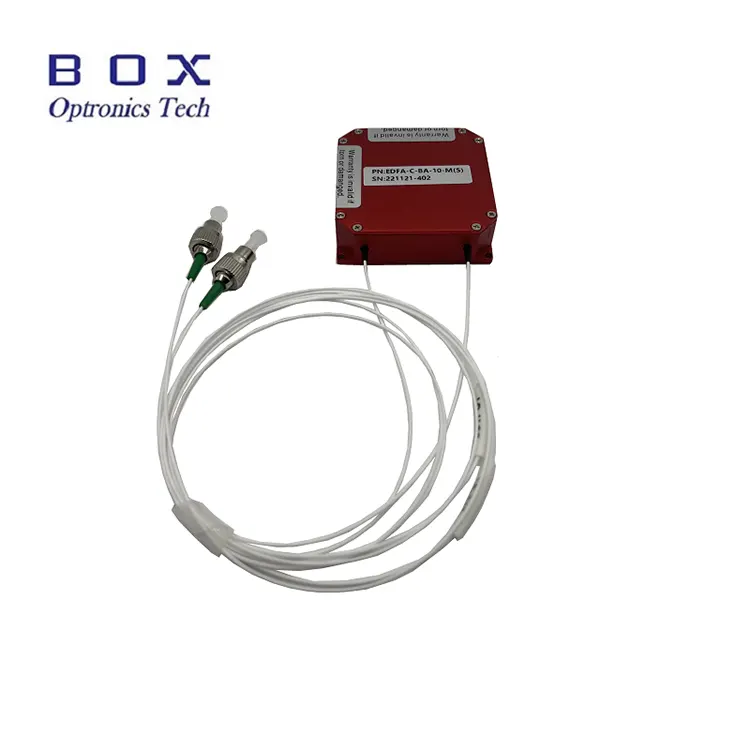

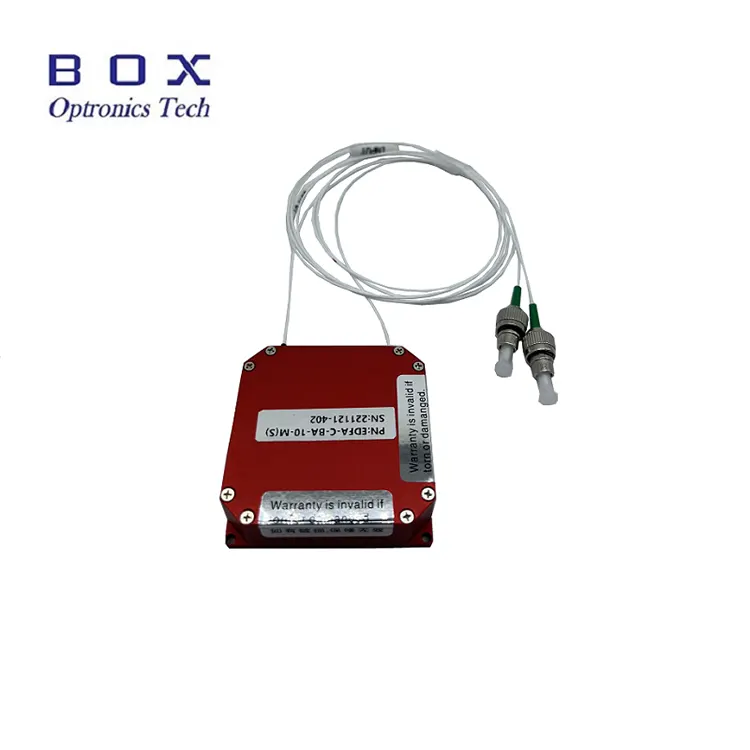

Məhsulun təqdimatı

Mikro Modul C-zolağı Erbium qatqılı Fiber Gücləndirici Gücləndiricilər məhdud məkanlarda tətbiqlər üçün nəzərdə tutulmuşdur. Ölçülər 50(W)×50(D)×15(H)mm və ya 45(W)×65(D)×10(H)mm isteğe bağlıdır. Onlar ola bilər 1530 ~ 1565nm C-bandında lazer siqnallarının güc gücləndirilməsi üçün istifadə olunur dalğa uzunluğu diapazonu. Onlar 10/13/17/20/23dBm yüksək gücə və aşağı səs-küyə malikdir. A kompüterin işləməsi üçün rabitə serial portu və elektrik kabeli verilir. Nə vaxt bu modullardan istifadə edərək, lif son üzünün təmiz olduğundan əmin olun, lazerdən xəbərdar olun giriş məhdudiyyətləri və lazımi lazer təhlükəsizlik tədbirləri alın.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətlər

● Geniş dalğa uzunluğu diapazonu-1530~1565nm;

● Subminiatür dizayn;

● Aşağı səs-küy <5dB;

● RS232/TTL idarəetmə rejimi.

Məhsul Tətbiqlər

● Optik fiber rabitə;

● Optik lif sensoru;

● Lif lazer.

Məhsul Təfərrüatlar

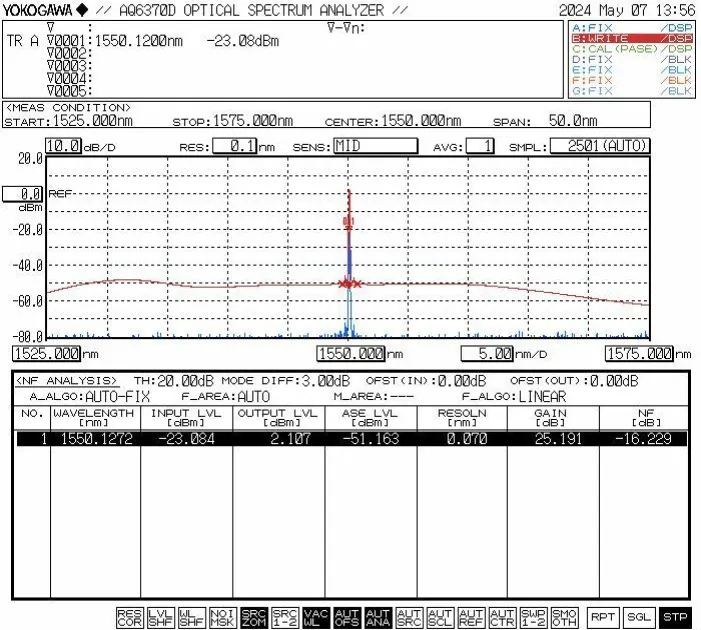

● Tipik Xarakterik Əyri

● Rabitə pin tərifi (soldan sağa: 1-dən 4-ə qədər):

Rabitə səviyyəsi TTL standartlarına uyğundur. TTL-RS232 kompüterə qoşulmaq üçün səviyyəyə çevrilmə tələb olunur.

Sifariş məlumatı

məsələn: EDFA-BA-C-23-SM-MIC

(Sifariş məlumatı: Mikro-Module C-zolağı Erbium qatqılı Fiber Gücləndirici Gücləndirici, 23 dB çıxış gücü, SMF-28efiber ilə, modul paketi).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi

Məlumat vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10-15 iş günü çəkir. (Stokda bəziləri varsa, daha sürətli olacaq göndərildi.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Addımlar

Addım 1. Qabın açılması və yığılması

Quraşdırmadan əvvəl bütün aksesuarların tamamlandığını yoxlayın.

Step2. Enerji təchizatı və lifin birləşdirilməsi Yamaq Kordonları

Enerji təchizatını qoşun; siqnal işığını girişə qoşun

Addım 3. Gücləndiricinin işə salınması

Gücləndirici gücünü yandırın. Qeyd: Əməliyyat cərəyanı və qazanc dəyərlər son bağlanma zamanı ana kompüter tərəfindən təyin olunan parametrlərdir və lazım olduqda proqram təminatı vasitəsilə dəyişdirilə bilər. Qoşmaq qəti qadağandır və ya lazer işləyərkən lif konnektorlarını ayırın.

Setp4.Shutdown

İstifadədən sonra elektrik kabelini ayırın.

Əməliyyat qeydləri və Baxım

● Gücləndirici işlək vəziyyətdə enerji təchizatını birbaşa kəsməyin fəaliyyət göstərir.

● Lifin yanmasının qarşısını almaq üçün lif birləşdiricilərini tozdan təmizləyin birləşdiricinin son üzü. Fiber konnektorunu əvvəl tozsuz linza kağızı ilə təmizləyin birləşdirin, onu lif ucu üz müfəttişi ilə yoxlayın və flanş vasitəsilə birləşdirin yalnız təmizliyi təsdiqlədikdən sonra. Əks halda, lif konnektorunun son üzü ola bilər lazer işə salındıqda yanacaq. Zaman lazersiz əməliyyat təmin edin birləşdirən flanşları və istifadə edilmədikdə lif toz qapaqlarını taxın.

● Avadanlığı quru saxlayın və quru yerdə saxlayın.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
