1550nm 3kHz Ultra Dar Xətti Fiber Lazer

Mündəricat

1. Giriş 1550nm 3kHz Ultra Dar Xətti Fiber Lazer

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Təhlükəsiz Əməliyyat Bələdçisi

7. Sifariş Məlumatı

8. Məlumat vərəqi və test vərəqi

9. Sitat şərtləri və ödəniş

10. Göndərmə vaxtı

11. Əməliyyat Qeydləri və Baxım

12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

Bu, 1550nm 3kHz Ultra Dar Xətti Fiberdir CW çıxışı olan erbium qatqılı fiber DFB lazer boşluq quruluşunu qəbul edən lazer güc 50/100/200/500/1000mW isteğe bağlı, 3dB bant genişliyi 3kHz-dən az, dalğa uzunluğu rejimi hoppanmadan sabit. Tezgah üstü və modul konfiqurasiyaları dəstəkləyir RS232 rabitə interfeysi və sistem üçün monitorinq proqramı ilə inteqrasiya. Paylanmış algılama və s. üçün uyğundur.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Spektral xəttin eni ≤3 KHz;

● Tam lifli DFB rezonans boşluğu;

● Dalğa uzunluğu rejim atlama olmadan sabit;

● DB9 Asan inteqrasiya üçün qadın (RS232) rabitə.

Məhsul Tətbiqləri

● LiDAR;

● Akustik sensorlar, hidrofonlar;

● Lif Optik Paylanmış Algılama.

Məhsul Təfərrüatları

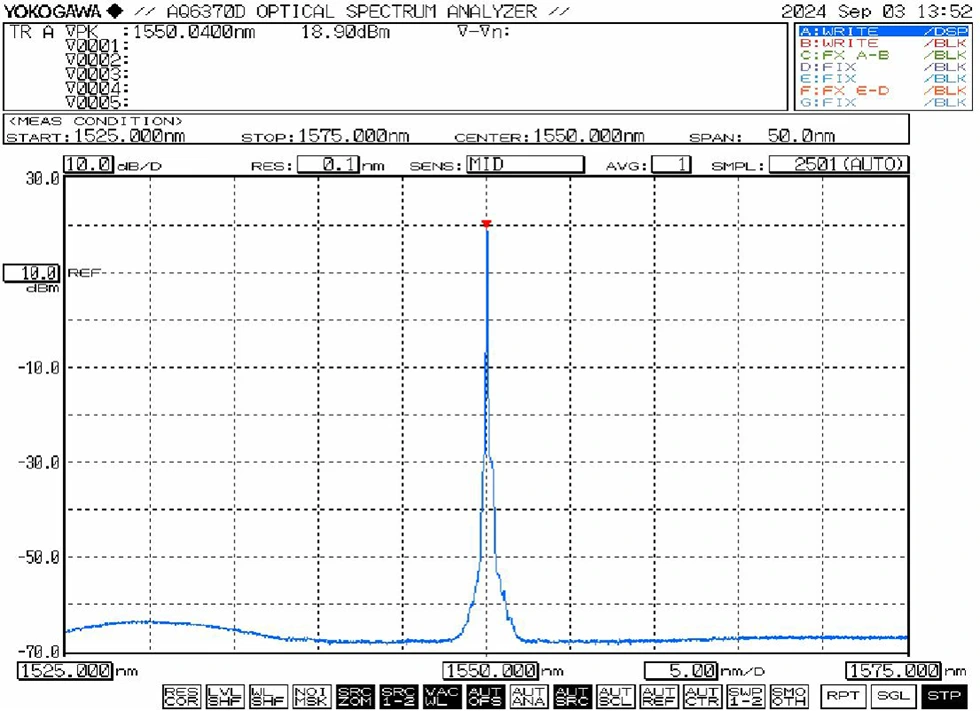

● Tipik spektr: 1550nm

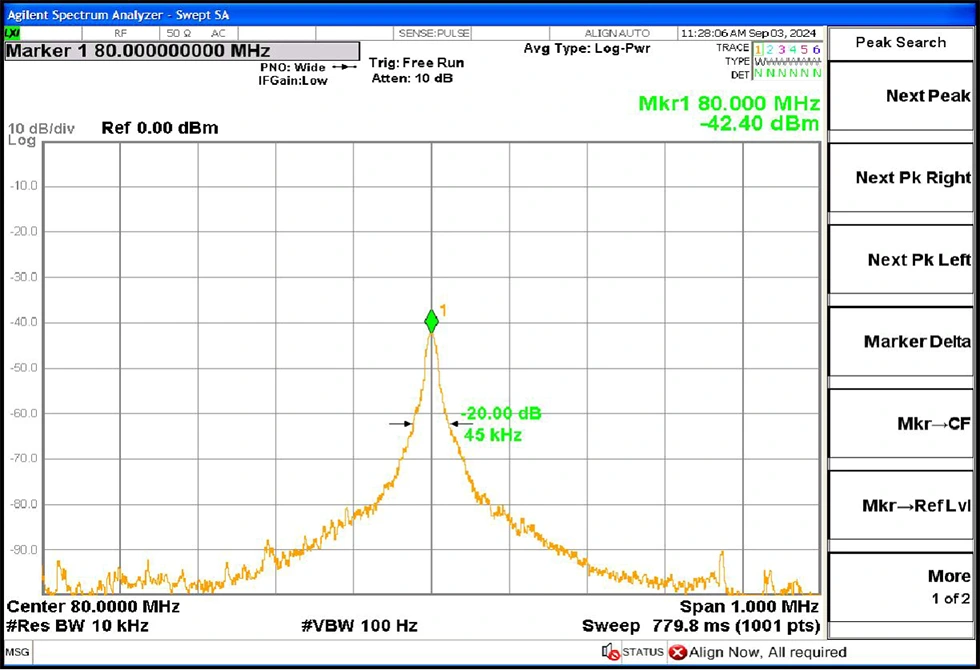

● Tipik Xətt Genişliyi: 3dB spektral xəttin eni≤3 KHz (bərabər 20dB xətt genişliyi / 20)

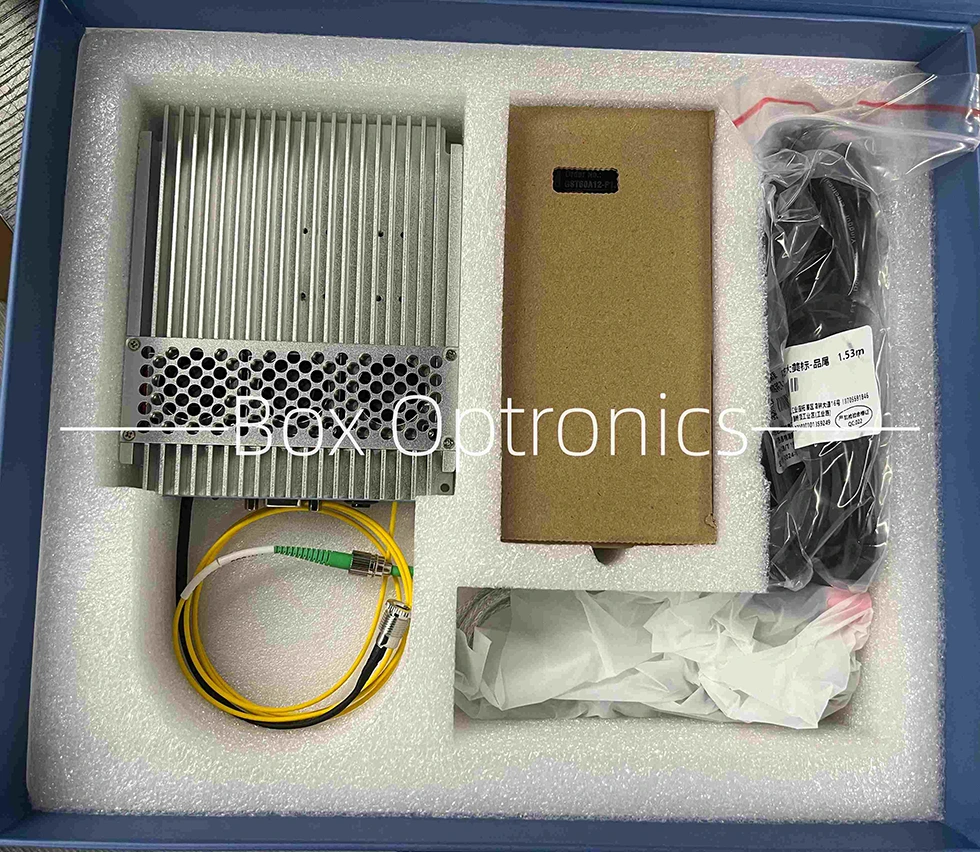

● Qablaşdırma nümunəsi

Əməliyyat Addımlar

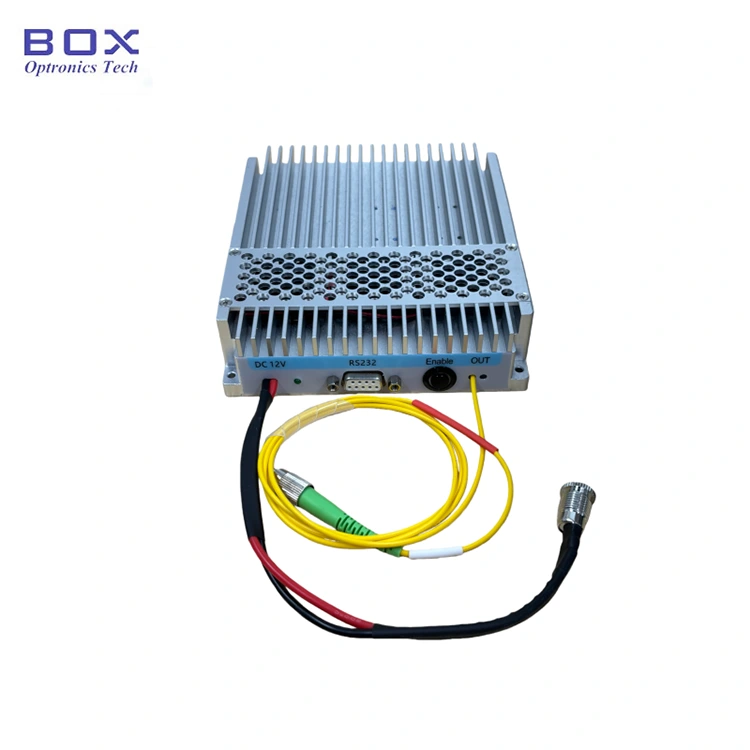

1.Görünüş: Modula güc konnektoru, güc göstəricisi, RS232 daxildir rabitə interfeysi, çıxış aktivləşdirmə açarı və lazer çıxışı lif portu.

2. Güc Təchizat: Güc portu standart DC5.5×2.1mm interfeysdən istifadə edir. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. U formalı keçid enerji təchizatına qoşulmaq üçün birləşdirici elektrik kabeli mövcuddur satın alma zamanı tələb.

3. Qoşulma Fiber Optik Jumper: Toz qapağını çıxarın lif birləşdiricisi, son üzü çirklənmə və ya zədələnmə üçün yoxlayın və əmin olun digər lif cihazlarına və ya sınaq avadanlığına qoşulmazdan əvvəl təmizlik. üçün yüksək güclü modellər, füzyon splicing tövsiyə olunur.

4. Qoşulma Host Kompüter üçün Modul: Daxil olandan istifadə edin Modulu kompüterə qoşmaq üçün USB-RS232 seriyalı məlumat kabeli. quraşdırın əlaqəni təmin etmək üçün xüsusi seriyalı sürücü (istehsalçı tərəfindən təmin edilmişdir). Sürücü olmadan host proqramı modula qoşula bilməz.

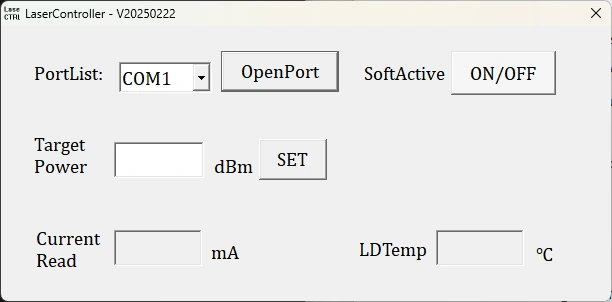

5. Proqram təminatı: Əsas proqram təminatı imkan verir vasitəsilə çıxış gücünün tənzimlənməsi və lazer çıxışının idarə edilməsi "SoftActive" düyməsi. Proqram təyin edilmiş nasos cərəyanını, çıxışını göstərir güc və temperatur monitorinqi statusu.

6.Parametr Yaddaş:Parametrlər və proqram vasitəsi ilə konfiqurasiya edilmiş status avtomatik olaraq modulda saxlanılır daxili yaddaş. Parametrlər yoxdursa, heç bir əsas kompüter bağlantısı tələb olunmur modifikasiya lazımdır.

Sifariş vermək məlumat

məsələn: NLFL-1550-50-T-SM-M

(Sifariş məlumatı: 1550nm 3kHz Ultra Dar Xətti Fiber Lazer, 50mW çıxış gücü, güc tənzimlənən, SM fiber, modul paketi).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 15 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

1. Əməliyyat Qeydləri və Baxım-1550nm 3kHz Ultra Dar Xətt Genişliyi Fiber lazer

● qarşısını almaq üçün lif konnektorlarını tez-tez qoşmaqdan/çıxmaqdan çəkinin toz yığılması və son üzün zədələnməsi.

● Fiber birləşdiriciləri tüysüz salfetlə təmizləyin və a ilə yoxlayın qoşulmazdan əvvəl lif sonu detektoru. Həmişə lifləri birləşdirin/ayrın üzün yanmasının qarşısını almaq üçün güc olmadan. İstifadə edilməmiş bağlayıcıları toz qapaqları ilə bağlayın.

● Avadanlığı quru, nəm olmayan yerdə saxlayın.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
