1550nm DFB 100KHz BTF Dar Xətt Genişliyi Lazeri

Mündəricat

1. 1550nm-in təqdimatı DFB 100KHz BTF Dar Xətt Genişliyi Lazeri

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

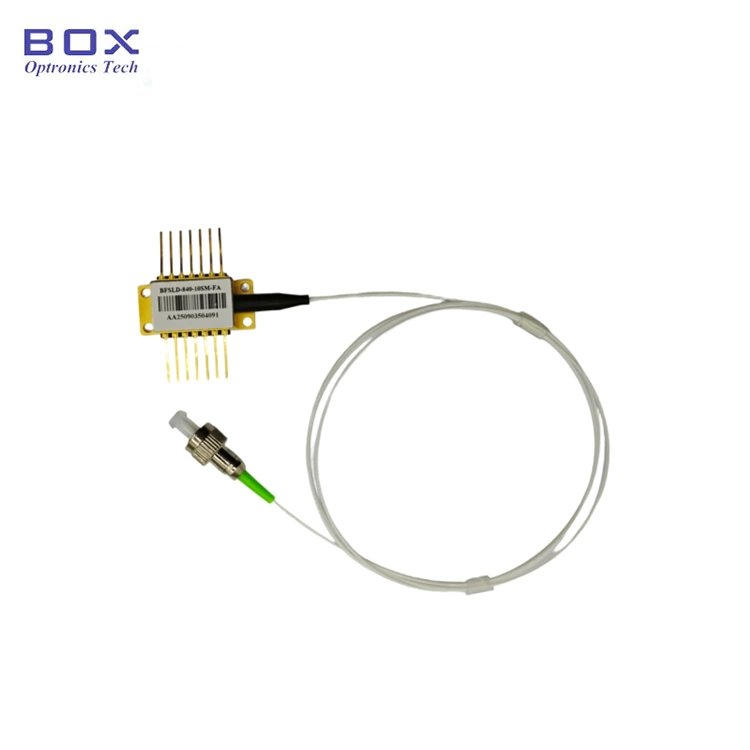

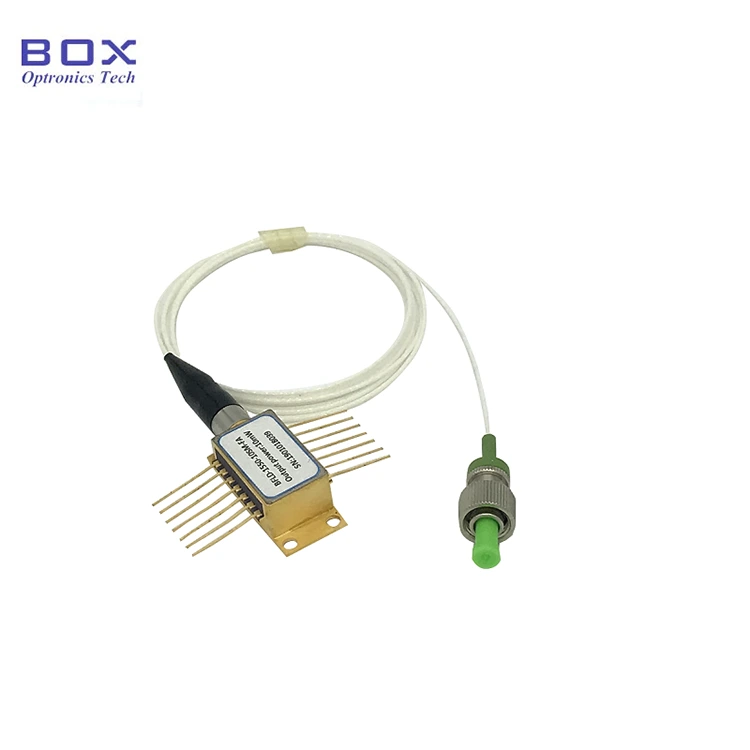

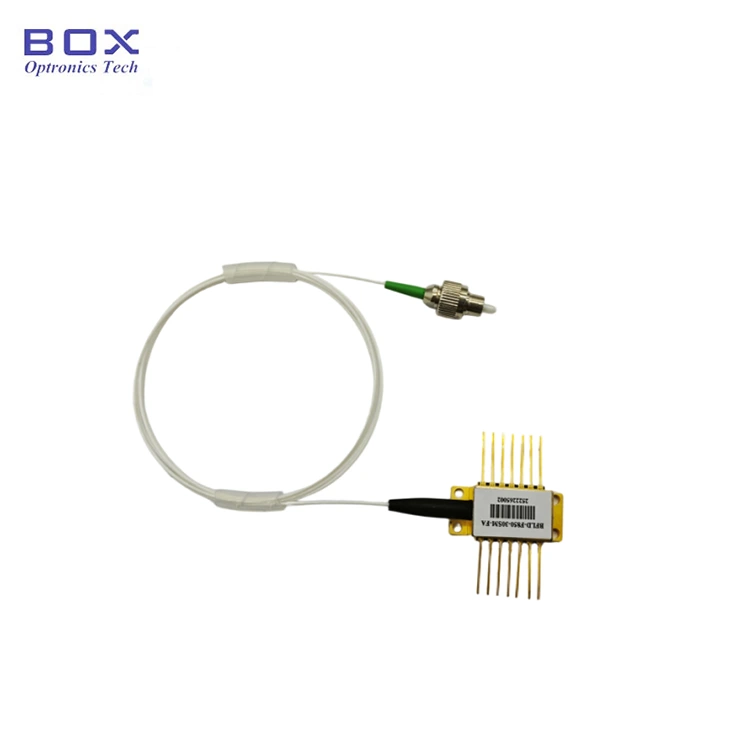

1550nm DFB 100KHz BTF Dar Xətt Genişliyi Lazeridir ultra sabit, dar zolaqlı tələb edən yüksək dəqiqlikli proqramlar üçün nəzərdə tutulmuşdur işıq mənbələri. 1550nm dalğa uzunluğunda işləyən bu lazer <100KHz xəttin eni, >50 mVt çıxış gücü. WDM (Dalğa Boyu Bölməsi) üçün idealdır Multipleksləşdirmə) sistemləri, fiber-optik zondlama və aşağı tələb edən sınaq avadanlığı xəttin genişliyi və yüksək spektral təmizlik. Bu cihaz işləyərkən a yüksək intensivlikli lazer şüası. Fiberin son üzünə birbaşa baxmayın; edir buna görə də göz zədələnməsinə səbəb ola bilər.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Çox kvant Quyu (MQW);

● Yüksək çıxış gücü > 50 mW;

● 14 pinli TEC, termistor və BTF paketi optik izolyator.

Məhsul Tətbiqləri

● Lidar;

● Laboratoriya dar xəttin eni işıq mənbələri və optik test;

● Optik lif rabitə;

● Fiber optik sensor.

Məhsul Təfərrüatlar

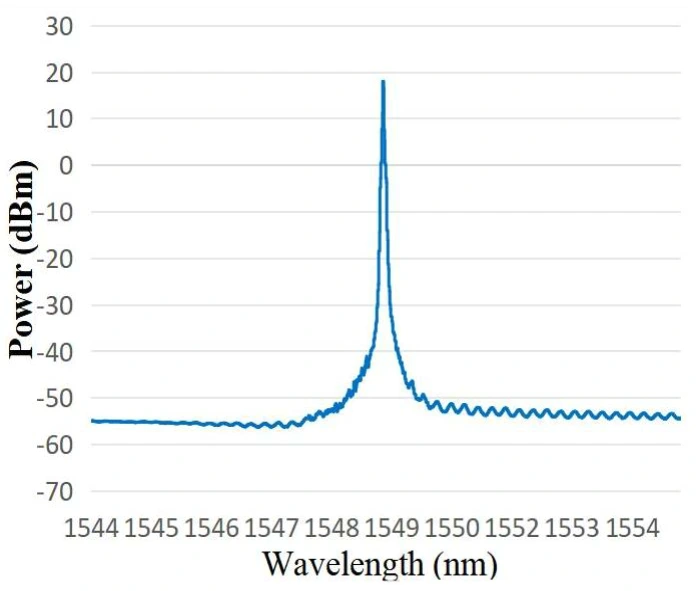

● Tipik spektr: 1549,38nm, WL tolerantlığı 1550+/-2nm ola bilər.

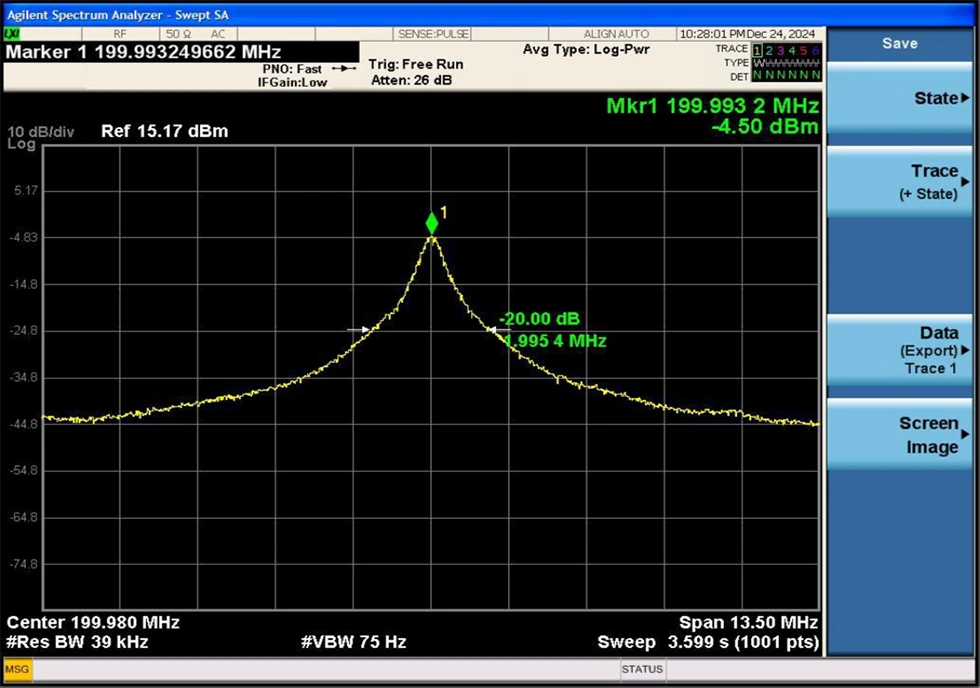

● Tipik Xətt Genişliyi: 3dB spektral xəttin eni <100 KHz (20dB-ə bərabərdir) xəttin eni / 20)

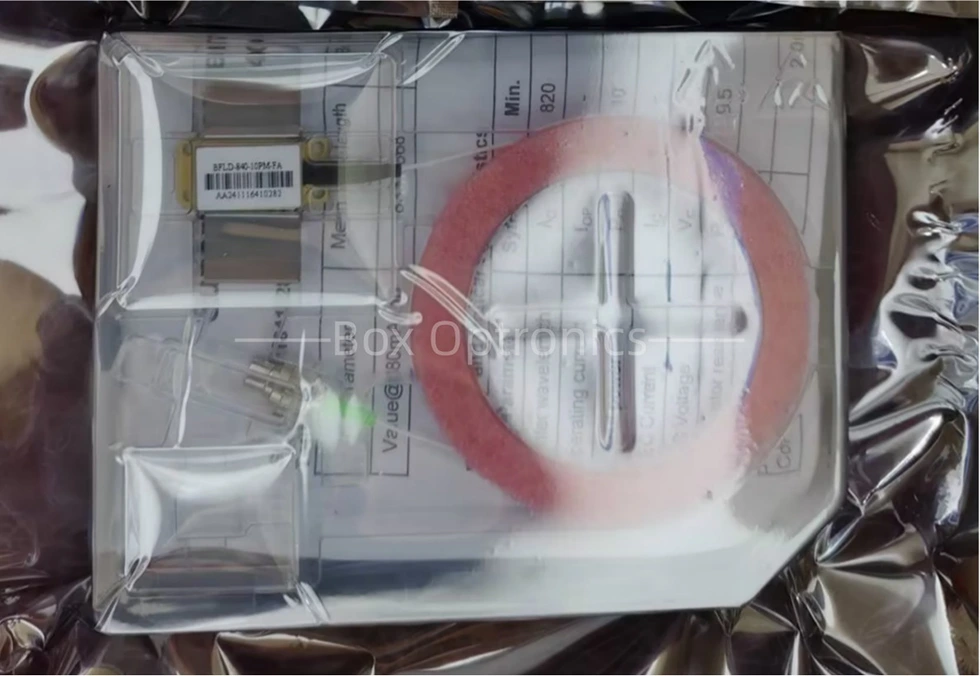

● Qablaşdırma nümunəsi

*Müstəqil cihaz; daxili sürücü yoxdur (xarici sürücü isteğe bağlıdır).

Sifariş məlumatı

məsələn: BNLD-1550-11HSM-FA2

(Sifariş məlumatı: 1550nm DFB 100KHz BTF Dar Xətti Lazer, 100mW çıxış gücü, SM fiber, FC/APC konnektoru, tip2 pin-çıxış).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10-15 iş günü lazımdır. (Əgər varsa bəziləri stokdadır, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Qeydlər

● Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; et birbaşa lifin son üzünə baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

● Bu cihaz elektrostatik təsirlərə həssasdır; buna görə də ciddi riayət etmək qablaşdırma zamanı antistatik qorunma tədbirləri tələb olunur, daşınması, istifadəsi. Bundan əlavə, qarşısını almaq üçün tədbirlər görülməlidir enerji təchizatı dalğaları, çünki bunu etməmək cihazın daimi zədələnməsi ilə nəticələnə bilər cihaz (məsələn, avadanlığın düzgün torpaqlanmasının təmin edilməsi və antistatik bilək qayışı).

● Qarşısını almaq üçün məhsulun işləmə dövrəsinin sabitliyini yoxlayın impuls cərəyanlarının yaratdığı ziyan.

● Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı rozetkaya daxil edərkən və ya çıxararkən ona təzyiq etməyin və ya cihazın korpusunun arxa tərəfində yerləşən qolu çəkin. Cihazlar üçün birləşdiricilərlə təchiz olunarsa, həm cihazın, həm də lif konnektorunun olmasını təmin edin quraşdırma və ya sökülmə zamanı eyni vaxtda qaldırılır.

● Əgər sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu tələb olunmamalıdır 260 ° C-dən çox, lehimləmə müddəti isə 10 saniyədən çox olmamalıdır. Xüsusilə aşağıdakılara diqqət yetirilməlidir: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalıdır və lehimləmə dəmiri düzgün olmalıdır əsaslı.

● Cihazdan istifadə edərkən iş gərginliyinə ciddi riayət edin və məlumat cədvəlində göstərilən cari diapazonlar. Əsas parametrlər, o cümlədən Ith (Sərhəd cərəyanı), Iop maks (Maksimum əməliyyat cərəyanı), Vop maks (Maksimum) İş gərginliyi) və λc (Mərkəz Dalğa Uzunluğu) - istinad edilməlidir xüsusi olaraq göndərmə zamanı təqdim edilən sınaq hesabatında.Qeyd:İstismar mütləq maksimum reytinqlərdən kənarda cihaza daimi ziyan vura bilər.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
