1550nm Dar Xətt Eni Koaksial Pigtailed DFB Lazer

Məhsula Baxış-1550nm Dar Xətt Eni Koaksial Pigtailed DFB Lazer

Box Optronics-dən 1550nm Dar Xətt Genişlikli Koaksial Pigtailed DFB Lazer, LiDAR müxtəlif sistemləri və avtonom sürücülük tətbiqləri üçün nəzərdə tutulmuş TEC-soyudulmuş paylanmış əks əlaqə lazeridir. 1550nm mərkəzi dalğa uzunluğunda işləyən o, tək rejimli lif vasitəsilə ≥2mW optik çıxış və self-heterodin üsulu ilə ölçülən ≤500kHz spektral xəttin eni təmin edir. Lazer termoelektrik soyuducu (TEC), termistor, InGaAs PIN monitor fotodiodunu və FC/APC və ya SC/APCfiber pigtail ilə kompakt koaksial paketdə optik izolyatoru birləşdirir.

Əsas Xüsusiyyətlər -1550nm Dar Xətt Eni Koaksial Pigtailed DFB Lazer

· Mərkəz dalğa uzunluğu: 1550nm, +/-3nm WL tolerantlığı

· Dar spektral xəttin eni: ≤500kHz (öz-heterodin ölçmə üsulu)

· Optik çıxış gücü: minimum 2 mVt (SM lif çıxışı)

· Daxili optik izolyator: ≥30dB izolyasiya

· İnteqrasiya edilmiş termoelektrik soyuducu (TEC) və termistor

· Daxili InGaAs PIN monitor fotodiod

· Aşağı səs-küy, aşağı təhrif əməliyyatı

· Yüksək etibarlılıq və uzun istismar müddəti

Tipik Tətbiqlər -1550nm Dar Xəttli Koaksial Pigtailed DFB Lazer

· Avtonom sürücülük və ADAS üçün FMCW LiDAR sistemləri

· Eyni zamanda diapazon və sürətin ölçülməsi üçün əlaqəli LiDAR

· 3D təsvir və avtonom naviqasiya üçün LiDAR sistemləri

· Robotexnika, AGV naviqasiyası və avtomatlaşdırma üçün sənaye LiDAR sistemləri

· Koherent optik rabitə test sistemləri və optik ölçmə avadanlığı

· Paylanmış fiber optik sensor sistemləri

· Optik tezlik domeni reflektometriyası (OFDR)

· Fotonik tədqiqatlar və laboratoriya koherent aşkarlama təcrübələri

· LiDAR modullarına, avtomobil sensorlarına və sənaye sensoru avadanlıqlarına OEM inteqrasiyası

Məhsulun Spesifikasiyası -1550nm Dar Xəttli Koaksial Pigtailed DFB Lazer

Mütləq Maksimum Qiymətlər (Tc = 25°C)

Optik-Elektrik Xüsusiyyətləri (Tc = 25°C)

TEC və Termistorun Xüsusiyyətləri

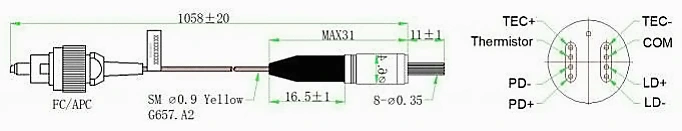

Paket və Pin Tərifi

Paket növü: TEC ilə koaksial hermetik paket

Quraşdırılmış komponentlər: Optik izolyator, termoelektrik soyuducu (TEC), termistor, InGaAs PIN monitor fotodiod

Sifariş Məlumatı -1550nm Dar Xəttli Koaksial Pigtailed DFB Lazer

Model nomenklaturası

BLD - X XX XX X - X XX (XX)

Nümunə: BLD-ND5502H-IFA(TEC)

Məlumat vərəqi -1550nm Dar Xətt Eni Koaksial Pigtailed DFB Lazer

Məlumat vərəqi

Tez-tez verilən suallar (FAQ)

S: "Dar xətt genişliyi" nə deməkdir və LiDAR üçün nə üçün vacibdir?

A: Spektral xəttin eni lazerin optik tezlik spektrinin eninə istinad edir. Bu lazer özünü heterodin üsulu ilə ölçən < 500 kHz xəttin enini təmin edir. Daha dar bir xətt genişliyi, ümumiyyətlə, FMCW LiDAR kimi əlaqəli aşkarlama üsulları üçün vacib olan daha uzun koherens uzunluğu ilə nəticələnir.

FMCW LiDAR sistemlərində ötürülən və əks olunan optik siqnallar diapazon və sürətin ölçülməsi üçün istifadə olunan döyüntü siqnalının yaradılmasına müdaxilə edir. Dar xətt enli lazer koherensiyanı qorumağa, faza səs-küyünü azaltmağa və uzun məsafəli və yüksək ayırdetmə tətbiqlərində ölçmə həssaslığını yaxşılaşdırmağa kömək edir.

S: Bu koaksial dar enli lazer ilə kəpənək qablaşdırmalı DFB lazeri arasında fərq nədir?

A: Əsas fərq paketin forma faktorudur. Bu məhsul inteqrasiya olunmuş TEC, termistor, monitor fotodiod və optik izolyatoru olan kompakt koaksial paketdən istifadə edir və bu, onu məkan məhdud LiDAR modulları və fiber-birləşdirilmiş OEM inteqrasiyası üçün uyğun edir.

Kəpənək paketli DFB lazerləri adətən daha çox elektrik interfeysi və laboratoriya sistemləri, telekommunikasiya avadanlıqları və fərdiləşdirilmiş istilik və ya elektrik dizaynları tələb edən tətbiqlər üçün daha yüksək çeviklik təmin edir.

Uyğun paket sistem tələblərindən, o cümlədən ölçü, istilik idarəetməsi, elektrik interfeysi və inteqrasiya metodundan asılıdır.

S: 1550nm dalğa uzunluğu avtomobil LiDAR üçün göz üçün təhlükəsizdirmi?

A: 1550nm dalğa uzunluğu bölgəsi, 905nm kimi daha qısa dalğa uzunluqları ilə müqayisədə LiDAR tətbiqləri üçün daha çox göz üçün təhlükəsiz hesab olunur. Təxminən 1550nm-də gözün ön strukturları tərəfindən udulma retinanın ekspozisiyasını əhəmiyyətli dərəcədə azaldır və LiDAR sistemlərinə müvafiq lazer təhlükəsizliyi standartları altında daha yüksək icazə verilən optik güc səviyyələrini əldə etməyə imkan verir.

Göz təhlükəsizliyi üzrə yekun təsnifat çıxış gücü, şüa divergensiyası, modulyasiya formatı, ekspozisiya müddəti və IEC 60825 kimi standartlara uyğunluq daxil olmaqla tam sistemin dizaynından asılıdır.

S: Minimum sifariş miqdarı (MOQ) nədir?

A: MOQ 2 ədəddir.
