1457nm Raman Pump Lazer Mənbəsi

Mündəricat

1. Giriş 1457nm Raman Pump Lazer Mənbəsi

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Standart Aksesuarlar

6. Təhlükəsiz Əməliyyat Bələdçisi

7. Sifariş Məlumatı

8. Məlumat vərəqi və test vərəqi

9. Sitat şərtləri və ödəniş

10. Göndərmə vaxtı

11. Əməliyyat Qeydləri və Baxım

12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

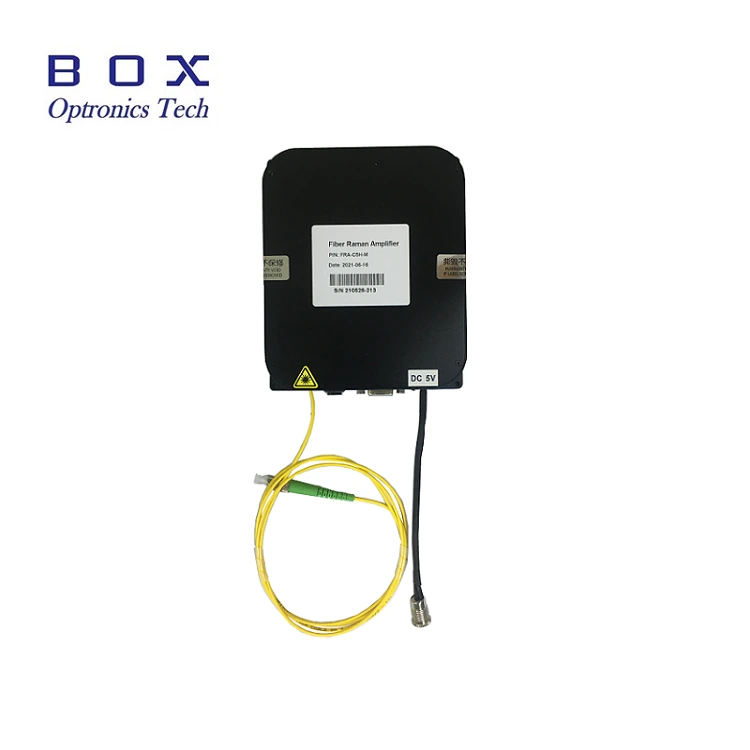

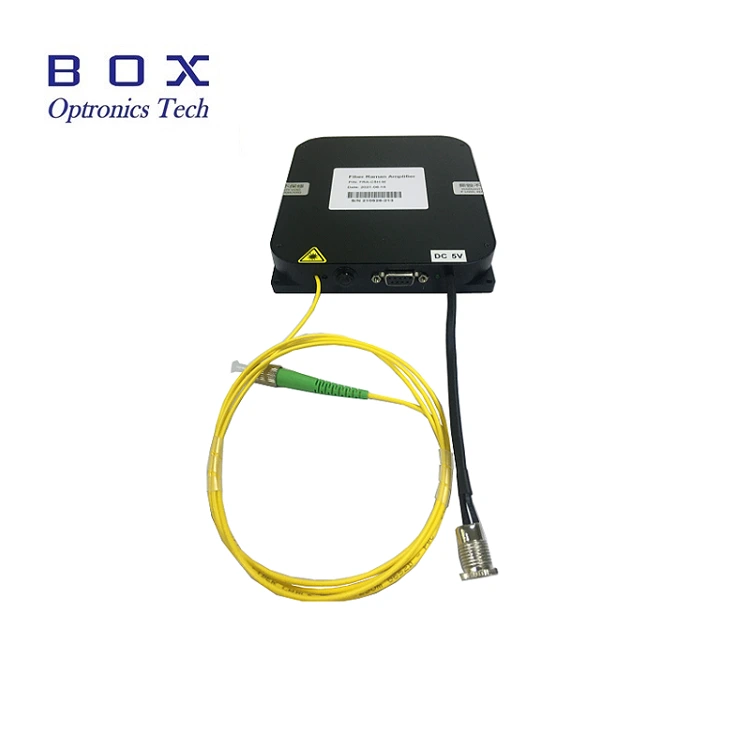

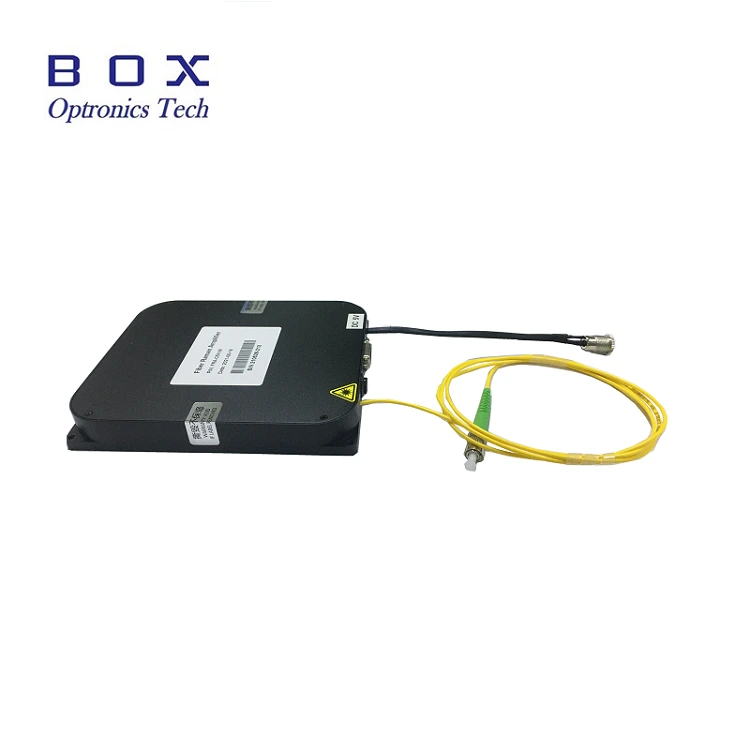

Bu lifli 1457nm Raman Pump Lazer Mənbəsidir Raman lif gücləndiricisi və Er qatqılı lif gücləndiricisi üçün hazırlanmış Bragg ızgarası, peşəkar şəkildə hazırlanmış sürücü dövrəsi və təhlükəsizliyi təmin etmək üçün TEC nəzarəti lazerin işləməsi, sabit çıxış gücü və spektr. Təmin oluna bilər RS-485 rabitə interfeysi ilə masaüstü və ya modul paketdə və sistem inteqrasiyası üçün monitorinq proqramı. 400 mVt yüksək çıxış gücü. Zəhmət olmasa istifadə edin nominal gərginlik, nəzarət temperaturu və rütubət ilə yaxşı istilik təmin edin dissipasiya, çıxışın həddindən artıq yüklənməsi və çirklənmədən qaçın.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● 400 mVt Yüksək çıxış gücü;

● Güc və spektral sabitlik;

● DB9 Asan inteqrasiya üçün qadın (RS485) rabitə.

 Məhsul Tətbiqləri

● Raman lif gücləndiricisi;

● EDFA Er-düşən fiber gücləndirici.

Məhsul Təfərrüatlar

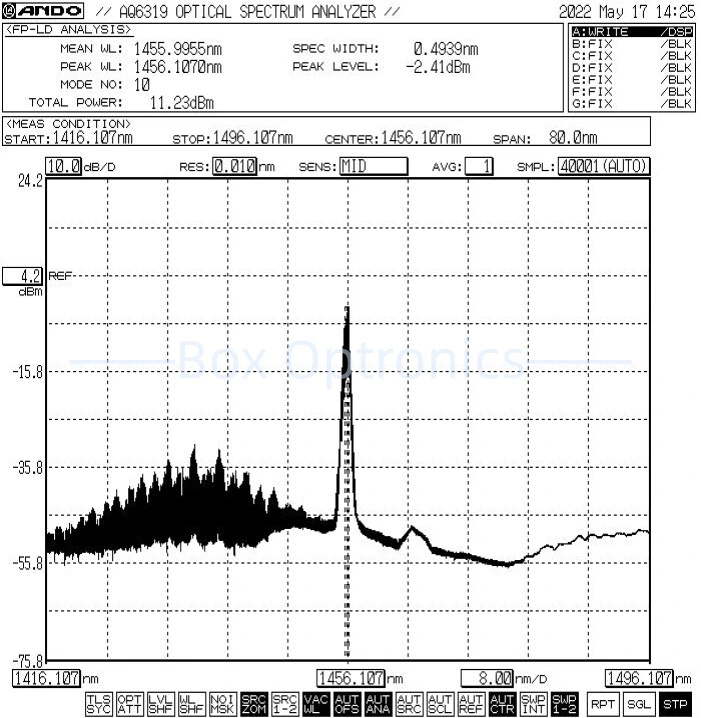

● Tipik spektr: 1457nm, +/-1 tolerantlıq.

● Standart Aksesuarlar

Əməliyyat Addımlar

Addım 1. Qabın açılması: Quraşdırmadan əvvəl yoxlayın Nasos Lazer mənbəyi modulu, USB daxil olmaqla bütün aksesuarların tam olub-olmaması məlumat kabeli, güc adapteri, sınaq hesabatı və s.

Step2. Enerji təchizatı: DC-yə qoşulub keçid enerji təchizatı və ya onların gücünə cavab verən tənzimlənən enerji təchizatı təchizat tələbləri. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)

Addım 3. Çıxış lifinin qoşulması: açın lif birləşdiricisində və ya flanşdakı toz qapağı, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin heç bir çirklənmə və zərərin olmadığını təsdiq etdikdən sonra.

Setp4. Əsas kompüterə qoşulun: İstifadə edin USB-RS485 DB9 Data Kabel 1457nm Raman Pump Lazer Mənbəsini və kompüter; kompüter əvvəlcə xüsusi serial port sürücüsünü quraşdırmalıdır USB-RS485 serial port məlumat kabelini, əks halda ana kompüteri müəyyənləşdirin proqram təminatı və işıq mənbəyi modulu düzgün qoşula bilmir və xəbər verdi. Sürücü üçün Box Optronics-dən soruşun.

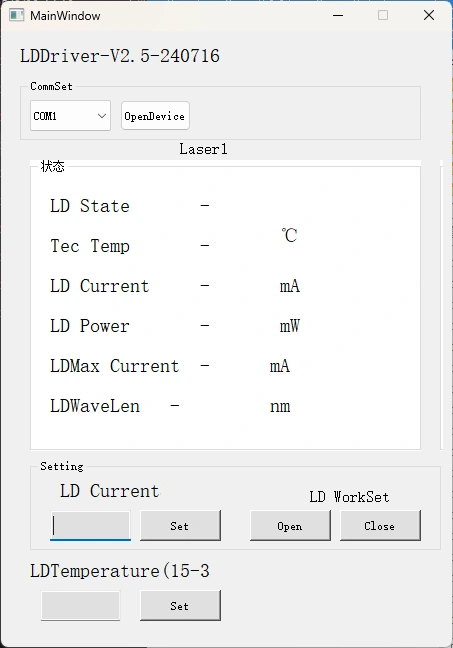

Step5.Control proqram təminatı: Box Optronics serial komandanı və ya PC proqram təminatını təmin edir 1457nm Raman Pump Lazerinin LD cərəyanına və LD temperaturuna nəzarət edin Mənbə. Düzgün portu seçin, cari və temperaturu təyin edin, sonra klikləyin açmaq düyməsi. (Zərərin qarşısını almaq üçün sürücü cərəyanını yavaş-yavaş artırın ilkin əməliyyat. Dərhal tam cərəyan tətbiq etməyin.)

Addım 6. İstifadədən sonra bağlama düyməsini sıxın, enerji təchizatını söndürün və əlaqəni kəsin lif bağlantısı.

Sifariş vermək məlumat

məsələn: BSLD-1457-4HSM-FA-M

(Sifariş məlumatı: 1457nm Raman Pump Lazer Mənbəsi, 400mW çıxış güc, SMF-28e fiber, FC/APC konnektoru, modul paketi ilə).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10-15 iş günü lazımdır. (Əgər varsa bəziləri stokdadır, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri və Baxım

● Fiber optiki tez-tez daxil etmək və ya çıxarmaq tövsiyə edilmir tozun qarşısını almaq üçün həm giriş, həm də çıxış uclarında birləşdiricilər çirklənmə - bu, daxiletmə itkisinin artmasına səbəb ola bilər - və ya yanma lif birləşdiricisinin son üzləri.

● Fiber birləşdiriciləri tüysüz salfetlə təmizləyin və a ilə yoxlayın qoşulmazdan əvvəl lif sonu detektoru. Həmişə lifləri birləşdirin/ayrın üzün yanmasının qarşısını almaq üçün güc olmadan. Fiber optik bağlayıcılar olmalıdır toz qapaqları ilə örtülmüşdür.

● Çıxış lifinin başqa bir lifə qoşulması lazımdırsa, odur fusion splicer istifadə etmək tövsiyə olunur.

● Nəm, toz və korroziyaya qarşı tədbir alın; mağaza quru yerdə.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
