Quraşdırılmış Sürücü Sxemləri ilə 980nm Nasos Diod Lazer Modulu

Mündəricat

1. Giriş Quraşdırılmış Sürücü Sxemləri ilə 980nm Nasos Diod Lazer Modulu

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Standart Aksesuarlar

6. Təhlükəsiz Əməliyyat Bələdçisi

7. Sifariş Məlumatı

8. Məlumat vərəqi və test vərəqi

9. Sitat şərtləri və ödəniş

10. Göndərmə vaxtı

11. Əməliyyat Qeydləri və Baxım

12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

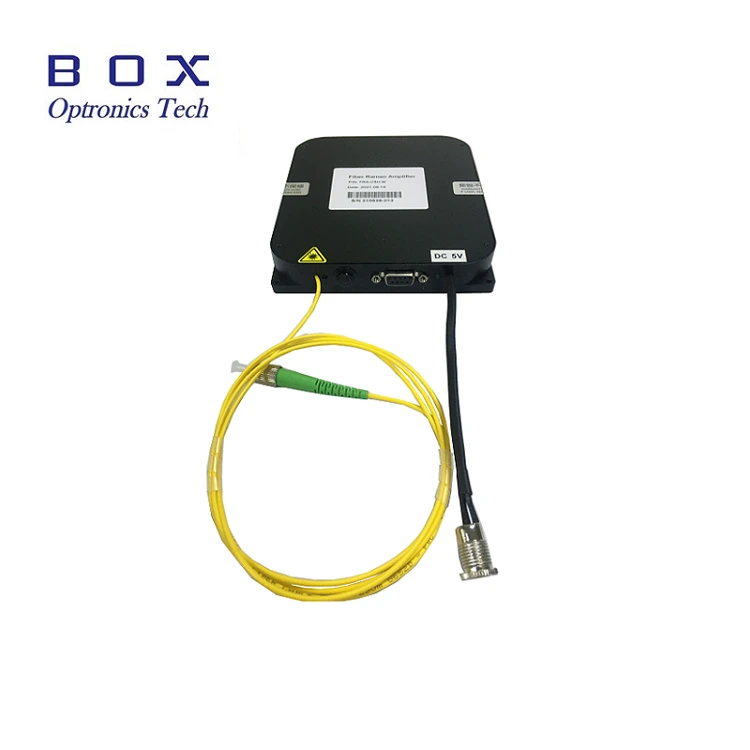

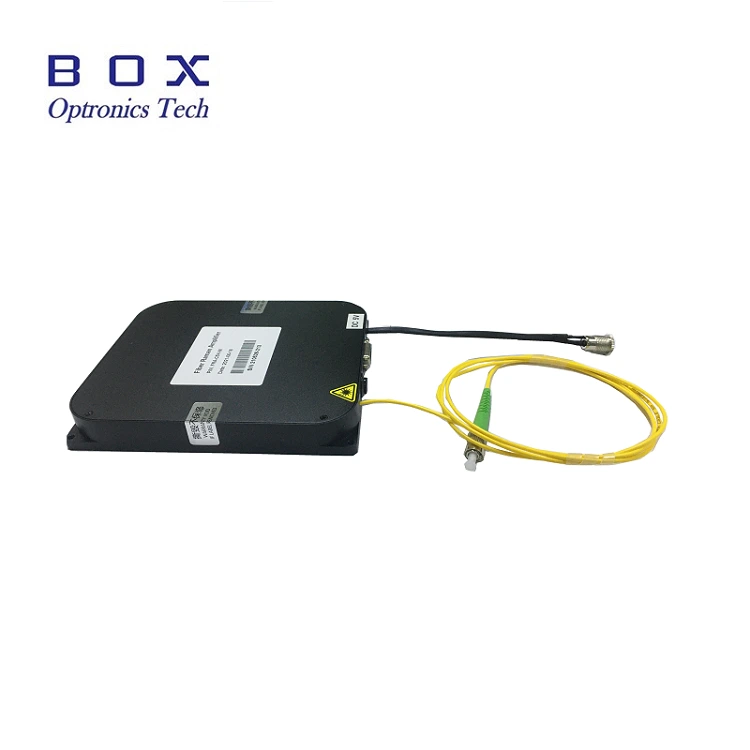

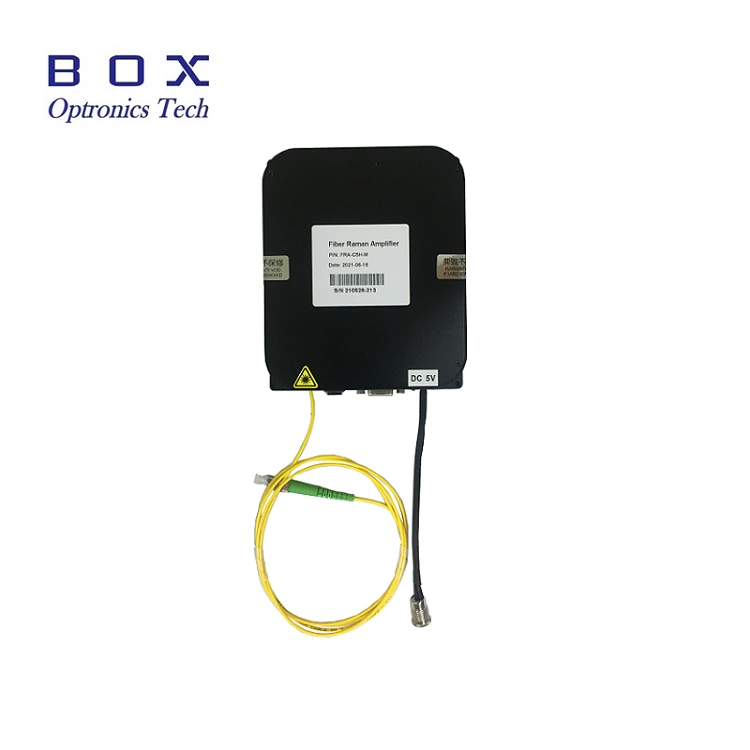

Məhsulun təqdimatı

Quraşdırılmış Sürücü ilə 980nm Nasos Diod Lazer Modulu Sxemlər xüsusi olaraq optik rabitə, fiber gücləndirmə, və Qeyri-xətti optika tədqiqatı. O, bir lazer çipini, sürücü dövrəsini, temperatur nəzarət mühafizə bölməsi, və lif çıxış strukturu bir, no ilə xarici sürücü tələb olunur, plug-and-play. 200mW/ 400mW/ 600mW mövcuddur. SM lif və PM lif isteğe bağlıdır. 1 il zəmanət. Lazer mənbəyindən istifadə edərkən modul uzun müddətdir, istilik yayılmasını nəzərə aldığınızdan əmin olun. yerləşdirin istilik qurğusunda modul.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Daxili inteqrasiya edilmiş sürücü sxemləri, xarici yoxdur sürücü lövhəsi tələb olunur.

● Kompakt və kiçik ölçülü, inteqrasiya üçün uyğundur və asan quraşdırma.

● Güc və spektral sabitlik.

● Rabitə interfeysi uyğundur.

Məhsul Tətbiqləri

● Fiber gücləndiricilər üçün nasos mənbəyi (EDFA).

● Lazer zondlama avadanlığı.

● Fiber optik rabitə ötürülməsi sistemləri.

● Bioloji aşkarlama.

Məhsul Təfərrüatları

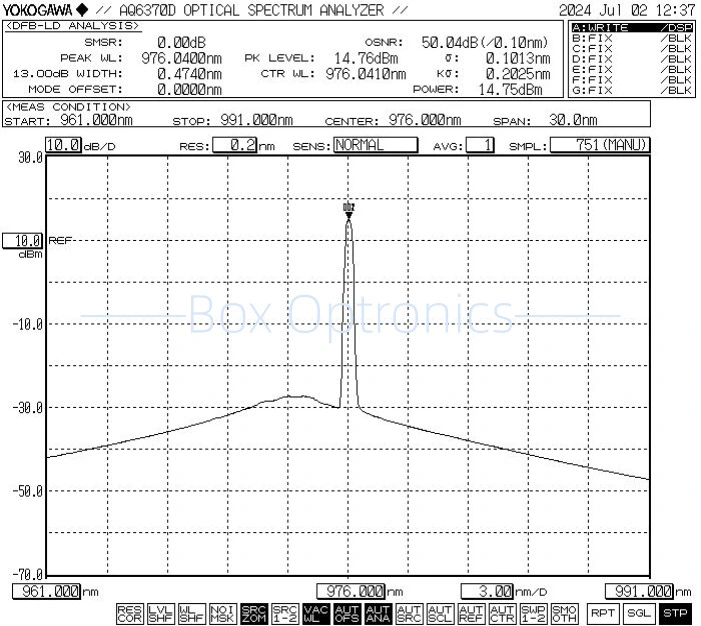

● Tipik spektr: 976nm

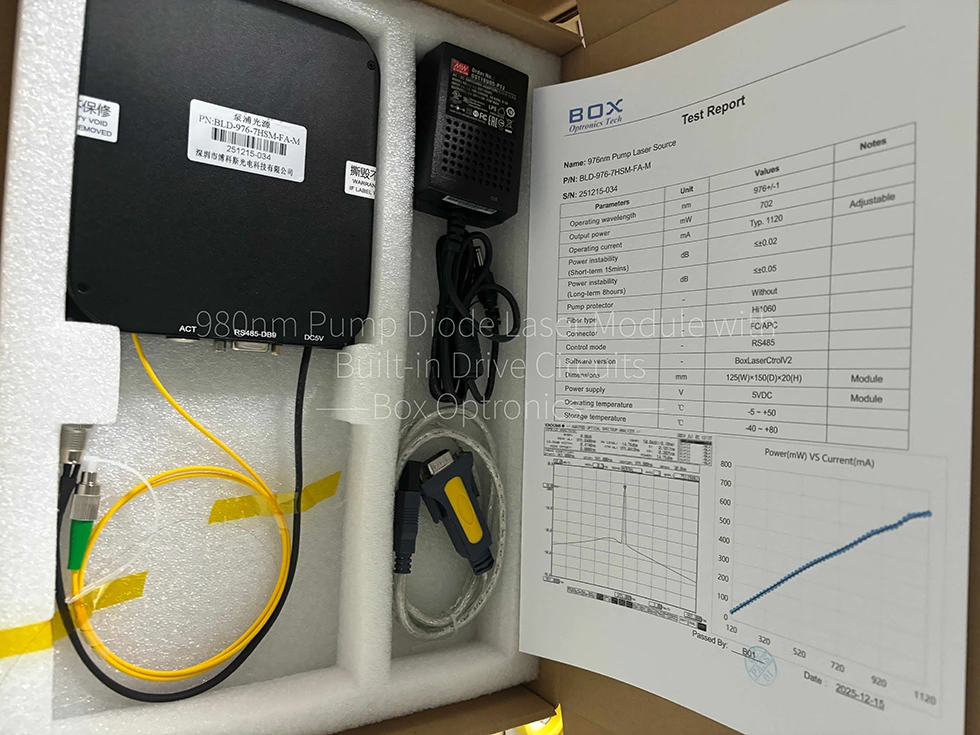

● Standart Aksesuarlar

Əməliyyat addımları

Addım 1. Qabın açılması: Quraşdırmadan əvvəl yoxlayın Nasos lazer mənbəyi modulu, USB daxil olmaqla, bütün aksesuarların tam olub-olmaması məlumat kabeli, güc adapteri, sınaq hesabatı və s.

Step2. Enerji təchizatı: DC-yə qoşulub keçid enerji təchizatı və ya onların gücünə cavab verən tənzimlənən enerji təchizatı təchizat tələbləri. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)

Addım 3. Çıxış lifinin qoşulması: açın lif birləşdiricisində və ya flanşdakı toz qapağı, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin heç bir çirklənmə və zərərin olmadığını təsdiq etdikdən sonra.

Setp4. Əsas kompüterə qoşulun: İstifadə edin 980nm nasos diod lazer modulunu birləşdirmək üçün USB-RS485 DB9 məlumat kabeli Quraşdırılmış sürücü sxemləri və kompüter; kompüter əvvəlcə quraşdırmalıdır USB-RS485 seriya port məlumat kabelini müəyyən etmək üçün xüsusi serial port sürücüsü, əks halda əsas kompüter proqramı və işıq mənbəyi modulu ola bilməz düzgün əlaqələndirilir və əlaqələndirilir. Sürücü üçün Box Optronics-dən soruşun.

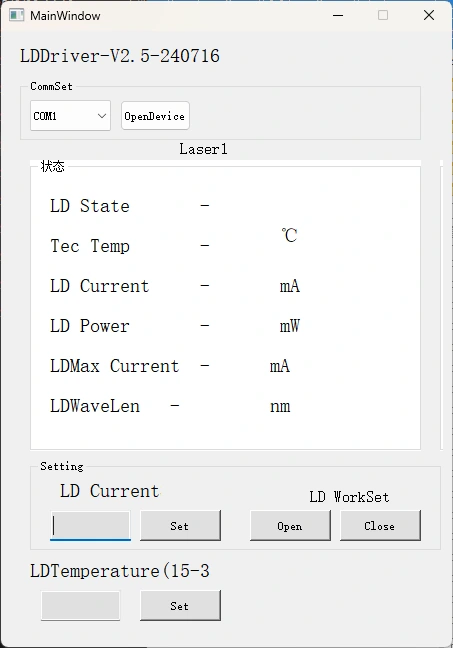

Step5.Control proqram təminatı: Box Optronics serial komandanı və ya PC proqram təminatını təmin edir 980nm Nasos Diod Lazer Modulunun LD cərəyanına və LD temperaturuna nəzarət edin Quraşdırılmış Sürücü Sxemləri ilə. Düzgün portu seçin, cari və temperaturu seçin, sonra açıq düyməsini basın. (Zərərin qarşısını almaq üçün sürücünü yuxarı qaldırın ilkin əməliyyatda yavaş cərəyan. Dərhal tam cərəyan tətbiq etməyin.)

Addım 6. İstifadədən sonra bağlama düyməsini sıxın, enerji təchizatını söndürün və əlaqəni kəsin lif bağlantısı.

Sifariş məlumatı

məsələn: BLD-976-6HSM-FA-MP1

(Sifariş məlumatı: Quraşdırılmış 980nm Nasos Diod Lazer Modulu Sürücü sxemləri, 976nm, 600mW çıxış gücü, SM Hi1060 fiber, FC/APC ilə birləşdirici, 1064 nm əks olunan işıqdan qorunma, modul paketi).

*Nasos qoruyucusu ilə təchiz olunub, çıxış gücünün zəifləməsi 10–15% təşkil edir.

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri və Baxım

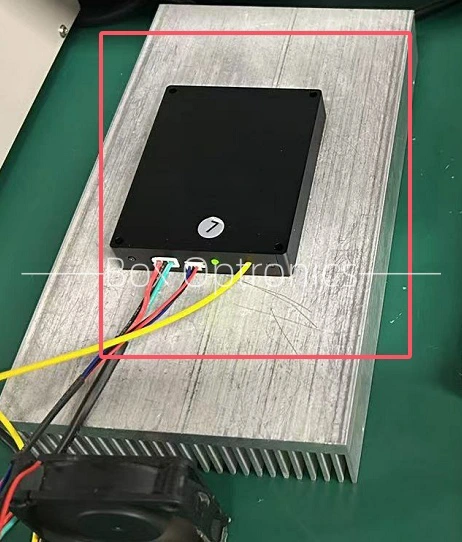

● İşıq mənbəyi modulundan uzun müddət istifadə edərkən, əmin olun modulu istilik üzərinə quraşdıraraq istilik yayılmasını və ventilyasiyanı nəzərdən keçirin batmaq.

● Başladıqda, ilk növbədə həm elektrik açarının, həm də elektrik açarının olduğundan əmin olun açar açarı "söndürülmüş" vəziyyətdədir, sonra enerji təchizatını qoşun. Söndürərkən, ilk növbədə açar açarı söndürün; göstəriciyə qədər gözləyin enerji təchizatını ayırmazdan əvvəl işıq söndü. Heç vaxt birbaşa avadanlıq işləyərkən enerjini kəsin.

● qarşısını almaq üçün lif konnektorlarını tez-tez qoşmaqdan/çıxarmaqdan çəkinin toz yığılması və son üzün zədələnməsi.

● Fiber birləşdiriciləri tüysüz salfetlə təmizləyin və a ilə yoxlayın qoşulmazdan əvvəl lif sonu detektoru. Həmişə lifləri birləşdirin/ayrın üzün yanmasının qarşısını almaq üçün güc olmadan. İstifadə edilməmiş bağlayıcıları toz qapaqları ilə bağlayın.

● Avadanlığı quru, nəm olmayan yerdə saxlayın.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.

*istiliyin yayılması uzunmüddətli istifadə üçün
