980nm TEC-Soyudulmuş Nasos Lazer Diodu

Mündəricat

1. 980nm TEC-Soyudulmuş Pompa Lazer Diodunun tətbiqi

2. Texniki spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Qablaşdırma nümunəsi

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat Qeydləri

11. Keyfiyyətin Təminatı və Satışdan Sonra Xidmət

Məhsulun təqdimatı

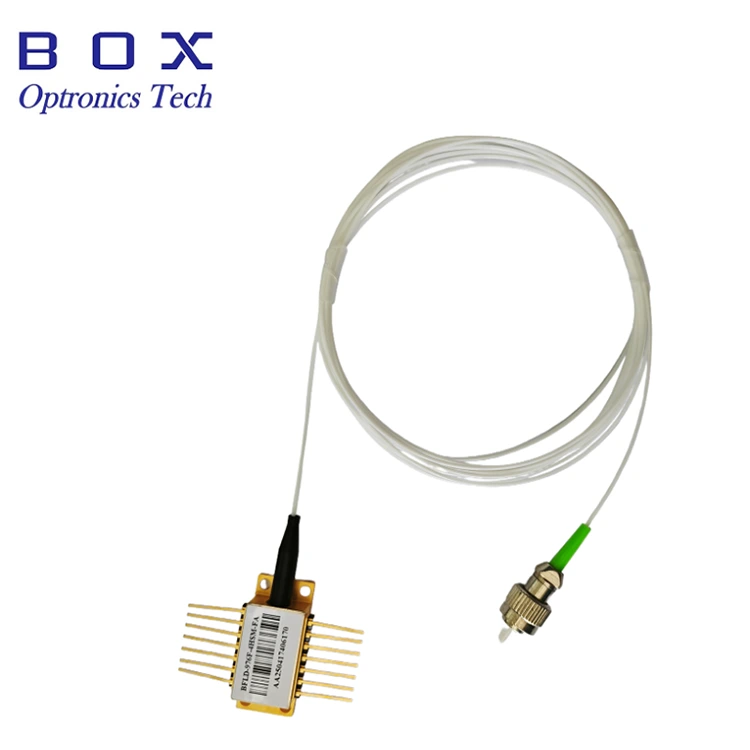

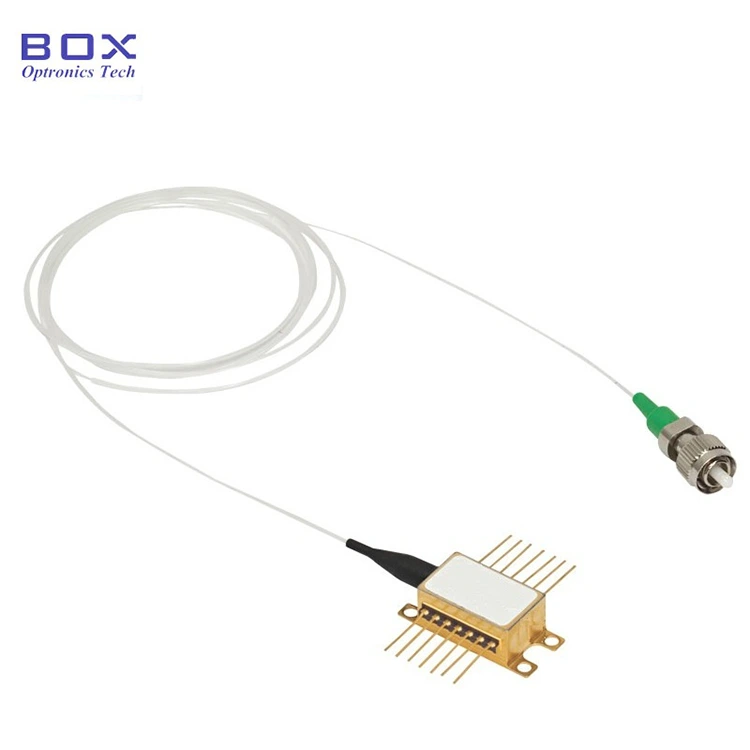

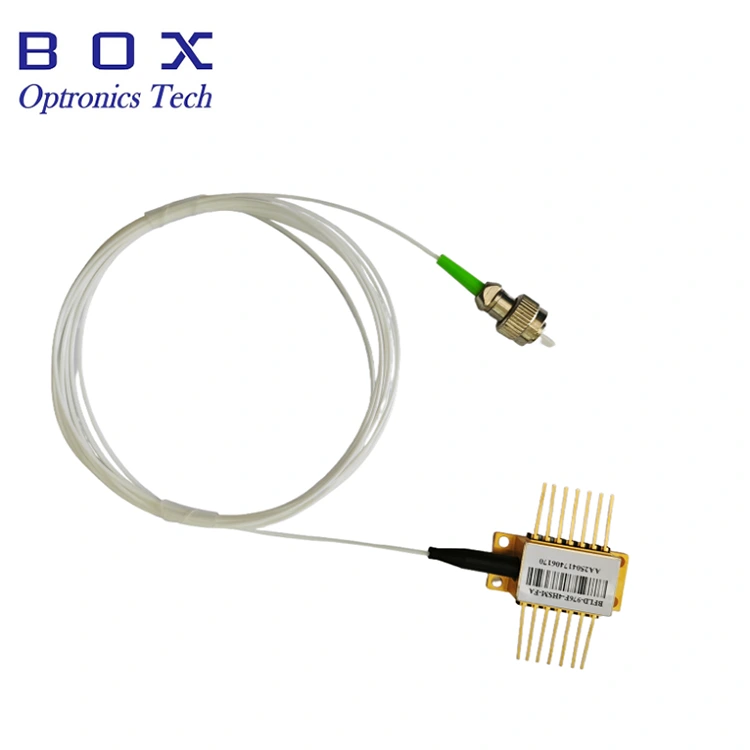

980nm TEC-Cooled Pump Lazer Diode optik rabitə, fiber gücləndiricilər və lazer nasosu üçün yüksək performanslı optoelektronik komponentdir. Daxili TEC soyutma sabit çıxışı təmin edir. Mərkəzi dalğa uzunluqları 974nm və ya 976nm-dir, isteğe bağlıdır. 14 pinli kəpənək paketi. 200mW/ 400mW/ 600mW çıxış gücü. SM lifi və ya PM lifi ilə pigtailed. 12 ay zəmanət. Bu cihaz statik elektrikə həssasdır. Cihaz üçün antistatik qorunma tədbirləri ciddi şəkildə yerinə yetirilməlidir.

Məhsulun spesifikasiyası

Məhsul Xüsusiyyətləri

600 mVt-a qədər əyilməz işləmə gücü.

SM lifi və PM lifi isteğe bağlıdır.

Fiber Bragg ızgarasının sabitləşməsi.

İnteqrasiya edilmiş TEC soyuducu, termistor və monitor diodu.

Məhsul Tətbiqləri

Fiber gücləndirici nasos.

Algılama və ölçmə.

CATV ötürülməsi.

DWDM sistemləri.

Femtosaniyə sistemləri.

Məhsul Təfərrüatları

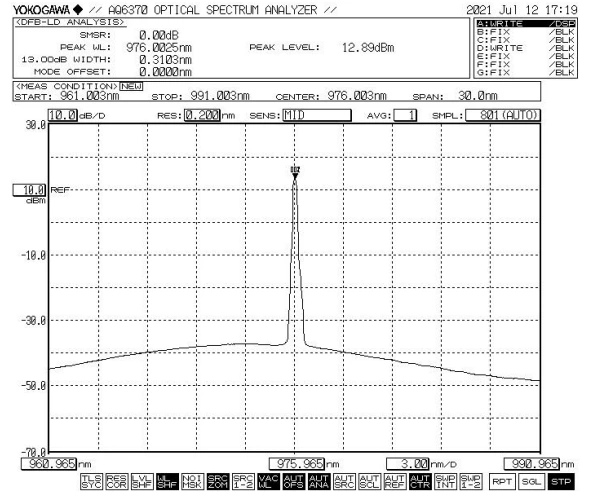

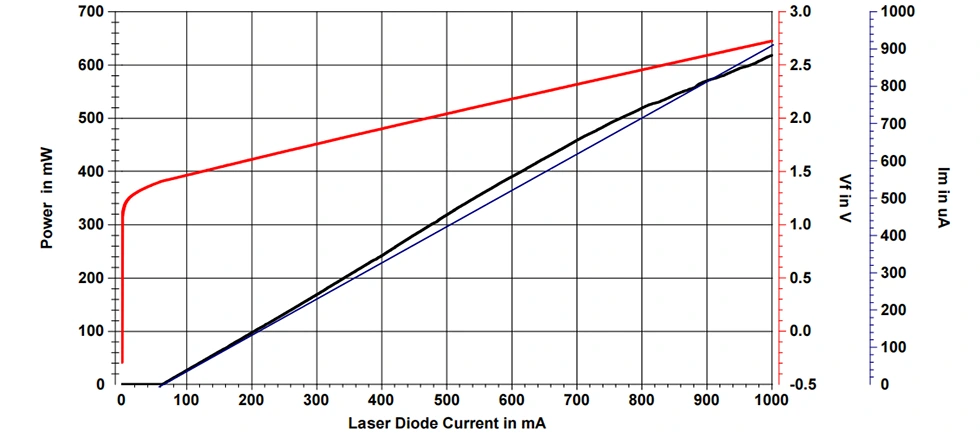

Tipik spektr və PIV: 976nm, WL tolerantlığı +/-1nm, 600mW

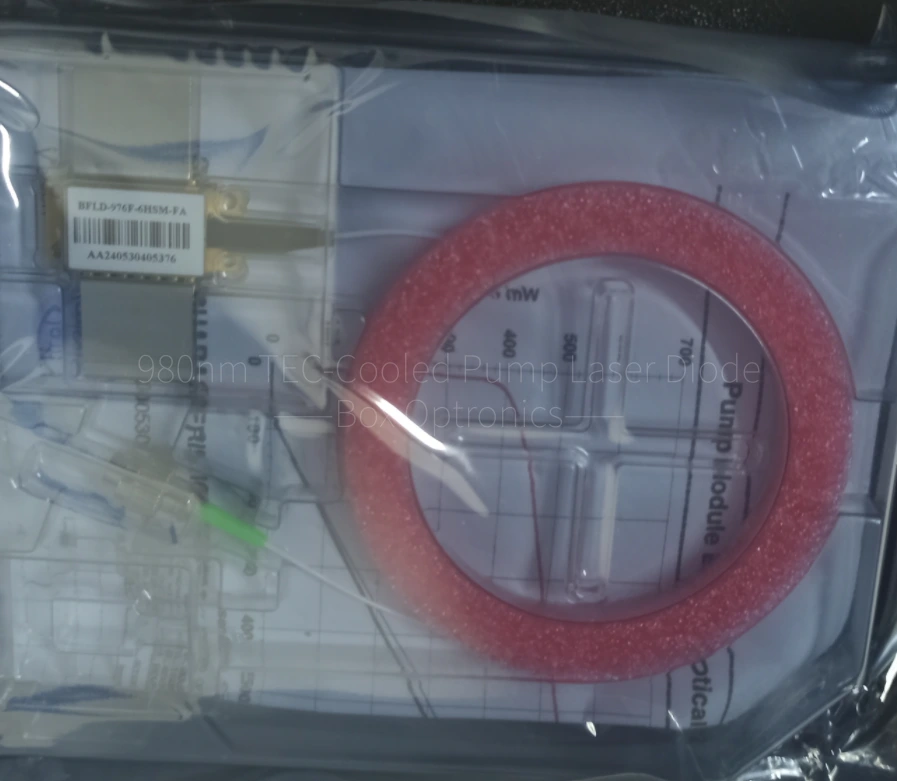

Qablaşdırma nümunəsi

*Müstəqil cihaz; daxili sürücü yoxdur (xarici sürücü isteğe bağlıdır).

Sifariş məlumatı

məsələn: BFLD-976F-6HSM-N0

(Sifariş məlumatı: 980nm TEC-Cooled Pump Lazer Diode, kəpənək paketi, 976nm, FBG ilə, 600mW çıxış gücü, SM fiber, birləşdiricisiz, çılpaq lif).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və test vərəqi

Məlumat vərəqi

Test vərəqi

Kotirovka və ödəniş şərtləri

Sitat şərtləri

(1) EXW:

DHL/UPS/FedEx hesabınız varsa, Box Optronics EXW-dən istifadə etməyi təklif edir. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, məhsulların çatdırılma dəyərini əvvəlcədən ödəyin.

Ödəniş şərtləri

PayPal və T/T mövcuddur.

Təqdimat vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Stokda bəziləri varsa, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri

Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; lifin son üzünə birbaşa baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

Bu cihaz elektrostatik təsirlərə həssasdır; buna görə də qablaşdırma, daşınma və istifadə zamanı antistatik mühafizə tədbirlərinə ciddi riayət etmək lazımdır. Əlavə olaraq, enerji təchizatı dalğalarının qarşısını almaq üçün ehtiyat tədbirləri görülməlidir, çünki bunun edilməməsi cihazın daimi zədələnməsi ilə nəticələnə bilər (məsələn, avadanlığın düzgün torpaqlanmasının təmin edilməsi və antistatik bilək kəmərinin taxılması).

Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı yuvasına daxil edərkən və ya yuvasından çıxararkən, cihazın korpusunun arxasında yerləşən qoluna təzyiq göstərməyin və onu çəkməyin. Bağlayıcılarla təchiz olunmuş cihazlar üçün quraşdırma və ya sökülmə zamanı həm cihazın, həm də lif birləşdiricisinin eyni vaxtda qaldırıldığından əmin olun.

Sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu 260 ° C-dən çox olmamalıdır və lehimləmə müddəti 10 saniyədən çox olmamalıdır. Aşağıdakılara xüsusi diqqət yetirilməlidir: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalıdır və lehimləmə dəmiri lazımi şəkildə torpaqlanmalıdır.

Bütün komponentləri işə salmazdan əvvəl, əvvəlcə soyuducunu aktivləşdirin, sonra çipin həddindən artıq istiləşməsinin və həddən artıq yüklənməsinin qarşısını almaq üçün artımlı gücləndirmə addımlarına davam edin.

Keyfiyyətə zəmanət və satış sonrası xidmət

Zəmanət müddəti:

Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:

(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.

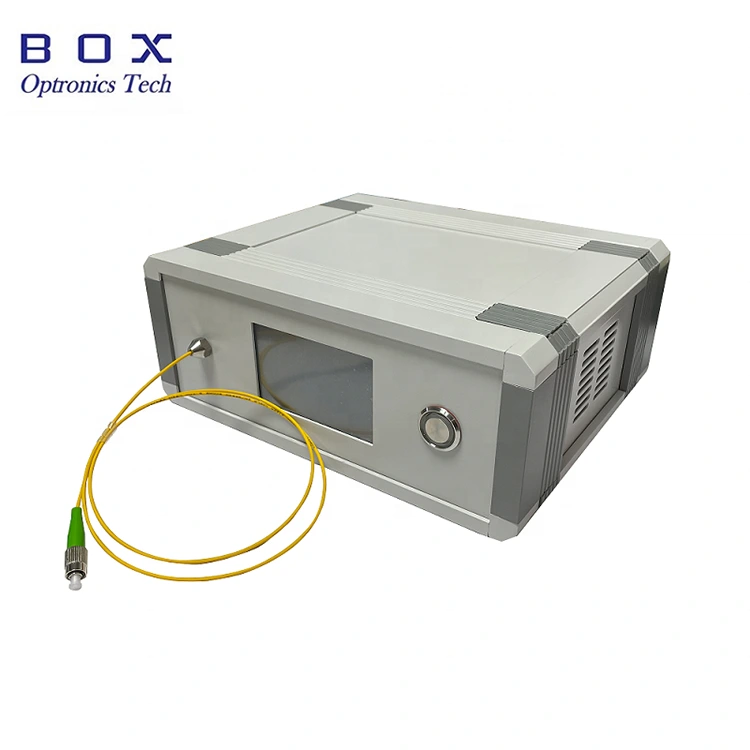

Sensorlu ekranlı dəzgah üstü paketdə mövcuddur; işə salındıqda dərhal işıq saçır.
