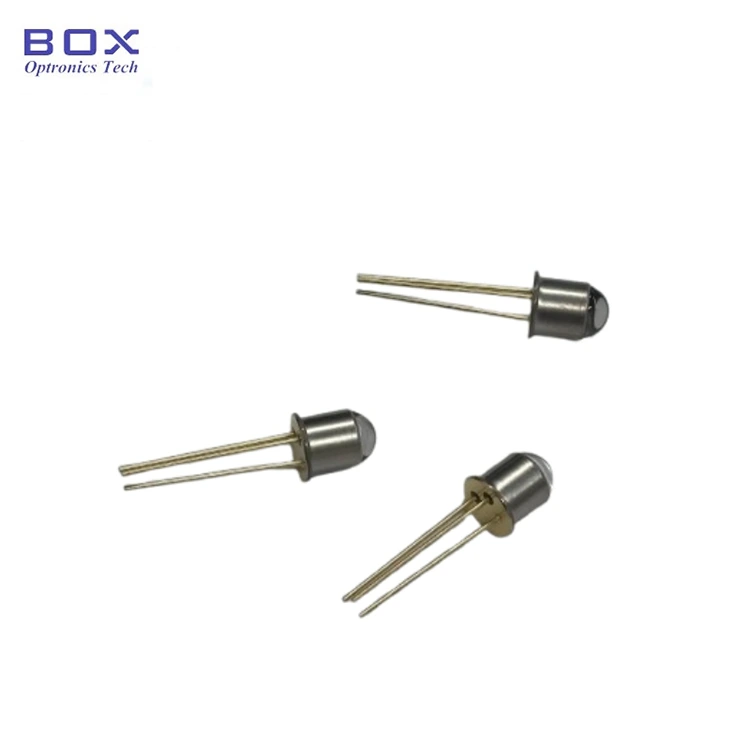

Box Optronics-dən 1 mm Aktiv Sahə InGaAs PIN Fotodiod (Modellər: BPD-1STO46B-BL və BPD-1STO46B-FW) 9165 ngm-dən 9160 nm dalğa diapazonunda yaxın infraqırmızı optik aşkarlama üçün nəzərdə tutulmuş yığcam, yüksək həssaslıqlı InGaAs PIN fotodetektorudur. 1 mm diametrli aktiv sahə ilə o, optik gücün ölçülməsi, fiber optik cihazları və optik monitorinq tətbiqləri üçün işıq toplama qabiliyyəti, birləşmə tolerantlığı və aşkarlama performansının balanslaşdırılmış birləşməsini təmin edir.
İki TO46 paket konfiqurasiyası mövcuddur: fokuslanmış və ya liflə birləşdirilmiş optik siqnallarla təkmilləşdirilmiş birləşmə səmərəliliyi üçün top lens pəncərəsi olan BPD-1STO46B-BL və boş məkanda optik aşkarlama və planar optik interfeys tələb edən tətbiqlər üçün düz pəncərəli BPD-1STO46B-FW. Hər iki versiyada etibarlı uzunmüddətli əməliyyat üçün hermetik TO46 metal qablaşdırma var.
· 1mm aktiv sahənin diametri
· Geniş spektral cavab diapazonu: 900nm-1650nm
· Yüksək cavabdehlik: 1310nm-də tipik 0,9A/W, 1550nm-də 0,95A/W
· Aşağı qaranlıq cərəyan və aşağı keçid tutumu
· Yığcam TO46 hermetik metal paket
· İki pəncərə seçimi: təkmilləşdirilmiş birləşmə səmərəliliyi üçün top linza (BL), boş yerin aşkarlanması üçün düz pəncərə (FW)
· Optik güc sayğacları və optik güc monitorinq sistemləri
· Fiber optik sınaq və ölçmə avadanlığı
· EDFA və optik gücləndirici güc monitorinqi
· NIR spektroskopiyası və optik zondlama sistemləri
· Boş yer optik aşkarlama proqramları
· Optik komponentin xarakteristikası və kalibrlənməsi
· Fotonika cihazları və OEM inteqrasiyası
|
Parametr |
Simvol |
Reytinq |
Vahid |
|
Əks Gərginlik |
VRmax |
20 |
V |
|
Əməliyyat qutusunun temperaturu |
TOP |
-40 ~ +85 |
°C |
|
Saxlama temperaturu |
TST |
-55 ~ +120 |
°C |
|
Parametr |
Simvol |
Test Vəziyyəti |
Min. |
Tip. |
Maks. |
Vahid |
|
Aktiv sahənin diametri |
φ |
- |
- |
1 |
- |
mm |
|
Spektral cavab diapazonu |
λ |
- |
900 |
- |
1650 |
nm |
|
1310nm-də cavabdehlik |
R |
- |
0.85 |
0.9 |
- |
A/W |
|
1550nm-də cavabdehlik |
R |
- |
- |
0.95 |
- |
A/W |
|
Əməliyyat gərginliyi |
V |
VR = -5V |
- |
- |
-5 |
V |
|
Qaranlıq cərəyan |
İd |
VR = -5V |
- |
1.5 |
5.0 |
nA |
|
Qovşağın tutumu |
C |
VR = -5V, f = 1MHz |
- |
50 |
80 |
pF |
|
3dB bant genişliyi |
Bw |
VR = 0V, RL = 50Ω |
- |
40 |
- |
MHz |
Paket növü: TO46 Hermetik Metal Paket

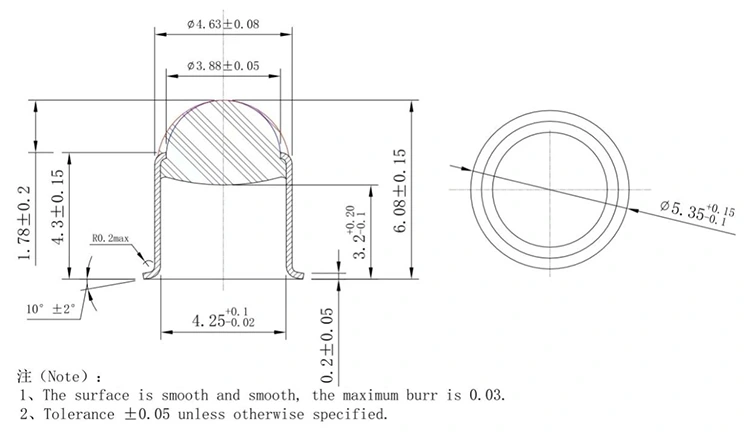

Top obyektiv:
Düz pəncərə:
BPD - X X TO XX - X - X
Nümunə: BPD-1STO46B-FW
|
Sahə |
Kod |
Təsvir |
|
Məhsul seriyası |
BPD |
Box Fotodiod seriyası |
|
Aktiv Sahə Ölçüsü |
1S |
1S = 1mm diametr (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm) |
|
Paket növü |
TO46 |
TO46 hermetik metal paket |
|
Alt növ |
B |
B tipli pin |
|
Pəncərə növü |
BL / FW |
BL = Top Obyektiv; FW = Düz Pəncərə |
A: BPD-1STO46B-BL toplu obyektiv pəncərəsi ilə təchiz olunub ki, bu da 1 mm-lik aktiv sahəyə düşən işığı fokuslayaraq optik birləşmənin səmərəliliyini artırır. O, liflə birləşdirilmiş optik siqnallar, fokuslanmış şüalar və optik gücün ölçülməsi və fiber optik sınaq avadanlığı kimi daha yüksək birləşmə tolerantlığı tələb edən tətbiqlər üçün uyğundur.
BPD-1STO46B-FWorijinal şüa profilinin saxlanmasının vacib olduğu yerlərdə boş məkanda optik aşkarlama və ölçmə tətbiqləri üçün birbaşa optik interfeys təmin edən optika fokuslanmadan düz optik pəncərəyə malikdir.
Hər iki versiya eyni InGaAs PIN fotodiod çipindən və TO46 hermetik paketindən istifadə edir, optik pəncərə konfiqurasiyası isə birləşmə üsuluna və tətbiq tələblərinə uyğun olaraq seçilə bilər.
A: Bu InGaAs PIN fotodiodu 1310nm və 1550nm rabitə diapazonları daxil olmaqla, ümumi istifadə olunan optik dalğa uzunluqlarını əhatə edən 900nm-dən 1650nm-ə qədər geniş yaxın infraqırmızı spektral reaksiya diapazonunu təmin edir. Cavabdehlik 1310nm (tipik 0,9A/W) və 1550nm (0,95A/W tipik) olaraq müəyyən edilmişdir. Etibarlı NIR aşkarlanması tələb edən optik gücün ölçülməsi, lazer monitorinqi, optik zondlama və cihaz proqramları üçün uyğundur.
A: 1mm InGaAs PIN Photodiode TO46 üçün MOQ 1pc-dir. Biz R&D və prototipləmə üçün vahid vahidlərdən tutmuş alət istehsalı və OEM proqramları üçün daha böyük həcmlərə qədər çevik sifariş miqdarını dəstəkləyirik.
A: Bəli. Box Optronics həmçinin birbaşa lif bağlantısı üçün birləşdirici seçimləri olan lifli pigtailed InGaAs fotodiod modullarını təmin edir. Bu modullar optik alətlərə və fiber optik sistemlərə OEM inteqrasiyası üçün uyğun olan kompakt paketdə fiber birləşmə ilə InGaAs fotodiod çipini birləşdirir.
