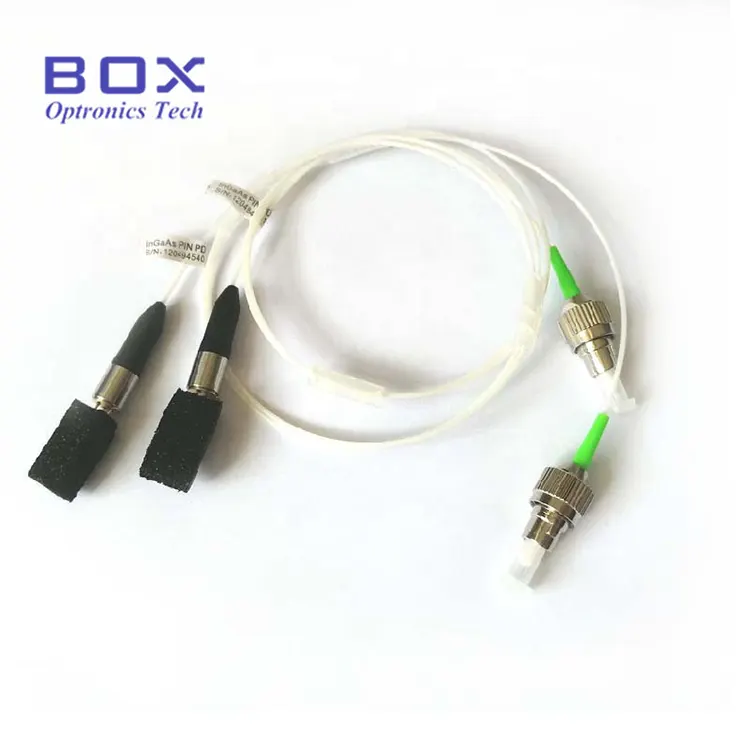

Koaksial Pigtailed InGaAs PIN Fotodiod Detektoru 1100-1650nm spektral cavab diapazonuna malik optik detektordur. O, çox istifadə edilən 1310nm və 1550nm dalğa uzunluqlarında yüksək cavab verir və fiber-optik rabitə, CATV, sensor, sınaq və ölçmə tətbiqləri üçün nəzərdə tutulub. BPD-70P10B-FA 70 um aktiv sahəyə və FC/APC birləşdiricisi olan 1 metrlik lifli pigtailə malikdir və anbarda mövcuddur. Digər aktiv sahə, paket, lif, birləşdirici və pinout konfiqurasiyaları OEM inteqrasiyası üçün fərdiləşdirilmişdir.
· Geniş spektral cavab diapazonu: 1100nm - 1650nm
· Yüksək cavabdehlik , aşağı qaranlıq cərəyan və aşağı keçid tutumu
· Geniş bant genişliyi: 2.5GHz
· Sürətli qalxma/düşmə vaxtı: 0,3 ns
· FC/APC və ya digər konnektor ilə pigtailed lif çıxışı (qab seçimi də mövcuddur)
· CATV və fiber-optik video ötürülməsi üçün analoq optik qəbuledicilər
· Genişzolaqlı RF-dən çox lif aşkarlama sistemləri
· Optik sınaq və ölçmə cihazları, o cümlədən OTDR siqnal aşkarlanması
· Paylanmış akustik algılama (DAS) kimi paylanmış fiber-optik algılama
· EDFA, DWDM və lazer sistemlərində optik güc monitorinqi
· Fotonik laboratoriya tədqiqatı və OEM sistem inteqrasiyası
|
Parametr |
Simvol |
Vəziyyət |
Reytinq |
Vahid |
|
Doyma Optik Gücü |
PS |
CW |
5 |
mVt |
|
İrəli cərəyan |
ƏGƏR |
CW |
10 (tip) |
mA |
|
Əks Gərginlik |
VRPD |
CW |
30 |
V |
|
Əks cərəyan |
IRPD |
CW |
5 |
mA |
|
İşləmə temperaturu |
TOP |
- |
-40 ~ +85 |
°C |
|
Saxlama temperaturu |
TS |
- |
-40 ~ +85 |
°C |
|
Parametr |
Simvol |
Test Vəziyyəti |
Min. |
Tip. |
Maks. |
Vahid |
|
Dalğa uzunluğu diapazonu |
λ |
- |
1100 |
- |
1650 |
nm |
|
Məsuliyyət @ 1310nm |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
A/W |
|
Məsuliyyət @ 1550nm |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
A/W |
|
Qaranlıq cərəyan |
ID |
Vr=5V |
- |
0.2 |
0.5 |
nA |
|
Qovşağın tutumu |
C |
Vr=5V, f=1MHz, qutu açıq |
- |
0.6 |
0.75 |
pF |
|
Yüksəlmə vaxtı / payız vaxtı |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
Bant genişliyi (-3dB) |
BW |
Vr=5V, 50Ω yük, qurğuşun uzunluğu=6mm, qutu açıq |
2.5 |
- |
- |
GHz |
|
Composite Second Order Beat |
VCT |
- |
- |
-70 |
- |
dB |
|
Kompozit Üçüncü Sifariş Beat |
CTB |
- |
- |
-80 |
- |
dB |
|
Əməliyyat gərginliyi |
V |
- |
- |
-5 |
- |
V |
|
Optik qaytarma itkisi |
ORL |
λ=1310nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
Nümunə: BPD-70P10B-FA ( 70 m aktiv sahə, Pigtail tip, 1,0 m lif, Tip B pinout, FC/APC birləşdiricisi)
|
Sahə |
Kod |
Təsvir |
|
Məhsul seriyası |
BPD |
Box Fotodiod seriyası |
|
Aktiv sahə |
55 / 70 / 3H / Digər |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; Digər = xüsusi |
|
PD növü |
P / R |
P = Pigtailed növü; R = Qab növü |
|
Fiber Uzunluğu |
05 / 10 / Digər |
05 = 0,5 m; 10 = 1,0 m; Digər = xüsusi uzunluq |
|
Pinout |
A / B / C / Null |
A = Tip A; B = Tip B; C = C növü |
|
Bağlayıcı |
FA / SA / FC / SC / ST / Digər |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Digər = xüsusi |
|
Material |
Null / C / M / P |
Null = default; C = keramika; M = metal; P = plastik |
Qeyd: Pigtail uzunluğu və sabit kart formatı fərdiləşdirilə bilər. Məhsulun strukturu, ölçüsü, optik parametrləri və proses texnologiyası tələbləri müştəri tələblərinə uyğun olaraq dizayn edilə bilər.
A: Əsas fərqlər paket dizaynı və sistem inteqrasiyasıdır. Koaksial pigtailed detektor InGaAs PIN fotodiodunu CATV qəbulediciləri və optik sınaq avadanlığı kimi tətbiqlər üçün birbaşa lif bağlantısı və yüksək tezlikli performans təmin edən lifli pigtail ilə hermetik koaksial paketə inteqrasiya edir. TO5/TO46 fotodiodları optik pəncərələri olan metal qutu paketlərindən istifadə edir və xarici optik birləşmə tələb edir, bu da onları boş yerin aşkarlanması və optik gücün ölçülməsi üçün daha uyğun edir.
A: Pigtailed versiyada birbaşa optik əlaqə üçün daimi birləşdirilmiş lif var, yuva versiyası isə rahat qoşulma və dəyişdirmə üçün ayrıla bilən lif interfeysi təmin edir. Seçim əsasən sistem inteqrasiyası tələblərindən asılıdır: pigtailli paketlər sabit OEM qurğuları üçün uyğundur, qab paketləri isə sınaq və laboratoriya avadanlığı üçün əlverişlidir.
Cavab: Aktiv sahənin diametri optik şüa ölçüsü, birləşmə sxemi və hədəf aşkarlama bant genişliyinə əsasən seçilməlidir. Daha kiçik aktiv sahə diametrləri daha aşağı qovşaq tutumu və daha yüksək sürətli reaksiya verir, daha böyük sahə çipləri isə daha yüksək optik toplama səmərəliliyi və rahat düzülmə tolerantlığı təmin edir. Fiberlə birləşdirilmiş sistemlər üçün 70 um kimi orta ölçülü seçimlər bant genişliyi və hizalanma eni arasında yaxşı mübadilə əldə edə bilər.
· 1mm Aktiv Sahə InGaAs PIN fotodiod
· 5 mm InGaAs PIN Fotodiod TO5
· Silikon Fotodiod TO46
· C-bandlı Erbium qatqılı Fiber Gücləndirici Gücləndirici
· InGaAs PIN fotodiodları ESD-ə həssas cihazlar olduğundan, fotodiodla işləyərkən müvafiq ESD mühafizəsi prosedurlarına əməl edin.
· Libin son üzünə və ya optik konnektora çılpaq barmaqlarınızla toxunmaqdan çəkinin.
· Məlumat cədvəlində göstərilən mütləq maksimum reytinqləri aşmayın.
· Lifli pigtail üzərində həddindən artıq əyilmə və ya mexaniki gərginlikdən çəkinin.
