1mm InGaAs PIN Fotodiod TO46

Məhsula Baxış-1mm InGaAs PIN Fotodiod TO46

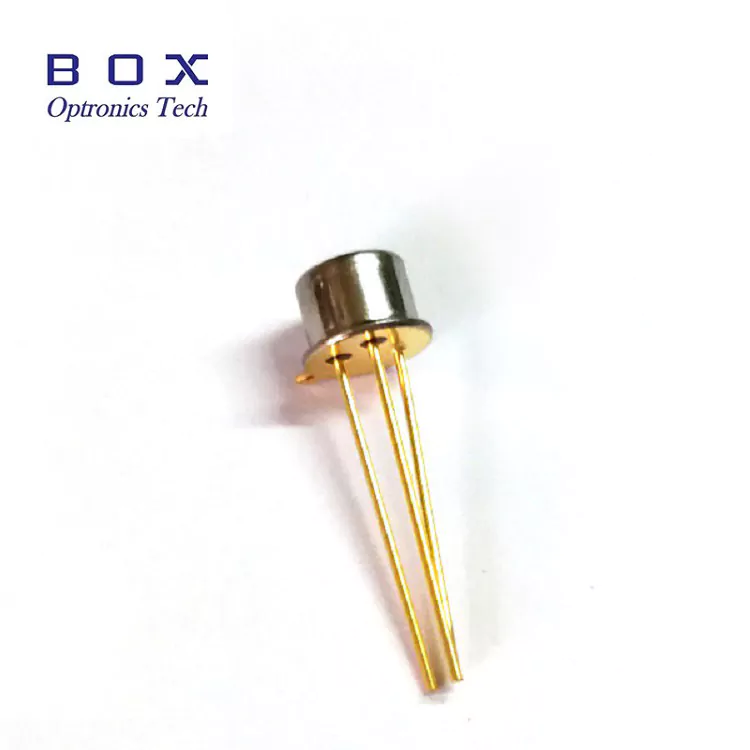

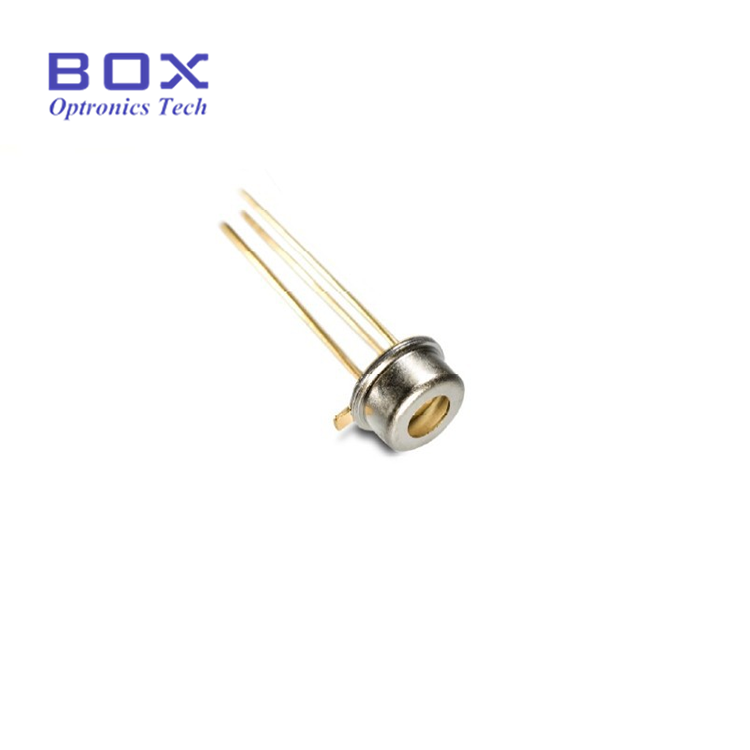

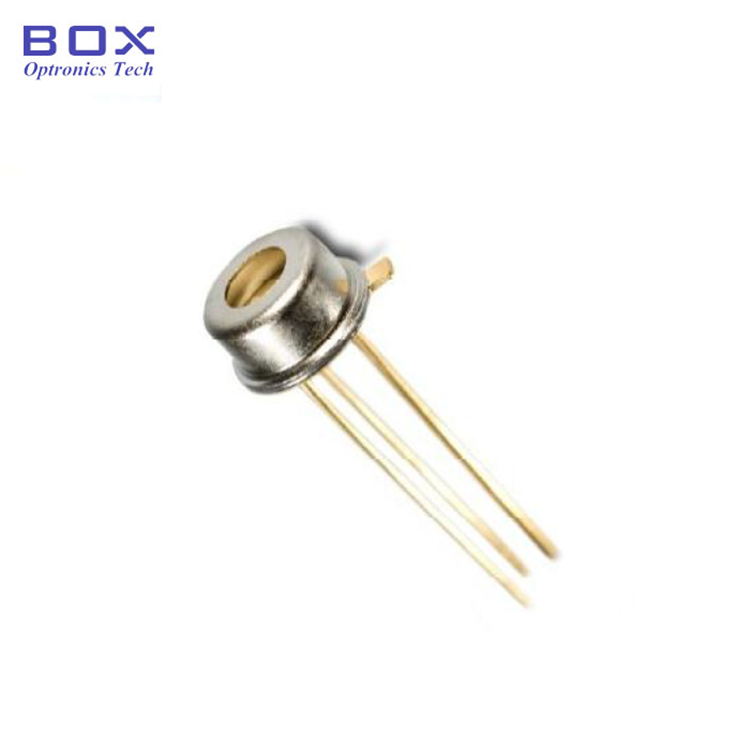

Box Optronics-dən 1 mm-lik InGaAs PIN Fotodiod (Model BPD-1STO46B-FW) yaxın infraqırmızı (NIR) aşkarlama tətbiqləri üçün nəzərdə tutulmuş yüksək performanslı InGaAs fotodetektorudur. PIN diod quruluşuna sahib olmaqla, 900-1650nm dalğa uzunluğu diapazonunda baş verən optik gücü yüksək xətti və həssaslıqla mütənasib foto cərəyana çevirir. 1 mm diametrli aktiv sahəyə malikdir. Düz optik pəncərəsi olan hermetik TO46 metal qutuda qablaşdırılan fotodiod mexaniki cəhətdən möhkəmdir və tələbkar sənaye və laboratoriya şəraitində sabit işləməyi təmin edir. Bu atributlar onu optik gücün monitorinqi, fiber optik testin ölçülməsi, lazer aşkarlanması və NIR spektroskopiyası üçün əla seçim edir.

Əsas Xüsusiyyətlər-1mm InGaAs PIN Fotodiod TO46

• Aktiv sahənin diametri: səmərəli işığın toplanması üçün 1 mm

• Geniş spektral cavab diapazonu: 900nm - 1650nm

• Yüksək cavabdehlik: 1310nm-də tipik 0,9A/W, 1550nm-də 0,95A/W

• Ultra aşağı qaranlıq cərəyan, aşağı keçid tutumu

• Yüksək etibarlılıq və uzunmüddətli sabitlik

• Hermetic TO46 düz pəncərəli metal paket

• Asan quraşdırma üçün standart TO-CAN konfiqurasiyası

Tipik Tətbiqlər-1mm InGaAs PIN Fotodiod TO46

• Optik güc sayğacları və optik güc monitorinq modulları

• Fiber optik sınaq və ölçmə avadanlığı

• Telekom sistemlərində optik siqnal aşkarlanması və güc monitorinqi

• Yaxın infraqırmızı (NIR) spektroskopiya və analitik alətlər

• Lazer enerjisinə nəzarət və nəzarət sistemləri

• Optik zəiflədən kalibrləmə və xarakteristikası

• Fotonik laboratoriyalarda tədqiqat və inkişaf

• Optik modul inteqrasiyası və fotonik alt sistemin inkişafı

Texniki xüsusiyyətlər-1mm InGaAs PIN Fotodiod TO46

Mütləq Maksimum Qiymətlər (TC = 25°C)

Elektro-Optik Xüsusiyyətlər (TC = 25°C)

Məhsul Təfərrüatları-1mm InGaAs PIN Fotodiod TO46

InGaAs PIN Fotodiod nədir?

InGaAs PIN fotodiodu yaxın infraqırmızı (NIR) optik aşkarlama üçün nəzərdə tutulmuş yüksək həssaslıqlı yarımkeçirici detektordur. P-I-N yarımkeçirici strukturuna əsaslanaraq, əla xətti və sabitliyi ilə hadisə fotonlarını foto cərəyana çevirir.

900nm-dən 1700nm-ə qədər işləyən InGaAs fotodiodları optik rabitə zolaqları və SWIR bölgəsində yüksək cavabdehlik təmin edərək, onları fiber optik sınaq, optik gücün monitorinqi, spektroskopiya və sensor tətbiqləri üçün uyğun edir.

1 mm-lik aktiv sahə, həssaslıq, hizalama çevikliyi və aşkarlama sürəti arasında mükəmməl tarazlığı təmin edərək, gücləndirilmiş işıq toplama qabiliyyətini və təkmilləşdirilmiş birləşmə tolerantlığını təklif edir.

Performans göstəriciləri-1mm InGaAs PIN Fotodiod TO46

• Yüksək Məsuliyyət və Kvant Səmərəliliyi

• Ultra Aşağı Qaranlıq Cərəyan

• Aşağı Kapasitans və Sürətli Cavab

• Geniş Spektral Əhatə

• Hermetik TO46 Paketi

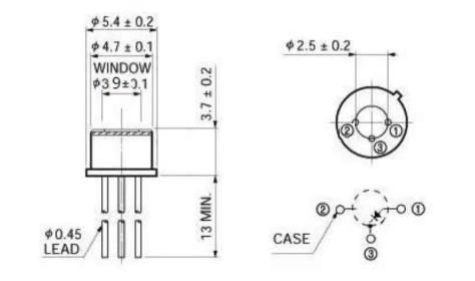

Paket Ölçüləri və Pin Tərifi-1mm InGaAs PIN Fotodiod TO46

Paket növü: TO46 Hermetik Metal Qutu, Düz Pəncərə (TO-CAN 3-pin)

Can diametri: φ5.4 ± 0.2mm (xarici), φ4.7 ± 0.1mm (daxili)

Pəncərənin diametri: φ3.9 ± 0.1mm

Pin Konfiqurasiyası (aşağıdan görünüş):Pin 1 = Anod (P tərəfi), Pin 2 = Korpus (GND), Pin 3 = Katod (N tərəfi)

Sifariş Məlumatı

Model nomenklaturası

BPD - X X TO XX - X - X

Nümunə: BPD-1STO46B-FW

Məlumat vərəqi-1mm InGaAs PIN Photodiode TO46

Məlumat vərəqi

Təqdimat vaxtı

• Standart vahidlər (stokda olan modellər): 3~5 iş günü

• Standart istehsal: 10~15 iş günü

• Sifarişlərin həcmi: İstehsal qrafiki üçün əlaqə saxlayın

• Beynəlxalq göndərmə: ~5 iş günü (DHL/UPS/FedEx express)

• Sürətləndirilmiş xidmət: İstək əsasında mövcuddur

Əməliyyat Qeydləri və İdarəetmə-1mm InGaAs PIN Fotodiod TO46

• Fotodiodlar elektrostatik boşalmaya (ESD) həssas cihazlardır - həmişə müvafiq ESD mühafizəsindən istifadə edin

• Çirklənmənin və ESD zədələnməsinin qarşısını almaq üçün çılpaq barmaqlarınızla birbaşa kabellərə toxunmaqdan çəkinin

• Elektrostatik boşalmanın zədələnməsinin qarşısını almaq üçün istifadə olunmamış cihazları ESD-dən qorunan qablaşdırmada və ya keçirici qablarda saxlayın
