1. SLD Genişzolaqlı İşıq Mənbəsinin 1310nm tətbiqi
2. Məhsulun Spesifikasiyası
3. Məhsulun Xüsusiyyətləri
4. Tipik Tətbiqlər

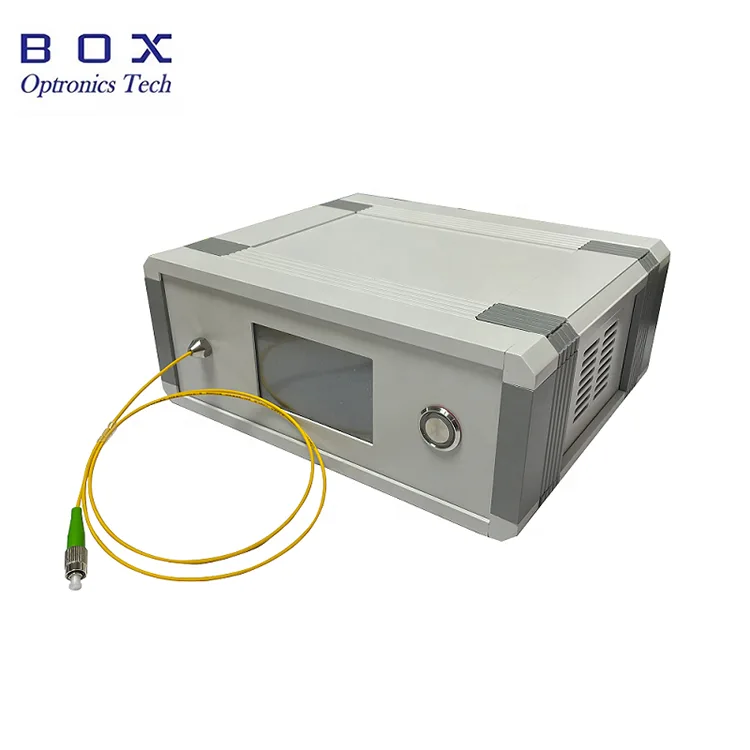

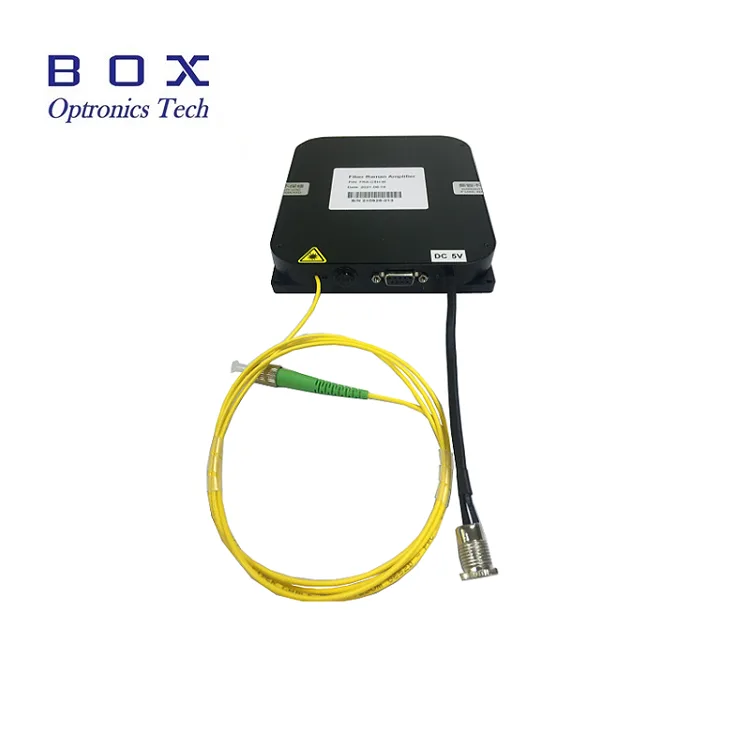

5. Məhsul Təfərrüatları
6. Sifariş Məlumatı
7. Məlumat vərəqi və test vərəqi
8. Kotirovka və ödəniş şərtləri
9. Əməliyyat təlimatı
10. Əməliyyat Qeydləri və Baxım
11. Keyfiyyətin Təminatı və Satışdan Sonra Xidmət
1310nm SLD Genişzolaqlı İşıq Mənbəsi adətən >30nm spektral eni və 1/3/10/15mW-da mövcud çıxış gücü ilə sabit, aşağı uyğunluqlu genişzolaqlı emissiya təqdim edir. Onun SMF-28e və ya PM Fiber birləşmə, aşağı spektral dalğalanma və yığcam paketi onu fiber optik zondlama, OCT təsviri və dəqiq optik ölçmələr üçün ideal edir. Bu SLD genişzolaqlı işıq mənbəyi optik rabitə, biotibbi görüntüləmə və optik lif cihaz test tətbiqləri üçün optimallaşdırılmışdır.
|
Parametrlər |
Vahid |
Dəyər |
Qeyd |
|
Əməliyyat dalğa uzunluğu |
nm |
1310 |
±20 |
|
Çıxış gücü |
mVt |
1/3/10/15 |
Özelleştirilebilir |
|
Bant genişliyi |
nm |
>30 |
|
|
Optik izolyator |
dB |
ilə |
|
|
Qısamüddətli sabitlik |
dB |
≤±0,02/15 dəq |
|
|
Uzunmüddətli sabitlik |
dB |
≤±0,05/8 saat |
|
|
Fiber bağlayıcı |
- |
FC/APC |
|
|
Lif növü |
- |
SMF-28e/PM Fiber |
|
|
Demensiya
|
mm |
195(W)×220(D)×120(H) |
Dəzgah üstü |
|
70(W)×90(D)×18(Y) |
Modul |
||
|
125(W)×150(D)×20(H) |
Modul |
||
|
Güc girişi
|
V |
AC 110~240V |
Dəzgah üstü |
|
DC 5V/4A |
Modul |
||
|
Rabitə interfeysi |
- |
DB9 Qadın(RS232) |
|
|
İşləmə temperaturu |
℃ |
-5 ~ +55 |
|
|
Saxlama temperaturu |
℃ |
-40 ~ +85 |
|
● 1/3/10/15 mW Müxtəlif ehtiyaclara uyğun bir çox güc səviyyələri mövcuddur; l
● Geniş spektr;
● Aşağı spektral dalğalanma;
● Fərdi paket və ölçü.
● Fiber Optik Algılama;
● Tibbi görüntüləmə;
● Dəqiq ölçmə;
● Fiber optik cihaz testi.

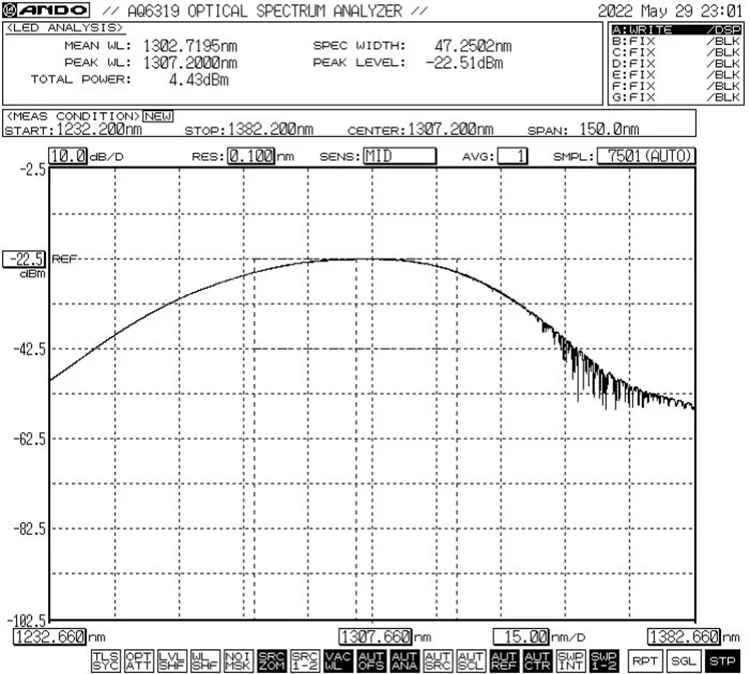

● Spektral Referans: -3dB Bant Genişliyi Min.30nm

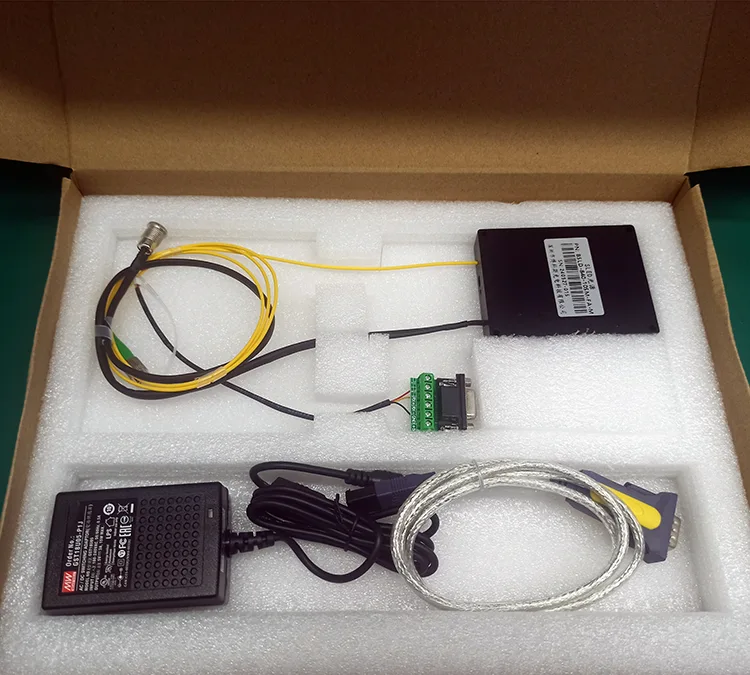

● Standart Aksesuarlar
|
|
Aksesuarlar |
Kəmiyyət |
|
1 |
İşıq mənbəyi (Module Host) |
1 |
|
2 |
USB-RS485 DB9 məlumat kabeli |
1 |
|
3 |
Yaşıl Port Kabel |
1 |
|
4 |
Enerji Adapteri (Opsiyonel) |
1 |
|
5 |
Məhsul Test Hesabatı |
1 |
|
Parametrlər |
Vahid |
Dəyər |
Qeyd |
|
Əməliyyat dalğa uzunluğu |
nm |
1310 |
±20 |
|
Çıxış gücü |
mVt |
1/3/10/15 |
Özelleştirilebilir |
|
Bant genişliyi |
nm |
>30 |
|
|
Optik izolyator |
dB |
ilə |
|
|
Qısamüddətli sabitlik |
dB |
≤±0,02/15 dəq |
|
|
Uzunmüddətli sabitlik |
dB |
≤±0,05/8 saat |
|
|
Fiber bağlayıcı |
- |
FC/APC |
|
|
Lif növü |
- |
SMF-28e/PM Fiber |
|
|
Demensiya
|
mm |
195(W)×220(D)×120(H) |
Dəzgah üstü |
|
70(W)×90(D)×18(Y) |
Modul |
||
|
125(W)×150(D)×20(H) |
Modul |
||
|
Güc girişi
|
V |
AC 110~240V |
Dəzgah üstü |
|
DC 5V/4A |
Modul |
||
|
Rabitə interfeysi |
- |
DB9 Qadın(RS232) |
|
|
İşləmə temperaturu |
℃ |
-5 ~ +55 |
|
|
Saxlama temperaturu |
℃ |
-40 ~ +85 |
|
məsələn: BSLD-1310-10SM-FA-M
(Sifariş məlumatı: SLD Genişzolaqlı İşıq Mənbəsi 1310nm, 10mW çıxış gücü, SM fiber, FC/APC konnektoru ilə, modul paketi).
● Təklif şərtləri
(1) EXW
(2) DAP
(3) Digər
● Ödəniş şərtləri
PayPal və T/T mövcuddur.
Addım 1. Qablaşdırmadan çıxarma: Quraşdırmadan əvvəl bütün aksesuarların tam olub olmadığını yoxlayın.
Addım 2. Enerji təchizatı: DC keçid enerji təchizatı və ya onların enerji təchizatı tələblərinə cavab verən tənzimlənən enerji təchizatı ilə bağlıdır. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)
Addım 3. Çıxış lifinin birləşdirilməsi: Lif konnektorunda və ya flanşda toz qapağını açın, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi heç bir çirklənmə və zərərin olmadığını təsdiqlədikdən sonra sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin.
Setp4. Əsas kompüterə qoşulun: 1310nm SLD Genişzolaqlı İşıq Mənbəsini və kompüteri birləşdirmək üçün Yaşıl Port Kabelindən və USB-RS485 DB9 Məlumat Kabelindən istifadə edin; kompüter USB-RS485 seriya port məlumat kabelini müəyyən etmək üçün əvvəlcə xüsusi seriya port sürücüsünü quraşdırmalıdır, əks halda əsas kompüter proqramı və işıq mənbəyi modulu düzgün birləşdirilə və əlaqə saxlanıla bilməz. Sürücü üçün Box Optronics-dən soruşun.

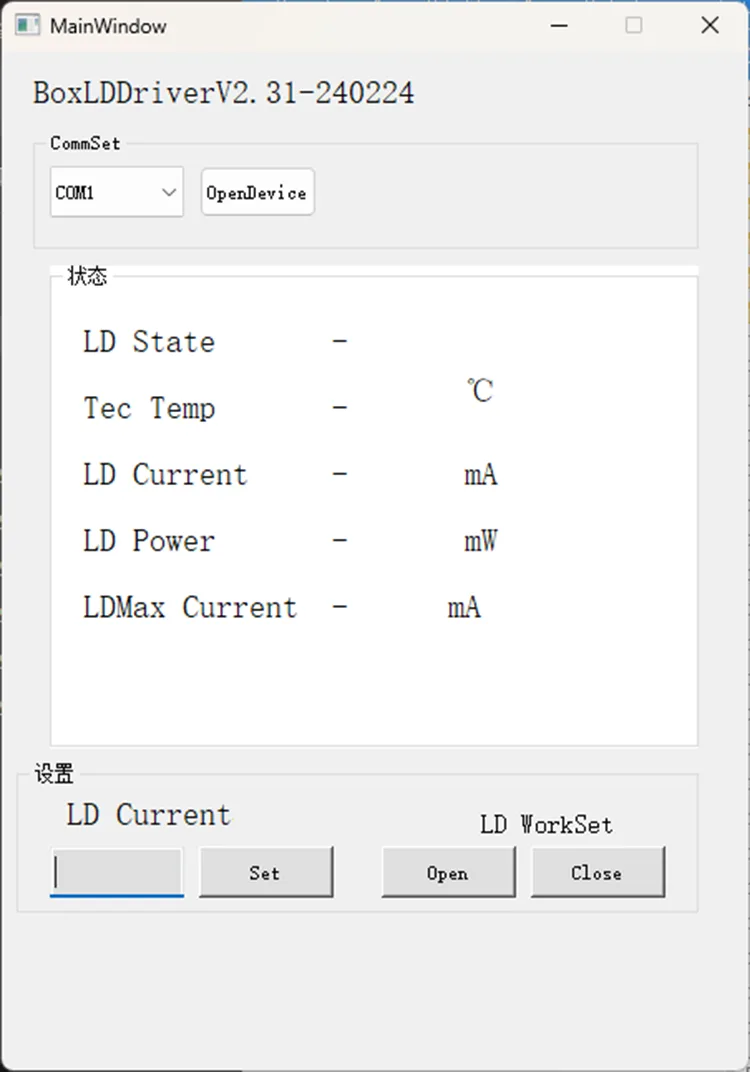

Addım 5. Nəzarət proqramı: Box Optronics, SLD Genişzolaqlı İşıq Mənbəsinin 1310nm LD cərəyanını idarə etmək üçün serial əmri və ya PC proqram təminatını təmin edir. Düzgün portu seçin, cari təyin edin, sonra açıq düyməsini basın. (Zərərin qarşısını almaq üçün ilkin əməliyyat zamanı sürücü cərəyanını yavaş-yavaş artırın. Dərhal tam cərəyan tətbiq etməyin.)
Addım 6. İstifadədən sonra bağlama düyməsini basın, enerji təchizatını söndürün və lif bağlantısını ayırın.
● Fiber konnektorları tüysüz dəsmal ilə təmizləyin və qoşulmazdan əvvəl lifli üz detektoru ilə yoxlayın. Ucunun yanmasının qarşısını almaq üçün həmişə lifləri güc olmadan birləşdirin/ayrın. Fiber optik birləşdiricilər toz qapaqları ilə örtülməlidir.
● Tozun yığılmasının və üzün zədələnməsinin qarşısını almaq üçün lifli birləşdiricilərin tez-tez qoşulmasından/çıxarılmasından çəkinin.
● Zəhmət olmasa nəm, toz və korroziyaya qarşı tədbir alın; quru yerdə saxlayın.

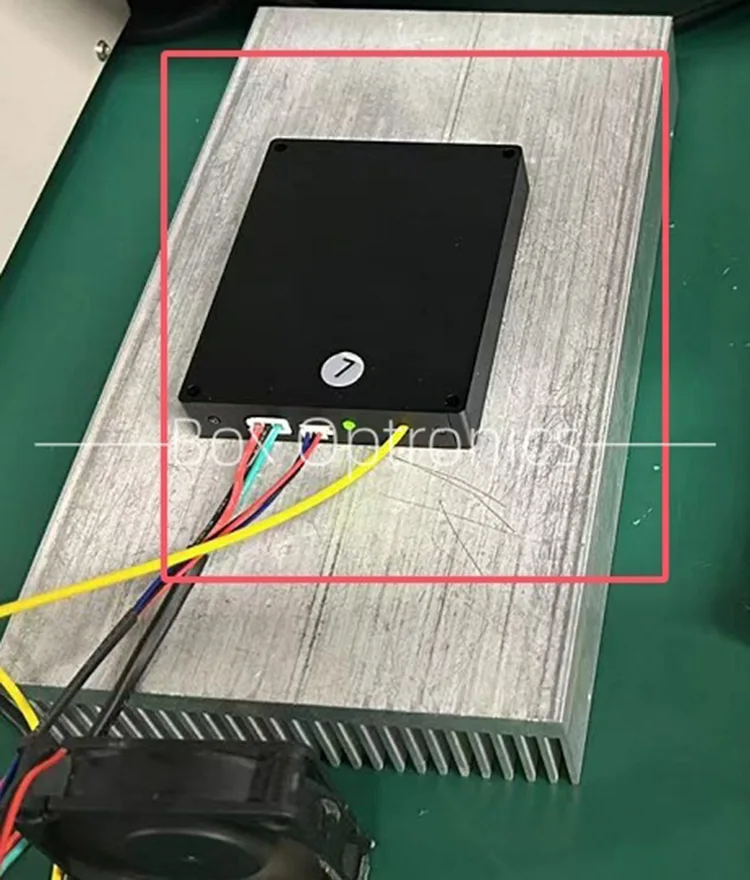

● Uzun müddətli istifadə edərkən onu soyuducuya qoyun.
● Zəmanət müddəti:
Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.
● Pulsuz Zəmanətdən İstisnalar:
Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:
(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.
(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.
(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.
(4) İcazəsiz sökmə, dəyişdirmə və ya təmir.
(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.
(6) Daşınma zamanı zərər və ya itki.
