1060nm 5mW SLED Lazer Diodu

Mündəricat

1. 1060nm 5mW SLED Lazer Diodunun tətbiqi

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Qablaşdırma nümunəsi

6. Sifariş Məlumatı

7. Məlumat vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat Qeydləri

11. Keyfiyyətin Təminatı və Satışdan Sonra Xidmət

Məhsulun təqdimatı

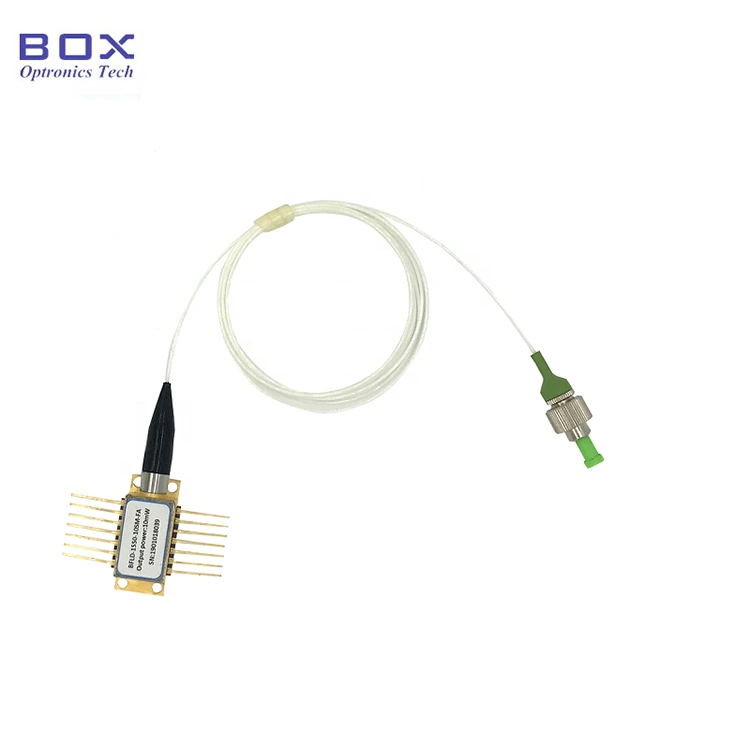

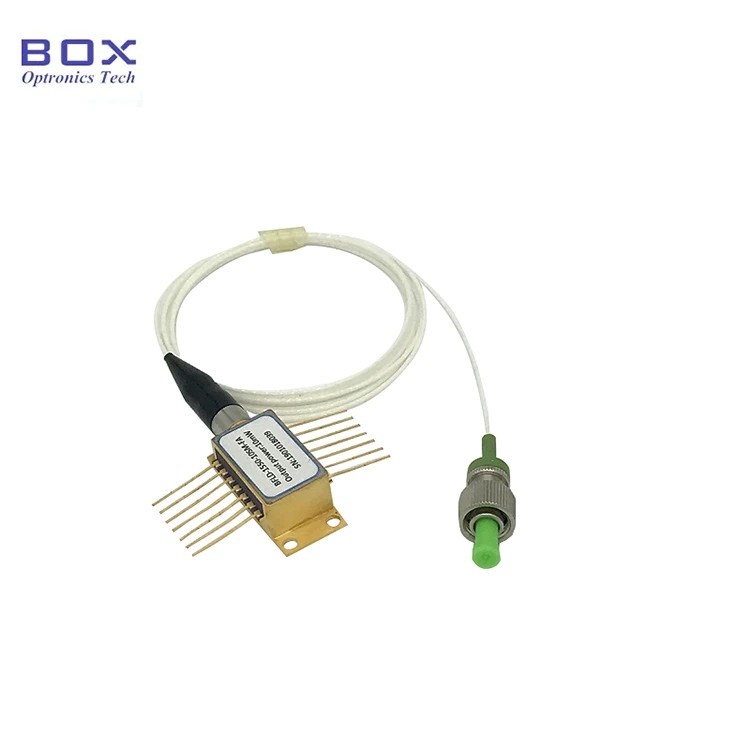

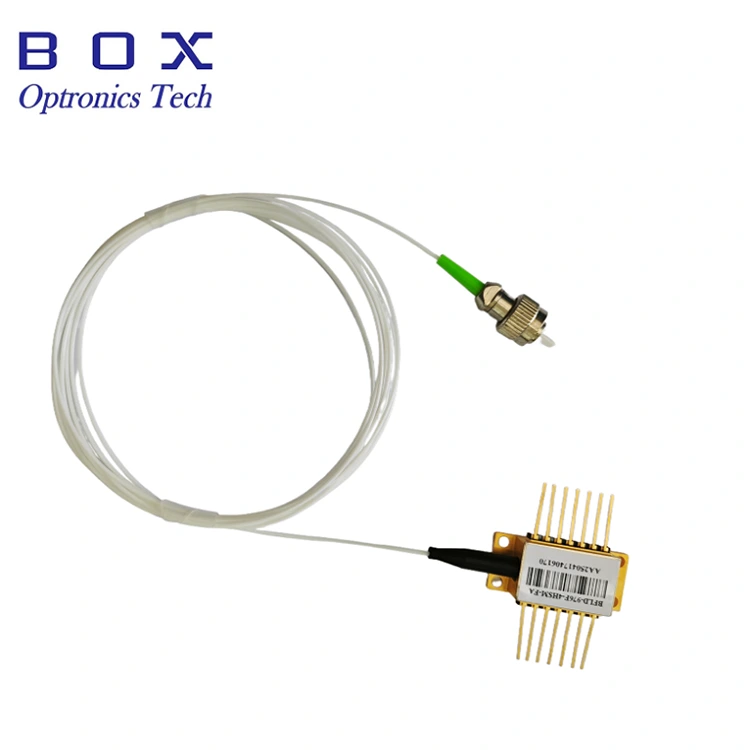

Bu, 14 pinli kəpənək paketi olan 1060nm 5mW SLED Lazer Diodudur. O, 5 mVt-a qədər çıxış gücünə, 15nm-dən çox 3dB bant genişliyinə malikdir və sabit və hamar spektr üçün TEC və termistoru birləşdirir. Optik koherens tomoqrafiya (OKT) üçün uyğundur. Sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu 260 ° C-dən çox olmamalıdır və lehimləmə müddəti 10 saniyədən çox olmamalıdır.

Məhsulun spesifikasiyası

Məhsul Xüsusiyyətləri

● SM Hi1060 və ya PM980 pigtail;

● 5 mVt-a qədər çıxış gücü;

● TEC və Monitor PD ilə 14-pin BTF paketi.

Məhsul Tətbiqləri

● Fiber optik giroskoplar;

● Fiber optik zondlama sistemi;

● Optik avadanlıq sistemi.

Məhsul Təfərrüatları

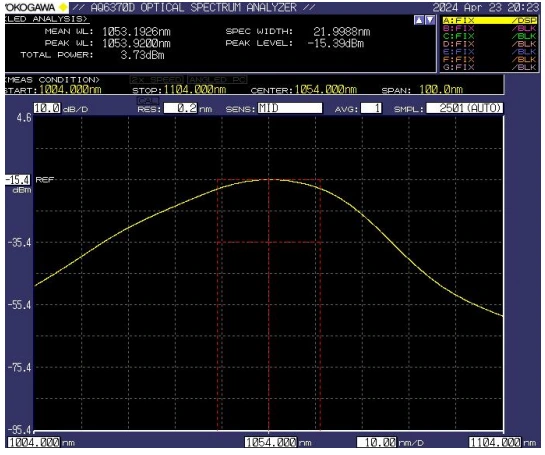

● Tipik spektr: -3dB Bant Genişliyi Min.15nm / Tip.20nm

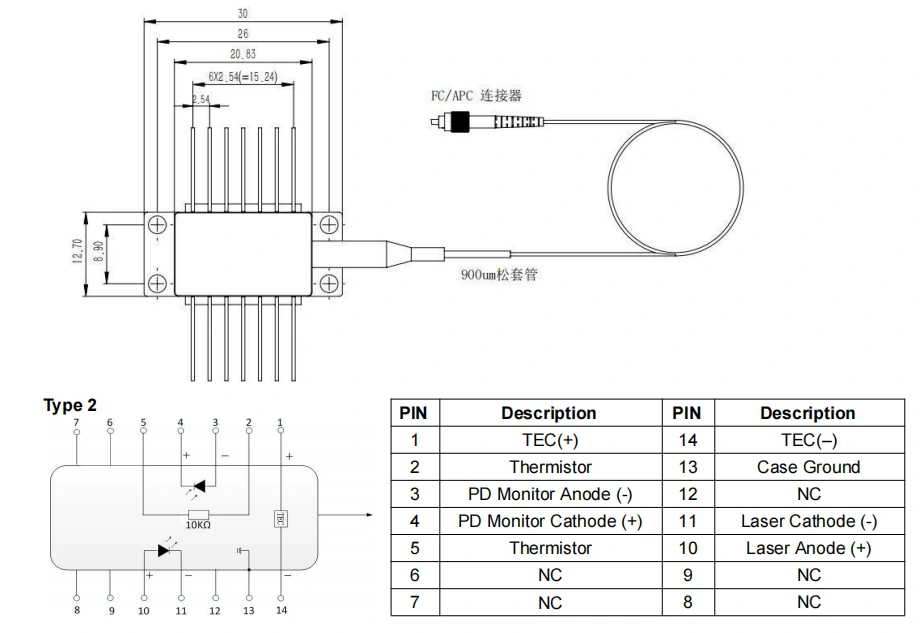

● Paket təsviri və PIN-OUT Tərifi(Vahid:mm)-1060nm 5mW SLED Lazer Diodu

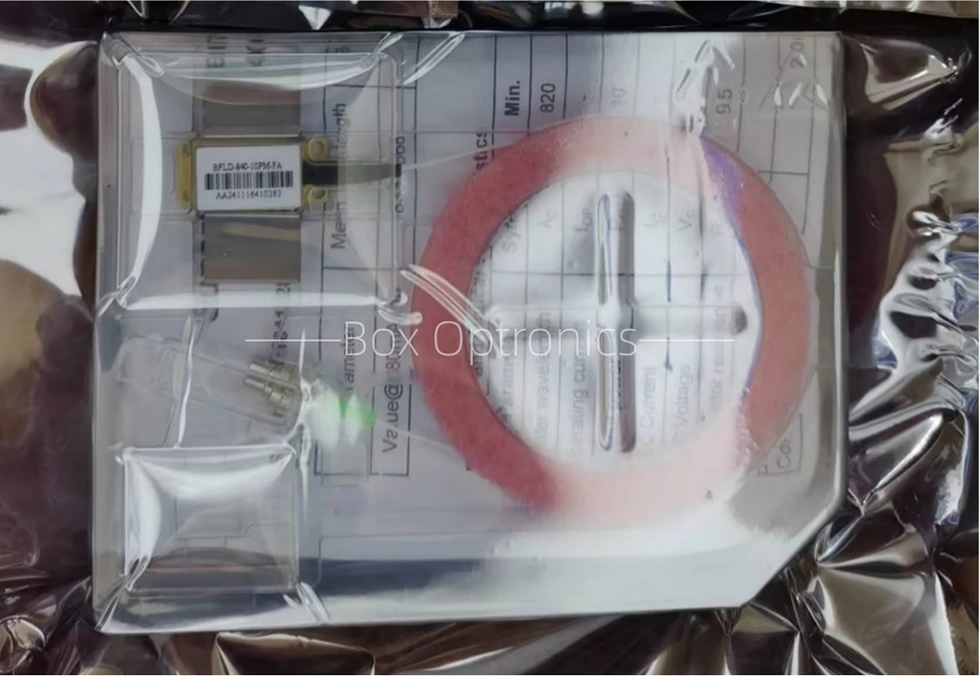

● Qablaşdırma nümunəsi

*Müstəqil cihaz; daxili sürücü yoxdur (xarici sürücü isteğe bağlıdır).

Sifariş məlumatı

məsələn: BFSLD-1060-5SM-FA

(Sifariş məlumatı: 1060nm 5mW SLED Lazer Diodu, kəpənək paketi, SM  Hi1060 lifli, FC/APC konnektoru).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi

Məlumat vərəqi

Kotirovka və ödəniş şərtləri

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics EXW-dən istifadə etməyi təklif edir. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, məhsulların çatdırılma dəyərini əvvəlcədən ödəyin.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Stokda bəziləri varsa, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri

● Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; lifin son üzünə birbaşa baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

● Bu cihaz elektrostatik təsirlərə həssasdır; buna görə də qablaşdırma, daşıma və istifadə zamanı antistatik qorunma tədbirlərinə ciddi riayət etmək lazımdır. Əlavə olaraq, enerji təchizatı dalğalarının qarşısını almaq üçün ehtiyat tədbirləri görülməlidir, çünki bunun edilməməsi cihazın daimi zədələnməsi ilə nəticələnə bilər (məsələn, avadanlığın düzgün torpaqlanmasının təmin edilməsi və antistatik bilək kəmərinin taxılması).

● Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı yuvasına daxil edərkən və ya yuvasından çıxararkən, cihazın korpusunun arxa tərəfində yerləşən qoluna təzyiq etməyin və onu çəkməyin. Bağlayıcılarla təchiz olunmuş cihazlar üçün quraşdırma və ya sökülmə zamanı həm cihazın, həm də lif birləşdiricisinin eyni vaxtda qaldırıldığından əmin olun.

● Sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu 260 ° C-dən çox olmamalıdır və lehimləmə müddəti 10 saniyədən çox olmamalıdır. Aşağıdakılara xüsusi diqqət yetirilməlidir: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalıdır və lehimləmə dəmiri lazımi şəkildə torpaqlanmalıdır.

● Gücləndirmə prosesi zamanı heç vaxt birbaşa yüksək cərəyan tətbiq etməyin, çünki bu, çipin zədələnməsi riski daşıyır. Bunun əvəzinə, cihazı çipin eşikinə yaxın bir cari səviyyədə gücləndirin və sonra istədiyiniz səviyyəyə çatana qədər cərəyanı kiçik artımlarla tədricən artırın.

● Bütün komponentləri işə salmazdan əvvəl, əvvəlcə soyuducunu aktivləşdirin, sonra çipin həddən artıq istiləşməsinin və həddən artıq yüklənməsinin qarşısını almaq üçün əlavə gücləndirmə addımlarına davam edin.

Keyfiyyətə zəmanət və satış sonrası xidmət

● Zəmanət müddəti:

Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:

(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
