1060nm 1064nm SLD İşıq Mənbəsi

Mündəricat

1. 1060nm 1064nm SLD İşıq Mənbəsinin tətbiqi

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Standart Aksesuarlar

6. Təhlükəsiz Əməliyyat Bələdçisi

7. Sifariş Məlumatı

8. Məlumat vərəqi və test vərəqi

9. Kotirovka və ödəniş şərtləri

10. Göndərmə vaxtı

11. İstismar Qeydləri və Baxım

12. Keyfiyyətin Təminatı və Satışdan Sonra Xidmət

Məhsulun təqdimatı

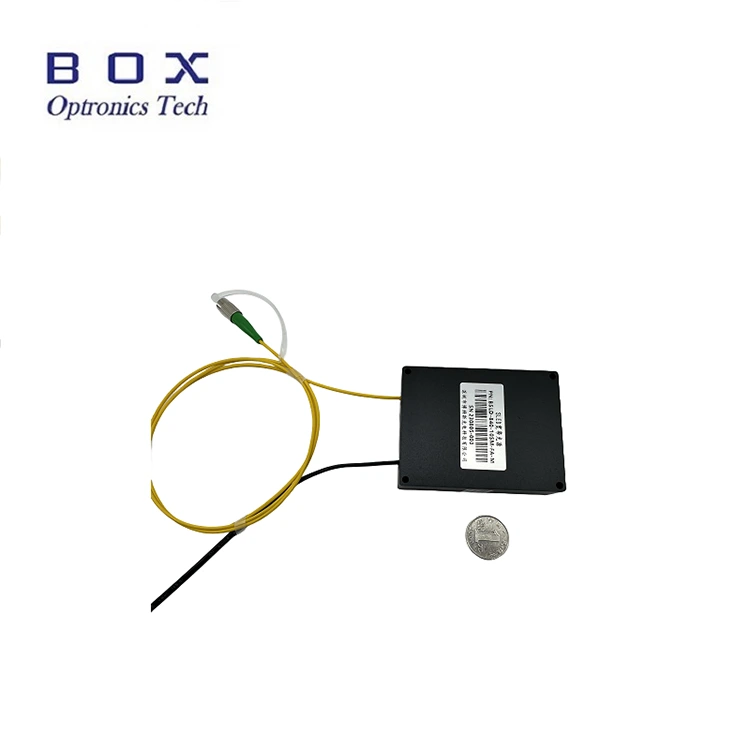

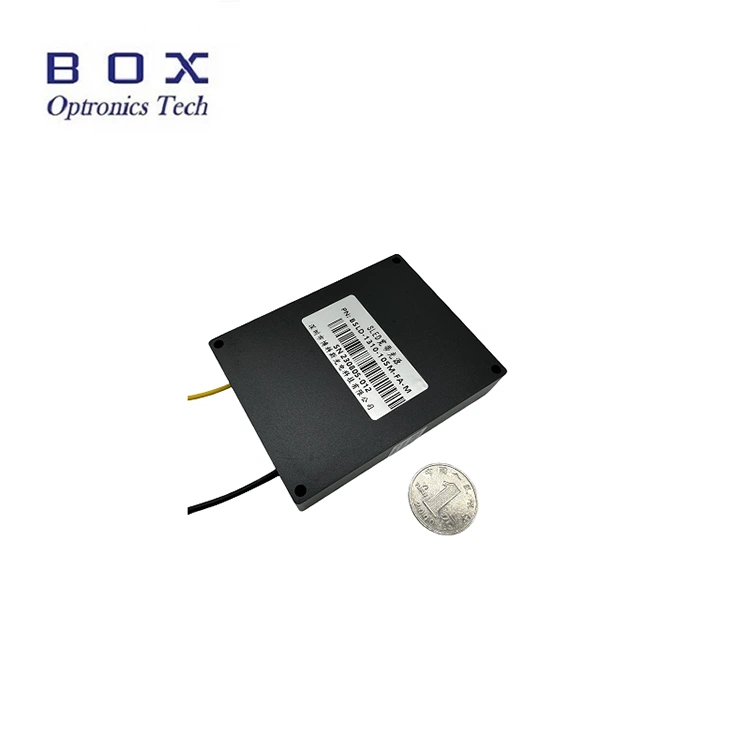

Bu 1060nm 1064nm SLD İşıq Mənbəsidir, çıxış gücü 5mW və 15mW isteğe bağlı, 15nm-dən çox -3dB bant genişliyi, düz spektr, aşağı dalğalanma və əla uzunmüddətli sabitliyə malik superluminescent diod texnologiyasını qəbul edir. O, RS485 rabitə interfeysi və sistem inteqrasiyası üçün monitorinq proqramı ilə tezgah üstü və modul konfiqurasiyaları dəstəkləyir. Fiber sensoru və tibbi görüntüləmə üçün uyğundur. Zəhmət olmasa nominal gərginliklə istifadə edin, temperaturu və rütubəti idarə edin, yaxşı istilik yayılmasını təmin edin, həddindən artıq yüklənmədən və çirklənmədən qaçın.

Məhsulun spesifikasiyası

Məhsul Xüsusiyyətləri

● Aşağı spektral dalğalanma;

● Düz spektr;

● Asan inteqrasiya üçün DB9 Qadın(RS485) rabitəsi.

Məhsul Tətbiqləri

● Fiber optik algılama;

● Tibbi görüntüləmə;

● Fiber-Optik Gyroskop (DUMAN).

Məhsul Təfərrüatları

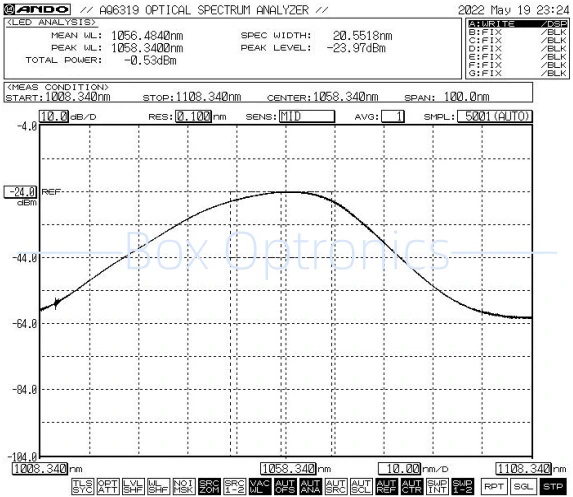

● Tipik spektr: -3dB Bant Genişliyi Min.15nm / Tip.20nm

● Standart Aksesuarlar

Əməliyyat addımları

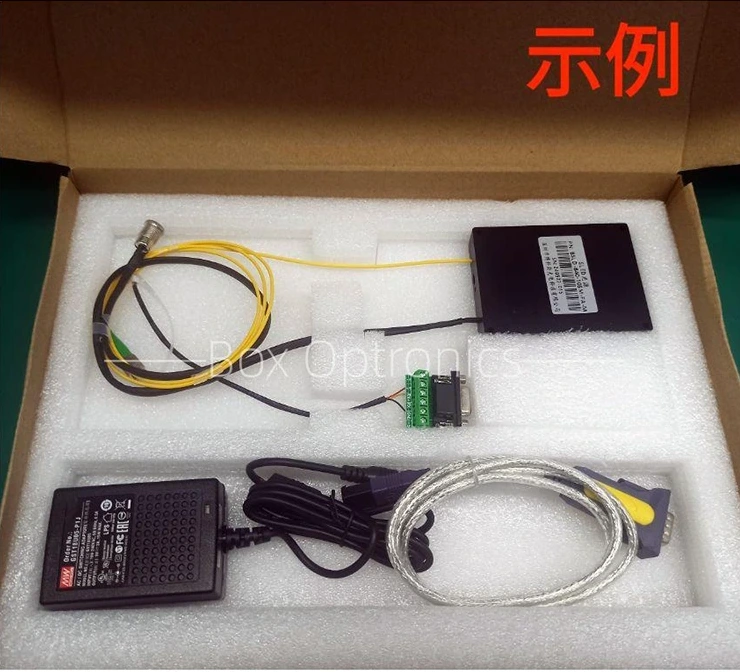

Addım 1.Qablaşdırmadan çıxarma: Quraşdırmadan əvvəl bütün aksesuarların, o cümlədən SLED işıq mənbəyi modulu, USB məlumat kabeli, yaşıl port kabeli, enerji adapteri, sınaq hesabatı və s.-nin tam olub olmadığını yoxlayın.

Addım 2.Enerji təchizatı: DC keçid enerji təchizatı və ya onların enerji təchizatı tələblərinə cavab verən tənzimlənən enerji təchizatı ilə bağlıdır. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)

Addım 3.Çıxış lifinin birləşdirilməsi: Lif konnektorunda və ya flanşda toz qapağını açın, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi heç bir çirklənmə və zərərin olmadığını təsdiqlədikdən sonra yoxlanılacaq cihaza və ya güc sayğacına birləşdirin.

Setp4.Əsas kompüterə qoşulun: 1060nm 1064nm SLD İşıq Mənbəsini və kompüteri birləşdirmək üçün Yaşıl Port Kabelindən və USB-RS485 DB9 Məlumat Kabelindən istifadə edin; kompüter USB-RS485 seriya port məlumat kabelini müəyyən etmək üçün əvvəlcə xüsusi seriya port sürücüsünü quraşdırmalıdır, əks halda əsas kompüter proqramı və işıq mənbəyi modulu düzgün birləşdirilə və əlaqə saxlanıla bilməz. Sürücü üçün Box Optronics-dən soruşun.

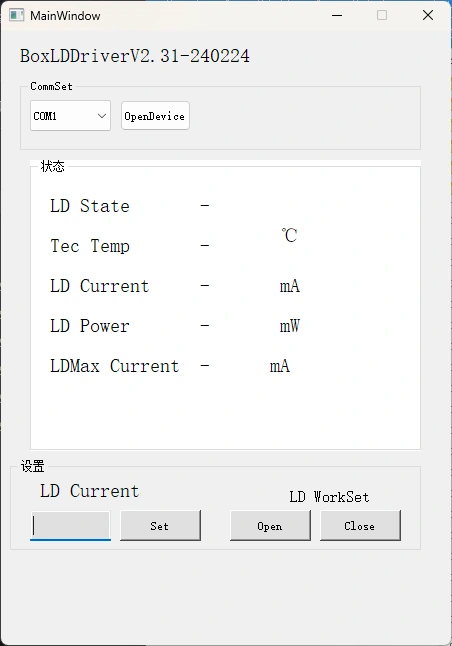

Addım 5.Nəzarət proqramı: Box Optronics, 1060nm 1064nm SLD İşıq Mənbəsinin LD cərəyanını və LD temperaturunu idarə etmək üçün serial əmr və ya PC proqram təminatını təmin edir. Düzgün portu seçin, cari və temperaturu təyin edin, sonra açıq düyməsini basın. (Zərərin qarşısını almaq üçün ilkin əməliyyat zamanı sürücü cərəyanını yavaş-yavaş artırın. Dərhal tam cərəyan tətbiq etməyin.)

Addım 6.İstifadədən sonra bağlama düyməsini basın, enerji təchizatını söndürün və lif bağlantısını ayırın.

Sifariş məlumatı

məsələn: BSLD-1060-5SM-FA-M

(Sifariş məlumatı: 1060nm 1064nm SLD İşıq Mənbəsi, 5 mVt çıxış gücü, SM Hi1060 lifli, FC/APC konnektoru, modul paketi).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və test vərəqi

Məlumat vərəqi

Test vərəqi

Kotirovka və ödəniş şərtləri

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics EXW-dən istifadə etməyi təklif edir. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, məhsulların çatdırılma dəyərini əvvəlcədən ödəyin.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Stokda bəziləri varsa, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Qeydləri və Baxım

● Tozun çirklənməsinin qarşısını almaq üçün (bu da daxiletmə itkisinin artmasına səbəb ola bilər) və ya lif birləşdiricisinin uclarının yanmasının qarşısını almaq üçün həm giriş, həm də çıxış ucunda fiber optik birləşdiriciləri tez-tez daxil etmək və ya çıxarmaq tövsiyə edilmir.

● Fiber konnektorları tüysüz dəsmal ilə təmizləyin və qoşulmazdan əvvəl lifli üz detektoru ilə yoxlayın. Ucunun yanmasının qarşısını almaq üçün həmişə lifləri güc olmadan birləşdirin/ayrın. Fiber optik birləşdiricilər toz qapaqları ilə örtülməlidir.

● Çıxış lifinin başqa bir lifə qoşulması lazımdırsa, füzyon splicerindən istifadə etmək tövsiyə olunur.

● Nəm, toz və korroziyaya qarşı tədbir alın; quru yerdə saxlayın.

Keyfiyyətə zəmanət və satış sonrası xidmət

● Zəmanət müddəti:

Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:

(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
