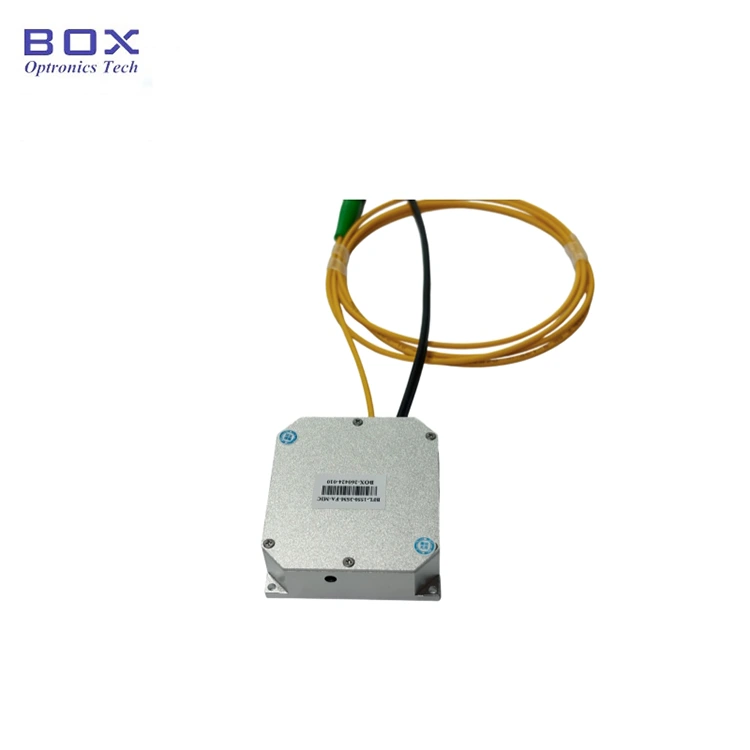

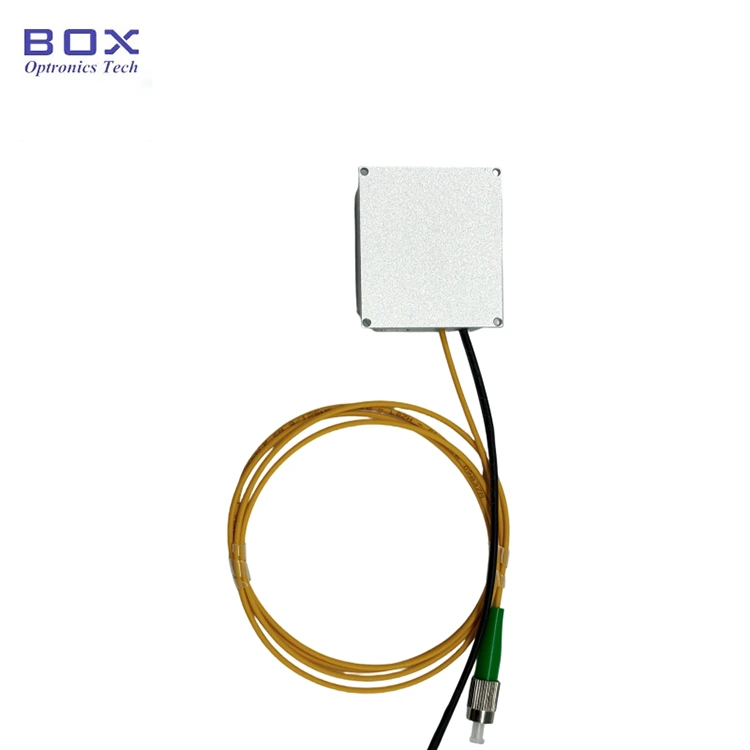

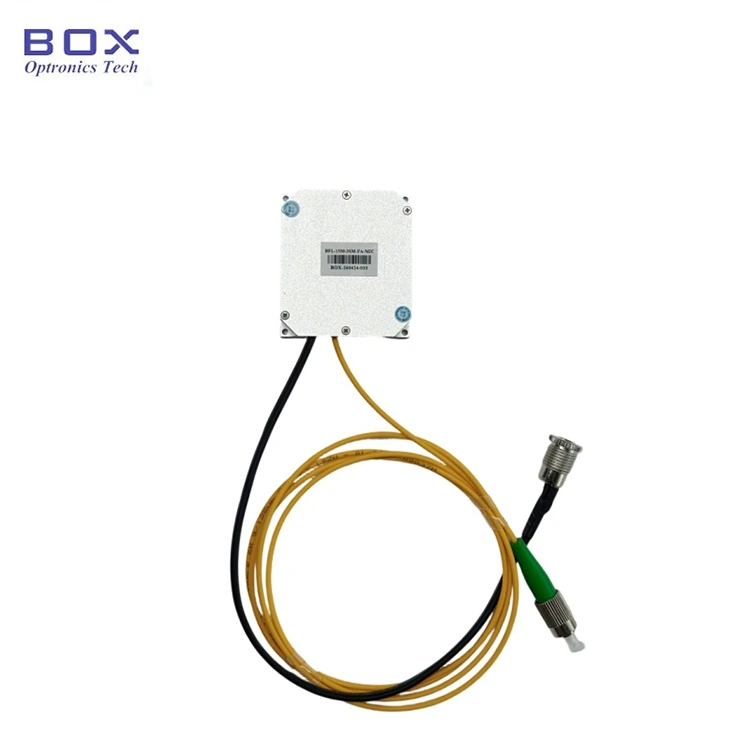

Bu, çıxış gücü 3 mVt və 10 mVt isteğe bağlı, 30 nm-dən çox -3 dB bant genişliyi, düz spektr, aşağı dalğalanma və əla uzunmüddətli sabitliyə malik superlüminessent diod texnologiyasını qəbul edən 1550 nm SLD Genişzolaqlı İşıq Mənbəli Mikro Moduldur. SM fiber və PM fiber mövcuddur. Sistem inteqrasiyası üçün RS485 rabitə interfeysini və monitorinq proqramını dəstəkləyir. Kompakt ölçü cəmi 46,6x51,6x15 mm-dir.
|
Parametrlər |
Vahid |
Dəyərlər |
Qeydlər |
|
|
Əməliyyat dalğa uzunluğu |
nm |
1550 |
±20 |
|
|
Çıxış gücü |
mVt |
>3 |
>10 |
|
|
-3dB bant genişliyi |
nm |
>30 |
|
|
|
Qısamüddətli sabitlik |
dB |
≤±0,02/15 dəq |
|
|
|
Uzunmüddətli sabitlik |
dB |
≤±0,05/8 saat |
|
|
|
Optik izolyator |
dB |
olmadan |
Modul |
|
|
Pigtail lifi |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
Rabitə interfeysi |
- |
DB9 Qadın(RS485) |
Modul |
|
|
Enerji təchizatı |
- |
5VDC, <15W |
Modul |
|
|
Ölçülər |
mm |
46,6(W)×51,6(D)×15(H) |
Modul |
|
|
İşləmə temperaturu |
℃ |
-5 ~ +55 |
|
|
|
Əməliyyat rütubəti |
% |
0~70% |
|
|
● Kiçik ölçü; l
● Geniş spektr;
● Aşağı spektral dalğalanma;
● Asan inteqrasiya üçün DB9 Qadın(RS485) kommunikasiyaları.
● Optik koherens tomoqrafiya (OKT);
● Tibbi görüntüləmə;
● Fiber optik giroskop (DUMAN).

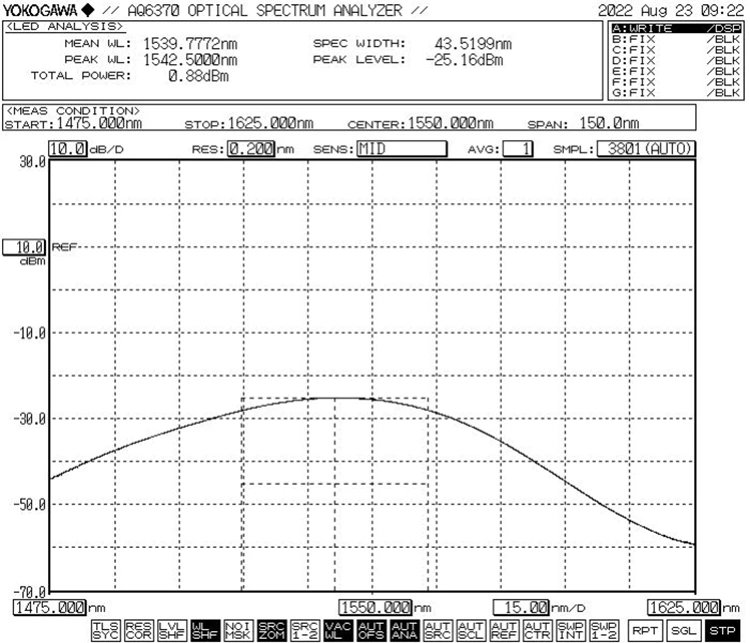

● Tipik spektr: -3dB Bandwidth Min.30nm

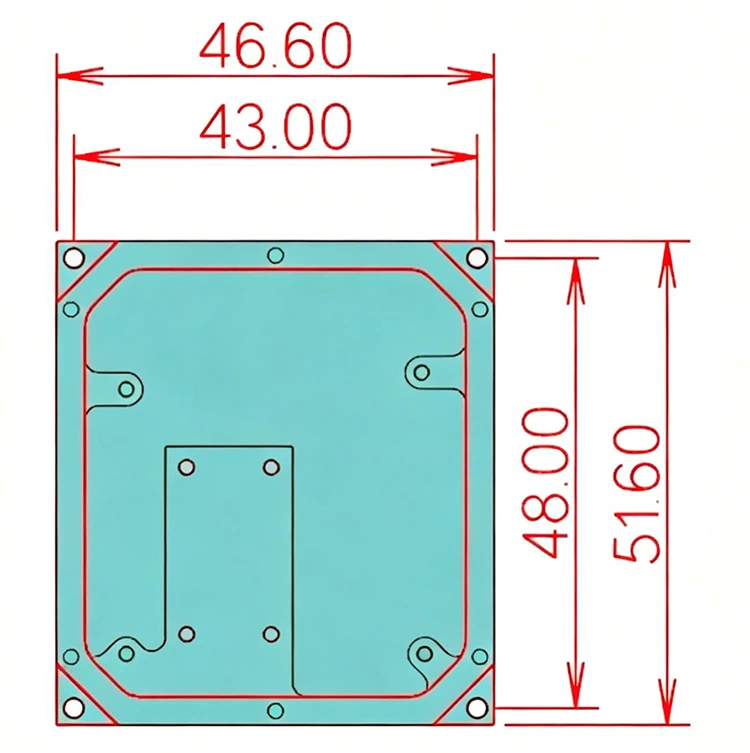

● Ölçü (mm): 46,6(W)×51,6(D)×15(H)
Addım 1. Qabın açılması: Quraşdırmadan əvvəl bütün aksesuarların tam olub olmadığını yoxlayın.
Addım 2. Enerji təchizatı: DC keçid enerji təchizatı və ya onların enerji təchizatı tələblərinə cavab verən tənzimlənən enerji təchizatı ilə bağlıdır. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)
Addım 3. Çıxış lifinin birləşdirilməsi: Lif konnektorunda və ya flanşda toz qapağını açın, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi heç bir çirklənmə və zərərin olmadığını təsdiqlədikdən sonra sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin.
Setp4. Əsas kompüterə qoşulun: 1550nm SLD Genişzolaqlı İşıq Mənbəsi Mikro Modulunu və kompüteri birləşdirmək üçün Yaşıl Port Kabelindən və USB-RS485 DB9 Məlumat Kabelindən istifadə edin; kompüter USB-RS485 seriya port məlumat kabelini müəyyən etmək üçün əvvəlcə xüsusi seriya port sürücüsünü quraşdırmalıdır, əks halda əsas kompüter proqramı və işıq mənbəyi modulu düzgün birləşdirilə və əlaqə saxlanıla bilməz. Sürücü üçün Box Optronics-dən soruşun.
Addım 5. Nəzarət proqramı: Box Optronics, 1550nm SLD Genişzolaqlı İşıq Mənbəsi Mikro Modulunun LD cərəyanını və LD temperaturunu idarə etmək üçün seriya əmrini və ya PC proqramını təmin edir. Düzgün portu seçin, cari və temperaturu təyin edin, sonra açıq düyməsini basın. (Zərərin qarşısını almaq üçün ilkin əməliyyat zamanı sürücü cərəyanını yavaş-yavaş artırın. Dərhal tam cərəyan tətbiq etməyin.)
Addım 6. İstifadədən sonra bağlama düyməsini basın, enerji təchizatını söndürün və lif bağlantısını ayırın.
|
ad |
Dalğa uzunluğu |
Çıxış gücü |
Lif növü |
Bağlayıcı |
Ölçü |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD İşıq Mənbəsi |
1550:1550nm |
03:03 mVt 10:10 mVt |
SM: SMF-28e PM: PM1550 |
FA:FC/APC Digər |
MIC: Mikro Modul |
məsələn: BSLD-1550-10SM-FA-MIC
(Sifariş məlumatı: 1550nm SLD Genişzolaqlı İşıq Mənbəsi Mikro Modulu, 10 mVt çıxış gücü, SMF-28e lifli, FC/APC konnektoru).
Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com
● Təklif şərtləri
(1) EXW:
DHL/ UPS/ FedEx hesabınız varsa, Box Optronics EXW-dən istifadə etməyi təklif edir. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.
(2) DAP:
Hesabınız yoxdursa, lütfən, məhsulların çatdırılma dəyərini əvvəlcədən ödəyin.
(3) Digər
● Ödəniş şərtləri
PayPal və T/T mövcuddur.
İstehsal: 10-15 iş günü. (Stokda bəziləri varsa, daha sürətli göndəriləcək.)
Beynəlxalq logistika: 3-5 iş günü.
● Fiber konnektorları tüysüz dəsmal ilə təmizləyin və qoşulmazdan əvvəl lifli üz detektoru ilə yoxlayın. Ucunun yanmasının qarşısını almaq üçün həmişə lifləri güc olmadan birləşdirin/ayrın. Fiber optik birləşdiricilər toz qapaqları ilə örtülməlidir.
● Çıxış lifinin başqa bir lifə qoşulması lazımdırsa, füzyon splicerindən istifadə etmək tövsiyə olunur.
● Zəhmət olmasa nəm, toz və korroziyaya qarşı tədbir alın; quru yerdə saxlayın.

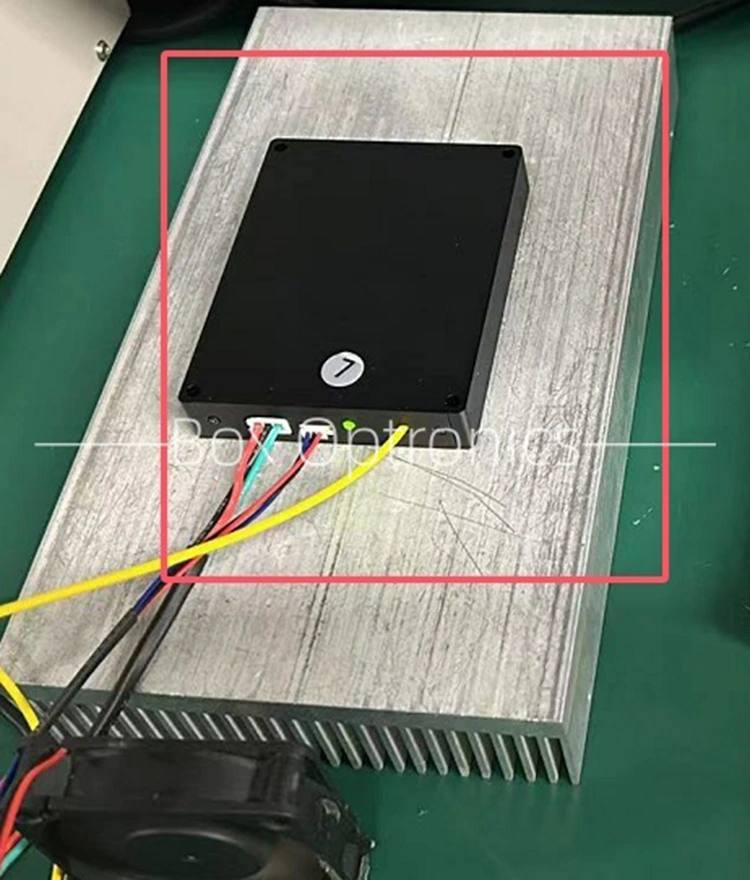

● Uzun müddətli istifadə edərkən onu soyuducuya qoyun.
● Zəmanət müddəti:
Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.
● Pulsuz Zəmanətdən İstisnalar:
Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:
(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.
(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.
(3) İnsan səhvinin səbəb olduğu aşkar fiziki zərər.
(4) İcazəsiz sökmə, dəyişdirmə və ya təmir.
(5) Görüşün dəyişdirilmiş və ya natamam zəmanət etiketləri.
(6) Daşıma zamanı zədə və ya itki.
