1392nm 10mW DFB Kəpənək Lazer Diodu

Mündəricat

1. 1392nm-in təqdimatı 10mW DFB Kəpənək Lazer Diodu

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

14 pinli kəpənək ilə 1392nm DFB lifli lazer paket, mərkəzi dalğa uzunluğu 1392nm, tipik çıxış gücü 10mW. Daxili TEC, termistor və SM fiber və ya PM lifini dəstəkləyən PD monitoru. Əsasən istifadə olunur H2O sensorunda, optik alətlərdə və sınaq işıq mənbələrində. Qeyd: Tel ilə düzgün PIN tərifi, lif ucunu TEC nəzarəti altında təmiz saxlayın. Həddindən artıq gərginlik, həddindən artıq cərəyan, ESD, yüksək temperatur lehimləmə və həddindən artıq liflərin əyilməsi qadağandır.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətlər

● Yüksək performanslı, çox kvant quyusu (MQW) paylanmış əks əlaqə (DFB) lazeri;

● SMF-28e və ya PM1550 lifi;

● sənaye standart hermetik möhürlənmiş 14 pinli kəpənək paketi;

● Daxili TEC və PD.

Məhsul Tətbiqlər

● Paylanmış fiber optik hissiyyat;

● Fiber optik rabitə sınaq avadanlığı

● Su buxarının konsentrasiyası aşkarlanması;

● Əsas işıq mənbəyi üçün TDLAS (Tunable Diode Laser Absorption Spectroscopy) sistemləri;

● Tədqiqat və Laboratoriya Alətlər.

Məhsul Təfərrüatlar

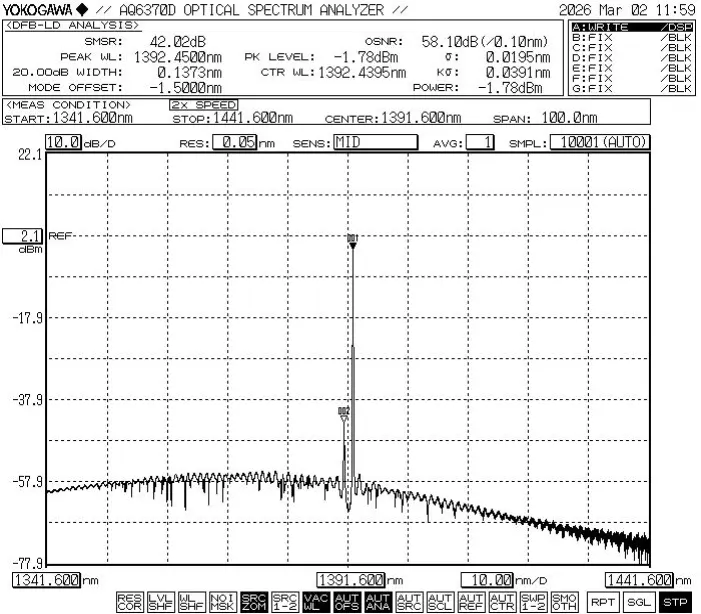

● Tipik spektr: 1392nm, +/-1nm WL tolerantlığı.

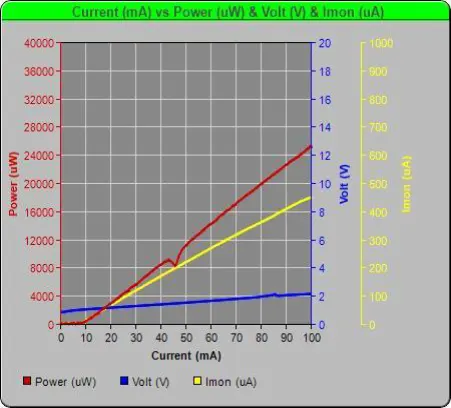

● PIV-1392nm 10mW DFB Kəpənək Lazer Diodu

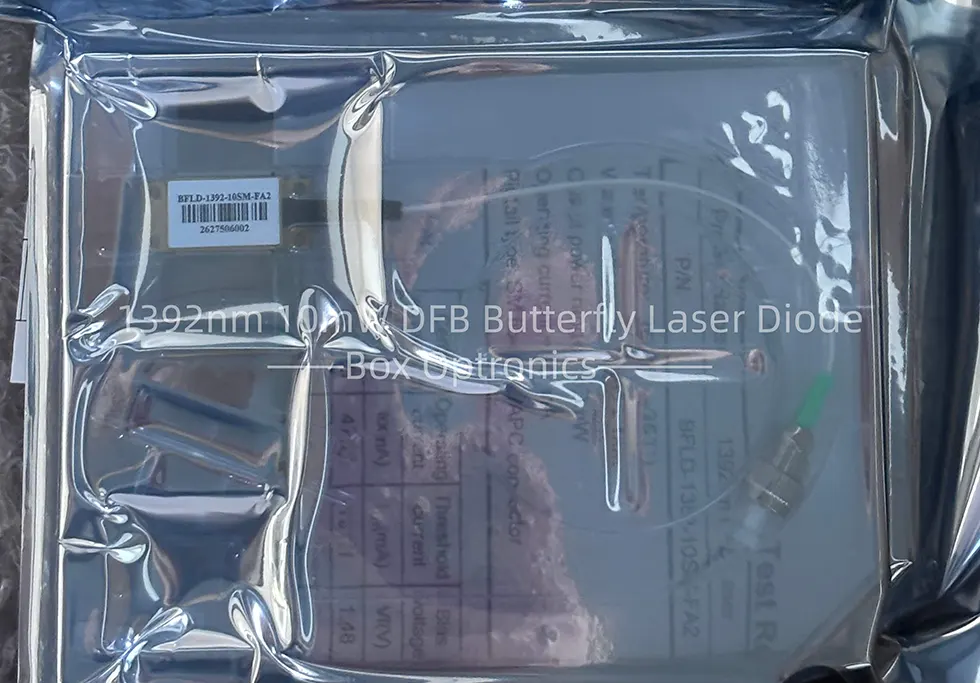

● Qablaşdırma nümunəsi

Sifariş vermək məlumat

məsələn: BFLD-1392-10SM-FA2

(Sifariş məlumatı: 1392nm 10mW DFB Kəpənək Lazer Diodu, SM ilə lif, FC/APC konnektoru, tip2 pin-çıxış).

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri

● Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; et birbaşa lifin son üzünə baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

● Bu cihaz elektrostatik təsirlərə həssasdır; buna görə də ciddi riayət etmək qablaşdırma zamanı antistatik qorunma tədbirləri tələb olunur, daşınması, istifadəsi. Bundan əlavə, qarşısını almaq üçün tədbirlər görülməlidir enerji təchizatı dalğaları, çünki bunu etməmək cihazın daimi zədələnməsi ilə nəticələnə bilər cihaz (məsələn, avadanlığın düzgün torpaqlanmasının təmin edilməsi və antistatik bilək qayışı).

● Qarşısını almaq üçün məhsulun işləmə dövrəsinin sabitliyini yoxlayın impuls cərəyanlarının yaratdığı ziyan.

● Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı rozetkaya daxil edərkən və ya çıxararkən ona təzyiq etməyin və ya cihazın korpusunun arxa tərəfində yerləşən qolu çəkin. Cihazlar üçün birləşdiricilərlə təchiz olunarsa, həm cihazın, həm də lif konnektorunun olmasını təmin edin quraşdırma və ya sökülmə zamanı eyni vaxtda qaldırılır.

● Əgər sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu tələb olunmamalıdır 260 ° C-dən çox, lehimləmə müddəti isə 10 saniyədən çox olmamalıdır. Xüsusilə aşağıdakılara diqqət yetirilməlidir: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalıdır və lehimləmə dəmiri düzgün olmalıdır əsaslı.

● Cihazdan istifadə edərkən iş gərginliyinə ciddi riayət edin və məlumat cədvəlində göstərilən cari diapazonlar. Əsas parametrlər, o cümlədən Ith (Sərhəd cərəyanı), Iop maks (Maksimum əməliyyat cərəyanı), Vop maks (Maksimum) İş gərginliyi) və λc (Mərkəz Dalğa Uzunluğu) - istinad edilməlidir xüsusi olaraq göndərmə zamanı təqdim edilən sınaq hesabatında.Qeyd:İstismar mütləq maksimum reytinqlərdən kənarda cihaza daimi ziyan vura bilər.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
