1532nm DFB BTF Lazer Diodu

Mündəricat

1. 1532nm-in təqdimatı DFB BTF lazer diodu

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

Mərkəzi dalğa uzunluğu ilə 1532nm DFB BTF Lazer Diodu 1532.68nm (ITU CH56), optik çıxış gücü 10mW. Daxili TEC və termistor stabil işləməyə imkan verir. Əməliyyat zamanı, uyğun olaraq düzgün birləşdirin pin-out tərifi, nominal daxilində idarəetmə cərəyanı və temperatura nəzarət diapazonu və ESD zədələnməsindən və həddindən artıq gərginlikdən qaçın.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Kəpənək paket, quraşdırılmış TEC;

● Geniş temperatur etibarlılıq; 

● Yüksək etibarlılıq, sürətli cavab, yaxşı sabitlik.

Məhsul Tətbiqləri

● C2H2 Asetilen qazı hissiyyat; 

● Optik Fiber Rabitə və Mikrodalğalı Fotonik Ötürmə;

● Lazer diapazonu tapanlar.

Məhsul Təfərrüatlar

● Tipik spektr: 1532.68nm, +/-0.5nm dalğa uzunluğuna dözümlülük.

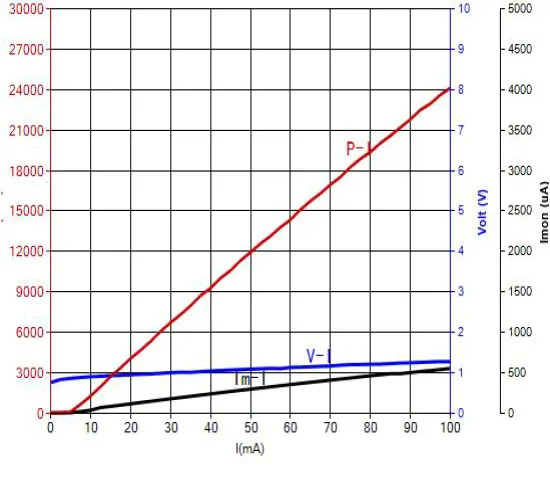

● PIV-1532nm 10mW DFB BTF Lazer Diod

● FAQ-1532nm DFB BTF Lazer Diodu

(1) BTF paketi nədir?

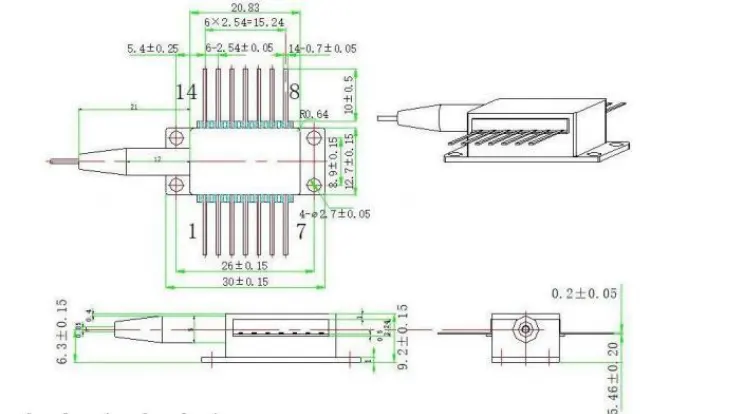

--BTF (Kəpənək) paketi standart 14 pinli kəpənək paketidir, optoelektronikada ən əsas sənaye səviyyəli qablaşdırma formatı sənaye. Bu paket lazer çipi, TEC temperatur nəzarəti, termistor və fotodiod əla hermetiklik və istilik təklif edir idarəetmə performansı. Standartdan heç bir əsas fərq yoxdur kəpənək qablaşdırması; “BTF” adətən məhsulda “Kəpənək”in abreviaturası kimi istifadə olunur adlandırma.

(2) Bu məhsul hansı sürücü rejimlərini dəstəkləyir?

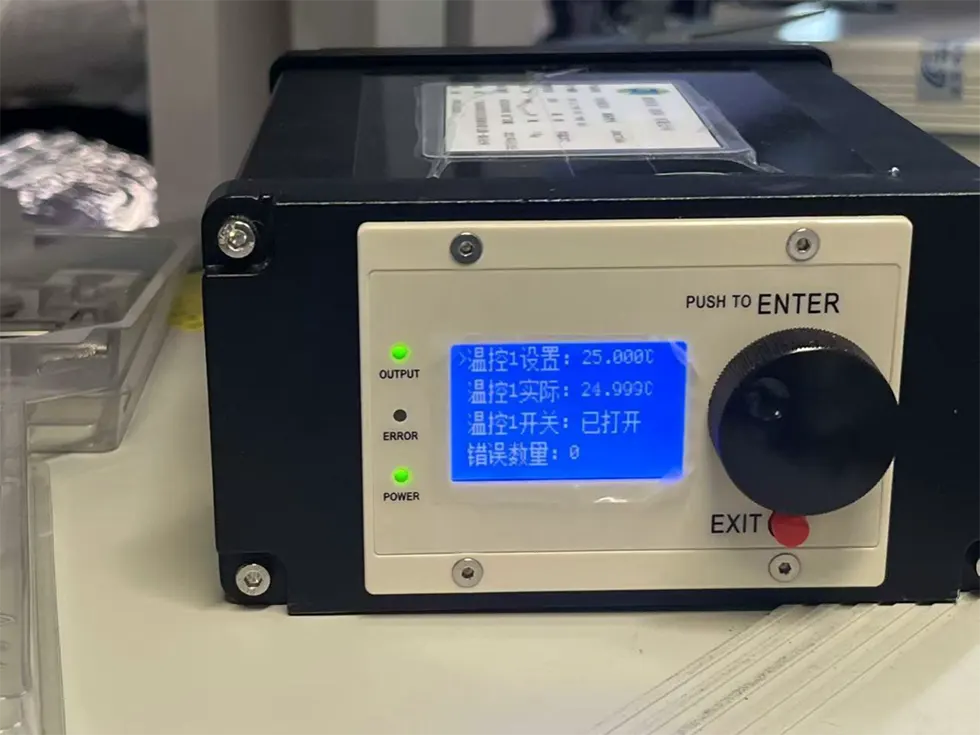

--1532nm DFB BTF Lazer Diodu davamlı dalğanı (CW) dəstəkləyir əməliyyat. Aşağı səs-küylü sabit cərəyan mənbəyi tövsiyə olunur (ərəfəsində cərəyan təxminən 5-20mA, işləmə cərəyanı 50-90mA), TEC ilə birlikdə temperaturun sabitləşməsi üçün tənzimləyici (adətən 25 ℃-də təyin olunur).

(3) Nümunə testi mövcuddurmu?

--Nümunə testi və kiçik həcmli sınaq istehsalı dəstəklənir. Toplu satınalmalar üçün biz həcm qiymətləri və səviyyəli kotirovkalar təklif edirik.

Sifariş vermək məlumat

məsələn: BFLD-CH56-10SM-FA

(Sifariş məlumatı: 1532nm DFB BTF Lazer Diodu, 10mW çıxış gücü, ilə SM lifi, FC/APC konnektoru, tip1 pin-çıxış).

Məlumat vərəqi və test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Qeydlər

● Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; et birbaşa lifin son üzünə baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

● Bu cihaz elektrostatik təsirlərə həssasdır; buna görə də ciddi riayət etmək qablaşdırma zamanı antistatik qorunma tədbirləri tələb olunur, daşınması, istifadəsi. Bundan əlavə, qarşısını almaq üçün tədbirlər görülməlidir enerji təchizatı dalğaları, çünki bunu etməmək cihazın daimi zədələnməsi ilə nəticələnə bilər cihaz (məsələn, avadanlığın düzgün torpaqlanmasının təmin edilməsi və antistatik bilək qayışı).

● Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı rozetkaya daxil edərkən və ya çıxararkən ona təzyiq etməyin və ya cihazın korpusunun arxa tərəfində yerləşən qolu çəkin. Cihazlar üçün birləşdiricilərlə təchiz olunarsa, həm cihazın, həm də lif konnektorunun olmasını təmin edin quraşdırma və ya sökülmə zamanı eyni vaxtda qaldırılır.

● Bütün komponentləri işə salmazdan əvvəl, əvvəlcə soyuducu aktivləşdirin və sonra çipin həddindən artıq istiləşməsinin qarşısını almaq üçün artımlı güclənmə addımlarına davam edin və həddindən artıq yüklənmə.

● Gücləndirmə prosesi zamanı heç vaxt birbaşa yüksək cərəyan tətbiq etməyin bu, çipin zədələnməsi riskini daşıyır. Bunun əvəzinə cihazı cari səviyyədə gücləndirin çipin eşikinə yaxın və sonra tədricən kiçik cərəyan artırın istədiyiniz səviyyəyə çatana qədər artırın.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
