CO2 Sensoru üçün 1574nm DFB Lazer Diodu

Məhsula Baxış-1574nm DFB Lazer Diodu CO2 Sensiyası üçün

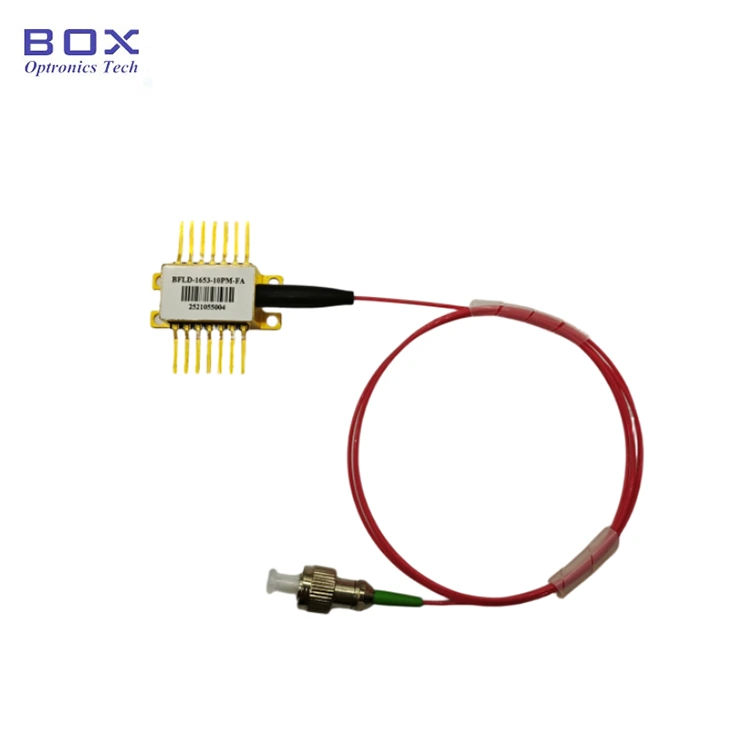

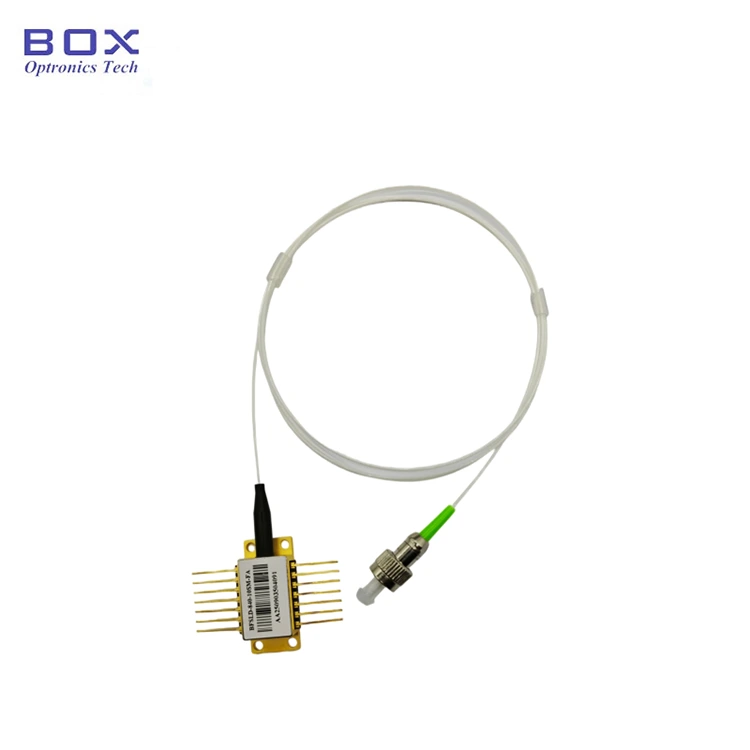

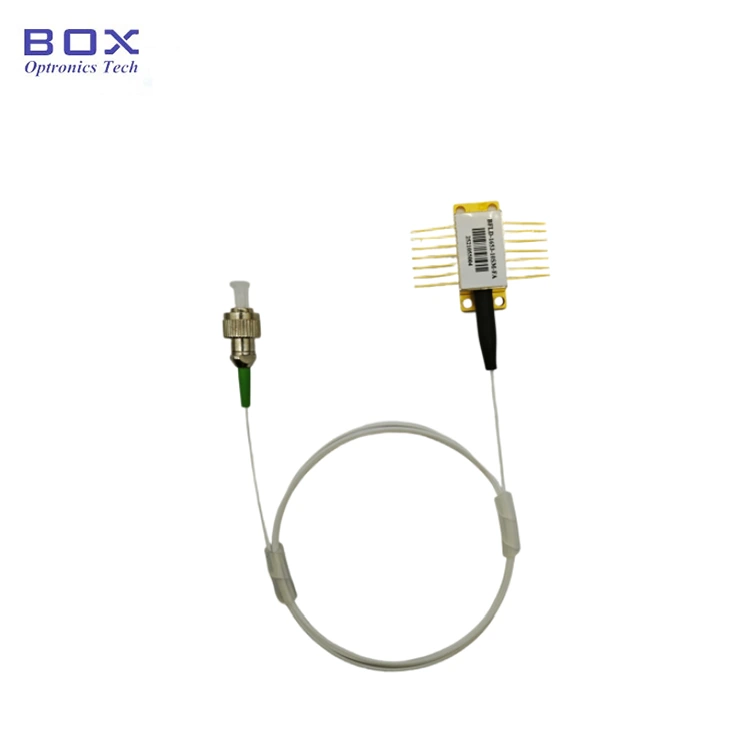

1574nm DFB Lazer Diodefor CO2 Sensoru FC/APC konnektoru ilə tək rejimli lif və ya polarizasiyanı qoruyan lif vasitəsilə 10 mVt 20 mVt optik çıxış gücü verir.

3MHz tipik (FWHM) dar spektral xətt genişliyi və ≥35dB (tipik 40dB) yüksək yan rejimdə bastırma nisbəti ilə DFB lazeri tənzimlənə bilən diod lazer udma spektroskopiyası (TDLAS) və digər qazın aşkarlanması texnikası üçün tələb olunan spektral təmizliyi və dalğa uzunluğu dəqiqliyini təmin edir.

TEC, termistor, monitor PD və izolyator ilə inteqrasiya olunmuş iki pinout konfiqurasiya variantı olan sənaye standartlı 14 pinli kəpənək paketində yerləşdirilir. Lazer standart kəpənək lazer sürücü lövhələri və sistem dizaynları ilə uyğun gəlir.

Əsas Xüsusiyyətlər - CO2 Sensiyası üçün 1574nm DFB Lazer Diodu

· Mərkəz dalğa uzunluğu: 1574nm (diapazon 1573–1575nm), CO2 qaz udma xəttinə uyğundur

· Yüksək optik çıxış gücü: 10mW və ya 20mW

· Geniş modulyasiya bant genişliyi: 2.5GHz tipik (-3dB)

· Daxili optik izolyator: ≥30dB izolyasiya

· Dalga uzunluğunun sabitləşməsi üçün inteqrasiya edilmiş termoelektrik soyuducu (TEC) və 10kΩ termistor

· Dalğa uzunluğunun temperatur əmsalı: tipik 0,09nm/°C (15°C - 35°C)

· Dalğaboyu cərəyan əmsalı: dalğa uzunluğunun tənzimlənməsi üçün tipik 0,01nm/mA

· Sənaye standartı 14-pin kəpənək paketi, Tip 1 və Tip 2 pinout seçimləri

· Aşağı həddi cərəyan: 10mA~35mA

· Güc monitorinqi üçün inteqrasiya olunmuş fotodiod monitoru

Tipik Tətbiqlər - CO2 Sensiyası üçün 1574nm DFB Lazer Diodu

· Tənzimlənən diod lazer udma spektroskopiyası (TDLAS) əsasında CO2 qazının aşkarlanması və monitorinqi

· Yüksək həssaslıqlı CO₂ və iz qazının aşkarlanması üçün dalğa boyu modulyasiya spektroskopiyası (WMS)

· FBG və interferometrik ölçmə üsullarına əsaslanan fiber optik zondlama sistemləri

· Optik lif rabitə testi və ölçmə avadanlığı

· Nəfəs analizi və biotibbi qaz sensoru tətbiqləri

· Fotonik və optik zondlama laboratoriyalarında tədqiqat və inkişaf

· OEM-in qaz analizatorlarına və ətraf mühitin monitorinqi alətlərinə inteqrasiyası

Məhsulun Spesifikasiyası - CO2 Sensoru üçün 1574nm DFB Lazer Diodu

Mütləq Maksimum Reytinqlər

Elektro-Optik Xüsusiyyətlər (T = 25°C Lazer Temperaturu)

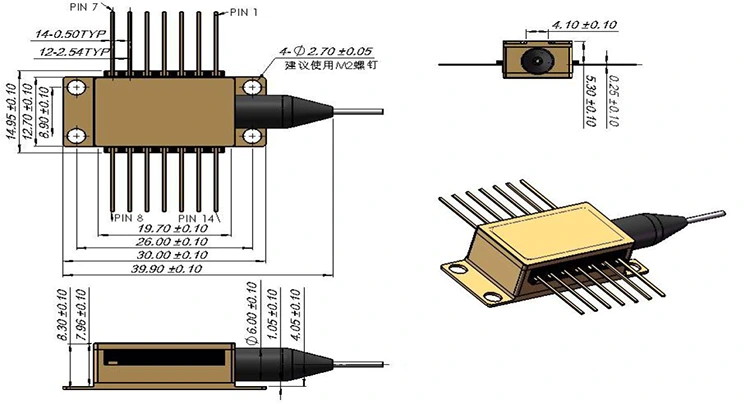

Paket və Pin Tərifi -1574nm DFB Lazer Diod üçün CO2 Sensiyası

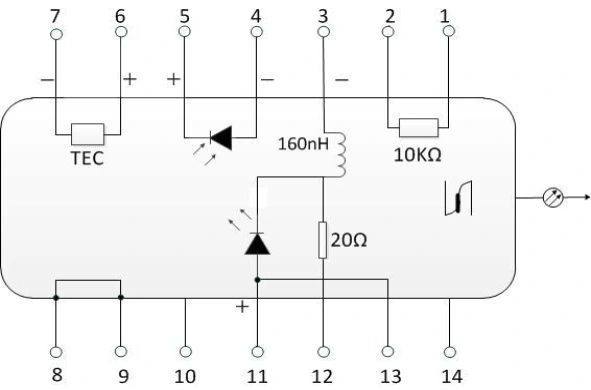

Tip 1 Pin Konfiqurasiyası

Tip 2 Pin Konfiqurasiyası

Sifariş Məlumatı

Model nomenklaturası

BFLD - XXXX - XX - XX - XX X

Nümunə: BFLD-1574-20PM-FA2

Tez-tez verilən suallar (FAQ) -1574nm DFB Lazer Diodefor CO2 Sensoru

S: İnteqrasiya edilmiş TEC CO2 algılama performansını necə artırır?

A: İnteqrasiya edilmiş TEC və termistor lazer çipinin temperaturunu sabitləşdirir, dalğa uzunluğunu və çıxış gücünün sürüşməsini minimuma endirir. DFB lazer dalğa uzunluğu temperaturdan asılı olduğundan, dəqiq termal nəzarət hədəf CO₂ udma xüsusiyyəti ilə uyğunluğu qorumağa kömək edir. TEC qaba dalğa uzunluğunun tənzimlənməsini təmin edir, eyni zamanda inyeksiya cərəyanının modulyasiyası ilə incə dalğa uzunluğunun tənzimlənməsinə nail olmaq olar.

S: Quraşdırılmış optik izolyator nə üçün qaz sensoru sistemləri üçün vacibdir?

Cavab: Daxili optik izolyator lif birləşmələri və optik komponentlərdən əks olunma nəticəsində yaranan optik rəyi azaldır. Bu, lazer çıxışının sabitliyini yaxşılaşdırır və xarici optik pozğunluqlara qarşı həssaslığı azaldır, bu, xüsusilə yüksək həssaslıqlı TDLAS və WMS qaz aşkarlama sistemləri üçün vacibdir.

S: Fərqli qaz növləri üçün fərdi dalğa uzunluğu əldə edə bilərəmmi?

Cavab: Bəli, Box Optronics CO2 (1574nm), CH4 (1653nm), H2O (1392nm) və O2 (760nm) daxil olmaqla, lakin bununla məhdudlaşmayaraq, müxtəlif qaz tədqiqi tətbiqləri üçün optimallaşdırılmış dalğa uzunluqlarında DFB lazer mənbələri təmin edir. Biz həmçinin kommunikasiya tətbiqləri üçün CWDM və DWDM kanal dalğa uzunluqlarını dəstəkləyirik. Xüsusi dalğa uzunluğu tələblərinizlə bizimlə əlaqə saxlayın və mühəndislik komandamız texniki imkanları nəzərdən keçirəcək.

S: Bu lazer üçün hansı sürücü və idarəetmə sxemi tələb olunur?

Cavab: 1574nm DFB lazeri müvafiq cərəyan məhdudlaşdırıcısı, inteqrasiya olunmuş TEC üçün temperatur tənzimləyicisi və TDLAS tətbiqlərində dalğa uzunluğunun skan edilməsi üçün isteğe bağlı olaraq modulyasiya girişi olan lazer diod sürücüsü tələb edir. Monitor fotodiodu avtomatik güc nəzarəti (APC) üçün istifadə oluna bilər.
