1567nm DFB Kəpənək Lazer Diodu

Mündəricat

1. 1567nm-in təqdimatı DFB Kəpənək Lazer Diodu

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

Çox kvantlı 1567nm DFB kəpənək lazer diodu quyu DFB strukturu və 14-pin kəpənək paketi. Bu TEC və inteqrasiya edir termistor, lifi saxlayan SMF 28e tək rejimi və ya polarizasiyanı dəstəkləyir tipik 10 mVt çıxış gücü ilə çıxış, iş temperaturu -20~+70℃, RoHS uyğun. Qeyd ESD qorunur və mütləq maksimum reytinqləri aşmayın.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Çox kvant Quyu (MQW) Paylanmış Əlaqə (DFB) lazerləri;

● Lif növü SMF-28e və ya PM fiber ola bilər;

● 14 pinli yüksək sabitliyə malik kəpənək paketi;

● Stabil 10 mW çıxış, yüksək SMSR və yaxşı optik izolyasiya.

Məhsul Tətbiqləri

● fiber optik sensor;

● İşıq mənbəyi;

● Karbonmonoksit CO qazı hissiyyat;

● Orta və uzun məsafəli fiber rabitə və sınaq sistemləri.

1. Məhsul Təfərrüatları-1567nm DFB Kəpənək Lazer Diodu

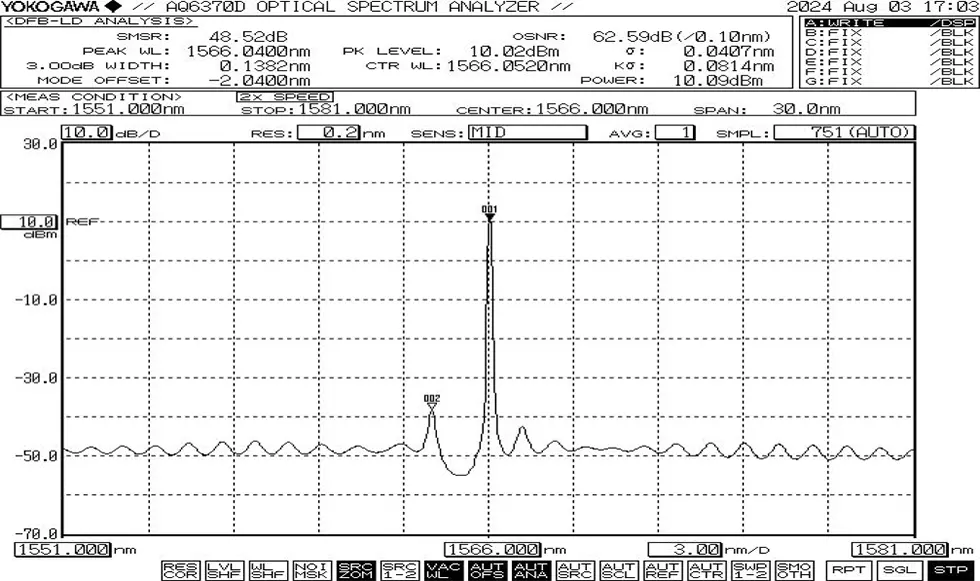

Tipik spektr: 1567nm, +/-1nm WL tolerantlığı.

● Paket təsviri və PIN-OUT Tərifi(Vahid:mm)-1567nm DFB Butterfly Lazer diod

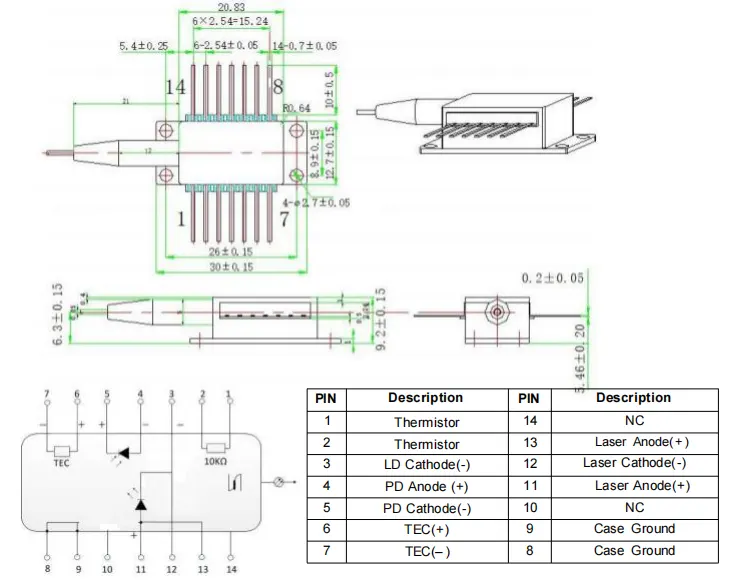

>>>Tip1 pin-çıxış

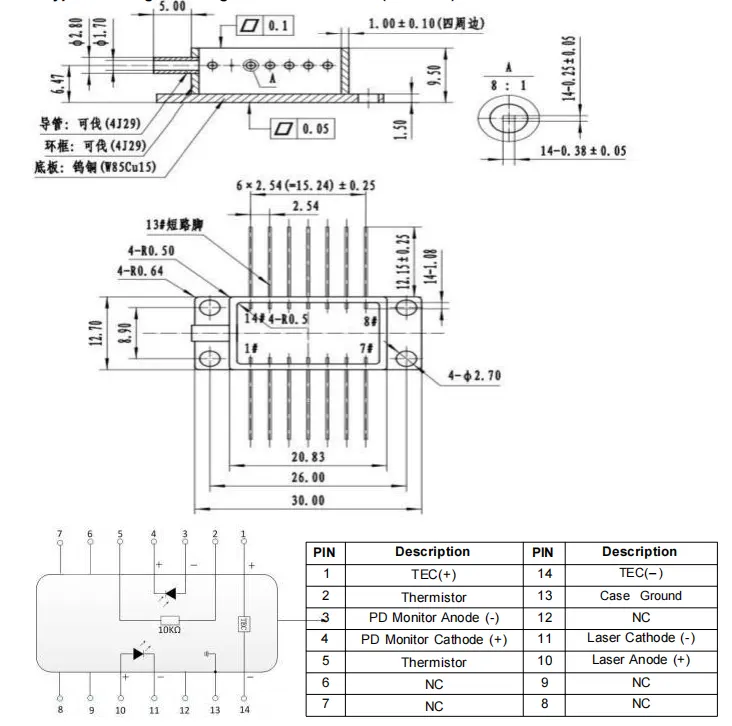

>>>Type2 pin-çıxış

Sifariş vermək məlumat

məsələn: BFLD-1567-10SM-FA

(Sifariş məlumatı: 1567nm DFB Butterfly Lazer Diode, 14-pin kəpənək paket, 10 mVt çıxış gücü, SM lifli, FC/APC konnektoru, tip1 pin-çıxış).

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Qeydlər

● Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; et birbaşa lifin son üzünə baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

● Bu cihaz elektrostatik təsirlərə həssasdır; buna görə də ciddi riayət etmək qablaşdırma zamanı antistatik qorunma tədbirləri tələb olunur, daşınması, istifadəsi. Bundan əlavə, qarşısını almaq üçün tədbirlər görülməlidir enerji təchizatı dalğaları, çünki bunu etməmək cihazın daimi zədələnməsi ilə nəticələnə bilər cihaz (məsələn, avadanlığın düzgün torpaqlanmasının təmin edilməsi və antistatik bilək qayışı).

● Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı rozetkaya daxil edərkən və ya çıxararkən ona təzyiq etməyin və ya cihazın korpusunun arxa tərəfində yerləşən qolu çəkin. Cihazlar üçün birləşdiricilərlə təchiz olunarsa, həm cihazın, həm də lif konnektorunun olmasını təmin edin quraşdırma və ya sökülmə zamanı eyni vaxtda qaldırılır.

● Əgər sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu tələb olunmamalıdır 260 ° C-dən çox, lehimləmə müddəti isə 10 saniyədən çox olmamalıdır. Xüsusilə aşağıdakılara diqqət yetirilməlidir: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalıdır və lehimləmə dəmiri düzgün olmalıdır əsaslı.

● Bütün komponentləri işə salmazdan əvvəl, əvvəlcə soyuducu aktivləşdirin və sonra çipin həddindən artıq istiləşməsinin qarşısını almaq üçün artımlı güclənmə addımlarına davam edin və həddindən artıq yüklənmə.

2. Keyfiyyət Təminatı və Satışdan Sonra Xidmət-1567nm DFB Kəpənək Lazeri Diod

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
