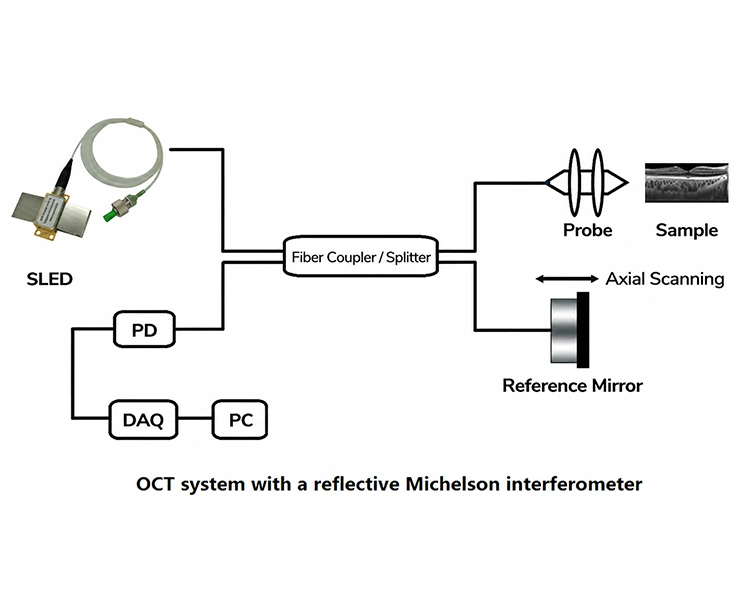

(1) Genişzolaqlı, aşağı koherensli mənbə (məsələn, SLED) tərəfindən buraxılan işıq şüa ayırıcı (və ya lif birləşdiricisi) tərəfindən müvafiq olaraq istinad qoluna və nümunə qoluna daxil olaraq iki şüaya bölünür.
(2) İstinad qolundakı işıq güzgü tərəfindən əks olunur.
(3) Nümunə qolundakı işıq araşdırılan toxuma və ya materialı işıqlandırdıqdan sonra müxtəlif dərinliklərdən geriyə səpələnmiş işıq geri qayıdır.
(4) İki şüa şüa ayırıcıda yenidən birləşir; müdaxilə siqnalı yalnız iki qol arasındakı optik yol fərqi işıq mənbəyinin koherens uzunluğuna düşəndə yaranır. Bu qısa koherens uzunluğu sistemin yüksək eksenel ayırdetmə qabiliyyətini təmin edir.
(5) İstinad güzgüsünün mövqeyini skan etməklə və ya müdaxilə siqnallarını əldə etmək üçün tezlik taramasından istifadə etməklə sistem nümunə təbəqəsinin ikiölçülü və ya üçölçülü tomoqrafik şəkillərini qat-qat yenidən qura bilər.
|
Komponent |
Funksiya təsviri |
|
SLED İşıq Mənbəsi |
Yüksək eksenel ayırdetmə əldə etmək üçün OCT sistemi üçün əsas işıq mənbəyi kimi xidmət edən genişzolaqlı aşağı uyğunluqlu işığı təmin edir; adətən 800-1550 nm yaxın infraqırmızı diapazonda işləyir. |
|
Fiber Bağlayıcı / Ayırıcı |
İşıq mənbəyini nümunə qoluna və istinad qoluna ayırır və hər iki qoldan gələn əks-səda siqnallarını detektorda birləşdirir. |
|
Prob |
İşıq şüasını nümunənin səthinə və ya daxili hissəsinə yönəldir və müxtəlif dərinliklərdən əks əks olunan/arxaya səpələnmiş optik siqnalları toplayır. |
|
İstinad güzgüsü |
Sabit istinad optik yolunu təmin edir. O, dəqiq eksenel skan vasitəsilə istinad qolunun optik yolunun uzunluğunu dəyişir, müxtəlif nümunə dərinliklərindən əks olunan işıqla müdaxilə siqnalının uyğunluğunu həyata keçirir və dərinliyi həll edilmiş skanlamağı tamamlayır. |
|
PD |
Nümunə qolundan və istinad qolundan müdaxilə optik siqnallarını aşkar edir. |
|
Məlumatların Alınması Sistemi (DAQ) |
Fotoelektrik siqnalları kompüter tərəfindən real vaxt rejimində emal etmək və saxlamaq üçün rəqəmsal siqnallara çevirir. |
|
PC |
Sürətli Furye Transformasiyası (FFT) kimi alqoritmlər vasitəsilə əldə edilmiş müdaxilə siqnallarını emal edir və nümunənin yüksək ayırdetməli 2D və ya 3D tomoqrafik şəkillərini yenidən qurur. |

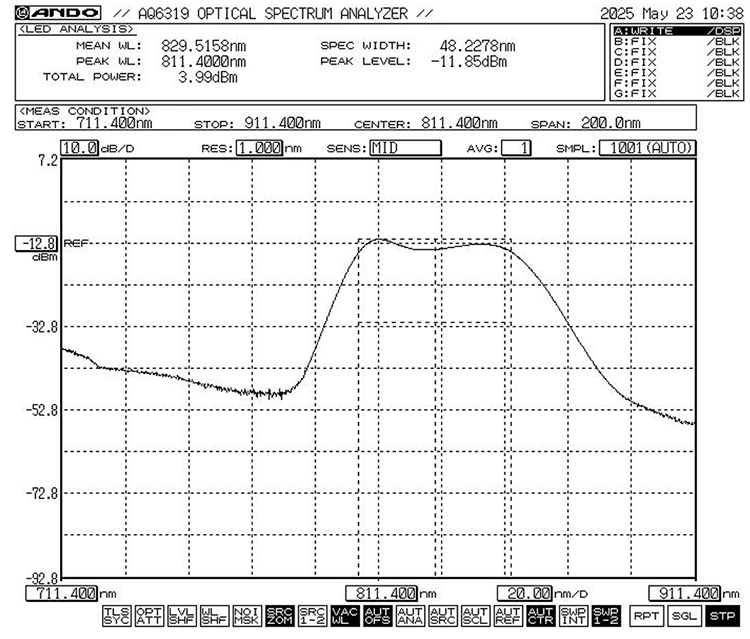

840nm 20mW SLED Genişzolaqlı İşıq Mənbəsi
1060nm 1064nm SLD İşıq Mənbəsi

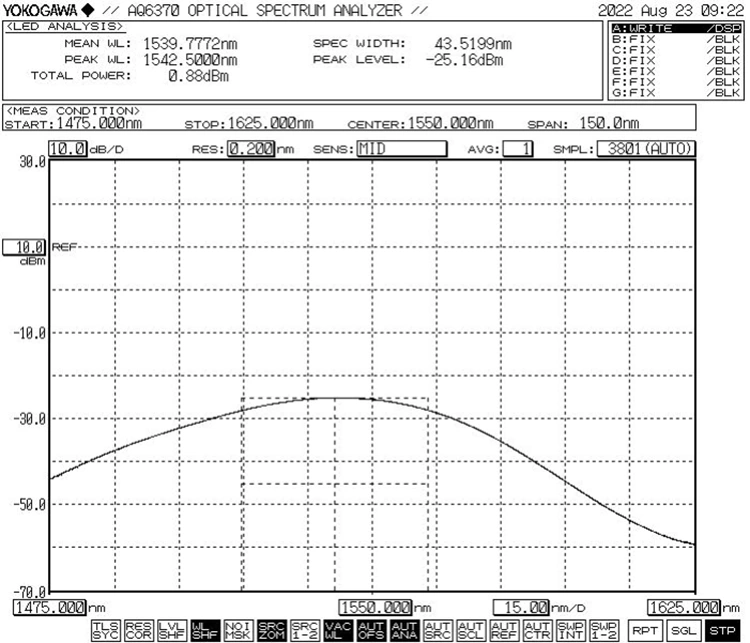

Q1: OCT-də adətən SLD genişzolaqlı işıq mənbəyinin hansı dalğa uzunluğu (nm ilə) istifadə olunur?
A1: Biotibbi görüntüləmə → 800–1060nm;
Sənaye Təftişi/Fiber Optika Tətbiqləri → 1300–1550nm.
S2: SLED genişzolaqlı işıq mənbəyi üçün izolyator lazımdırmı?
A2: Sənaye tətbiqləri üçün əks olunan optik gücün böyüklüyünü müstəqil qiymətləndirmək lazımdır; Zəmanət olarsa, bir neçə izolyator tələb oluna bilər.
3-cü sual: Təqdim etdiyiniz SLD işıq mənbələri daxili sürücü sxemi ilə gəlirmi?
A3: Bəli, biz lazer çipini, sürücü dövrəsini və (istəyə görə) lif birləşdiricisini birləşdirən modul həllər təklif edirik. Bu, müştərinin xarici sürücüyə qoşulmasına ehtiyac olmadan birbaşa istifadəyə və ya əlavə sistem inteqrasiyasına imkan verir.
-
