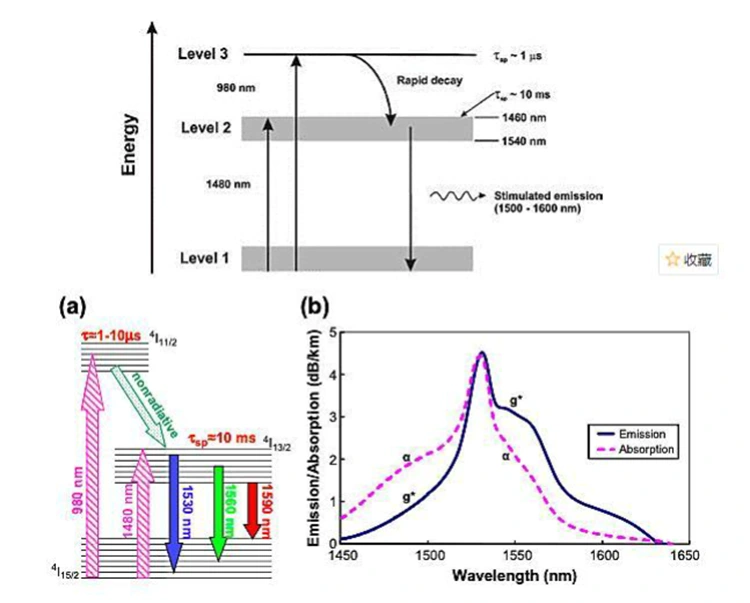

● Enerji 980 nm və ya 1480 nm nasos mənbələrindən istifadə edərək erbium qatqılı lifə vurulur, həyəcan verici əsas vəziyyət erbium ionları (Er³⁺) yüksək enerji səviyyələrinə; sonra bu ionlar sürətlə metastabil vəziyyətə düşür və bununla da populyasiyanın inversiyasına nail olurlar.
● 1550 nm siqnal işığı erbium qatqılı lifdən keçdikdə, stimullaşdırılmış emissiya prosesini işə salır; bu, metastabil erbium ionlarının (Er³⁺) əsas vəziyyətə qayıtmasına səbəb olur, siqnal işığı ilə eyni olan koherent fotonları buraxır və bununla da siqnal gücünün eksponensial gücləndirilməsinə nail olur (kiçik siqnal rejimində).
● Çox rejimli nasosun birləşdirilməsi texnologiyası ilə birləşdirilmiş erbium-itterbium birgə qatqılı liflərdən istifadə etməklə, doymuş çıxış gücü əhəmiyyətli dərəcədə artırıla bilər (bir neçə vatt güc səviyyələrinə çatır), bununla da ultra uzun məsafəli sualtı kabellərin, yüksək güclü CATV sistemlərinin və yüksək sıxlıqlı ötürmə ssenarilərinin tələblərinə cavab verir.
|

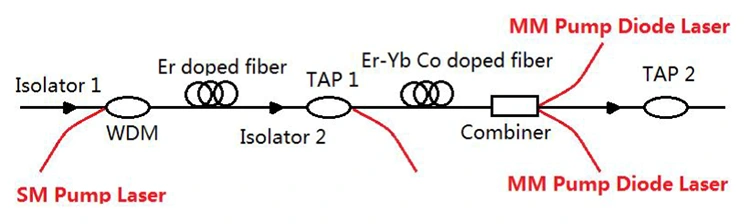

Komponent |
Təsvir |
|
Optik izolyator |
Optik siqnalları bir istiqamətdə aparır, əks olunan işığın öz-özünə salınmasına mane olur, nasos mənbəyini və siqnal keçidinin sabitliyini qoruyur. |
|
WDM Bağlayıcı |
Eyni vaxtda enerji və siqnal ötürülməsi üçün tək rejimli (SM) 980/1480 nm nasos işığı və 1550 nm siqnal işığını erbium qatqılı lifə səmərəli şəkildə birləşdirin. |
|
Er-qatqılı Fiber |
Əsas qazanc və səs-küy performansını təyin edən, erbium ionlarının enerji səviyyəsinə keçidi ilə optik siqnalları gücləndirən əsas qazanc mühiti. |
|
TAP Splitter |
Əsas keçidə təsir etmədən gücün monitorinqi üçün real vaxt rejimində optik siqnalın bir hissəsinə toxunaraq sistemin vəziyyətinin vizuallaşdırılmasına imkan verir. |
|
Er-Yb Birgə qatqılı Lif |
Pompanın udma səmərəliliyini və doymuş çıxış gücünü yaxşılaşdırır, yüksək güclü və uzun məsafəli gücləndirmə tətbiqləri üçün uyğundur. |
|
Kombinator |
Yüksək güclü nasos inyeksiyasını həyata keçirmək və mərhələdən sonrakı qazancı artırmaq üçün əvvəlcədən gücləndirilmiş siqnal işığı ilə çox rejimli (MM) nasos işığını birləşdirin; yüksək güclü EYDFA dizaynlarında geniş istifadə olunur. |
|
PumpLaserSource |
980 nm / 1480 nm-də həyəcan enerjisini təmin edir: • 980 nm nasos: aşağı səs-küy, yüksək səmərəlilik, orta və qısa məsafəli tətbiqlər üçün uyğundur • 1480 nm nasos: daha yüksək doyma gücü, ultra uzun məsafəli və sualtı kabel tətbiqləri üçün uyğundur • Çox rejimli nasos: yüksək güclü gücləndirmə tələbləri üçün uyğundur |
980nm TEC-Soyudulmuş Nasos Lazer Diodu
Quraşdırılmış Sürücü Sxemləri ilə 980nm Nasos Diod Lazer Modulu
C-band Erbium qatqılı Fiber Gücləndirici Gücləndirici
1457nm Raman Pump Lazer Mənbəsi
S1: Müvafiq olaraq 980 nm nasosun və 1480 nm nasosun üstünlükləri hansılardır?
A1: 980 nm nasosun üstünlükləri: yüksək nasosun çevrilmə səmərəliliyi və aşağı səs-küy göstəricisi. Metropoliten şəbəkələrində, giriş şəbəkələrində və bəzi məlumat mərkəzinin qarşılıqlı əlaqə ssenarilərində geniş istifadə olunan aşağı və orta güclü EDFA-lar üçün əsas seçimdir.
1480 nm nasosun üstünlükləri: daha yüksək nasos kvant səmərəliliyi və daha yüksək tək cihaz çıxış gücü, bu da doymuş çıxış gücünü əhəmiyyətli dərəcədə yaxşılaşdırır. Bu, yüksək güclü EDFA-lar üçün əsas nasos həllidir, xüsusilə ultra uzun məsafəli magistral şəbəkələr, sualtı optik kabellər və yüksək tutumlu uzun məsafəli ötürmə ssenariləri üçün uyğundur.
S2: Tək rejimli və çox rejimli EDFA arasındakı fərq nədir?
A2: Sənayedəki bütün əsas EDFA-lar tək rejimli EDFA-lardır; kommersiya baxımından çox rejimli EDFA məhsulları yoxdur. Tək rejimli EDFA-lar xüsusi olaraq tək rejimli lif sistemləri üçün nəzərdə tutulmuşdur və tək rejimli lifin aşağı itki xüsusiyyətlərinə uyğundur. Onlar əsasən uzun məsafəli optik ötürmə üçün istifadə olunur və telekommunikasiya və uzun məsafəli məlumat mərkəzi ötürülməsində əsas komponentlər kimi xidmət edir. Çox rejimli lif yalnız yüksək ötürmə itkisi və çoxyollu dispersiya ilə 100 metrə yaxın qısa məsafəli ötürmə üçün uyğundur. Qısa məsafəli ssenarilərdə qazanc kompensasiyası üçün EDFA əvəzinə kiçik yarımkeçirici optik gücləndiricilərə (SOA) üstünlük verilir.
S3: Dalğa uzunluğu diapazonu EDFA performansına təsir edirmi?
A3: Bəli, dalğa uzunluğu EDFA performansına təsir edir. EDFA-lar əsasən təxminən 1550 nm-də mərkəzləşmiş C-zolağında və L-zolağında fəaliyyət göstərir. Dizayn diapazonu daxilində onlar düz qazanc və aşağı səs-küy təmin edir; diapazondan kənarda qazanc azalır və səs-küy artır. EDFA performansını təmin etmək üçün gücləndiricinin dalğa uzunluğu diapazonunun sistem tələblərinə uyğun olduğundan əmin olun.
-
