840nm 20mW SLED Genişzolaqlı İşıq Mənbəsi

Mündəricat

1. 840nm 20mW SLED Genişzolaqlı İşıq Mənbəsinin tətbiqi

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Standart Aksesuarlar

6. Təhlükəsiz Əməliyyat Bələdçisi

7. Sifariş Məlumatı

8. Məlumat vərəqi və test vərəqi

9. Kotirovka və ödəniş şərtləri

10. Göndərmə vaxtı

11. İstismar Qeydləri və Baxım

12. Keyfiyyətin Təminatı və Satışdan Sonra Xidmət

Məhsulun təqdimatı

Bu, 20 mVt-dan çox çıxış gücü, 45 nm-dən çox -3 dB bant genişliyi, düz spektr, aşağı dalğalanma və əla uzunmüddətli sabitliyə malik superlüminessent diod texnologiyasını qəbul edən 840 nm 20 mW SLED genişzolaqlı işıq mənbəyidir. O, sənaye və tibbi inteqrasiya üçün rabitə interfeysi və monitorinq proqramı ilə tezgah üstü və modul konfiqurasiyaları dəstəkləyir. Sənaye OCT, lif sensoru və tibbi görüntüləmə üçün uyğundur. Zəhmət olmasa nominal gərginliklə istifadə edin, temperaturu və rütubəti idarə edin, yaxşı istilik yayılmasını təmin edin, həddindən artıq yüklənmədən və çirklənmədən qaçın.

Məhsulun spesifikasiyası

Məhsul Xüsusiyyətləri

● Aşağı spektral dalğalanma;

● 20 mVt Yüksək çıxış gücü;

● Asan inteqrasiya üçün rabitə monitorinqi ilə modul/dəstgah üstü ikili konfiqurasiyalar;

● Müxtəlif optik sistemlərə uyğunlaşdırmaq üçün SM/PM lif fərdiləşdirməsini dəstəkləyir.

Məhsul Tətbiqləri

● Sənaye OCT;

● Oftalmik OKT;

● Fiber cihaz kalibrləmə və passiv komponent test sistemləri.

Məhsul Təfərrüatları

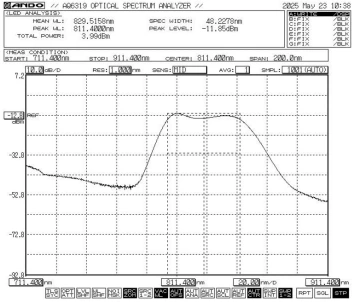

● Tipik spektr: -3dB Bant Genişliyi Min.45 / Tip.48

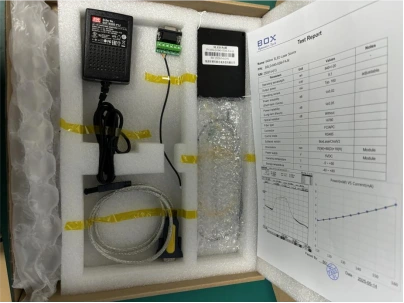

● Standart Aksesuarlar

Əməliyyat addımları

Addım 1.Qablaşdırmadan çıxarma: Quraşdırmadan əvvəl bütün aksesuarların, o cümlədən SLED işıq mənbəyi modulu, USB məlumat kabeli, yaşıl port kabeli, enerji adapteri, sınaq hesabatı və s.-nin tam olub olmadığını yoxlayın.

Addım 2.Enerji təchizatı: DC keçid enerji təchizatı və ya onların enerji təchizatı tələblərinə cavab verən tənzimlənən enerji təchizatı ilə bağlıdır. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)

Addım 3.Çıxış lifinin birləşdirilməsi: Lif konnektorunda və ya flanşda toz qapağını açın, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi heç bir çirklənmə və zərərin olmadığını təsdiqlədikdən sonra yoxlanılacaq cihaza və ya güc sayğacına birləşdirin.

Setp4.Əsas kompüterə qoşulun: 840nm 20mW SLED genişzolaqlı işıq mənbəyini və kompüteri birləşdirmək üçün Yaşıl Port Kabelindən və USB-RS485 DB9 Məlumat Kabelindən istifadə edin; kompüter USB-RS485 seriya port məlumat kabelini müəyyən etmək üçün əvvəlcə xüsusi seriya port sürücüsünü quraşdırmalıdır, əks halda əsas kompüter proqramı və işıq mənbəyi modulu düzgün birləşdirilə və əlaqə saxlanıla bilməz. Sürücü üçün Box Optronics-dən soruşun.

Addım 5.Nəzarət proqramı: Box Optronics 840nm 20mW SLED Genişzolaqlı İşıq Mənbəsinin LD cərəyanını və LD temperaturunu idarə etmək üçün seriya əmri və ya PC proqramını təmin edir. Düzgün portu seçin, cari və temperaturu təyin edin, sonra açıq düyməsini basın. (Zərərin qarşısını almaq üçün ilkin əməliyyat zamanı sürücü cərəyanını yavaş-yavaş artırın. Dərhal tam cərəyan tətbiq etməyin.)

Addım 6.İstifadədən sonra bağlama düyməsini basın, enerji təchizatını söndürün və lif bağlantısını ayırın.

Sifariş məlumatı

məsələn: BSLD-840-205SM-FA-M

(Sifariş məlumatı: 840nm 20mW SLED Genişzolaqlı İşıq Mənbəsi, 50nnm ətrafında -3dB bant genişliyi, SM CS 780 fiber, modul paketi ilə).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və test vərəqi

Məlumat vərəqi

Test vərəqi

Kotirovka və ödəniş şərtləri

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics EXW-dən istifadə etməyi təklif edir. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, məhsulların çatdırılma dəyərini əvvəlcədən ödəyin.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Stokda bəziləri varsa, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Qeydləri və Baxım

● Tozun yığılmasının və üzün zədələnməsinin qarşısını almaq üçün lifli birləşdiricilərin tez-tez qoşulmasından/çıxarılmasından çəkinin.

● Fiber konnektorları tüysüz dəsmal ilə təmizləyin və qoşulmazdan əvvəl lifli üz detektoru ilə yoxlayın. Ucunun yanmasının qarşısını almaq üçün həmişə lifləri güc olmadan birləşdirin/ayrın. İstifadə edilməmiş bağlayıcıları toz qapaqları ilə bağlayın.

● Avadanlığı quru, nəm olmayan yerdə saxlayın.

Keyfiyyətə zəmanət və satış sonrası xidmət

● Zəmanət müddəti:

Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:

(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
