1030nm ASE Genişzolaqlı İşıq Mənbəsi

Mündəricat

1. Giriş 1030nm ASE Genişzolaqlı İşıq Mənbəsi

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Təhlükəsiz Əməliyyat Bələdçisi

7. Sifariş Məlumatı

8. Məlumat vərəqi

9. Sitat şərtləri və ödəniş

10. Göndərmə vaxtı

11. Əməliyyat Qeydləri və Baxım

12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

Bu, 1030nm ASE Genişzolaqlı İşıq Mənbəsinə əsaslanır İtterbium qatqılı lif və yarımkeçirici nasos lazerləri, 1030nm spektral əhatə dairəsi, 10/20/30/50/100/500/1000mW çıxış gücü və polarizasiya sönmə nisbəti 0,2 dB qədər aşağıdır. Aksesuarların tam dəsti daxildir; istifadəçi təlimatla təmin edilmişdir. Fiber optik üçün uyğundur cihaz testi, FBG ızgarası istehsalı, tibbi görüntüləmə və s.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Spektral düzlük;

● Çıxış gücü isteğe bağlıdır və tənzimlənə bilər;

● Uzunmüddətli dalğa uzunluğu və sabit güc;

● DB9 Asan inteqrasiya üçün qadın (RS232) rabitə.

Məhsul Tətbiqləri

● Lif hissiyyat;

● Tibbi görüntüləmə;

● Lif optik cihaz testi.

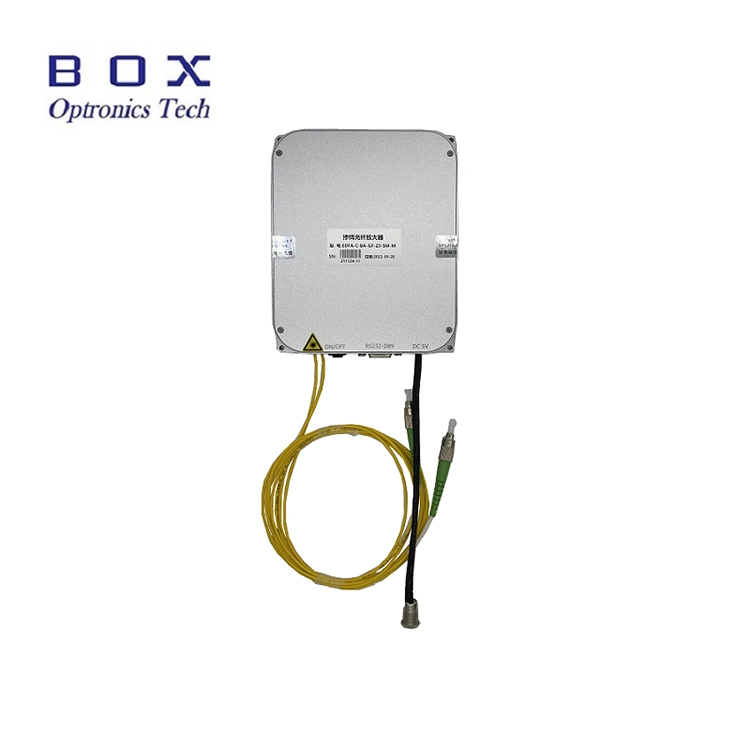

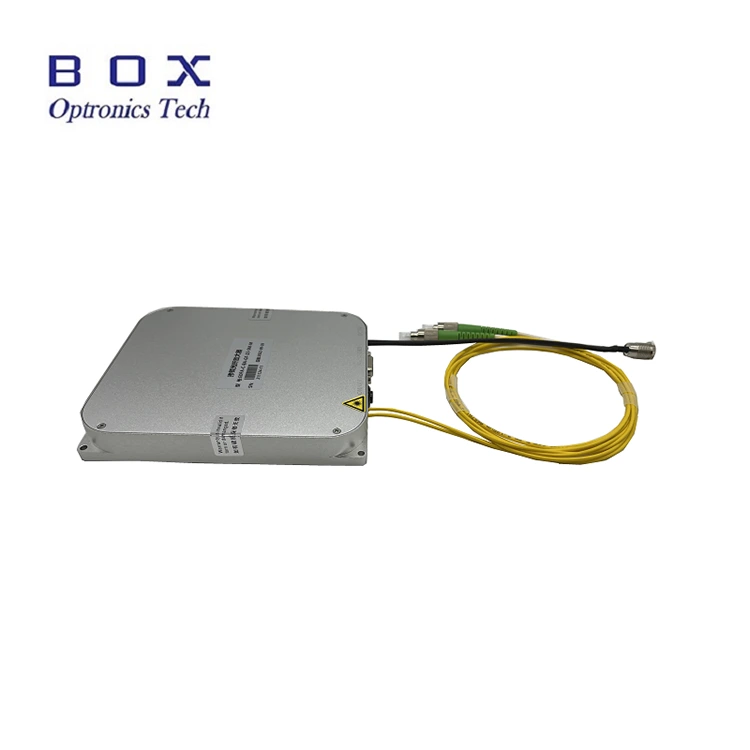

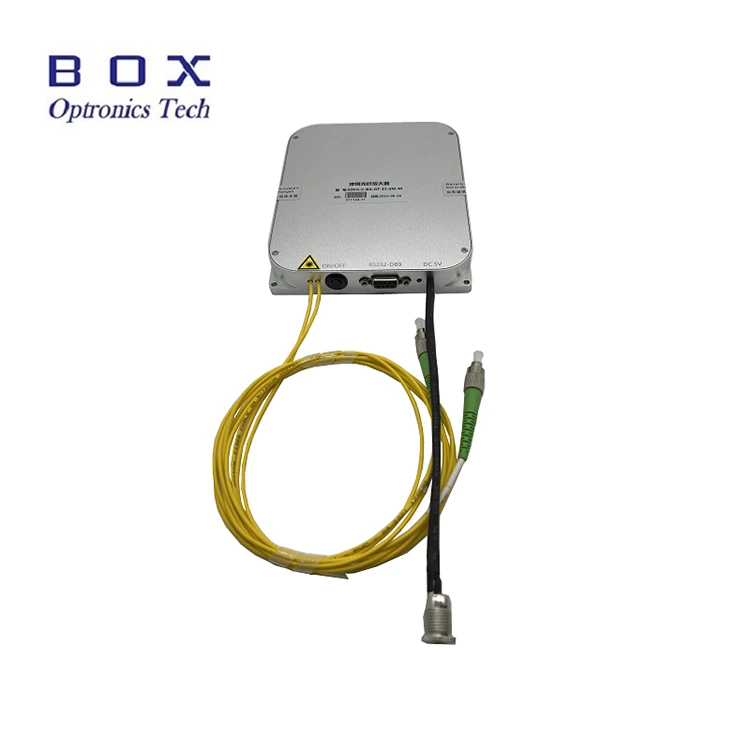

Məhsul Təfərrüatlar

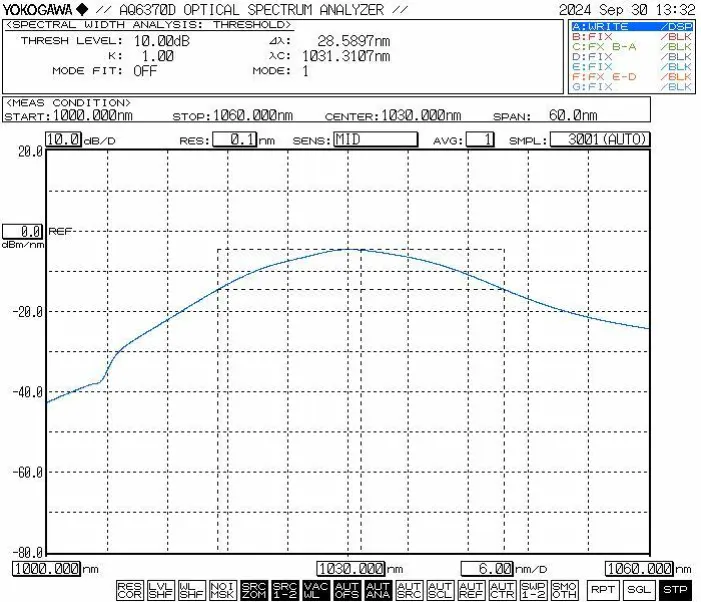

● Tipik spektr

● Standart Aksesuarlar

1. Əməliyyat addımları-1030nm ASE Genişzolaqlı İşıq Mənbəsi

Addım 1. Qabın açılması və yığılması: Zəhmət olmasa aksesuarların tam olub olmadığını yoxlayın

montajdan əvvəl.

Addım 2. Fiber jumperlərin birləşdirilməsi: Açıq lif birləşdiricisi və ya flanşdakı toz qapağı, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin çirklənmənin və ya zədələnmənin olmadığını təsdiq etdikdən sonra.

Addım 3. Güc Adapterinin Qoşulması və Serial Kabel: İşıq mənbəyi modulunu və güc adapterini birləşdirin; qoşulmaq işıq mənbəyi modulu və USB-RS232 siqnal kabeli olan kompüter. (Qeyd: Kompüter əvvəlcə serial port sürücüsünü quraşdırmalıdır. Sürücü ola bilər CD-ROM-da tapılmış və ya Box Optronics şirkətindən alınmışdır.)

Setp4.Use: İşıq mənbəyini açın aktivləşdirmə açarı; işıq mənbəyinin çıxış göstərici işığı yanır və var optik güc çıxışı. Bu zaman iş cərəyanı və optik güc dəyəri son bağlanma zamanı əsas kompüter tərəfindən təyin olunan parametrlərdir. Onlar ola bilər dəyişdirilmiş və əsas kompüter proqramında saxlanmışdır (yalnız model versiyası üçün tənzimlənən güclə).

Addım 5. İstifadədən sonra bağlama düyməsini sıxın, enerji təchizatını söndürün və əlaqəni kəsin lif bağlantısı.

Sifariş vermək məlumat

məsələn: ASE-1030-5HSM-B

(Sifariş məlumatı: 1030nm ASE Genişzolaqlı İşıq Mənbəsi, 500mW çıxış güc, SM Hi1060 lifli, dəzgah üstü paketi).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi

Məlumat vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10-15 iş günü lazımdır. (Əgər varsa bəziləri stokdadır, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri və Baxım

● Fiber optik birləşdiriciləri birləşdirməzdən əvvəl, xüsusi təmizləmə bağlayıcıların son üzlərini hərtərəfli təmizləmək üçün alətlərdən istifadə edilməlidir. Bundan əlavə, lif son üz müfəttişi diqqətlə istifadə edilməlidir Səthləri yoxlayın və onların tamamilə tozsuz olduğundan əmin olun lif flanşı vasitəsilə onları birləşdirməzdən əvvəl çirkləndiriciləri. Təmizləmə zamanı, yoxlanılması, və fiber optik son üzlərin qoşulması, təmin etmək üçün mütləqdir işıq mənbəyinin söndürülmüş vəziyyətdə olması; heç bir halda olmamalıdır bu əməliyyatlar işığın ötürülməsi zamanı həyata keçirilir. Bir dəfə istifadə olunur tamamlandı və birləşdirici digər fiber optikdən ayrıldı birləşdiricilər, lif birləşdiricisi qoruyucu toz qapağı ilə təchiz olunmalıdır.

● 200 mVt çıxış gücünə malik genişzolaqlı ASE işıq mənbəyi modelləri və ya daha yüksək bir FC/APC konnektoru ilə dayandırılmış çıxış pigtail ola bilər. Bununla belə, bu birləşdirici yalnız istifadəçinin təşəbbüsü ilə çıxış gücü üçün nəzərdə tutulub monitorinq (optik güc ölçmə cihazına qoşulmaqla) və ya bir ilə əlaqə qurmaq üçün Lazer çıxışını boş yerə yönəltmək üçün FC-sonlu lif kolimatoru. Bu Bunu birbaşa əlaqələndirmək üçün flanş adapterindən istifadə etməmək tövsiyə olunur digər istifadəçiyə məxsus liflərin və ya cihazların pigtailləri ilə birləşdirici; belə edir həm lif konnektorunu, həm də konnektoru zədələmək üçün əhəmiyyətli risk daşıyır gücləndirici qurğunun özü. Digər liflərlə qarşılıqlı əlaqə tələb olunarsa, odur fusion splicing istifadə etmək tövsiyə olunur; Bundan əlavə, növlərinin olmasını təmin edin birləşdirilən liflər bir-birinə uyğundur.

● Tez-tez daxil etmək və ya çıxarmaqdan çəkinmək tövsiyə olunur tozun qarşısını almaq üçün çıxış portunda fiber optik bağlayıcılar çirklənmə - bu, daxiletmə itkisinin artmasına səbəb ola bilər - və ya yanma lif birləşdiricisinin son üzü.

● Başladıqda, ilk növbədə həm elektrik açarının, həm də elektrik açarının olduğundan əmin olun açar açarı söndürülür, sonra enerji təchizatını qoşun. Söndürən zaman, əvvəlcə açar açarı söndürün və yalnız sonra enerji təchizatını ayırın çıxış göstərici işığı söndü. Heç vaxt enerjini birbaşa kəsməyin işıq mənbəyi işləyərkən təchizatı.

● Nəm, toz və korroziyaya qarşı tədbir alın; o quru yerdə saxlanmalıdır.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
