1. Giriş 1064nm ASE Genişzolaqlı İşıq Mənbəsi
2. Texniki Spesifikasiyalar
3. Məhsulun Xüsusiyyətləri
4. Tipik Tətbiqlər
5. Məhsul təfərrüatları
6. Əməliyyat addımları
7. Sifariş Məlumatı
8. Məlumat vərəqi və test vərəqi
9. Sitat şərtləri və ödəniş
10. Göndərmə vaxtı
11. Əməliyyat Qeydləri və Baxım
12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

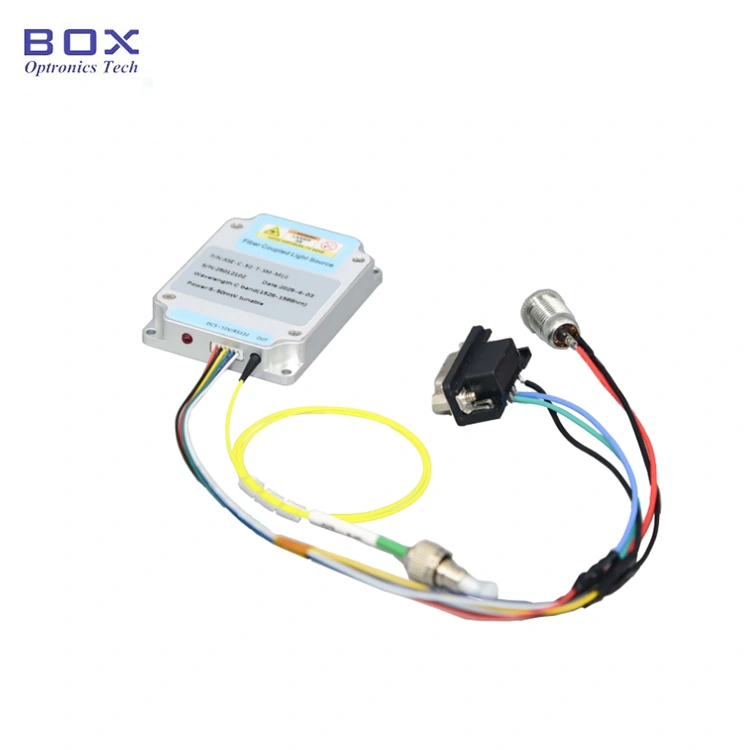

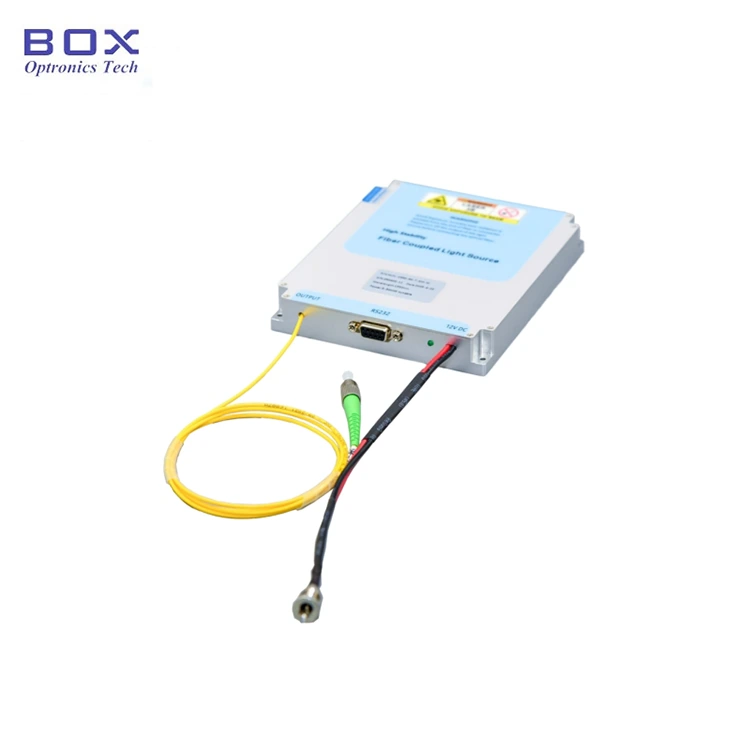

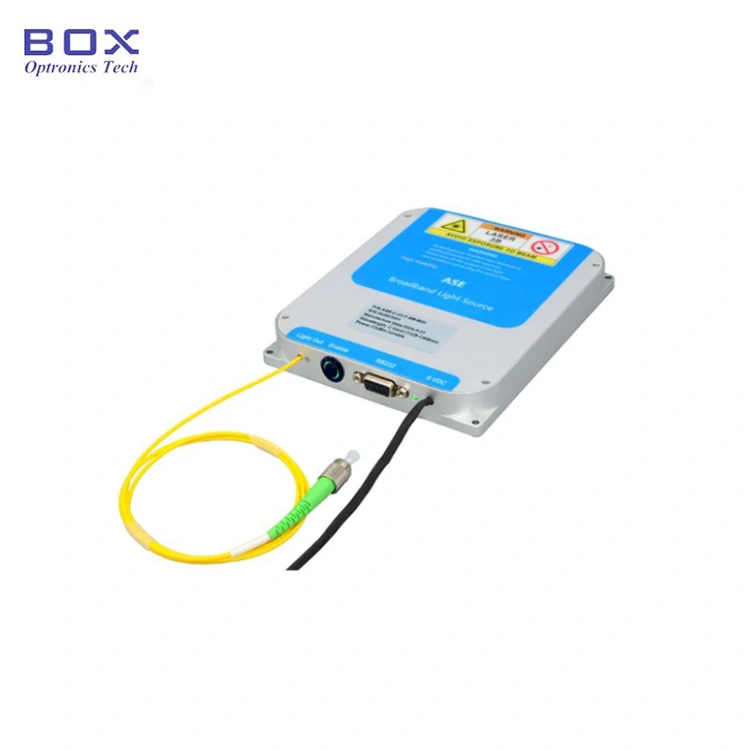

Bu, 1064nm ASE Genişzolaqlı İşıq Mənbəsinə əsaslanır 1040 ~ 1080 nm spektral ilə iterbium qatqılı lif və yarımkeçirici nasos lazerləri əhatə dairəsi və 10/20/30/50/100/500/1000mW çıxış gücü. Tam dəst aksesuarlar daxildir; istifadəçi təlimatı verilir. Fiber optik cihaz sınağı, FBG ızgarası istehsalı, tibbi üçün uyğundur görüntüləmə və s. Zəhmət olmasa nəm, toz və korroziyaya qarşı tədbir alın; o quru yerdə saxlanmalıdır.
|
Maddə |
Vahid |
Dəyərlər |
Qeydlər |
||||||
|
Mərkəzi dalğa uzunluğu |
nm |
1064±2 |
|
||||||
|
Spektral diapazon |
nm |
1040~1080 |
@10dB |
||||||
|
Çıxış gücü |
mVt |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
Güc tənzimləmə diapazonu |
- |
10%~100% |
Könüllü |
||||||
|
Çıxış izolyasiyası |
dB |
≥35 |
|
||||||
|
Gücün qeyri-sabitliyi |
dB |
≤±0,02 (15dəq.); |
≤±0,5%; |
||||||
|
Qütbləşmə vəziyyəti |
- |
Təbii qütbləşmə |
Xətti polarizasiya |
|
|||||
|
PER |
dB |
≤0,2 |
≥23 (10‑100mW) |
|
|||||
|
Pigtail lifi |
- |
Salam 1060 |
PM980 |
FC/APC |
|||||
|
Rabitə interfeysi |
- |
Sensorlu ekran / DB9 Qadın (RS232) |
Dəzgah üstü |
||||||
|
DB9 Qadın (RS232) |
Modul |
||||||||
|
Enerji təchizatı |
- |
AC 110~240V, <30W; |
Dəzgah üstü |
||||||
|
DC 5V, <24W |
Modul |
||||||||
|
255(W)×285(D)×115(H) (10, 20, 30, 50, 100 mVt) |
Dəzgah üstü |
||||||||
|
Ölçülər
|
mm |
255(W)×322(D)×115(H) (500, 1000 mVt) |
Dəzgah üstü |
||||||
|
150(W)×125(D)×20(H) (10, 20, 30, 50, 100 mVt) |
Modul |
||||||||
|
139(W)×206(D)×27(H) (500, 1000 mVt) |
Modul |
||||||||
|
İşləmə temperaturu |
℃ |
-5 ~ +55 |
|
||||||
|
Əməliyyat rütubəti |
℃ |
0~70% |
|
||||||
● Spektral düzlük;
● Çıxış güc isteğe bağlıdır və tənzimlənə bilər;
● Yüksək sabitlik çıxış gücü;
● Modul/dəstgah üstü asan inteqrasiya üçün rabitə monitorinqi ilə ikili seçimlər.
● Fiber algılama;
● Tibbi görüntüləmə;
● Fiber optik cihaz sınaq.

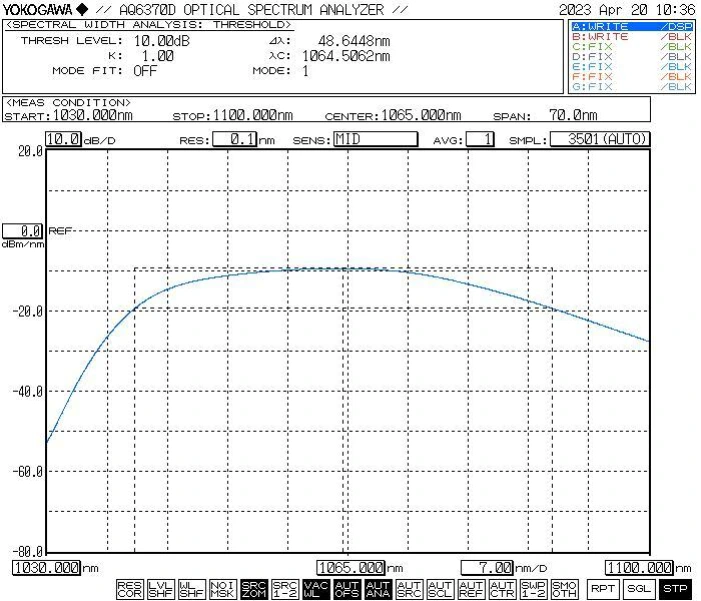

● Tipik spektr
● Standart Aksesuarlar
|
|
Aksesuarlar |
Kəmiyyət |
|
1 |
ASE işıq mənbəyi (Module Host) |
1 |
|
2 |
USB-RS232 DB9 məlumat kabeli |
1 |
|
3 |
Enerji Adapteri (Opsiyonel) |
1 |
|
4 |
Məhsul Test Hesabatı |
1 |
|
5 |
Əməliyyat təlimatı |
1 |
Addım 1. Qabın açılması və yığılması: Zəhmət olmasa aksesuarların tam olub olmadığını yoxlayın
montajdan əvvəl.
Addım 2. Fiber jumperlərin birləşdirilməsi: Açıq lif birləşdiricisi və ya flanşdakı toz qapağı, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin çirklənmənin və ya zədələnmənin olmadığını təsdiq etdikdən sonra.
Addım 3. Güc Adapterinin Qoşulması və Serial Kabel: İşıq mənbəyi modulunu və güc adapterini birləşdirin; qoşulmaq işıq mənbəyi modulu və USB-RS232 siqnal kabeli olan kompüter. (Qeyd: Kompüter əvvəlcə serial port sürücüsünü quraşdırmalıdır. Sürücü ola bilər CD-ROM-da tapılmış və ya Box Optronics şirkətindən alınmışdır.)

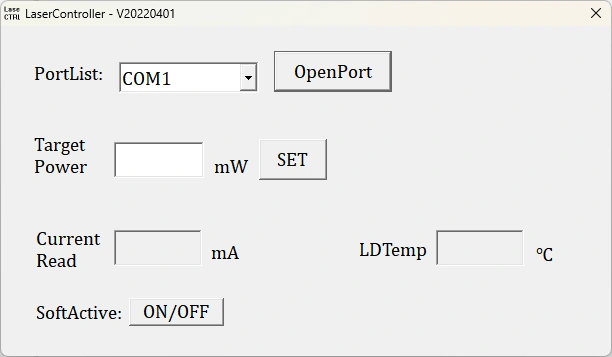

Setp4.Use: İşıq mənbəyini açın aktivləşdirmə açarı; işıq mənbəyinin çıxış göstərici işığı yanır və var optik güc çıxışı. Bu zaman iş cərəyanı və optik güc dəyəri son bağlanma zamanı əsas kompüter tərəfindən təyin olunan parametrlərdir. Onlar ola bilər dəyişdirilmiş və əsas kompüter proqramında saxlanmışdır (yalnız model versiyası üçün tənzimlənən güclə).
Addım 5. İstifadədən sonra bağlama düyməsini sıxın, enerji təchizatını söndürün və əlaqəni kəsin lif bağlantısı.
|
ad |
Dalğa uzunluğu |
Çıxış gücü |
Lif növü |
Gücü tənzimlənən |
Ölçü |
|
ASE |
-XXX |
-XX |
-XX |
-T |
-X |
|
ASE İşıq mənbəyi |
1064:1064nm |
10:10 mVt 20:20 mVt 30:30 mVt 50:50 mVt 1H:100mW 5H:500mVt 1T: 1000mW |
SM: Salam 1060 PM: PM980 |
T: tənzimlənən |
M20 : Modul M27: Modul B: Dəzgah üstü |
məsələn: ASE-1064-10-SM-T-M20
(Sifariş məlumatı: 1064nm ASE Genişzolaqlı İşıq Mənbəsi, 10mW çıxış güc, güc tənzimlənən, SM Hi1060 lifli, modul paketi).
Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com
● Təklif şərtləri
(1) EXW:
DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.
(2) DAP:
Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.
(3) Digər
● Ödəniş şərtləri
PayPal və T/T mövcuddur.
İstehsal üçün təxminən 10-15 iş günü lazımdır. (Əgər varsa bəziləri stokdadır, daha sürətli göndəriləcək.)
Beynəlxalq logistika 3-5 iş günü çəkə bilər.
● Fiber optiki tez-tez qoşmaq və ayırmaq tövsiyə edilmir çıxış ucunda birləşdirici. Bu, tozla çirklənmənin qarşısını almağa kömək edir daxiletmə itkisini artırın və ya birləşdiricinin ucunun yanmasına səbəb olun.
● Başladıqda, əvvəlcə elektrik açarı və açar açarının olduğunu təsdiqləyin söndürülür, sonra enerjini qoşun. Söndürən zaman ilk olaraq söndürün açar açarı; status göstərici işığı söndükdən sonra enerjini ayırın. Et işıq mənbəyi işləyərkən birbaşa enerjini kəsməyin.
● Daha az çıxış gücü olan ASE genişzolaqlı işıq mənbəyi modelləri üçün 200 mVt-dan çox, çıxış lifi birləşdiricisi digər tək rejimə qoşula bilər çıxarıla bilən adapter (lif flanş) vasitəsilə lif cihazları. Ancaq, əgər son üz lif birləşdiricisi çirklənmişdir, o, yanmağa çox həssasdır lazer aktivləşdirildikdə—lazer gücü çox aşağı olsa belə. Buna görə də, lif konnektorunu birləşdirməzdən əvvəl xüsusi lifdən istifadə etməlisiniz son üzü hərtərəfli təmizləmək üçün təmizləyici alətlər. Bundan əlavə, bir lif istifadə edin son üz müfəttişi səthi diqqətlə araşdıraraq, tamamilə olmasını təmin edir lif vasitəsilə əlaqə qurmazdan əvvəl tozdan və çirkləndiricilərdən təmizlənməlidir flanş. Fiber birləşdiricinin təmizlənməsi, yoxlanılması və qoşulması zamanı, işıq mənbəyinin söndürülmüş vəziyyətdə olmasını təmin etməlisiniz; № altında hallarda bu əməliyyatlar işıq mənbəyi olduğu müddətdə yerinə yetirilməlidir işıq saçan. İstifadə tamamlandıqdan və bağlayıcı ayrıldıqdan sonra digər lif komponentlərindən dərhal lif konnektorunu örtməlisiniz qoruyucu toz qapağı ilə.
● 200 mVt çıxış gücünə malik genişzolaqlı ASE işıq mənbəyi modelləri və ya daha yüksək bir FC/APC konnektoru ilə dayandırılmış çıxış pigtail ola bilər. Bununla belə, bu birləşdirici yalnız istifadəçinin təşəbbüsü ilə çıxış gücü üçün nəzərdə tutulub monitorinq (optik güc ölçmə cihazına qoşulmaqla) və ya bir ilə əlaqə qurmaq üçün Lazer çıxışını boş yerə yönəltmək üçün FC-sonlu lif kolimatoru. Bu Bunu birbaşa əlaqələndirmək üçün flanş adapterindən istifadə etməmək tövsiyə olunur digər istifadəçiyə məxsus liflərin və ya cihazların pigtailləri ilə birləşdirici; belə edir həm lif konnektorunu, həm də konnektoru zədələmək üçün əhəmiyyətli risk daşıyır gücləndirici qurğunun özü. Digər liflərlə qarşılıqlı əlaqə tələb olunarsa, odur fusion splicing istifadə etmək tövsiyə olunur; Bundan əlavə, növlərinin olmasını təmin edin birləşdirilən liflər bir-birinə uyğundur.
● Avadanlığı quru, nəm olmayan yerdə saxlayın.
● Zəmanət müddəti:
1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.
● Pulsuz Zəmanətdən İstisnalar:
Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:
(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.
(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.
(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.
(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.
(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.
(6) Daşınma zamanı zərər və ya itki.
