C-band Aşağı Düzlük ASE Genişzolaqlı İşıq Mənbəsi

Mündəricat

1. Giriş C-band Aşağı Düzlük ASE Genişzolaqlı İşıq Mənbəsi

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Əməliyyat addımları

7. Sifariş Məlumatı

8. Məlumat vərəqi və test vərəqi

9. Sitat şərtləri və ödəniş

10. Göndərmə vaxtı

11. Əməliyyat Qeydləri və Baxım

12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

Bu, uyğunsuz C-bandlı Aşağı Düzlük ASE-dir a tərəfindən yaradılan kortəbii emissiya olan Genişzolaqlı İşıq Mənbəsi 1526 ~ 1566 nm spektral ilə erbium qatqılı kvars lifində yarımkeçirici lazer əhatə dairəsi və 10/20/30/50 mVt çıxış gücü. Aksesuarların tam dəsti daxildir; istifadəçi təlimatı verilir. Fiber optik üçün uyğundur cihaz testi, FBG grating istehsalı, tibbi görüntüləmə və s. Zəhmət olmasa qəbul edin nəm, toz və korroziyaya qarşı ehtiyat tədbirləri; quru yerdə saxlanmalıdır yer.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Effektiv;

● Geniş spektr;

● Yüksək sabitlik çıxış gücü.

Məhsul Tətbiqləri

● Optik lif hissiyyatı;

● Tibbi görüntüləmə;

● Fiber optik cihaz testi.

Məhsul Təfərrüatlar

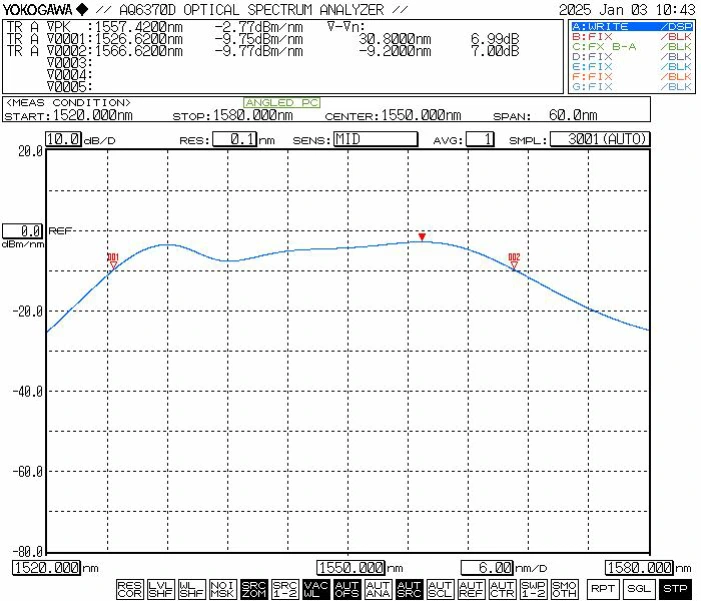

● Tipik spektr

● Standart Aksesuarlar

Əməliyyat Addımlar

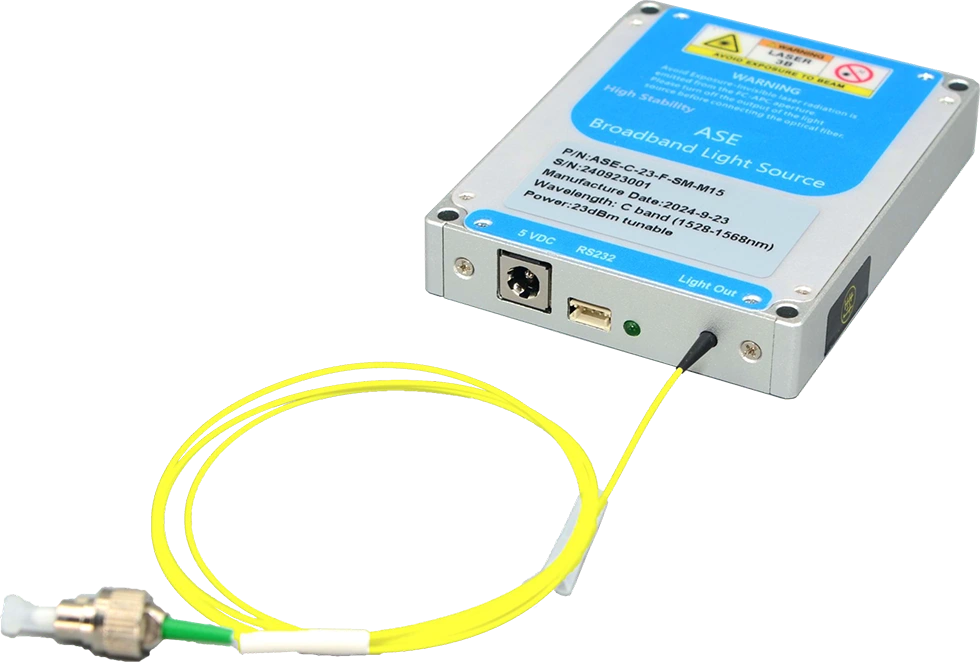

Addım 1. Görünüş: Soldan sağa - güc port, ZH2.54 (3-pin) serial rabitə interfeysi, güc göstəricisi LED və optik çıxış üçün tək rejimli lif portu.

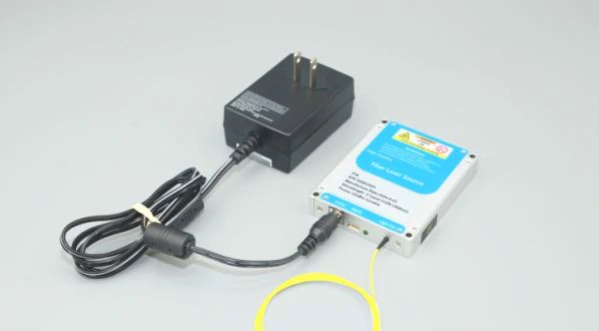

Addım 2. Enerji təchizatı: Standart güc giriş portu DC 5,5×2,1 mm-dir interfeys; uyğun DC 5V güc adapteri həmin anda qurğuya daxil edilir göndərilməsi. Güc adapterini işıq mənbəyinə qoşmaq üsulu modul müşayiət olunan şəkildə təsvir edilmişdir; istifadə etdiyinizə əmin olun yalnız orijinal, paketlənmiş güc adapteri. Uyğun olmayan gücün istifadəsi adapter işıq mənbəyinə zərər verə bilər. Alternativ olaraq, bir versiya U-formalı terminal konnektoru olan bir elektrik kabeli təqdim etmək mümkündür keçid enerji təchizatı ilə əlaqəni asanlaşdırmaq; lakin bu seçim olmalıdır satın alma zamanı xüsusi olaraq tələb olunur.

Addım 3. Fiber Yamaq Kordlarının Birləşdirilməsi: Fiber birləşdiricisindən toz qapağını çıxarın və lifin son üzünü yoxlayın; digərinə qoşmazdan əvvəl onun çirklənmədən və ya zədələnmədiyindən əmin olun fiber-optik komponentlər və ya sınaq avadanlığı. Yüksək güclü işıq mənbələri üçün bu birləşmə üçün füzyon splicingindən istifadə etmək tövsiyə olunur.

Setp4.İşıq Mənbəsinin Birləşdirilməsi Host PC üçün modul: Orijinal USB-RS232 seriya məlumat kabelindən istifadə edin modulu kompüterə qoşmaq üçün işıq mənbəyi moduluna daxildir. Kompüter xüsusi serial port drayverinin əvvəlcədən quraşdırılmasını tələb edir USB-RS232 kabelini düzgün tanımaq; əks halda, host proqram təminatı olacaq işıqla düzgün əlaqə qura və ya əlaqə qura bilməmək mənbə modulu. Zəhmət olmasa, lazımi sürücünü əldə etmək üçün Box Optronics ilə əlaqə saxlayın.

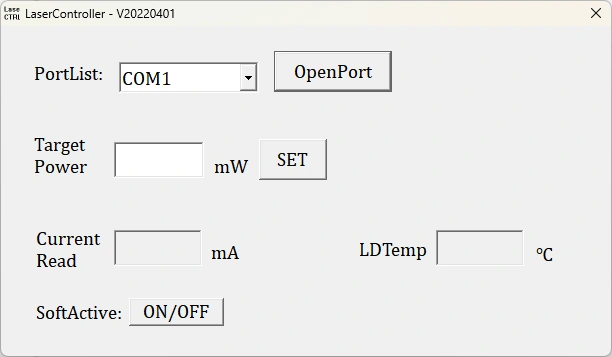

Step5. Proqram təminatı: Tənzimlənən gücə malik ASE işıq mənbəyi modulu məhsulları üçün, optik çıxış gücü host proqramı vasitəsilə tənzimlənə bilər; sabit güc üçün modellərdə güc səviyyəsi tənzimlənə bilməz.

Sifariş vermək məlumat

məsələn: ASE-C-F7-20-SM-M

(Sifariş məlumatı: C-band Aşağı Düzlük ASE Genişzolaqlı İşıq Mənbəsi, spektral düzlük≤7dB, 20mW çıxış gücü, SM lifli, modul paketi).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri və Baxım

● Təmiz son üz şəraitində, tək rejimli liflər (məsələn Hi-1060, PM980, G652D və ya PM1550) nəzəri güc tolerantlığına malikdir təxminən 200 mVt davamlı işıq. Nəticədə, işıq mənbələri üçün və çıxış gücü səviyyəsi 200 mVt-dan aşağı olan gücləndiricilər, çıxış lifi birləşdiriciləri standart adapterlərdən istifadə edərək digər tək rejimli lifli cihazlara birləşdirilə bilər (lif flanşlar). Lakin, lif birləşdiricisinin son üzü çirklənmişsə, o lazer aktivləşdirildiyi andan yanmağa çox həssasdır, hətta əgər lazer aktivləşdirilsə belə lazer gücü çox aşağıdır. Buna görə də, hər hansı bir lif bağlantısı etməzdən əvvəl konnektorun ucu xüsusi lif təmizləmə vasitəsi ilə hərtərəfli təmizlənməlidir alətlər. Bundan əlavə, lif son üz müfəttişi diqqətlə istifadə edilməlidir Səthin tozdan və çirkləndiricilərdən tamamilə təmizləndiyinə əmin olmaq üçün yoxlayın fiber flanş vasitəsilə əlaqəyə davam etməzdən əvvəl.

● Fiber optik birləşdiriciləri təmizləyərkən, yoxlayarkən və ya birləşdirərkən siz işıq mənbəyinin işıq saçmamasını təmin etməlidir; heç bir halda əməliyyatlar işıq aktiv olduqda aparılmalıdır. İstifadəsi başa çatdıqdan sonra və digər fiber optik birləşdiricilərdən ayrıldıqdan sonra birləşdirici olmalıdır toz qapağı ilə təchiz olunmalıdır.

● Çıxış lifinin başqa bir lifə qoşulması lazımdırsa, odur fusion splicer istifadə etmək tövsiyə olunur.

● Fiber optiki tez-tez daxil etmək və ya çıxarmaq tövsiyə edilmir tozun çirklənməsinin qarşısını almaq üçün çıxış ucunda birləşdiricilər daxiletmə itkisinin artmasına və ya lif birləşdiricisinin uç üzlərinin zədələnməsinə səbəb olur.

● Nəm, toz və korroziyaya qarşı tədbir alın; mağaza quru yerdə.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
