1. Giriş C-band ASE Genişzolaqlı İşıq Mənbəsi
2. Texniki Spesifikasiyalar
3. Məhsulun Xüsusiyyətləri
4. Tipik Tətbiqlər

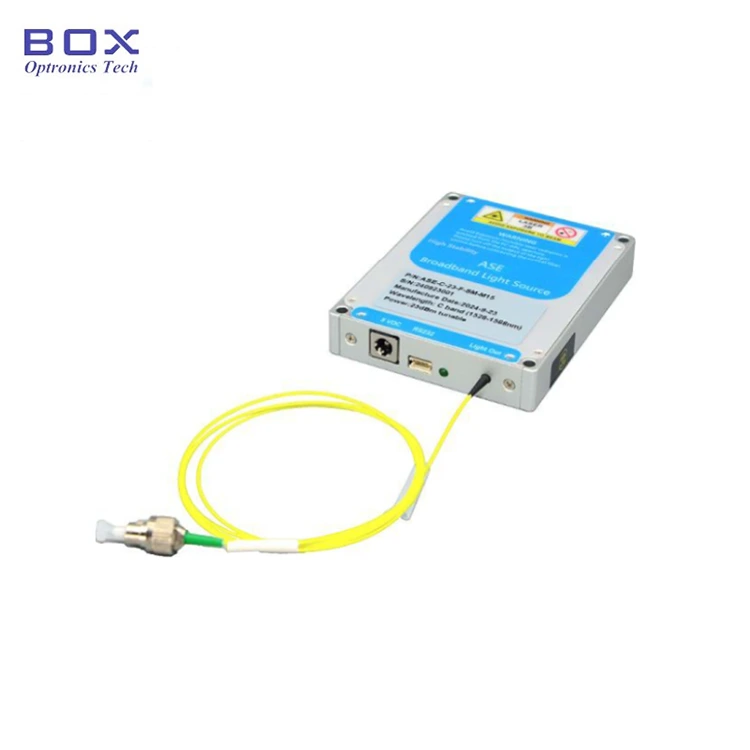

5. Məhsul təfərrüatları
6. Əməliyyat addımları
7. Sifariş Məlumatı
8. Məlumat vərəqi və test vərəqi
9. Sitat şərtləri və ödəniş
10. Göndərmə vaxtı
11. Əməliyyat Qeydləri və Baxım
12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

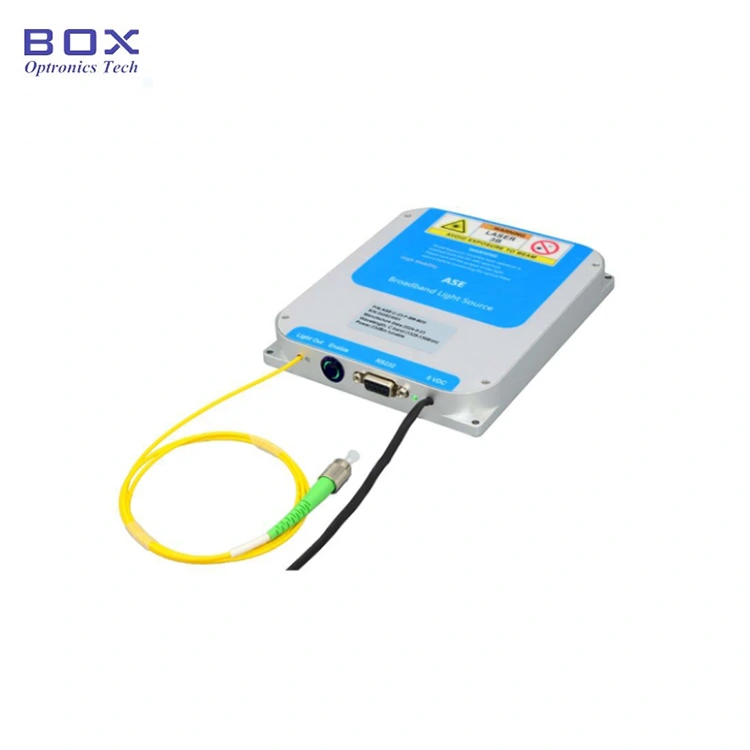

Bu ASE genişzolaqlı işıq mənbəyinə aiddir a-nın yaratdığı spontan emissiya olan qeyri-koherent işıq mənbəyi yarımkeçirici lazerlə vurulmuş erbium qatqılı kvars lifi. Spektral düzləşdirmə texnologiya genişzolaqlı düz spektrlərə nail olur və dalğa uzunluğu C diapazonunu əhatə edir, və spektral düzlük <2dB, SM Fiber və ya PM fiber vasitəsilə əldə edilir çıxış, çox səviyyəli güc seçimi, fiber optik sensor tətbiqləri üçün uyğundur.
|
Maddə |
Vahid |
Dəyərlər |
Qeydlər |
||||||
|
Spektral diapazon |
nm |
1528~1569 |
|
||||||
|
Çıxış gücü |
mVt |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
Güc spektral sıxlığı |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
Güc tənzimləmə diapazonu |
- |
10%~100% |
Könüllü |
||||||
|
Spektral düzlük |
dB |
≤2 (10~200mVt); ≤3 (400~500mW) |
|
||||||
|
Spektral dalğalanma |
dB |
≤0.1 |
|
||||||
|
Çıxış izolyasiyası |
dB |
≥35 |
|
||||||
|
Gücün qeyri-sabitliyi |
dB |
≤±0,02 (15dəq.); |
≤±0,5%; ≤±1,2% |
||||||
|
Qütbləşmə vəziyyəti |
- |
Təsadüfi |
Xətti polarizasiya |
|
|||||
|
PER |
dB |
≤0,2 |
≥23 |
|
|||||
|
Pigtail lifi |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
Rabitə interfeysi |
- |
Sensorlu ekran / DB9 Qadın (RS232) |
Dəzgah üstü |
||||||
|
DB9 Qadın (RS232) |
Modul |
||||||||
|
Enerji təchizatı |
- |
AC 110~240V, <30W |
Dəzgah üstü |
||||||
|
DC 5V, <15W |
Modul |
||||||||
|
Ölçülər |
mm |
260(W)×280(D)×120(H) |
Dəzgah üstü |
||||||
|
150(W)×125(D)×20(H) |
Modul |
||||||||
|
10~200mW:70(W)×90(D)×15(H) |
SM Könüllü |
||||||||
|
İşləmə temperaturu |
℃ |
-5 ~ +55 |
|
||||||
|
Əməliyyat rütubəti |
℃ |
0~70% |
|
||||||
● Yüksək Sabitlik Çıxış;
● düz spektr;
● DB9 Asan inteqrasiya üçün qadın (RS232) rabitə.
● Fiber optik hissiyyat;
● Tibbi görüntüləmə;
● Telekommunikasiya;
● Optik cihaz testi.

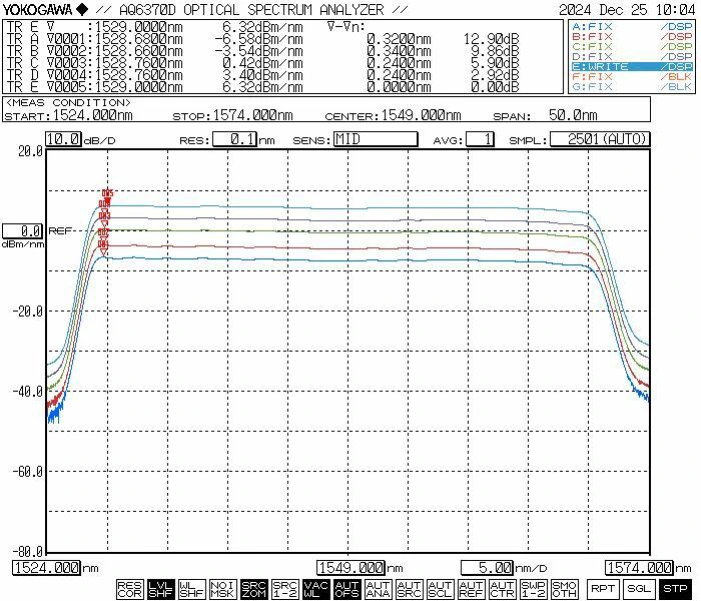

● Tipik spektr:
● Standart Aksesuarlar
|
|
Aksesuarlar |
Kəmiyyət |
|
1 |
ASE işıq mənbəyi (Module Host) |
1 |
|
2 |
Məlumat kabeli |
1 |
|
3 |
Enerji Adapteri (Opsiyonel) |
1 |
|
4 |
Məhsul Test Hesabatı |
1 |
|
5 |
Əməliyyat təlimatı |
1 |
Addım 1. Qabın açılması və yığılması: Lütfən, montajdan əvvəl aksesuarların tam olub olmadığını yoxlayın.
Addım 2. Fiber jumperləri birləşdirən: Açıq lif birləşdiricisi və ya flanşdakı toz qapağı, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin çirklənmənin və ya zədələnmənin olmadığını təsdiq etdikdən sonra.

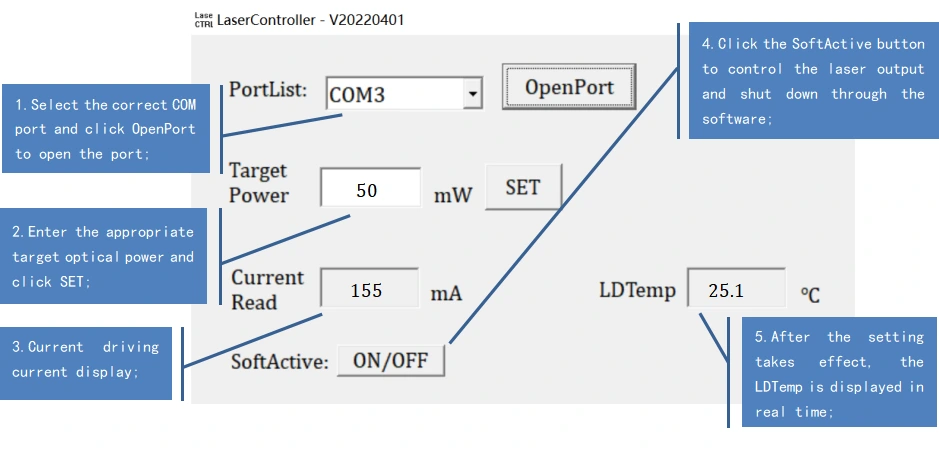

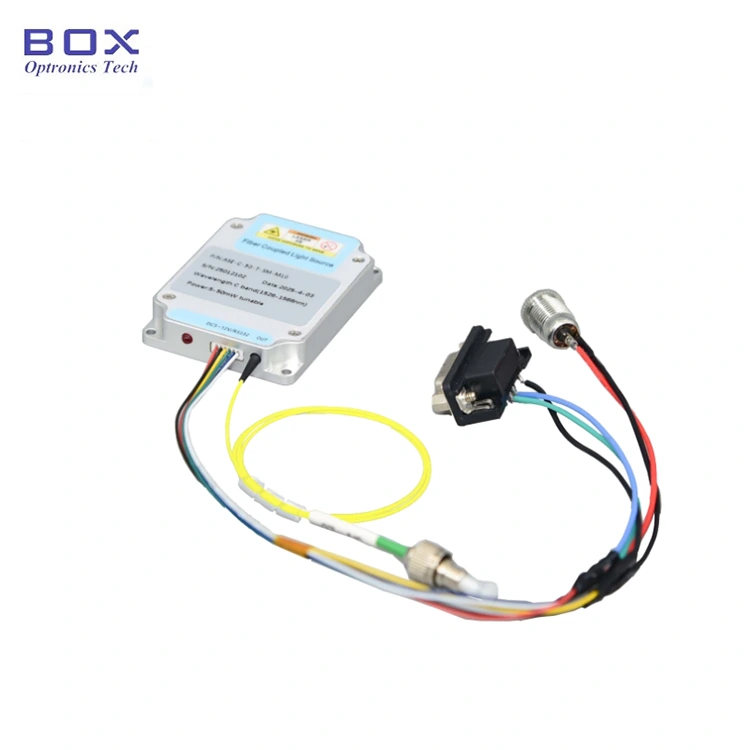

Addım 3. Güc Adapterinin və Seriya Kabelin Birləşdirilməsi: İşıq mənbəyi modulunu və güc adapterini birləşdirin; birləşdirin işıq mənbəyi modulu və USB-RS232 siqnal kabeli olan kompüter. (Qeyd: The kompüter əvvəlcə serial port sürücüsünü quraşdırmalıdır. Sürücü tapmaq olar CD-ROM-da və ya Box Optronics şirkətindən əldə edilmişdir.)
Setp4. İstifadə edin: İşıq mənbəyini açın aktivləşdirmə açarı; işıq mənbəyinin çıxış göstərici işığı yanır və var optik güc çıxışı. Bu zaman iş cərəyanı və optik güc dəyəri son bağlanma zamanı əsas kompüter tərəfindən təyin olunan parametrlərdir. Onlar ola bilər dəyişdirilmiş və əsas kompüter proqramında saxlanmışdır (yalnız model versiyası üçün tənzimlənən güclə).
Addım 5. İstifadədən sonra: Bağlayın düyməsini basın, enerji təchizatını söndürün və lif bağlantısını ayırın.
|
ad |
Dalğa uzunluğu |
Çıxış gücü |
Lif növü |
Gücü tənzimlənən (İstəyə görə) |
Ölçü |
|
ASE |
-XXX |
-XX |
-XX |
-T |
-X |
|
ASE İşıq mənbəyi |
C:C diapazonu |
10:10 mVt 20:20 mVt 30:30 mVt 50:50 mVt 1H:100mW 2H: 200mW 4H:400mVt 5H:500mVt |
SM: SMF-28 PM: PM1550 |
T: ilə |
M15: Modul M20: Modul B: Dəzgah üstü |
məsələn: ASE-C-50-SM-T-M
(Sifariş məlumatı: C-band ASE Genişzolaqlı İşıq Mənbəsi, 50mW çıxış güc, SM lifli, güc tənzimlənən, modul paketi).
Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com
● Təklif şərtləri
(1) EXW:
DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.
(2) DAP:
Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.
(3) Digər
● Ödəniş şərtləri
PayPal və T/T mövcuddur.
İstehsal üçün təxminən 10-15 iş günü lazımdır. (Əgər varsa bəziləri stokdadır, daha sürətli göndəriləcək.)
Beynəlxalq logistika 3-5 iş günü çəkə bilər.
● Fiber optiki tez-tez qoşmaq və ayırmaq tövsiyə edilmir çıxış ucunda birləşdirici. Bu, tozla çirklənmənin qarşısını almağa kömək edir daxiletmə itkisini artırın və ya birləşdiricinin ucunun yanmasına səbəb olun.
● Başladıqda, əvvəlcə elektrik açarı və açar açarının olduğunu təsdiqləyin söndürülür, sonra enerjini qoşun. Söndürən zaman ilk olaraq söndürün açar açarı; status göstərici işığı söndükdən sonra enerjini ayırın. Et işıq mənbəyi işləyərkən birbaşa enerjini kəsməyin.
● Daha az çıxış gücü olan ASE genişzolaqlı işıq mənbəyi modelləri üçün 200 mVt-dan çox, çıxış lifi birləşdiricisi digər tək rejimə qoşula bilər çıxarıla bilən adapter (lif flanş) vasitəsilə lif cihazları. Ancaq, əgər son üz lif birləşdiricisi çirklənmişdir, o, yanmağa çox həssasdır lazer aktivləşdirildikdə—lazer gücü çox aşağı olsa belə. Buna görə də, lif konnektorunu birləşdirməzdən əvvəl xüsusi lifdən istifadə etməlisiniz son üzü hərtərəfli təmizləmək üçün təmizləyici alətlər. Bundan əlavə, bir lif istifadə edin son üz müfəttişi səthi diqqətlə araşdıraraq, tamamilə olmasını təmin edir lif vasitəsilə əlaqə qurmazdan əvvəl tozdan və çirkləndiricilərdən təmizlənməlidir flanş. Fiber birləşdiricinin təmizlənməsi, yoxlanılması və qoşulması zamanı, işıq mənbəyinin söndürülmüş vəziyyətdə olmasını təmin etməlisiniz; № altında hallarda bu əməliyyatlar işıq mənbəyi olduğu müddətdə yerinə yetirilməlidir işıq saçan. İstifadə tamamlandıqdan və bağlayıcı ayrıldıqdan sonra digər lif komponentlərindən dərhal lif konnektorunu örtməlisiniz qoruyucu toz qapağı ilə.
● 200 mVt çıxış gücünə malik genişzolaqlı ASE işıq mənbəyi modelləri və ya daha yüksək bir FC/APC konnektoru ilə dayandırılmış çıxış pigtail ola bilər. Bununla belə, bu birləşdirici yalnız istifadəçinin təşəbbüsü ilə çıxış gücü üçün nəzərdə tutulub monitorinq (optik güc ölçmə cihazına qoşulmaqla) və ya bir ilə əlaqə qurmaq üçün Lazer çıxışını boş yerə yönəltmək üçün FC-sonlu lif kolimatoru. Bu Bunu birbaşa əlaqələndirmək üçün flanş adapterindən istifadə etməmək tövsiyə olunur digər istifadəçiyə məxsus liflərin və ya cihazların pigtailləri ilə birləşdirici; belə edir həm lif konnektorunu, həm də konnektoru zədələmək üçün əhəmiyyətli risk daşıyır gücləndirici qurğunun özü. Digər liflərlə qarşılıqlı əlaqə tələb olunarsa, odur fusion splicing istifadə etmək tövsiyə olunur; Bundan əlavə, növlərinin olmasını təmin edin birləşdirilən liflər bir-birinə uyğundur.
● Nəm, toz və korroziyaya qarşı tədbir alın; mağaza quru yerdə.
● Zəmanət müddəti:
1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.
● Pulsuz Zəmanətdən İstisnalar:
Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:
(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.
(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.
(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.
(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.
(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.
(6) Daşınma zamanı zərər və ya itki.
