C-band ASE Genişzolaqlı İşıq Mənbəsi Mikro Modulu

Mündəricat

1. Giriş C-band ASE Genişzolaqlı İşıq Mənbəsi Mikro Modulu

2. Texniki Spesifikasiyalar

3. Məhsulun Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Əməliyyat addımları

7. Sifariş Məlumatı

8. Məlumat vərəqi

9. Sitat şərtləri və ödəniş

10. Göndərmə vaxtı

11. Əməliyyat Qeydləri və Baxım

12. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

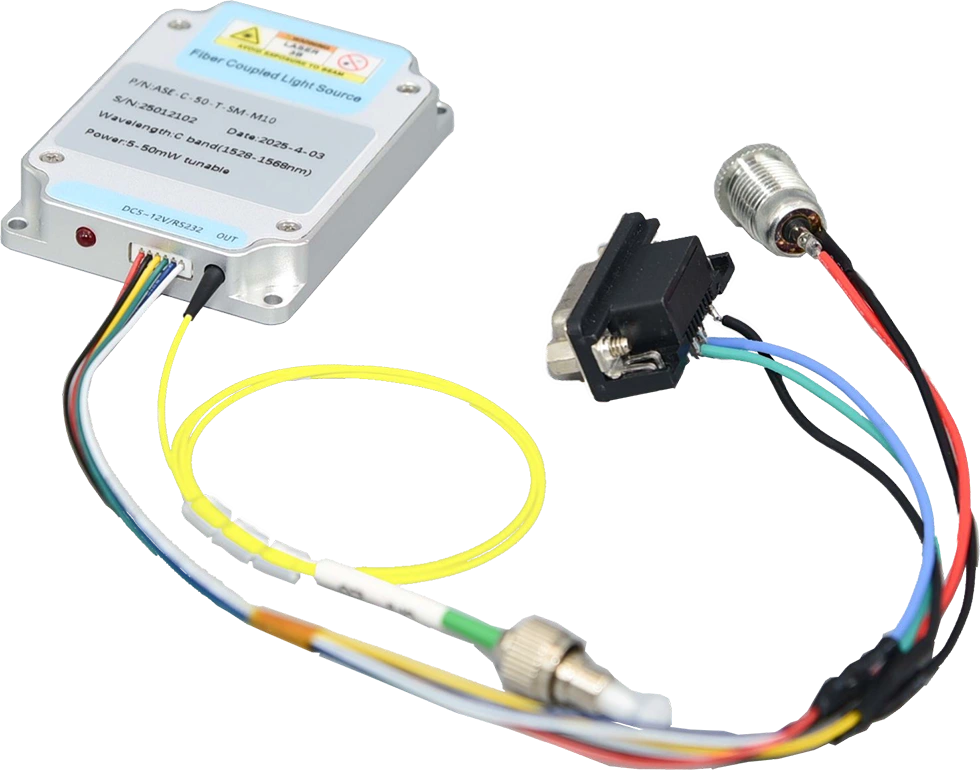

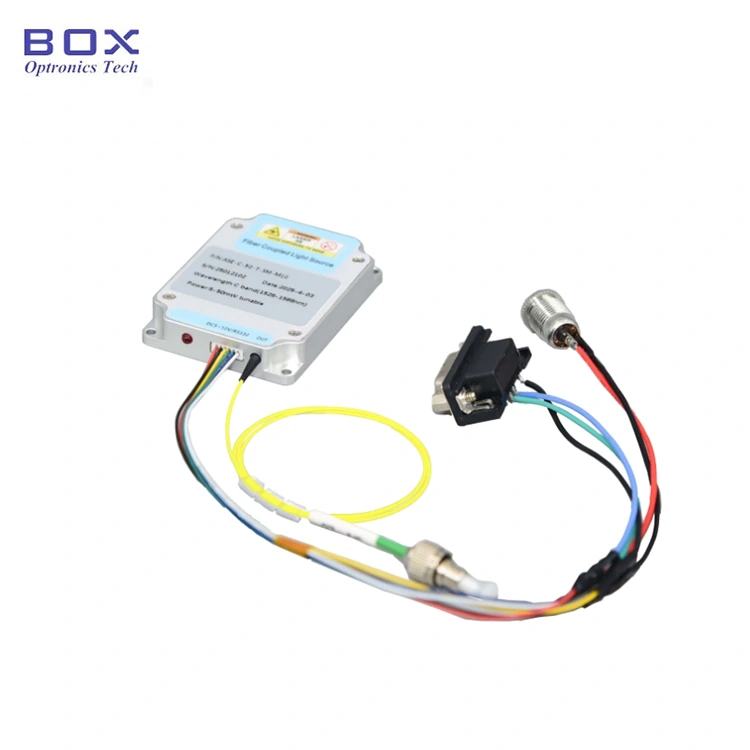

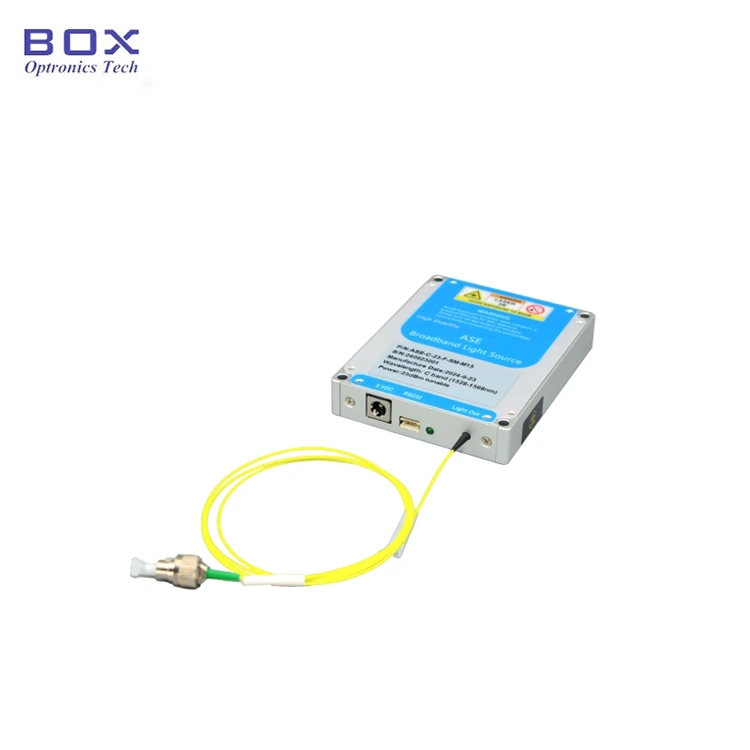

C-band ASE Genişzolaqlı İşıq Mənbəsi Mikro Moduludur kompakt ölçü, genişzolaqlı spektr və yüksək tələb edən proqramlar üçün nəzərdə tutulmuşdur çıxış sabitliyi. Ultra kiçik bir ayaq izinə sahib olması üçün idealdır mükəmməl optik performansını qoruyarkən məkan məhdud sistemlər. The modul 10/20/50 mV sabit çıxış gücü ilə RS232 və ya TTL nəzarətini dəstəkləyir. Zəhmət olmasa nəzarət temperaturu və rütubəti ilə istifadə edin, yaxşı istilik yayılmasını təmin edin və çəkinin çıxış həddindən artıq yüklənməsi.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Ultra kiçik ölçülü 50 * 50 * 15 mm;

● Yüksək sabitlik 10/20/50 mVt çıxış gücü;

● Spektral düzlük ≤2dB;

● Asan inteqrasiya üçün RS232 / TTL nəzarətini dəstəkləyir.

1. Məhsul Tətbiqləri-C-band ASE Genişzolaqlı İşıq Mənbəsi Mikro Modulu

● Optik komponentlərin sınaqdan keçirilməsi;

● Optik rabitə R&D;

● Fiber optik algılama.

Məhsul Təfərrüatlar

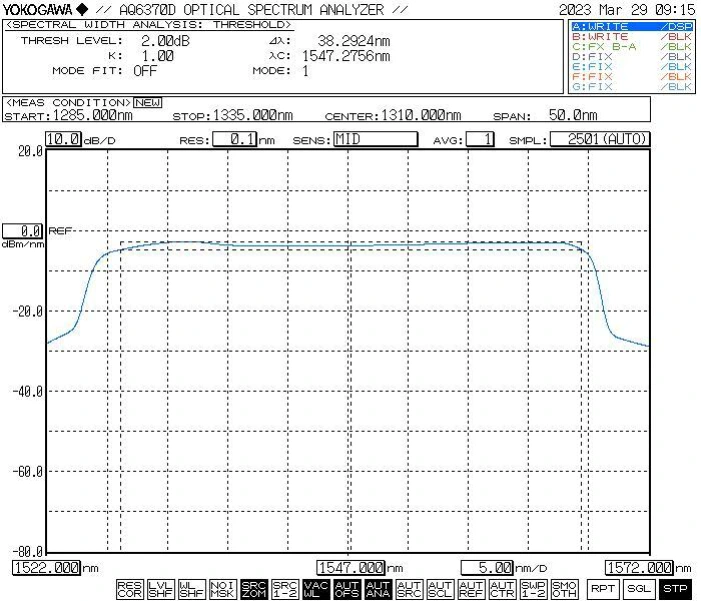

● Tipik spektr

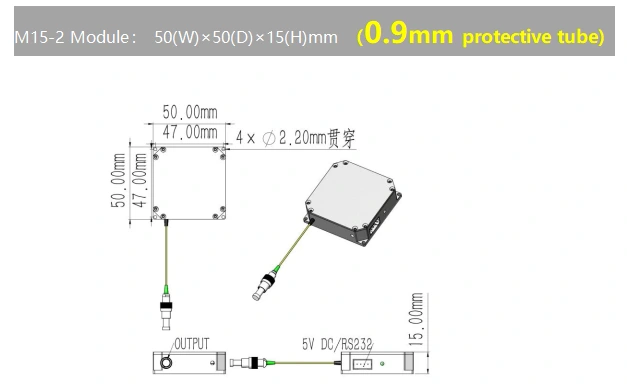

● Ölçü(mm): mikro modul

Əməliyyat Addımlar

Step1.Unpacking

Quraşdırmadan əvvəl bütün aksesuarların tam olub olmadığını yoxlayın.

Addım 2. Güc və Fiber Yamağı birləşdirin Şnur

Enerji təchizatını yandırın; istifadə edərək işıq mənbəyi çıxış portunu birləşdirin lifli yamaq kabeli.

Addım 3. İşıq mənbəyini aktivləşdirin

İşıq mənbəyinin enerji təchizatını yandırın. Qeyd: Bu mərhələdə əməliyyat cərəyanı və gücü ev sahibi tərəfindən təyin olunan parametrlərə uyğundur ən son bağlanma zamanı kompüter; tənzimləmə tələb olunarsa, bunlar parametrləri proqram vasitəsi ilə dəyişdirilə bilər. Xəbərdarlıq: Bu, qəti qadağandır işıq mənbəyi işləyərkən fiber optik konnektorları birləşdirmək və ya ayırmaq üçün aktiv.

Setp4.Bağlayın

İstifadədən sonra elektrik kabelini ayırın.

Sifariş vermək məlumat

məsələn: ASE-C-20-SM-MC

(Sifariş məlumatı: C-band ASE Genişzolaqlı İşıq Mənbəsi Mikro Modulu, 20mW çıxış gücü, SM fiber, mikro modul paketi ilə).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi

Məlumat vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri və Baxım

● qarşısını almaq üçün lif konnektorlarını tez-tez qoşmaqdan/çıxarmaqdan çəkinin toz yığılması və son üzün zədələnməsi.

● Fiber birləşdiriciləri tüysüz salfetlə təmizləyin və a ilə yoxlayın qoşulmazdan əvvəl lif sonu detektoru. Həmişə lifləri birləşdirin/ayrın üzün yanmasının qarşısını almaq üçün güc olmadan. İstifadə edilməmiş bağlayıcıları toz qapaqları ilə bağlayın.

● Avadanlığı quru, nəm olmayan yerdə saxlayın.

2. Keyfiyyət Təminatı və Satışdan Sonra Xidmət-C-band ASE Broadband Light Mənbə Mikro Modul

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
