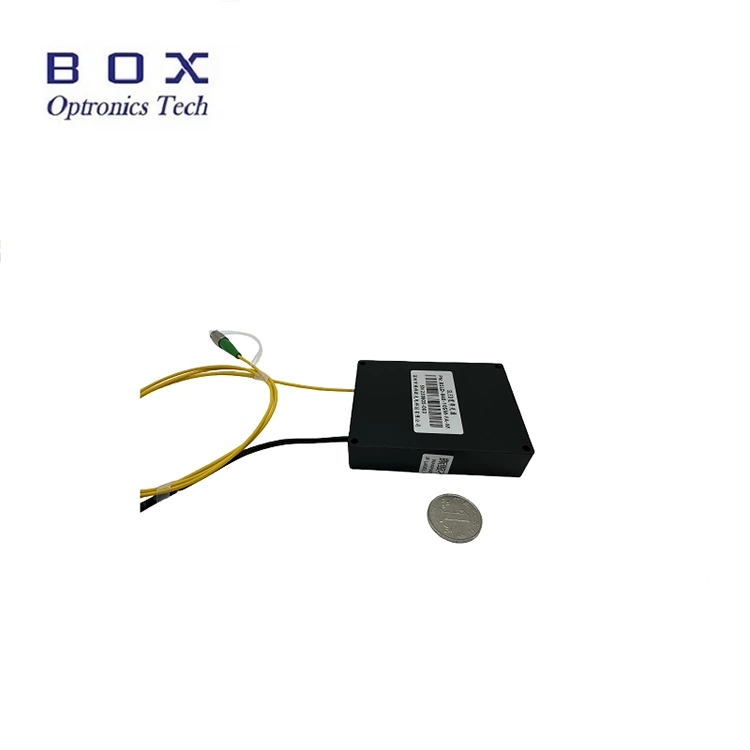

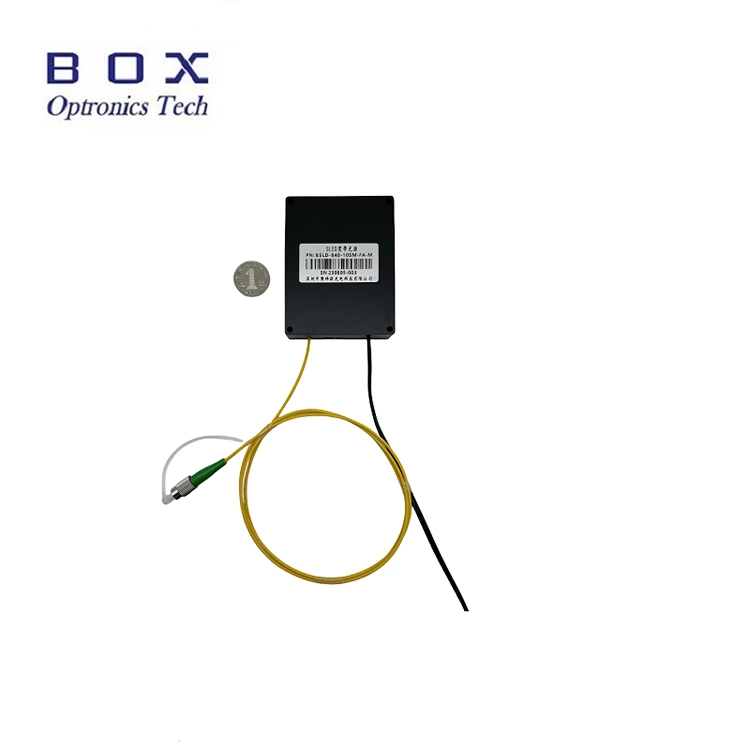

Bu, 10 mVt-dan çox çıxış gücü, 40 nm-dən çox -3 dB bant genişliyi, düz spektr, aşağı dalğalanma və əla uzunmüddətli sabitliyə malik superlüminessent diod texnologiyasını qəbul edən 840 nm 10 mW 40 nm SLD Genişzolaqlı İşıq Mənbəsidir.
O, RS-485 kommunikasiya interfeysi və sistem inteqrasiyası üçün monitorinq proqramı ilə toxunma ekranını və modul konfiqurasiyaları dəstəkləyir. Fiber sensoru və tibbi görüntüləmə üçün uyğundur. Zəhmət olmasa, üzün yanmasının qarşısını almaq üçün həmişə lifləri enerjisiz birləşdirin/ayrın.
|
Parametrlər |
Vahid |
Dəyərlər |
Qeydlər |
||
|
Əməliyyat dalğa uzunluğu |
nm |
840 |
±20 |
||
|
Çıxış gücü |
mVt |
Min. 10 |
840nm |
||
|
-3dB bant genişliyi |
nm |
Min. 40 |
Tip. 45 |
- |
|
|
Qısamüddətli sabitlik |
dB |
≤±0,02/15 dəq |
|
||
|
Uzunmüddətli sabitlik |
dB |
≤±0,05/8 saat |
|
||
|
Optik izolyator |
dB |
olmadan |
Modul |
||
|
Pigtail lifi |
- |
Hi780 və ya PM850 |
FC/APC |
||
|
Rabitə interfeysi |
- |
Sensorlu ekran/DB9 Qadın (RS485) |
Dəzgah üstü |
||
|
- |
DB9 Qadın(RS485) |
Modul |
|||
|
Enerji təchizatı |
- |
AC 110~240V, <30W |
Dəzgah üstü |
||
|
- |
5VDC və ya 12VDC, <15W |
Modul |
|||
|
Ölçülər |
mm |
195(W)×220(D)×120(H) |
Dəzgah üstü |
||
|
mm |
70(W)×90(D)×18(Y) |
Modul |
|||
|
İşləmə temperaturu |
℃ |
-5 ~ +55 |
|
||
|
Əməliyyat rütubəti |
% |
0~70% |
|
||
Aşağı spektral dalğalanma; l
Düz spektr;
Asan inteqrasiya üçün DB9 Qadın(RS485) kommunikasiyaları;
Fərdi çıxış gücü və lif növü.
Fiber optik algılama;
Tibbi görüntüləmə;
Optik koherens tomoqrafiya (OCT).

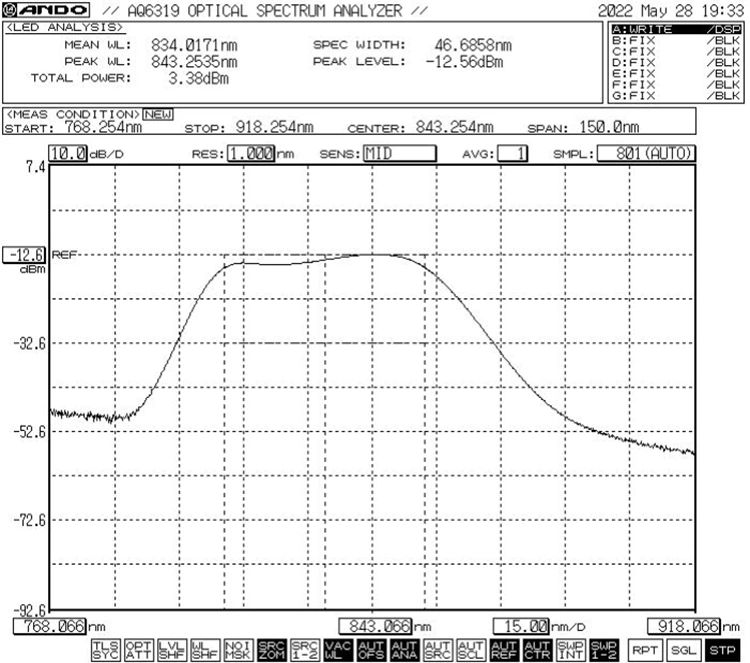

Tipik spektr: -3dB Bant Genişliyi Min.40nm / Tip.45nm
Ölçü (mm)
|
|

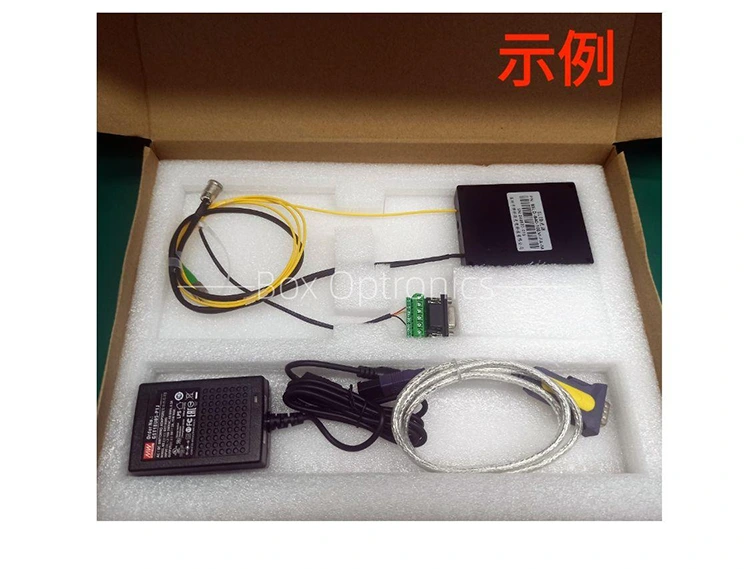

Aksesuarlar |
Kəmiyyət |
|
1 |
SLED işıq mənbəyi (Module Host) |
1 |
|
2 |
USB-RS485 DB9 məlumat kabeli |
1 |
|
3 |
Yaşıl Port Kabel |
1 |
|
4 |
Enerji Adapteri (Opsiyonel) |
1 |
|
5 |
Məhsul Test Hesabatı |
1 |
Addım 1. Qablaşdırmadan çıxarma: Quraşdırmadan əvvəl bütün aksesuarların, o cümlədən SLED işıq mənbəyi modulu, USB məlumat kabeli, yaşıl port kabeli, enerji adapteri, sınaq hesabatı və s.-nin tam olub olmadığını yoxlayın.
Addım 2. Enerji təchizatı: DC keçid enerji təchizatı və ya onların enerji təchizatı tələblərinə cavab verən tənzimlənən enerji təchizatı ilə bağlıdır. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)
Addım 3. Çıxış lifinin birləşdirilməsi: Lif konnektorunda və ya flanşda toz qapağını açın, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi heç bir çirklənmə və zərərin olmadığını təsdiqlədikdən sonra sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin.
Setp4. Əsas kompüterə qoşulun: 840nm 10mW 40nm SLD Genişzolaqlı İşıq Mənbəsini və kompüteri birləşdirmək üçün Yaşıl Port Kabelindən və USB-RS485 DB9 Məlumat Kabelindən istifadə edin; kompüter USB-RS485 seriya port məlumat kabelini müəyyən etmək üçün əvvəlcə xüsusi seriya port sürücüsünü quraşdırmalıdır, əks halda əsas kompüter proqramı və işıq mənbəyi modulu düzgün birləşdirilə və əlaqə saxlanıla bilməz. Sürücü üçün Box Optronics-dən soruşun.

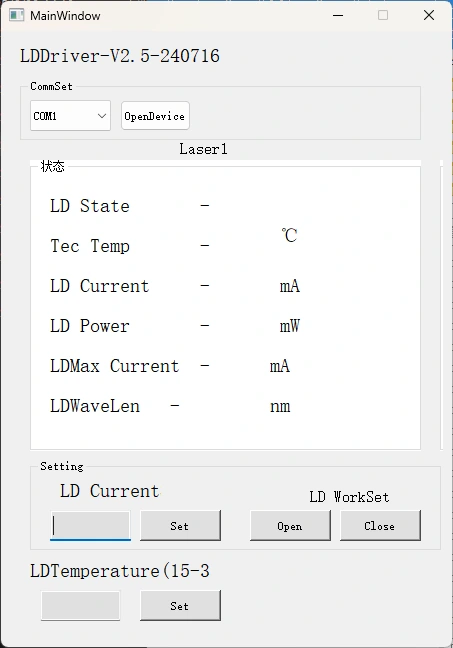

Addım 5. Nəzarət proqramı: Box Optronics 840nm 10mW 40nm SLD Genişzolaqlı İşıq Mənbəsinin LD cərəyanını və LD temperaturunu idarə etmək üçün seriyalı əmr və ya PC proqram təminatını təmin edir. Düzgün portu seçin, cari və temperaturu təyin edin, sonra açıq düyməsini basın. (Zərərin qarşısını almaq üçün ilkin əməliyyat zamanı sürücü cərəyanını yavaş-yavaş artırın. Dərhal tam cərəyan tətbiq etməyin.)
Addım 6. İstifadədən sonra bağlama düyməsini basın, enerji təchizatını söndürün və lif bağlantısını ayırın.
|
ad |
Dalğa uzunluğu |
Çıxış gücü |
-3dB Bant genişliyi |
Lif növü |
Ölçü |
Gərginlik |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-X |
(X) |
|
SLD İşıq Mənbəsi |
840:840nm |
10:10 mVt |
4:40nm |
SM: Salam 780 PM: PM850 |
M: Modul B: Dəzgah üstü |
Defolt: 5VDC H: 12VDC |
məsələn: BSLD-840-104SM-FA-M
(Sifariş məlumatı: 840nm 10mW 40nm SLD Genişzolaqlı İşıq Mənbəsi, SM Hi780 lif, FC/APC konnektoru, modul paketi, 5VDC enerji təchizatı ilə).
Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com
Sitat şərtləri
(1) EXW:
DHL/ UPS/ FedEx hesabınız varsa, Box Optronics EXW-dən istifadə etməyi təklif edir. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.
(2) DAP:
Hesabınız yoxdursa, lütfən, məhsulların çatdırılma dəyərini əvvəlcədən ödəyin.
(3) Digər
Ödəniş şərtləri
PayPal və T/T mövcuddur.
İstehsal: 10 iş günü. (Stokda bəziləri varsa, daha sürətli göndəriləcək.)
Beynəlxalq logistika: 3-5 iş günü.
Tozun çirklənməsinin qarşısını almaq üçün (bu da daxiletmə itkisinin artmasına səbəb ola bilər) və ya lif birləşdiricisinin uç üzlərinin yanmasının qarşısını almaq üçün çıxış uclarına fiber optik birləşdiricilərin tez-tez daxil edilməsi və ya çıxarılması tövsiyə edilmir.
Fiber birləşdiriciləri tüysüz salfetlə təmizləyin və qoşulmazdan əvvəl lifli üz detektoru ilə yoxlayın. Ucunun yanmasının qarşısını almaq üçün həmişə lifləri güc olmadan birləşdirin/ayrın. Fiber optik birləşdiricilər toz qapaqları ilə örtülməlidir.
Çıxış lifinin başqa bir lifə qoşulması lazımdırsa, füzyon splicerindən istifadə etmək tövsiyə olunur.
Zəhmət olmasa nəm, toz və korroziyaya qarşı tədbir alın; quru yerdə saxlayın.
Zəmanət müddəti:
Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.
Pulsuz Zəmanətdən İstisnalar:
Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:
(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.
(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.
(3) İnsan səhvinin səbəb olduğu aşkar fiziki zərər.
(4) İcazəsiz sökmə, dəyişdirmə və ya təmir.
(5) Görüşün dəyişdirilmiş və ya natamam zəmanət etiketləri.
(6) Daşıma zamanı zədə və ya itki.
