1530nm 40mW DFB Fiber Birləşdirilmiş Lazer

Məhsula Baxış-1530nm 40mW DFB Fiber Qoşulmuş Lazer

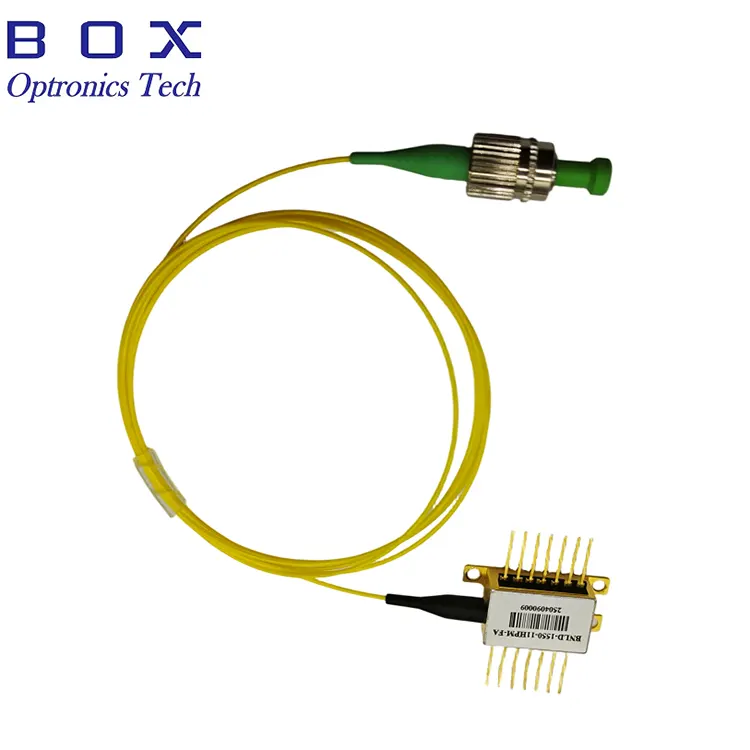

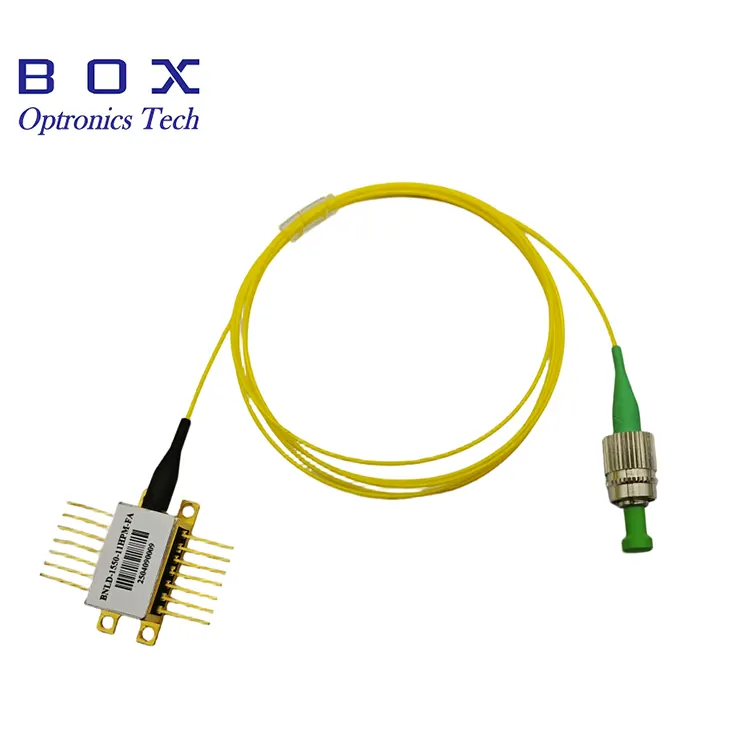

1530nm 40mW DFB Fiber Birləşdirilmiş Lazer (Model BFLD-1530-40SM-FA) sabit, yüksək güclü tək rejimli optik çıxış tələb edən tətbiqlər üçün nəzərdə tutulmuş yüksək performanslı paylanmış əks əlaqə lazer diodudur. FC/APC konnektoru ilə tək rejimli lif vasitəsilə minimum 40 mVt optik çıxış gücü təmin edən bu cihaz arxa əksin qarşısını almaq və sabit işləməyi təmin etmək üçün daxili optik izolyatora malikdir.

İnteqrasiya edilmiş termoelektrik soyuducu (TEC) və dəqiq dalğa uzunluğu və gücün sabitləşməsi üçün termistoru olan 14 pinli kəpənək paketində yerləşdirilmiş lazer əla yan rejimdə bastırma nisbəti (≥35dB) və işləmə temperaturu diapazonunda etibarlı performans təklif edir. OC-48 uyğun pinout mövcud sistem dizaynlarına inteqrasiyanı asanlaşdırır.

Bu lazer optik sınaq sistemləri, yüksək güclü optik sistemlər, fiber optik zondlama tətbiqləri və sabit, yüksək güclü 1530nm lazer mənbələri tələb edən alətlər üçün çox uyğundur.

Əsas Xüsusiyyətlər-1530nm 40mW DFB Fiber Qoşulmuş Lazer

· Yüksək optik çıxış gücü: minimum 40 mVt, tipik 50 mV (SM lif çıxışı)

· Mərkəz dalğa uzunluğu: 1530nm (diapazon: 1527–1533nm)

· Yüksək yan rejimdə supressiya nisbəti (SMSR): ≥35dB

· Arxa əksdən qorunmaq üçün daxili optik izolyator

· FC/APC konnektoru ilə tək rejimli fiber pigtail

· İnteqrasiya edilmiş TEC və termistorlu 14-pinli kəpənək paketi

· Asan sistem inteqrasiyası üçün uyğun olan OC-48 pinout

· Güc monitorinqi üçün inteqrasiya olunmuş monitor fotodiod

· Dəqiq dalğa uzunluğu və TEC nəzarəti ilə güc sabitləşməsi

· Aşağı həddi cərəyan: 20mA tipik

· Uzunmüddətli etibarlılıq üçün hermetik kəpənək paketi

Tipik Tətbiqlər-1530nm 40mW DFB Fiber Cütlənmiş Lazer

· Optik sınaq və ölçmə sistemləri

· Fiber optik zondlama və paylanmış sensor tətbiqləri

· Optik gücləndirici toxum lazerləri və siqnal mənbələri

· Dalğa uzunluğuna bölünən multipleksləşdirmə (WDM) sistemləri

· Optik rabitə test avadanlığı

· Laboratoriya və tədqiqat cihazları

· Fotonik komponentin səciyyələndirilməsi və sınaqdan keçirilməsi

· Optik spektrin təhlili və ölçülməsi

· Sənaye lazer sistemləri və OEM inteqrasiyası

Məhsulun Spesifikasiyası-1530nm 40mW DFB Fiber Qoşulmuş Lazer

Mütləq Maksimum Reytinqlər

Elektro-Optik Xüsusiyyətlər (T = 25°C, IF = IOP)

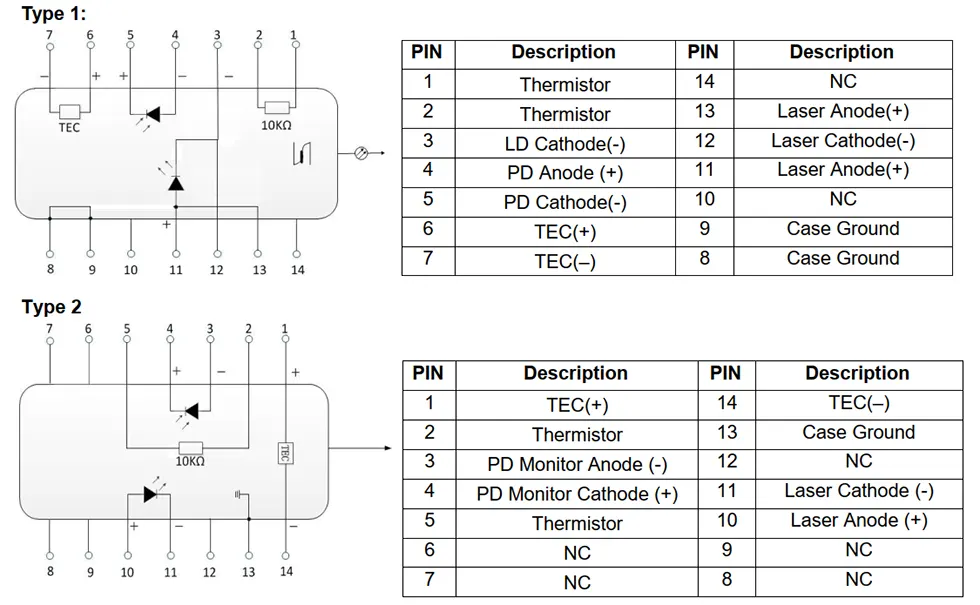

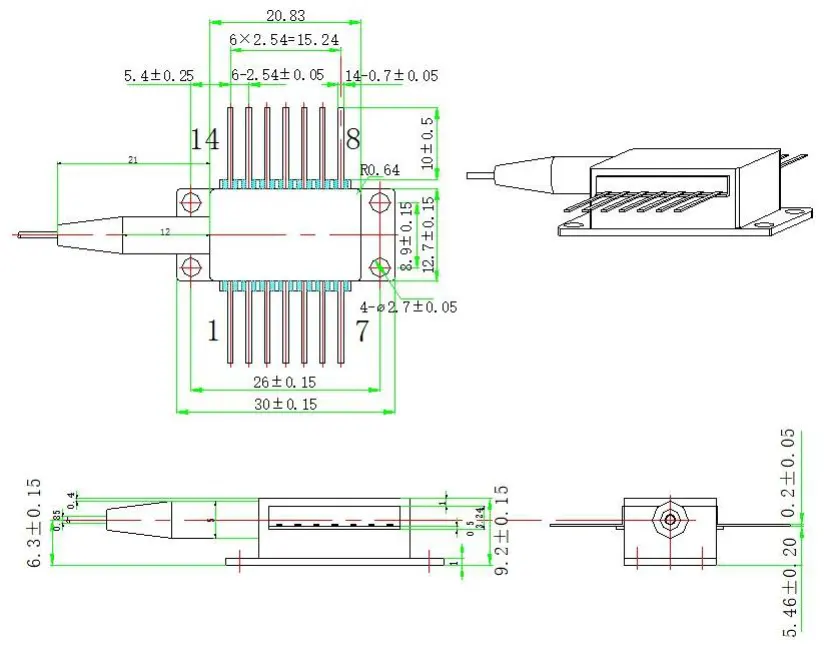

Paket və Pin Tərifi-1530nm 40mW DFB Fiber Cütlənmiş Lazer

Sifariş Məlumatı-1530nm 40mW DFB Fiber Coupled Lazer

Mövcud Modellər

Qeyd: C-zolağı daxilində xüsusi dalğa uzunluqları, alternativ güc səviyyələri, müxtəlif lif uzunluqları və birləşdirici seçimləri istək əsasında mövcuddur. Xüsusi konfiqurasiya qiymətləri və çatdırılma müddəti üçün satış komandamızla əlaqə saxlayın.

Niyə Box Optronics DFB lazerlərini seçməlisiniz?

· Ardıcıl dalğa uzunluğu və güc spesifikasiyası ilə sübut edilmiş DFB lazer çip texnologiyası

· Göndərmədən əvvəl 100% funksional sınaq və yanma sınağı

· Birbaşa zavod təchizatı ilə rəqabətli qiymət

· Çevik sifariş miqdarları — həm R&D prototipləri, həm də həcmli istehsal üçün dəstək

· Dalğa uzunluğu, güc, lif uzunluğu, konnektor və pin konfiqurasiyası üçün fərdiləşdirmə seçimləri

· İstehsal proqramları və sistem inteqrasiyası üçün uzunmüddətli təchizat sabitliyi

· Etibarlı işləmə üçün inteqrasiya olunmuş TEC ilə hermetik kəpənək qablaşdırması

· Tam izləmə ilə DHL/UPS/FedEx vasitəsilə beynəlxalq göndərmə

Tez-tez verilən suallar (FAQ)

S: DFB və FP lazerləri arasında fərq nədir?

A: DFB (Distributed Feedback) lazerləri dar xətt eni və yüksək yan rejimdə bastırma nisbəti (bu cihaz üçün SMSR ≥35dB) ilə tək uzununa rejimdə (SLM) işləməyə imkan verən daxili ızgara strukturunu özündə birləşdirir. FP (Fabry-Perot) lazerləri adətən çoxlu uzununa rejimlərlə işləyir və daha geniş spektral çıxışa malikdir.

DFB lazerlərinə WDM sistemləri, lif sensoru və dəqiq alətlər kimi dəqiq dalğa uzunluğuna nəzarət və yüksək sabitlik tələb edən tətbiqlər üçün üstünlük verilir, FP lazerləri isə adətən ciddi dalğa uzunluğuna nəzarətin daha az kritik olduğu xərclərə həssas tətbiqlər üçün istifadə olunur.

S: Daxili izolyator niyə vacibdir?

A: Fiber birləşmələrdən, optik komponentlərdən və ya lif uclarından gələn əks əkslər yenidən lazer dioduna birləşərək çıxış gücündə dalğalanmalara, dalğa uzunluğunun qeyri-sabitliyinə və səs-küyün artmasına səbəb ola bilər. Daxili optik izolyator optik əks əlaqəni azaldır, sabit çıxış gücünü, dalğa uzunluğu sabitliyini və aşağı səs-küy performansını qorumağa kömək edir.

S: TEC və termistorun rolu nədir?

A: Termoelektrik soyuducu (TEC) və termistor, paketin dəqiq temperatur nəzarəti vasitəsilə lazer çipinin temperaturunu saxlamaq üçün birlikdə işləyir. Lazer dalğa uzunluğu və çıxış gücü temperaturdan asılı olduğundan, dəqiq temperatur nəzarəti müxtəlif mühit şəraitində sabit performansı təmin edir. 10kΩ termistor (B-dəyəri 3950K) təyin olunmuş temperaturu saxlamaq üçün TEC cərəyanını tənzimləyən TEC nəzarətçisinə temperatur rəyini təmin edir. Bu, ardıcıl dalğa uzunluğu və güc tələb edən tətbiqlər üçün vacibdir.

S: OC-48 pinout uyğunluğu nə deməkdir?

A: OC-48 uyğun pinout OC-48 (2.5Gbps SONET/SDH) optik rabitə proqramlarında adətən qəbul edilən kəpənək paketi pin təyinatına aiddir. Bu uyğunluq oxşar elektrik və mexaniki interfeyslərdən istifadə edən sistemlərə inteqrasiyanı asanlaşdırır. Müxtəlif sistem dizaynlarını yerləşdirmək üçün iki pinout variantı (Tip 1 və Type 2) mövcuddur.

S: Minimum sifariş miqdarı (MOQ) nədir?

A: MOQ 1pc. Biz çevik sifariş miqdarını dəstəkləyirik. Standart modellər R&D və prototipləşdirmə üçün kiçik miqdarda, eləcə də istehsal üçün daha böyük həcmdə təqdim edilə bilər. İstədiyiniz miqdarda xüsusi qiymətlər üçün satış komandamızla əlaqə saxlayın.

S: Fərdi dalğa uzunluğu və ya güc səviyyəsi əldə edə bilərəmmi?

Cavab: Bəli, biz CWDM uyğun dalğa uzunluqları və mövcud diapazonda digər fərdiləşdirilmiş dalğa uzunluqları, alternativ çıxış gücü səviyyələri, fərdi lif uzunluqları, müxtəlif birləşdirici növləri (FC/APC, FC/UPC, LC və s.) və uyğunlaşdırılmış pin konfiqurasiyaları daxil olmaqla fərdiləşdirmə seçimlərini təklif edirik. Xüsusi tələblərinizlə bizimlə əlaqə saxlayın və bizim mühəndislik komandamız texniki imkanları nəzərdən keçirəcək və kotirovka təqdim edəcək.

S: 40 mVt çıxış əldə etmək üçün hansı sürücü cərəyanı lazımdır?

A: 25°C-də tipik əməliyyat cərəyanı 200mA, maksimum 300mA-dır. Eşik cərəyanı adətən 20mA-dır (minimum 14mA, maksimum 50mA). Faktiki əməliyyat cərəyanı fərdi cihazlar arasında və temperaturdan asılı olaraq dəyişə bilər. Sabit işləmək üçün müvafiq cərəyanı məhdudlaşdıran və APC (Avtomatik Güc İdarəetmə) funksiyasına malik lazer diod sürücüsündən istifadə etməyi tövsiyə edirik.

S: Kəpənək paketi hermetik şəkildə bağlanıb?

Cavab: Bəli, 14 pinli kəpənək paketi lazer çipini, izolyatoru və daxili komponentləri nəmdən, tozdan və ətraf mühitin çirkləndiricilərindən qoruyaraq, hermetik şəkildə bağlanıb. Bu, etibarlı uzunmüddətli əməliyyatı təmin edir və məhsulun ömrü boyu ardıcıl performansı saxlamaq üçün vacibdir.

Datasheet və Testsheet-1530nm 40mW DFB Fiber Coupled Lazer

məlumat vərəqi

test vərəqi
