1550.12nm DWDM DFB Lazer

Məhsula Baxış-1550.12nm DWDM DFB Lazer

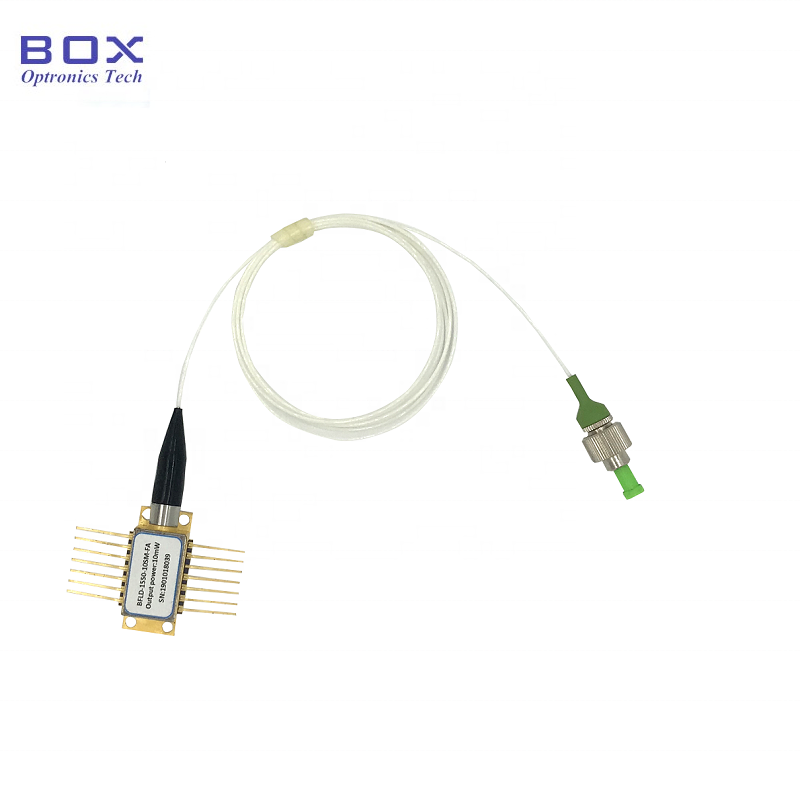

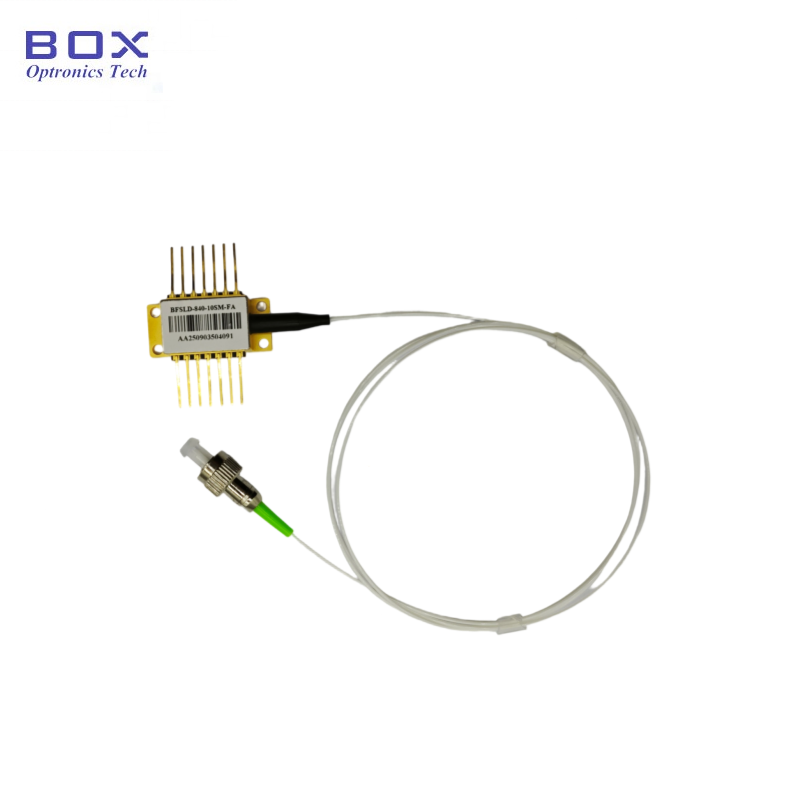

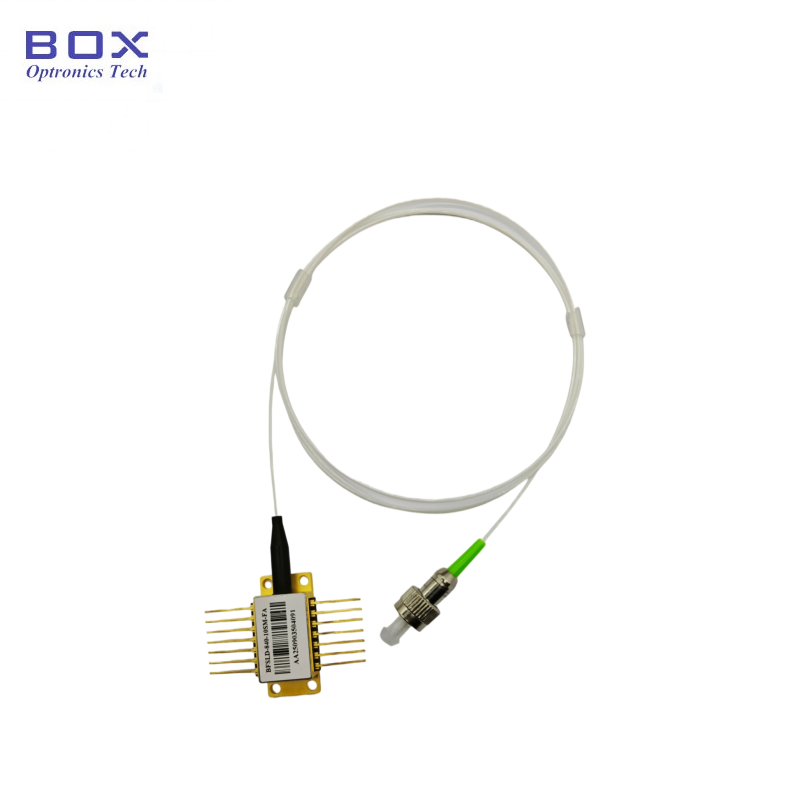

1550.12nm DWDM DFB Lazer (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) analoq CATV ötürülməsi və DWDM optik rabitə tətbiqləri üçün xüsusi olaraq hazırlanmış 14 pinli kəpənək şəklində paketlənmiş paylanmış əks əlaqə lazer diodudur. 1550.12nm standart ITU şəbəkə dalğa uzunluğunda işləyən bu cihaz FC/APC konnektoru ilə tək rejimli və ya polarizasiyanı qoruyan lif vasitəsilə 10mW və ya 20mW optik çıxış gücünü təmin edir.

İnteqrasiya edilmiş izolyator, termoelektrik soyuducu (TEC), 10kΩ termistor və monitor fotodiodlu hermetik 14 pinli kəpənək paketində yerləşdirilən lazer tam -40°C-dən +85°C-dək iş temperaturu diapazonunda temperatur və gücün sabitləşməsini təmin edir. Müxtəlif sistem lövhəsi dizaynları ilə uyğunluq üçün iki pinout konfiqurasiyası (Tip 1 və Type 2) mövcuddur.

Əsas Xüsusiyyətlər-1550.12nm DWDM DFB Lazer

· Standart ITU şəbəkə dalğa uzunluğu: 1550,12nm (Kanal 34), tam CH18–CH64 diapazonu isteğe bağlıdır

· Yüksək optik çıxış gücü: 10mW və ya 20mW

· CATV ötürülməsi üçün optimallaşdırılmış qabaqcıl analoq çip dizaynı

· Yüksək yan rejimdə supressiya nisbəti: SMSR ≥30dB

· Daxili optik izolyator: ≥30dB izolyasiya @25°C

· Yüksək optik geri qaytarma itkisi: ≥40dB

· Geniş modulyasiya bant genişliyi: tipik 2,5 GHz

· İnteqrasiya edilmiş TEC və termistorlu 14-pinli hermetik kəpənək paketi

· Güc monitorinqi üçün inteqrasiya olunmuş monitor fotodiod

· Lif seçimləri: SMF-28e tək rejimli və ya PMF-1550 polarizasiyanı qoruyan lif

· Standart FC/APC konnektoru, 1.0m pigtail (900μm boş boru)

· Geniş iş temperaturu diapazonu: -40°C ilə +85°C

· Dizayn çevikliyi üçün iki pinout konfiqurasiyası (Tip 1 / Type 2).

Tipik Tətbiqlər-1550.12nm DWDM DFB Lazer

· CATV yayım şəbəkələri və baş ötürücü sistemləri

· Məhdud lif resurslarına malik şəbəkələr (dalğa uzunluğunun multipleksləşməsi)

· Kabel televiziya mərkəzi və paylayıcı avadanlıq

· Optik ötürücü modulları analoq RF-dən çox fiber üçün

· Fiber optik test və ölçmə cihazları

· Fiber üzərindən peyk və RF siqnalının paylanması

· Optik rabitə laboratoriyalarında tədqiqat və inkişaf

· CATV və telekommunikasiya avadanlıqlarına OEM inteqrasiyası

Məhsulun Xüsusiyyətləri-1550.12nm DWDM DFB Lazer

Mütləq Maksimum Reytinqlər

Elektro-Optik Xüsusiyyətlər (T = 25°C, IF = IOP)

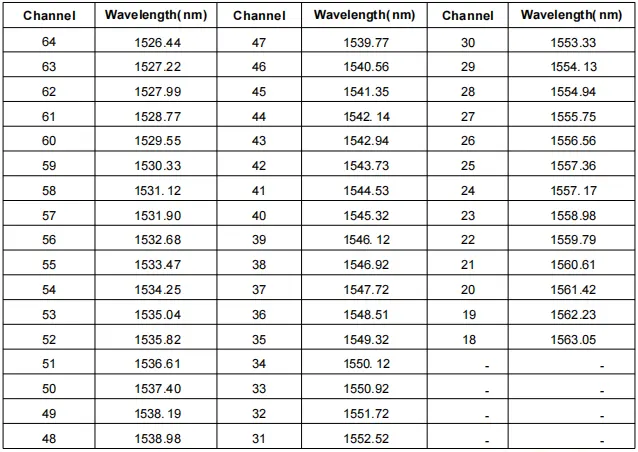

ITU Şəbəkə Dalğa Boyu Referansı (Seçilmiş Kanallar)

Qeyd: Tam ITU şəbəkə kanalları CH18–CH64 (1526.44nm–1563.05nm) sorğu əsasında mövcuddur.

Optik Fiber Xüsusiyyətləri-1550.12nm DWDM DFB Lazer

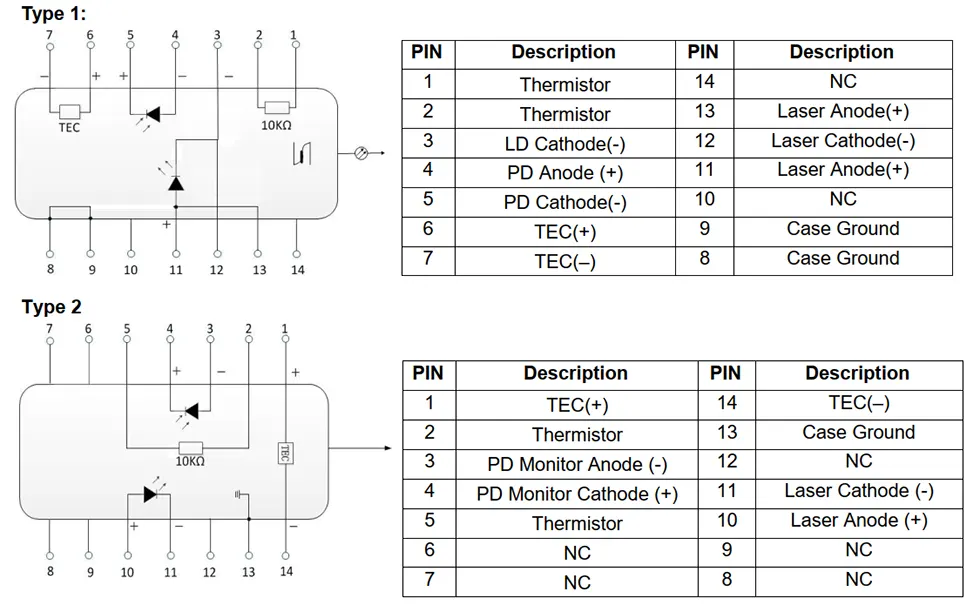

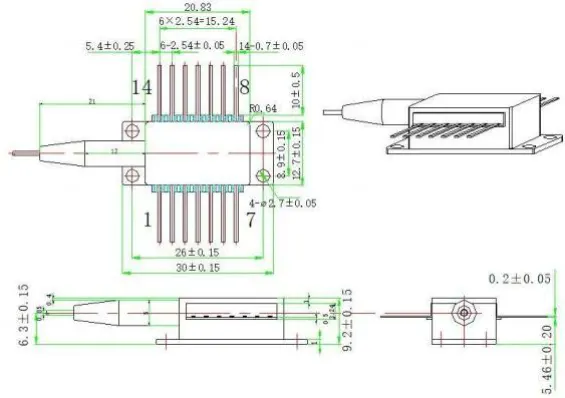

Paket və Pin Tərifi-1550.12nm DWDM DFB Lazer

Sifariş Məlumatı-1550.12nm DWDM DFB Lazer

Model nomenklaturası

BFLD - XXXX - XX - XX - XX (-X)

Nümunə: BFLD-CH34-10SM-FA

Niyə Box Optronics DWDM DFB lazerlərini seçməlisiniz?

· CATV proqramları üçün analoq-optimallaşdırılmış dizaynı ilə sübut edilmiş DFB lazer çip texnologiyası

· Göndərmədən əvvəl 100% funksional sınaq və yanma sınağı

· Tam dalğa uzunluğuna dözümlülük ilə tam ITU şəbəkə dalğa uzunluğu dəstəyi (CH18–CH64)

· Birbaşa zavod təchizatı ilə rəqabətli qiymət

· Çevik sifariş miqdarları — həm R&D prototipləri, həm də həcmli istehsal üçün dəstək

· Dalga uzunluğu, güc, lif növü, birləşdirici və pin konfiqurasiyası üçün fərdiləşdirmə seçimləri

· CATV şəbəkəsinin yerləşdirilməsi və istehsal proqramları üçün uzunmüddətli təchizat sabitliyi

· Geniş temperaturda etibarlı işləmə üçün inteqrasiya olunmuş TEC ilə hermetik kəpənək qablaşdırması

· Tam izləmə ilə DHL/UPS/FedEx vasitəsilə beynəlxalq göndərmə

Tez-tez verilən suallar (FAQ)

S: Bu DWDM DFB lazeri ilə standart DFB lazeri arasında fərq nədir?

A: Bu ITU-grid DFB lazeri dəqiq dalğa uzunluğu nəzarətini analoq CATV üçün optimallaşdırılmış performansla birləşdirir. O, yüksək daşıyıcı-küy nisbəti (CNR), aşağı təhrif performansı (CSO/CTB) və sabit optik çıxış üçün optimallaşdırılmış lazer çip dizaynına malikdir.

Əsasən rəqəmsal optik rabitə üçün nəzərdə tutulmuş standart DFB lazerləri ilə müqayisədə, CATV DFB lazerləri xəttilik və səs-küy performansının kritik olduğu analoq modulyasiya proqramları üçün xüsusi olaraq optimallaşdırılmışdır.

S: Hansı ITU şəbəkə dalğa uzunluqları mövcuddur?

A: Biz tez-tez istifadə olunan C-band DWDM kanallarını əhatə edən CH18 (1563.05nm) ilə CH64 (1526.44nm) arasında ITU-T şəbəkə dalğa uzunluqlarını təklif edirik. Xüsusi dalğa uzunluqları xüsusi sistem tələblərinə uyğun olaraq mövcuddur.

S: SMF və PMF lif seçimləri arasındakı fərq nədir?

A: SMF-28e standart tək rejimli lifdir, qütbləşmənin vacib olmadığı əksər CATV və ümumi optik rabitə proqramları üçün uyğundur. PMF-1550 polarizasiyaya həssas sistemlər üçün nəzərdə tutulmuş qütbləşməni qoruyan lifdir. PM lifi üçün yavaş ox birləşdirici düyməyə uyğunlaşdırılır. Sistem polarizasiya tələblərinə əsasən seçin.

S: Daxili izolyator CATV proqramları üçün niyə vacibdir?

Cavab: Fiber əksilərin və ya optik komponentlərin yaratdığı optik rəy analoq ötürmə sistemlərində səs-küy, dalğa uzunluğunun qeyri-sabitliyi və siqnalın deqradasiyasına səbəb ola bilər. Daxili optik izolyator sabit çıxış gücü, aşağı səs-küy və etibarlı CATV ötürmə performansını təmin edərək, optik əks əlaqəni boğur.

S: Minimum sifariş miqdarı (MOQ) nədir?

A: MOQ 1pc. Biz çevik sifariş miqdarını dəstəkləyirik. Standart modellər R&D və prototipləşdirmə üçün kiçik miqdarda, eləcə də CATV şəbəkəsinin yerləşdirilməsi və istehsalı üçün daha böyük həcmdə təmin edilə bilər. İstədiyiniz miqdarda xüsusi qiymətlər üçün satış komandamızla əlaqə saxlayın.

S: Fərdi dalğa uzunluğu, güc və ya birləşdirici konfiqurasiya əldə edə bilərəmmi?

Cavab: Bəli, biz istənilən ITU şəbəkə dalğa uzunluğu (CH18–CH64), 6–20 mVt daxilində fərdi çıxış gücü səviyyələri, alternativ lif növləri və uzunluqları, müxtəlif birləşdirici növləri (FC/APC, SC/APC, LC və s.) və uyğunlaşdırılmış pin konfiqurasiyaları (Tip 1 və ya Tip 2) daxil olmaqla hərtərəfli fərdiləşdirmə seçimlərini təklif edirik. Xüsusi tələblərinizlə bizimlə əlaqə saxlayın və bizim mühəndislik komandamız texniki imkanları nəzərdən keçirəcək və kotirovka təqdim edəcək.

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Təqdimat vaxtı

· Standart vahidlər (stokda olan modellər): 3~5 iş günü

· Standart istehsal: 2~3 həftə

· Sifarişlərin həcmi: İstehsal cədvəli üçün bizimlə  əlaqə saxlayın

· Fərdi sifarişlər: 3~4 həftə

· Beynəlxalq göndərmə: ~5 iş günü (DHL/UPS/FedEx Express)

Əməliyyat Qeydləri və İdarəetmə

· Lazer diodları elektrostatik boşalmaya (ESD) həssas cihazlardır — işləyərkən həmişə lazımi ESD mühafizəsindən istifadə edin

· Çirklənmənin qarşısını almaq üçün çılpaq barmaqlarınızla lif son üzünə və optik komponentlərə toxunmaqdan çəkinin

· İstifadə edilməmiş cihazları tövsiyə olunan saxlama temperaturunda (-40°C-dən +85°C-dək) ​​ESD üçün təhlükəsiz qablaşdırmada saxlayın.

· Məlumat cədvəlində göstərilən mütləq maksimum reytinqləri aşmayın

· Hər zaman cərəyanı məhdudlaşdıran və həddindən artıq gərginlikdən qoruyan lazer diod sürücüsündən istifadə edin

· Optimal performans və etibarlılıq üçün lazer sürücüsü cərəyanını tətbiq etməzdən əvvəl TEC temperatur sabitləşdirməsini aktiv edin

· Lifin zədələnməsinin qarşısını almaq üçün lif quyruğunun həddindən artıq əyilməsindən çəkinin

· Zərərin və daxiletmə itkisinin qarşısını almaq üçün cütləşmədən əvvəl lif konnektorlarını müvafiq təmizləmə alətləri ilə təmizləyin

· Lazerin nominal cərəyandan və ya xarici temperatur diapazonundan yuxarı işləməsi istifadə müddətini azalda və daimi zədələrə səbəb ola bilər
