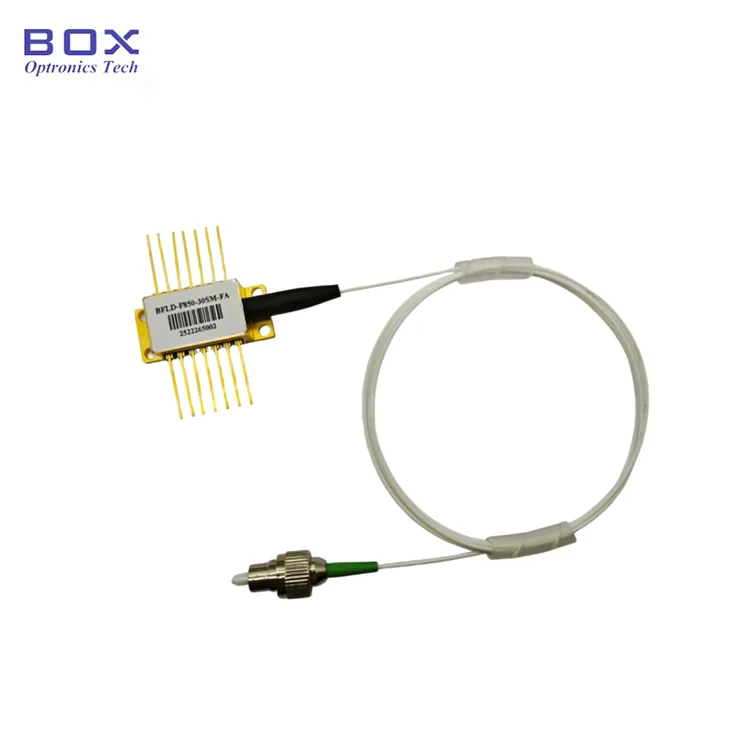

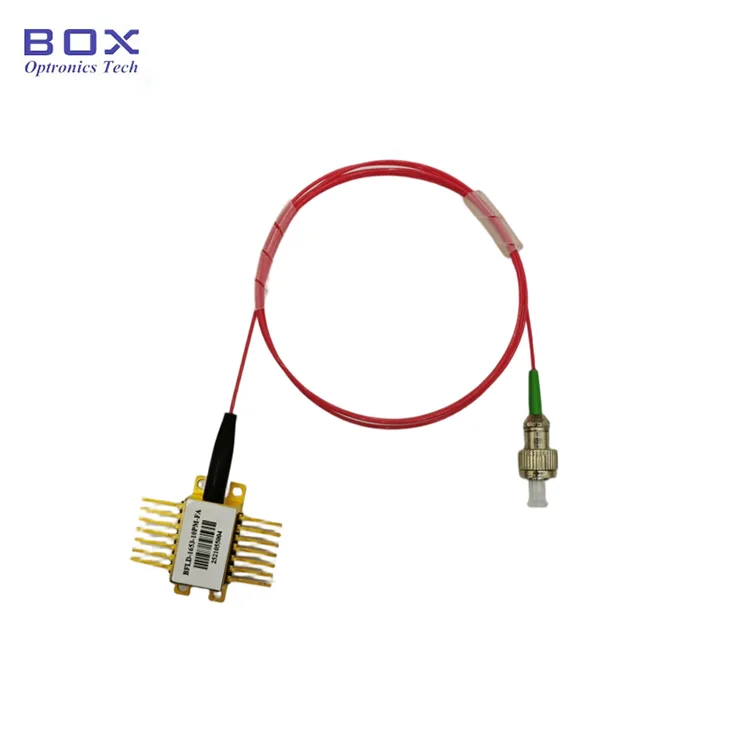

Box Optronics 1310nm 100mW DFB Lazer, tələb olunan optik rabitə, hissetmə və sınaq tətbiqləri üçün nəzərdə tutulmuş yüksək səviyyəli fiber-birləşdirilmiş lazer mənbəyini təmin edir. Bu cihaz çox kvant quyusu (MQW) paylanmış əks əlaqə (DFB) strukturuna malikdir, müstəsna dalğa uzunluğu sabitliyi, yüksək yan rejimdə supressiya nisbəti və 120 mVt-a qədər tək rejimli lif çıxış gücünü təmin edir.
İnteqrasiya edilmiş TEC soyuducu, termistor, optik izolyator və monitor fotodiodlu standart 14 pinli kəpənək paketində yerləşdirilən bu lazer OC-48 pinout standartlarına uyğundur. İstər yüksək güclü sınaq sistemləri, istər fiber optik zondlama şəbəkələri, istərsə də yeni nəsil rabitə sistemləri üçün Box Optronics ciddi keyfiyyətə nəzarət və qlobal texniki dəstək ilə dəstəklənən etibarlı performans təmin edir.
● Yüksək optik çıxış gücü: 120 mVt-a qədər tipik (SM fiber)
● Əla dalğa uzunluğu sabitliyi üçün çox kvant quyusu (MQW) DFB strukturu
● Yüksək yan rejimdə supressiya nisbəti (SMSR): >35dB tipik
● Arxa əksdən qorunmaq üçün daxili optik izolyator
● Dəqiq dalğa uzunluğuna nəzarət üçün inteqrasiya olunmuş TEC soyuducu və termistor
● Real vaxt rejimində enerji monitorinqi üçün fotodiodun monitorinqi
● Tək rejimli (SM) və ya qütbləşməni qoruyan (PM) lif seçimləri
● Standart FC/APC fiber birləşdiricisi (fərdiləşdirilə bilər)
● OC-48 pinout uyğun, sənaye standartı 14 pinli kəpənək paketi
● Yüksək güclü optik sınaq və ölçmə sistemləri
● Fiber optik rabitə ötürücüləri və ötürücüləri
● Optik gücləndirici toxum mənbələri
● FMCW LiDAR
● Tədqiqat və təkmilləşdirmə laboratoriyaları
● Sənaye proseslərinin monitorinqi və nəzarəti
|
Parametr |
Simvol |
Vəziyyət |
Min. |
Maks. |
Vahid |
|
Lazer irəli cərəyan |
ƏGƏR |
CW |
- |
400 |
mA |
|
Əks gərginlik |
VR |
CW |
- |
-2.0 |
V |
|
ESD gərginliyi |
ESD |
- |
500 |
- |
V |
|
İşləmə temperaturu |
TOP |
Kassa temperaturu |
0 |
+70 |
℃ |
|
Saxlama temperaturu |
TSTG |
Ətraf mühitin temperaturu |
-40 |
+85 |
℃ |
|
Parametr |
Simvol |
Vəziyyət |
Min. |
Tip. |
Maks. |
Vahid |
|
Əməliyyat dalğa uzunluğu |
λC |
CW, 25 ℃ |
1300 |
1310 |
1320 |
nm |
|
Optik çıxış gücü (SM) |
PF |
SM Fiber |
90 |
120 |
- |
mVt |
|
Optik çıxış gücü (PM) |
PF |
PM Fiber |
70 |
90 |
- |
mVt |
|
Eşik cərəyanı |
İTH |
25℃ |
14 |
20 |
50 |
mA |
|
Əməliyyat cərəyanı |
GİB |
CW |
- |
250 |
400 |
mA |
|
İş gərginliyi |
VOP |
25℃ |
- |
- |
3.0 |
V |
|
Yan rejim yatırma nisbəti |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC Cari |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC gərginliyi |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Termistor müqaviməti |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Termistor B-dəyəri |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|

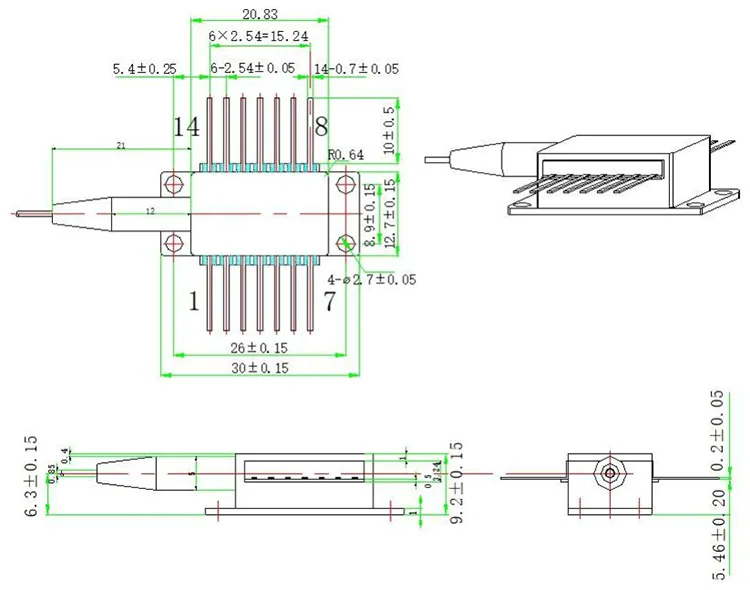

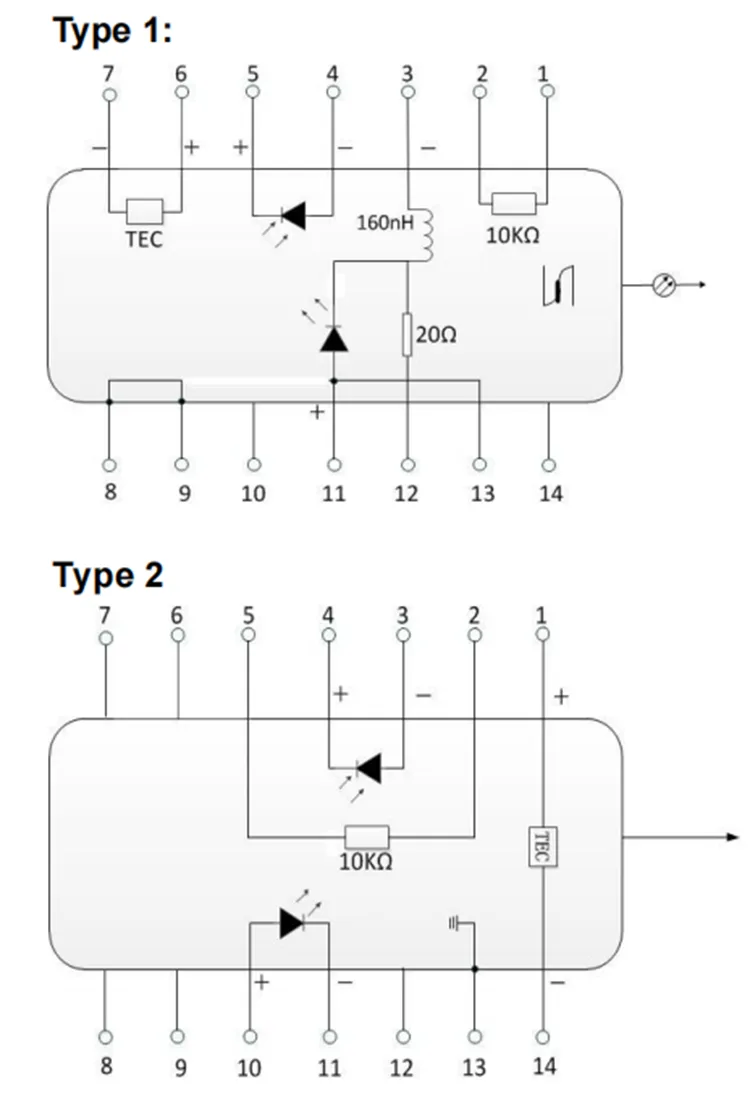

PİN |
Təsvir |
PİN |
Təsvir |
|
1 |
Termistor |
14 |
NC (Bağlantı yoxdur) |
|
2 |
Termistor |
13 |
Lazer Anod (+) |
|
3 |
LD Katod (-) |
12 |
Lazer Katod (-) |
|
4 |
PD anodu (+) |
11 |
Lazer Anod (+) |
|
5 |
PD katod (-) |
10 |
NC (Bağlantı yoxdur) |
|
6 |
TEC (+) |
9 |
Case Ground |
|
7 |
TEC (-) |
8 |
Case Ground |
Pinout Tərifi (Tip2)
|
PİN |
Təsvir |
PİN |
Təsvir |
|
1 |
TEC (+) |
14 |
TEC(-) |
|
2 |
Termistor |
13 |
Case Ground |
|
3 |
PD Monitor Anod (-) |
12 |
NC (Bağlantı yoxdur) |
|
4 |
PD Monitor Katod (+) |
11 |
Lazer Katod (-) |
|
5 |
Termistor |
10 |
Lazer Anod (+) |
|
6 |
NC (Bağlantı yoxdur) |
9 |
NC (Bağlantı yoxdur) |
|
7 |
NC (Bağlantı yoxdur) |
8 |
NC (Bağlantı yoxdur) |
● ✓ 10+ illik peşəkar lazer diod istehsalı təcrübəsi
● ✓ Çatdırılmadan əvvəl 100% sınaq ilə ciddi keyfiyyətə nəzarət
● ✓ Sabit toplu çatdırılma qabiliyyəti ilə rəqabətli qiymət
● ✓ Dalğa uzunluğu, güc, lif və paket üçün çevik fərdiləşdirmə seçimləri
● ✓ 7×24 saat texniki dəstək və sürətli cavab
● ✓ Qiymətləndirmə üçün sınaq nümunəsi mövcuddur
● ✓ ISO9001:2015 sertifikatlı keyfiyyət idarəetmə sistemi
● ✓ DHL, UPS, FedEx ekspress çatdırılması ilə qlobal göndərmə
BFLD - XXXX - XX - XX - X
|
Sahə |
Kod |
Təsvir |
|
Məhsul seriyası |
BFLD |
Kəpənək DFB Lazer Diodu |
|
Dalğa uzunluğu |
1310 |
1310nm mərkəzi dalğa uzunluğu (digər dalğa uzunluqları mövcuddur) |
|
Çıxış Gücü |
1H |
100mW sinif yüksək güc (10: 10mW, 20: 20mW, 1H: 100mW) |
|
Lif növü |
SM / PM |
SM: Tək Rejimli Fiber | PM: Polarizasiyanın Saxlanması Lif |
|
Bağlayıcı |
FA / SA |
FA: FC/APC | SA: SC/APC | Digər: xüsusi sorğu |
|
Pinout növü |
1/2 |
Növ 1 | Tip 2 |
Nümunə: BFLD-1310-1HPM-FA2
1310nm 100mW DFB14-pinButterfly Lazer Diode, PM lif, FC/APC birləşdiricisi, Type-2 pin-çıxışı
● Mərkəz dalğa uzunluğu: 1270~1650nm (fərdi dalğa uzunluqları mövcuddur)
● Çıxış gücü: 10mW, 20mW,digərləri
● Lif növü: Tək rejimli lif, polarizasiyanı qoruyan lif
● Fiber uzunluğu: 1m, 1.5m, 2m (xüsusi uzunluqlar)
● Birləşdirici növü: FC/APC, FC/UPC, SC/APC, LC/APC, çılpaq lif
● Pinout konfiqurasiyası: Type 1, Type 2
Fərdi tələblər üçün satış komandamızla əlaqə saxlayın:
E-poçt: sales06@boxoptronics.com
Tel: +86-13322933691
Veb sayt: www.boxphotoniks.com
Hər bir vahid ölçülmüş performans parametrlərini sənədləşdirən hərtərəfli sınaq hesabatı ilə göndərilir. Test vərəqində ətraflı spesifikasiyalar, performans əyriləri və diqqət qeydləri var.
● Hər bir vahidə fərdi test hesabatı daxildir
● Təqdim olunan tipik spektral və güc əyriləri
● EXW (Ex Works): DHL/UPS/FedEx hesabınız varsa tövsiyə olunur. Hesabınızdan istifadə edərək göndəririk; heç bir çatdırılma haqqı bizim tərəfimizdən ödənilmir.
● DAP (Yerində Çatdırılır): Kuryer hesabınız yoxdursa, əvvəlcədən ödənilmiş yük ilə göndərmə təşkil edə bilərik.
● Digər şərtlər: Müzakirə etmək üçün bizimlə əlaqə saxlayın.
● PayPal: Nümunələr və kiçik sifarişlər üçün sürətli və təhlükəsiz ödəniş
● T/T (Bank Transferi): Normal istehsal sifarişləri üçün standart ödəniş üsulu
● Alibaba Ticarət Təminatı: Alıcı zəmanəti ilə onlayn əməliyyatlar üçün təhlükəsiz sifariş qorunması
● Çevik Ödəniş Şərtləri: Uzunmüddətli və ya strateji tərəfdaşlar üçün razılaşdırıla bilər
● Standart istehsal: ~10 iş günü
● Stokda olan məhsullar: Çatdırılma üçün 2-3 iş günü
● Fərdi konfiqurasiyalar: 15-20 iş günü
● Sifarişlərin həcmi: İstehsal qrafiki üçün əlaqə saxlayın
● Beynəlxalq göndərmə: 3-5 iş günü (DHL/UPS/FedEx express)
● Sürətli xidmət: İstək əsasında mövcuddur (əlavə ödəniş tələb oluna bilər)
Bu cihaz elektrostatik təsirə həssasdır. Qablaşdırma, daşıma və istifadə zamanı antistatik mühafizə tədbirlərinə ciddi riayət etmək tələb olunur. Bunun edilməməsi cihazın daimi zədələnməsi ilə nəticələnə bilər.
● İşləyərkən həmişə antistatik bilək qayışı taxın
● Düzgün əsaslanmış antistatik mat üzərində işləyin
● Bütün avadanlığın düzgün şəkildə torpaqlandığından əmin olun
● Birbaşa sancaqlara və lif birləşdiricisinə toxunmayın
● Tənzimlənən, aşağı səs-küylü cərəyan mənbəyindən istifadə edin
● Zərərin qarşısını almaq üçün düzgün cərəyan məhdudiyyətini tətbiq edin
● Enerji təchizatı artımlarından və gərginlik artımlarından çəkinin
● Heç vaxt maksimum irəli cərəyan reytinqini aşmayın
● Lazer cərəyanını tətbiq etməzdən əvvəl həmişə TEC soyutmasını yandırın
● Lifin həddindən artıq əyilməsindən çəkinin
● Fiber pigtaili çəkməyin və ya bükməyin
● Qoşulmazdan əvvəl lif konnektorlarını təmizləyin
● Birləşdirici istifadə edilmədikdə həmişə toz qapaqlarından istifadə edin
● İstifadə etməzdən əvvəl lifin son üzünü zədələrə görə yoxlayın
● Optimal performans üçün cihazı müvafiq istilik qurğusuna quraşdırın
● Paket və qızdırıcı arasında yaxşı istilik əlaqəsi olduğundan əmin olun
● Daha yaxşı istilik ötürülməsi üçün termal interfeys materialından (termal yağ/pad) istifadə edin
● Etibarlılıq üçün müəyyən edilmiş temperatur diapazonu daxilində işləyin
● Dalğa uzunluğunu sabitləşdirmək üçün kifayət qədər isinmə müddətinə icazə verin
