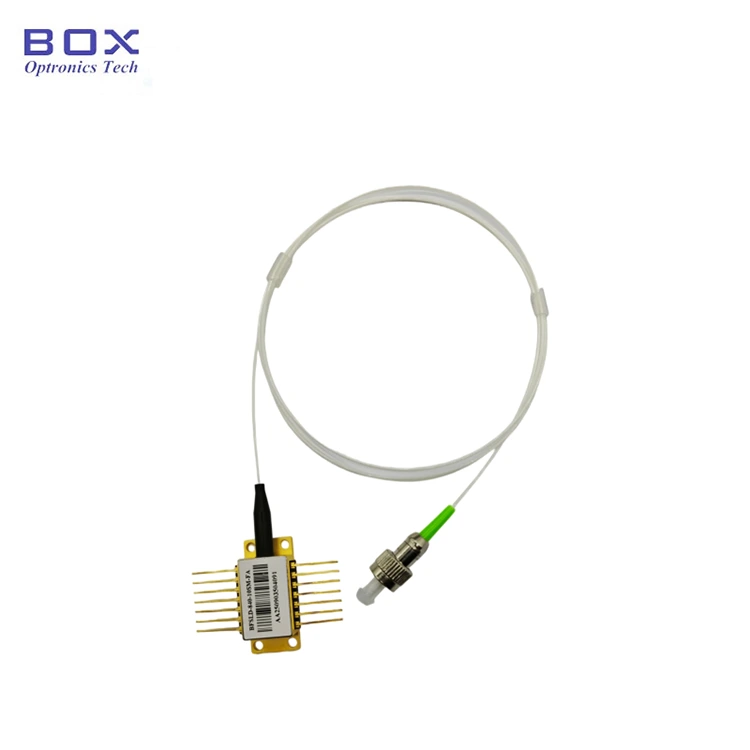

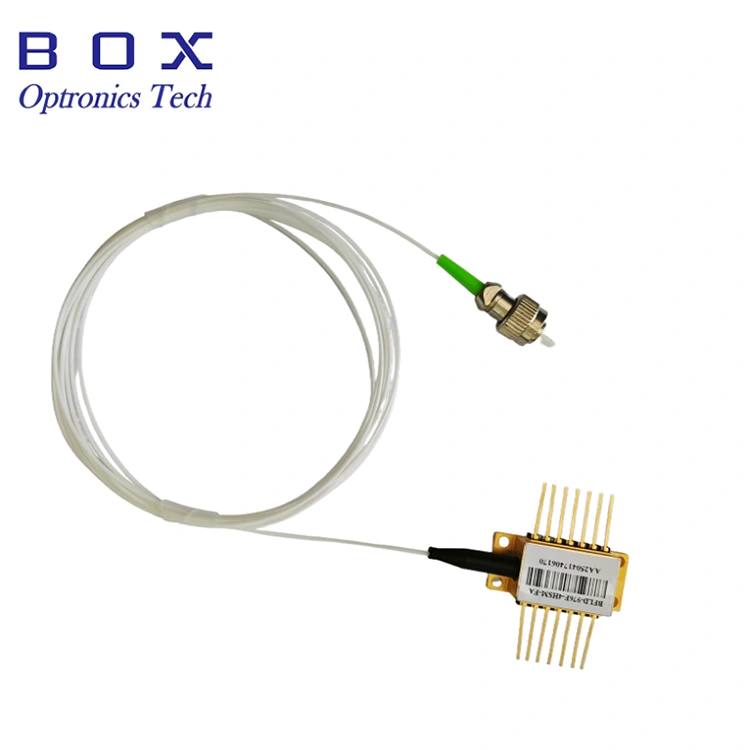

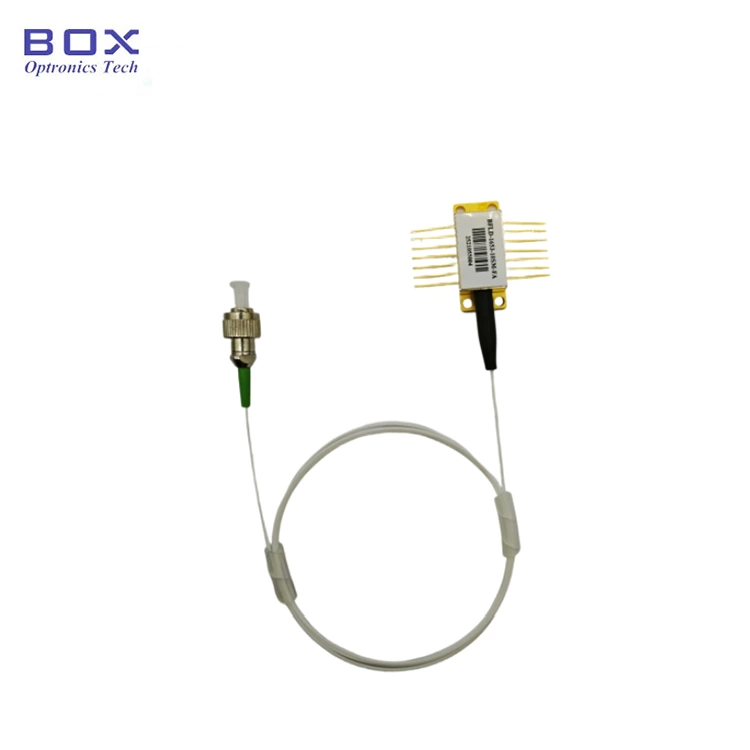

1064nm 30mW DFB Kəpənək Lazer Diodu

Mündəricat

1. 1064nm-in təqdimatı 30mW DFB Kəpənək Lazer Diodu

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

This is a 1064nm DFB Laser Diode with a 14-pin standard butterfly package, central wavelength 1064nm, wavelength tolerance +/-1nm, and typical output power 30mW. Built-in TEC, thermistor, isolator, and monitor PD, with excellent wavelength stability for long-term stable operation. It is mainly used in optical fiber communications and sensing. Ciddi şəkildə tel according to the pin definition, under TEC control, and excessive fiber bending to ensure performance and service life.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Çox kvant Quyu (MQW) paylanmış əks əlaqə (DFB) lazerləri;

● Çıxış gücünü artırın 30 mVt-a qədər;

● SM və ya PM lifi;

● 14 pinli Termistorlu BTF paketi, TEC, izolyator və Monitor PD.

Məhsul Tətbiqləri

● Optik lif rabitə;

● Optik alət;

● fiber optik sensor;

● İşıq mənbəyi.

Məhsul Təfərrüatlar

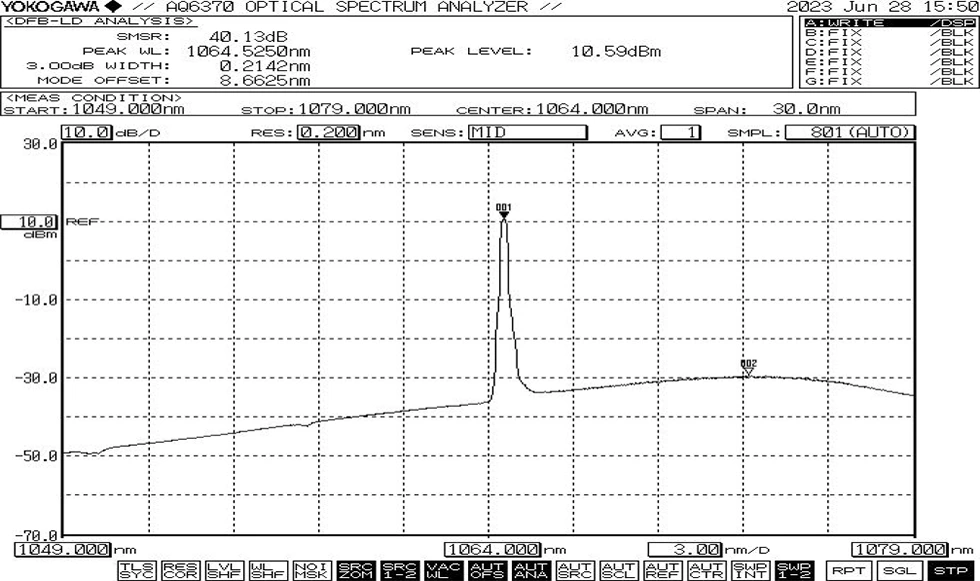

● Tipik spektr: 1064nm, +/-1 WL tolerantlığı

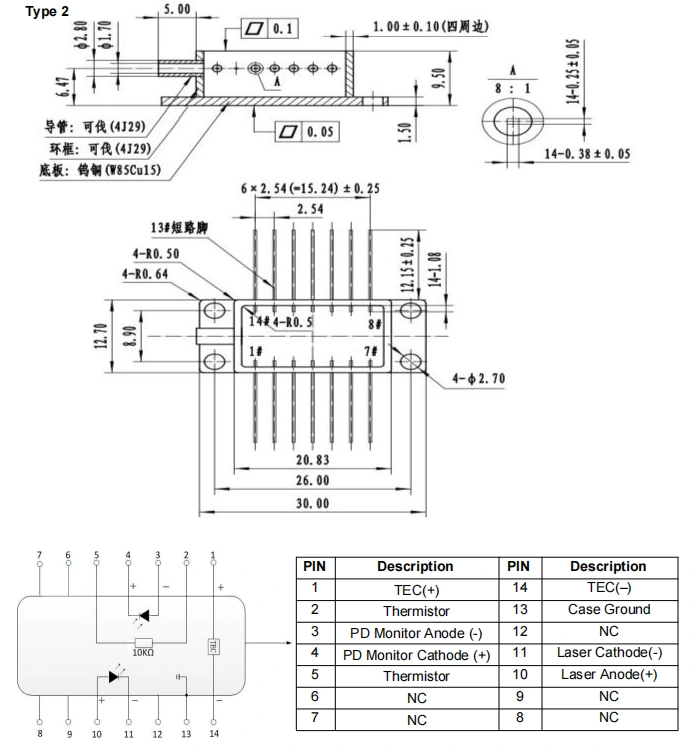

● Paket təsviri və PIN-OUT Tərifi(Vahid:mm)-1064nm 30mW DFB Kəpənək Lazer Diodu

● Standart aksesuarlar

*Müstəqil cihaz; daxili sürücü yoxdur (xarici sürücü isteğe bağlıdır).

Sifariş vermək məlumat

məsələn: BFLD-1064-30SM-FA

(Sifariş məlumatı: 1064nm 30mW DFB Kəpənək Lazer Diodu, SM lifli, FC/APC birləşdiricisi, nasos pin).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Qeydlər

● Bütün komponentləri işə salmazdan əvvəl, əvvəlcə soyuducu aktivləşdirin və sonra çipin həddindən artıq istiləşməsinin qarşısını almaq üçün artımlı güclənmə addımlarına davam edin və həddindən artıq yüklənmə.

● Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; et birbaşa lifin son üzünə baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

● Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı rozetkaya daxil edərkən və ya çıxararkən ona təzyiq etməyin və ya cihazın korpusunun arxa tərəfində yerləşən qolu çəkin. Cihazlar üçün birləşdiricilərlə təchiz olunarsa, həm cihazın, həm də lif konnektorunun olmasını təmin edin quraşdırma və ya sökülmə zamanı eyni vaxtda qaldırılır.

● Əgər sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu tələb olunmamalıdır 260 ° C-dən çox, lehimləmə müddəti isə 10 saniyədən çox olmamalıdır. Xüsusilə aşağıdakılara diqqət yetirilməlidir: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalıdır və lehimləmə dəmiri düzgün olmalıdır əsaslı.

● Gücləndirmə prosesi zamanı heç vaxt birbaşa yüksək cərəyan tətbiq etməyin bu, çipin zədələnməsi riskini daşıyır. Bunun əvəzinə cihazı cari səviyyədə gücləndirin çipin eşikinə yaxın və sonra tədricən kiçik cərəyan artırın istədiyiniz səviyyəyə çatana qədər artırın.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
