10mW C+L Band DWDM DFB Lazer Diodu

Peşəkar optoelektronik komponent istehsalçısı Box Optronics, DWDM sistemləri, fiber optik zondlama və dəqiq lazer mənbəyi tətbiqləri üçün ±0,2nm dalğa uzunluğu dəqiqliyinə malik yüksək dəqiqlikli paylanmış əks əlaqə lazeri olan 10mW C+L Band DWDM DFB Lazer Diodunu təmin edir. Həm C diapazonunda, həm də L diapazonunda 1527,22 nm (C63) ilə 1610,92 nm (L61) arasında isteğe bağlı ultra geniş dalğa uzunluğu diapazonu ilə bu lazer 10 mVt CW optik çıxış gücü təmin edir. İnteqrasiya edilmiş termoelektrik soyuducu (TEC), termistor, monitor fotodiodu və daxili optik izolyator ilə sənaye standartı 14 pinli kəpənək paketində yerləşdirilir.

Sorğu göndərin

Məhsul təsviri

Məhsula Baxış-10mW C+L Band DWDM DFB Lazer Diodu

Box Optronics-in 10mW C+L Band DWDM DFB Lazer Diodu ±0,2nm dalğa uzunluğu dəqiqliyi və 10mW optik çıxış gücü ilə isteğe bağlı 1527,22~1610,92nm C+L diapazonlu dalğa uzunluğuna malik dəqiq dalğa uzunluğuna malik lazer mənbəyidir. Standart 14 pinli kəpənək paketində inteqrasiya olunmuş TEC, termistor, monitor fotodiod və optik izolyator sabit dalğa uzunluğuna nəzarət, aşağı səs-küy əməliyyatı və asan OEM sistem inteqrasiyasını təmin edir. DWDM kommunikasiya sistemləri, lif sensoru və dəqiq optik cihazlar üçün nəzərdə tutulmuşdur.

Əsas Xüsusiyyətlər-10mW C+L Band DWDM DFB Lazer Diodu

· C+L dalğa uzunluqları isteğe bağlıdır: 1527,22nm (C63) - 1610,92nm (L61)

· Yüksək yan rejimdə supressiya nisbəti: ≥40dB minimum, 50dB tipik (CW)

· Aşağı nisbi intensivlikli səs-küy (RIN): ≤ -145dB/Hz (20-1000MHz)

· Daxili optik izolyator: ≥30dB izolyasiya

· Dalga uzunluğunu sabitləşdirmək üçün inteqrasiya olunmuş termoelektrik soyuducu (TEC) və 10kΩ termistor

· Fiber seçimləri: SMF-28e tək rejimli və ya PM1550 polarizasiyanı qoruyan lif

· Standart FC/APC fiber birləşdiricisi və ya fərdiləşdirilmiş

· Çıxış gücünün monitorinqi üçün inteqrasiya olunmuş fotodiod monitoru

· Telcordia GR-468 etibarlılığı, RoHS uyğunluğu

Tipik Tətbiqlər-10mW C+L Band DWDM DFB Lazer Diodu

· C-zolağı və L-zolağı üzrə sıx dalğa uzunluğu bölgüsü multipleksasiyası (DWDM) ötürmə sistemləri

· Telekom şəbəkələri üçün DWDM ötürücü modulları və transponder kartları

· Temperatur, gərginlik və vibrasiyanın ölçülməsi üçün fiber optik sensor sistemləri

· Optik spektr analizi və dalğa uzunluğu istinad mənbələri

· Optik komponentlərin sınaqdan keçirilməsi və xarakteristikası avadanlıq

· Fotonik və optik rabitə laboratoriyalarında tədqiqat və inkişaf

· Telekom ötürmə avadanlığına və sınaq alətlərinə OEM inteqrasiyası

Məhsulun Xüsusiyyətləri-10mW C+L Band DWDM DFB Lazer Diodu

Mütləq Maksimum Reytinqlər

Parametr	Simvol	Vəziyyət	Min.	Tip.	Maks.	Vahid
Saxlama temperaturu	Ts	-	-40	-	85	°C
Əməliyyat qutusunun temperaturu	Üst	-	-20	-	70	°C
İrəli cərəyan	ƏGƏR	CW	-	-	200	mA
Lazer tərs gərginlik	VLR	-	-	-	2	V
PD İrəli Cərəyan	IFPD	-	-	-	5	mA
PD tərs gərginlik	VRPD	-	-	-	10	V
TEC Cari	ITEC	-	-	-1.5	+1,5	A
TEC gərginliyi	VTEC	-	-	-3.5	+3,5	V

Optik Xüsusiyyətlər (T = 25°C Lazer Temperaturu)

Parametr	Simvol	Test Vəziyyəti	Min.	Tip.	Maks.	Vahid
Mərkəzi Dalğa Uzunluğu	λc	TL=15~35°C, CW	Seçilmiş Kanallarda göstərilir			nm
Pik Optik Çıxış Gücü	PO	-	10	-	-	mVt
Spektral xəttin genişliyi	LW	FWHM	-	3	5	MHz
Yan Rejim Yatırtılma Oranı	SMSR	CW	40	50	-	dB
Optik izolyasiya	-	-	30	-	-	dB
Nisbi İntensiv Səs	RIN	20-1000 MHz	-	-	-145	dB/Hz
Dalğa Boyu Drift (EOL)	Δλ	25 illik ömür	-	-	±0,1	nm
Dalğa uzunluğunun temperatur əmsalı	Δλ/ΔT	TEC 15°C ilə 35°C arasında	-	0.09	-	nm/°C
Dalğa uzunluğu cərəyan əmsalı	Δλ/ΔI	-	-	0.01	-	nm/mA

Elektrik Xüsusiyyətləri (T = 25°C Lazer Temperaturu)

Parametr	Simvol	Test Vəziyyəti	Min.	Tip.	Maks.	Vahid
Eşik cərəyanı	Ith	-	-	10	35	mA
Yamacın Səmərəliliyi	η	PO=10mW, CW	0.05	0.13	0.2	mVt/mA
Əməliyyat cərəyanı	Iop	PO=10mW, CW	-	100	150	mA
TEC Temperaturu təyin edin	Ts	-	15	-	35	°C
Lazer İrəli Gərginlik	VF	PO=10mW, CW	-	1.2	3.0	V
PD cərəyanının monitorinqi	IMPD	PO=10mW, CW	10	-	2500	μA
Qaranlıq cərəyanın monitorinqi	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Termistor cərəyanı	ITC	-	10	-	100	μA
Termistor müqaviməti	RTH	TL=25°C	9.5	10	10.5	kΩ
Termistor sabiti	B	-	3800	-	4100	K
TEC Cari	ITEC	TL=25°C, TC=70°C	-1.5	-	+1,5	A
TEC gərginliyi	VTEC	TL=25°C, TC=70°C	-3.5	-	+3,5	V
TEC Tutumu	ΔT	Tc=70°C	-	-	50	°C

Seçilmiş Kanallar: Hissə Nömrəsi və Lazer Mərkəzi Dalğa Uzunluğu siyahısı aşağıdakı kimidir

Kanal	Hissə nömrəsi	Min. Dalğa uzunluğu (nm)	Tip. Dalğa uzunluğu (nm)	Maks. Dalğa uzunluğu (nm)	Vahid
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

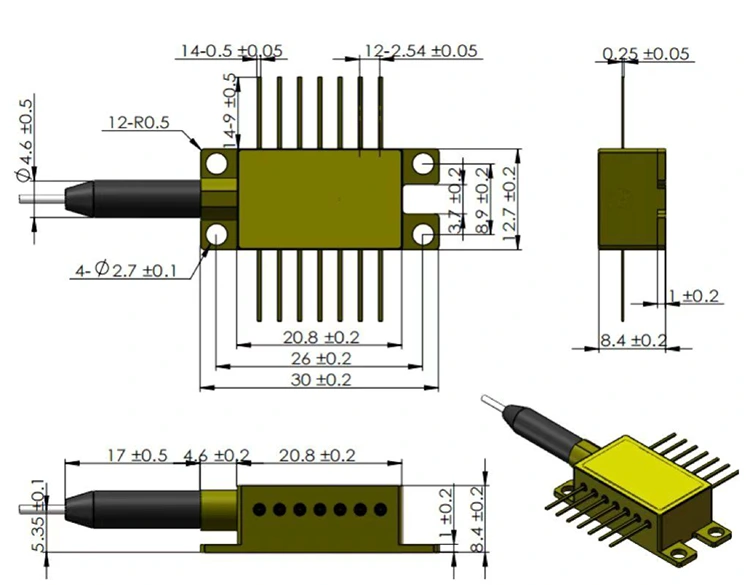

Paket və Pin Tərifi

Paket növü: 14-pin Hermetik Kəpənək Paketi

Quraşdırılmış komponentlər: Optik izolyator, termoelektrik soyuducu (TEC), termistor, monitor fotodiod

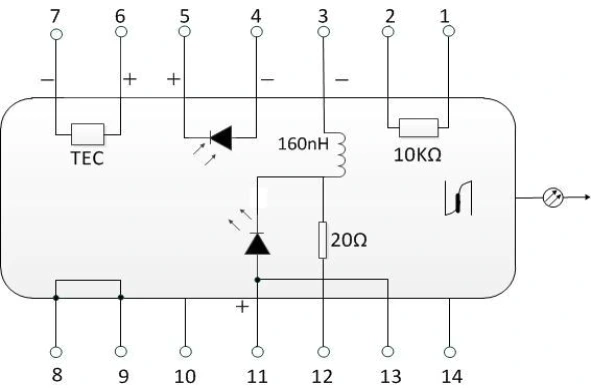

1 Pin çıxışını yazın

Pin	Təsvir	Pin	Təsvir
1	Termistor	14	NC (Bağlantı yoxdur)
2	Termistor	13	Lazer Anod (+)
3	Lazer DC Bias (Katod) (-)	12	Lazer RF Katod (-)
4	PD Monitor Anod (-)	11	Lazer Anod (+)
5	PD Monitor Katod (+)	10	NC (Bağlantı yoxdur)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

Tip 2 Pin-çıxış

Pin	Təsvir	Pin	Təsvir
1	TEC (+)	14	TEC (-)
2	Termistor	13	Case Ground
3	PD Monitor Anod (-)	12	NC (Bağlantı yoxdur)
4	PD Monitor Katod (+)	11	Lazer Katod (-)
5	Termistor	10	Lazer Anod (+)
6	NC (Bağlantı yoxdur)	9	NC (Bağlantı yoxdur)
7	NC (Bağlantı yoxdur)	8	NC (Bağlantı yoxdur)

Sifariş Məlumatı-10mW C+L Band DWDM DFB Lazer Diodu

Model nomenklaturası

BFLD - XXXX - XX - XX - XX (-X)

Nümunə: BFLD-C34-10SM-FA

Sahə	Kod	Təsvir
Lazer növü	BFLD	ButterflyDFB Lazer Diodu
Dalğa uzunluğu	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 və ya L00-L61 və ya Q00-Q61
Çıxış Gücü	10	10 mVt
Lif növü	SM / PM	SM = Tək rejimli (SMF-28e); PM = Qütbləşməni qoruyan (PM1550)
Bağlayıcı növü	FA / SA	FA = FC/APC; SA = SC/APC; Digər bağlayıcılar mövcuddur
Pinout	NULL / 2	NULL = Növ 1 (defolt); 2 = Tip 2 nasos

Tez-tez verilən suallar (FAQ)

S: Tip 1 və Tip 2 pinout konfiqurasiyaları arasında fərq nədir?

A: Tip 1 standart telekom kəpənək pin konfiqurasiyasına uyğundur, adətən DWDM ötürücüləri və yüksək sürətli optik rabitə proqramları üçün istifadə olunur. Telekommunikasiya lazer sürücüsü sxemləri ilə uyğunluğu təmin etmək üçün lazer meyli, RF modulyasiyası, TEC, termistor və monitor fotodiod siqnalları üçün xüsusi əlaqələri təmin edir.

Tip 2 sadələşdirilmiş elektrik interfeysi və yüksək güclü nasosun işləməsi və istilik idarəetməsi üçün fərqli TEC tənzimləməsi ilə nasos lazer tətbiqləri üçün optimallaşdırılıb.

Hər iki konfiqurasiya eyni 14 pinli kəpənək mexaniki paketindən istifadə edir, lakin onların elektrik pin təyinatları fərqlidir. Onlar mexaniki cəhətdən uyğundur, lakin fərqli PCB sxemləri və sürücü dizaynları tələb edir.

S: Daxili optik izolyator DWDM və sensor tətbiqləri üçün niyə vacibdir?

A:DWDM ötürülməsi və lif algılama sistemlərində birləşdiricilərdən, fiber interfeyslərdən və optik komponentlərdən gələn optik əkslər yenidən lazer boşluğuna birləşdirilə bilər. Bu optik rəy rejimin qeyri-sabitliyinə, dalğa uzunluğunun dəyişməsinə, səs-küyün artmasına və sistemin işinin pisləşməsinə səbəb ola bilər.

≥30 dB izolyasiyası olan daxili optik izolyator bu əks əksi yatırır, dalğa uzunluğu sabitliyini yaxşılaşdırır, əks əlaqədən qaynaqlanan səs-küyü azaldır və koherent aşkarlama, lif algılama və aşağı səs-küylü optik ötürmə kimi tətbiqlərdə etibarlı əməliyyatı təmin edir.

S: Standart C+L diapazonu siyahısından kənar xüsusi dalğa uzunluğu əldə edə bilərəmmi?

A: Bəli. Biz xüsusi tətbiq tələbləri əsasında fərdiləşdirilmiş dalğa uzunluqlarını dəstəkləyirik. DWDM lazer məhsulları üçün uyğunlaşdırılmış dalğa uzunluqları bizim uyğun dalğa uzunluğu diapazonunda mövcuddur (məsələn, çipin mövcudluğundan asılı olaraq 1527–1611 nm).

O-band (1260-1360 nm) və S-band (1460-1530 nm) daxil olmaqla, digər dalğa uzunluğu zolaqları da xüsusi tətbiqlər üçün nəzərdən keçirilə bilər.

Xüsusi dalğa uzunluğunun mümkünlüyü lazer çipinin mövcudluğundan, ızgara dizaynından və istehsal cədvəlindən asılıdır. Zəhmət olmasa, qiymətləndirmə üçün hədəf dalğa uzunluğu və tətbiq detalları ilə bizimlə əlaqə saxlayın.

Əlaqədar Məhsullar

· CATV -ITU-T Grid CH18-64 1526.44~1563.05nm üçün DWDM 14PIN Kəpənək Analoq Lazeri, yüksək xətti RF-dən çox lif ötürülməsi

· LAN-WDM 10mW Fiber Coupled Lazer - 1266.5~1345.5nm isteğe bağlıdır, 400G/800G optik ötürücülər üçün nəzərdə tutulmuşdur

· CWDM 1270-1650nm DFB Lazer Mənbəsi - optik rabitə və paylanmış fiber-optik algılama üçün

· 1550nm 1W Fiber Coupled Lazer - fiber-lazer əkilməsi, optik gücləndirmə və sənaye fotonikası üçün yüksək enerji mənbəyi

· 1550nm DFB 100KHz BTF Dar Xətt Genişliyi Lazer - koherent rabitə, LiDAR və dəqiq algılama üçün aşağı fazalı səs-küy mənbəyi

Məlumat vərəqi-10mW C+L Band DWDM DFB Lazer Diodu

Məlumat vərəqi

Gələcəkdə asan istinad üçün bu səhifəni işarələyin.

Qaynar Teqlər: Çin 10mW C L Band DWDM DFB Lazer Diod İstehsalçı, Təchizatçı, Zavod

Əlaqədar Kateqoriya

Sorğu göndərin

Əlaqə məlumatı



Ünvan

Otaq 901, Bina A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Luhu Community, Guanhu Subdistrict, Longhua District, Shenzhen, 518110, Çin


Tel

+86-13322933691


E-poçt

sales06@boxoptronics.com

Toplu sifarişlərdə rəqabətli qiymət axtarırsınız? Yüksək performanslı DFB lazerləri, SLED-lər və PM fiber cihazları üçün Box Optronics-ə sorğu göndərin. 24 saat ərzində peşəkar qiymət təklifi alın.
