1030nm 50mW DFB Lazer Diod Modulu

Mündəricat

1. 1030nm-in təqdimatı 50mW DFB Lazer Diod Modulu

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

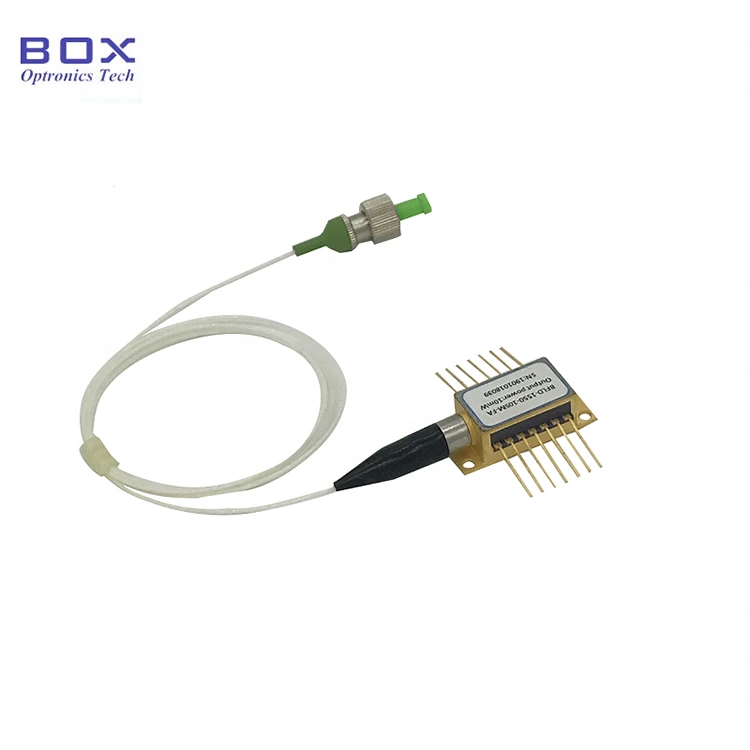

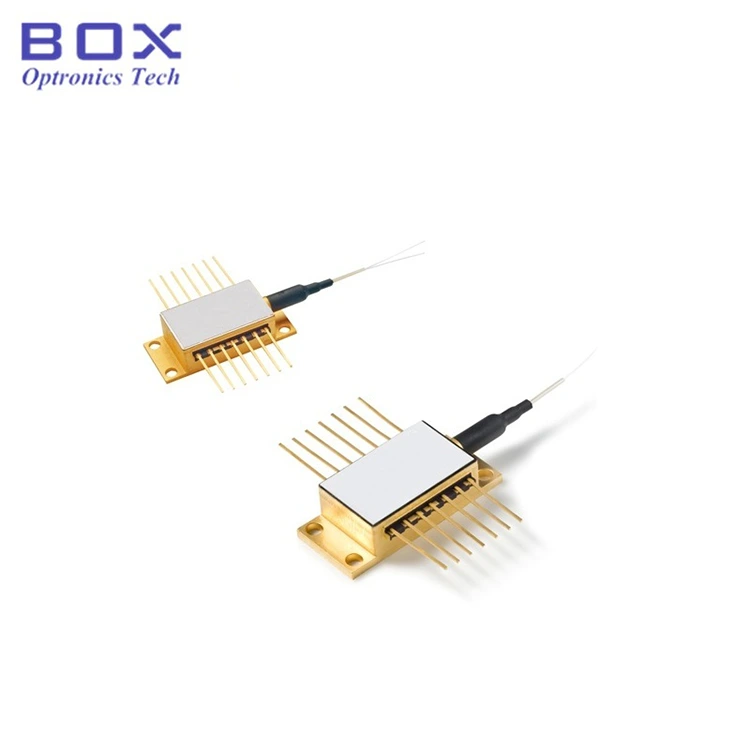

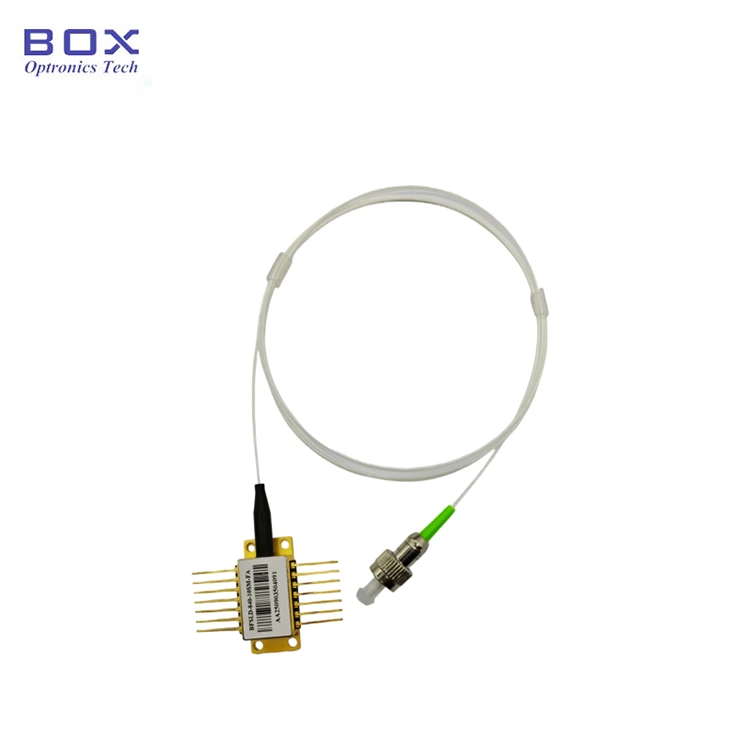

1030nm 50mW DFB Lazer Diod Modulu hermetikdir 14 pinli kəpənək paketində möhürlənmişdir. CW və ya nəbz əməliyyatını dəstəkləyir və stabil spektr üçün TEC soyuducu və termistoru birləşdirir. Spektroskopiya üçün uyğundur, telekommunikasiya, işıqlandırma və hissetmə. Enerji verməzdən əvvəl əvvəlcə TEC soyuducunu aktivləşdirin, sonra çipin həddindən artıq istiləşməsinin qarşısını almaq üçün kiçik artımlarla güc tətbiq edin və ya həddən artıq yüklənmək.

Məhsulun spesifikasiyası

Məhsul Xüsusiyyətləri

● Paylanmış əks əlaqə lazeri;

● CW və ya impulslu əməliyyat;

● Quraşdırılmış monitor PD, termoelektrik soyuducu və termistor;

● Könüllü FC/APC birləşdiricisi.

Məhsul Tətbiqləri

● spektroskopiya;

● Telekommunikasiya;

● İşıqlandırma;

● Sensing.

Məhsul Təfərrüatlar

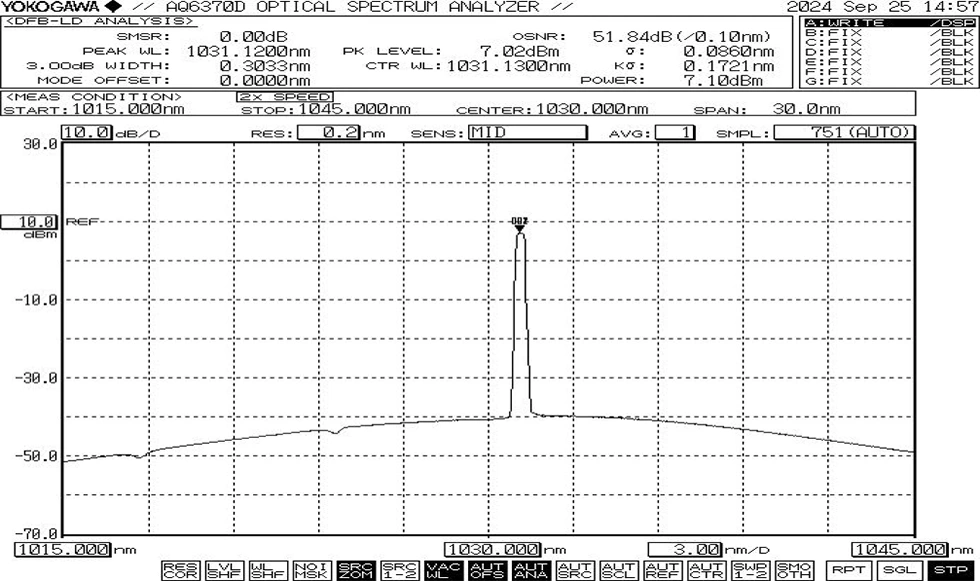

● Tipik spektr: 1030nm, +/-2nm WL tolerantlığı

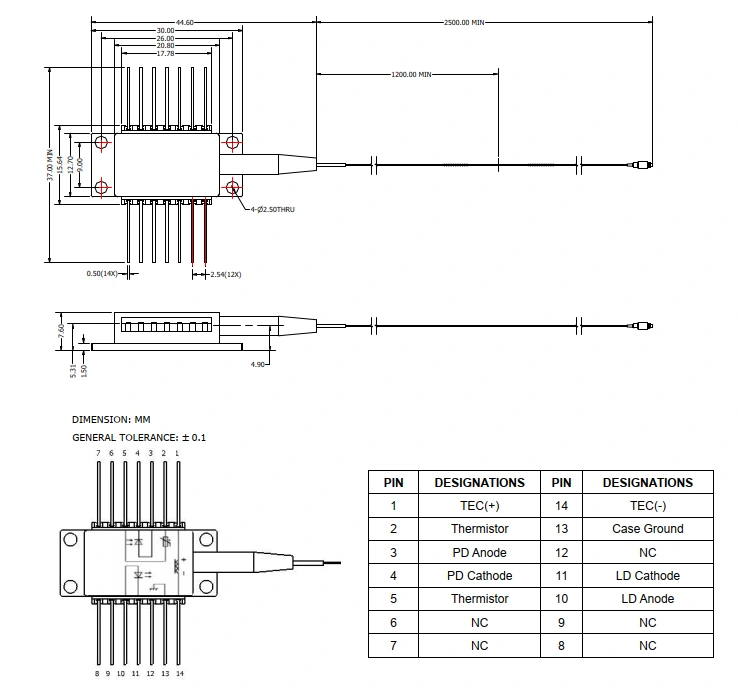

● Paket təsviri və pin-out tərifi (Vahid:mm)

Tez-tez verilən suallar

(1) Odur temperaturu dəyişdirərək dalğa uzunluğunu tənzimləmək mümkündürmü? nədir əmsalı?

--Dalğa uzunluğu/temperatur əmsalı 0.01nm/℃.

(2) Nədir lif növü?

--Corning HI1060 ,NA=0,14 ,MFD=6,2um@1060nm.

(3) Nədir güc tənzimlənə bilən diapazon?

--10~100%.

(4) Siz LD üçün qoruyucu boru və bağlayıcı təmin edirsiniz?

--Bəli. 900um boş boru və FC/APC isteğe bağlıdır.

Sifariş vermək məlumat

məsələn: BFLD-D1030-50SM-FA

(Sifariş məlumatı: 1030nm 50mW DFB Lazer Diod Modulu, kəpənək paket, SM fiber, FC/APC konnektoru ilə).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Qeydlər

● Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; et birbaşa lifin son üzünə baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

● Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı rozetkaya daxil edərkən və ya çıxararkən ona təzyiq etməyin və ya cihazın korpusunun arxa tərəfində yerləşən qolu çəkin. Cihazlar üçün birləşdiricilərlə təchiz olunarsa, həm cihazın, həm də lif konnektorunun olmasını təmin edin quraşdırma və ya sökülmə zamanı eyni vaxtda qaldırılır.

● Əgər sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu tələb olunmamalıdır 260 ° C-dən çox, lehimləmə müddəti isə 10 saniyədən çox olmamalıdır. Xüsusilə aşağıdakılara diqqət yetirilməlidir: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalıdır və lehimləmə dəmiri düzgün olmalıdır əsaslı.

● Cihazdan istifadə edərkən iş gərginliyinə ciddi riayət edin və məlumat cədvəlində göstərilən cari diapazonlar. Əsas parametrlər, o cümlədən Ith (Sərhəd cərəyanı), Iop maks (Maksimum əməliyyat cərəyanı), Vop maks (Maksimum) İş gərginliyi) və λc (Mərkəz Dalğa Uzunluğu) - istinad edilməlidir xüsusi olaraq göndərmə zamanı təqdim edilən sınaq hesabatında.Qeyd:İstismar mütləq maksimum reytinqlərdən kənarda cihaza daimi ziyan vura bilər.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
