1550nm 1W Fiber Qoşulmuş Lazer

Mündəricat

1. 1550nm 1W Fiber Coupled Lazerin tətbiqi

2. Məhsulun Spesifikasiyası

3. Xüsusiyyətlər

4. Proqramlar

5. Məhsul Təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Əməliyyat təlimatı

10. Əməliyyat Qeydləri və Baxım

11. Keyfiyyətin Təminatı və Satışdan Sonra Xidmət

Məhsulun Təqdimatı-1550nm 1W Fiber Coupled Lazer

1550nm 1W Fiber Coupled Lazer, tək dalğa uzunluğuna, yüksək güclü lazer çıxışına nail olmaq üçün yüksək güclü qazanclı optik modul ilə birlikdə DFB toxum lazerindən istifadə edir. O, yüksək dalğa uzunluğu dəqiqliyi və yüksək yan rejimdə bastırma nisbətinə malikdir. Seçimlərə tək rejimli və ya polarizasiyanı qoruyan lif daxildir; qurğu tənzimlənən cərəyanla yüksək çıxış gücü, işə salındıqda dərhal işıq emissiyası və istifadəçi dostu əməliyyat təklif edir ki, bu da onu tədqiqatçılar tərəfindən laboratoriya istifadəsi üçün ideal edir.

Məhsulun Spesifikasiyası-1550nm 1W Fiber Qoşulmuş Lazer

Məhsulun Xüsusiyyətləri-1550nm 1W Fiber Qoşulmuş Lazer

● DFB toxumu + xəttin genişliyi və gücü balanslaşdıran yüksək güclü qazanc mərhələsi arxitekturası;

● Uzunmüddətli fasiləsiz işləmə üçün müstəsna güc dayanıqlığı;

● Çevik sistem inteqrasiyası üçün SM və PM lif variantları;

● Laboratoriya və OEM inteqrasiyası üçün dəzgah üstü və modul paketləri;

● 10%–100% davamlı gücün tənzimlənməsi.

Məhsul Tətbiqləri-1550nm 1W Fiber Qoşulmuş Lazer

● Koherent optik rabitə testi və tədqiqatı;

● Qeyri-xətti optika və super davamlı nəsil;

● LiDAR ötürücü işıq mənbəyi;

● Fiber gücləndirici nasos və qazanc xarakteristikası.

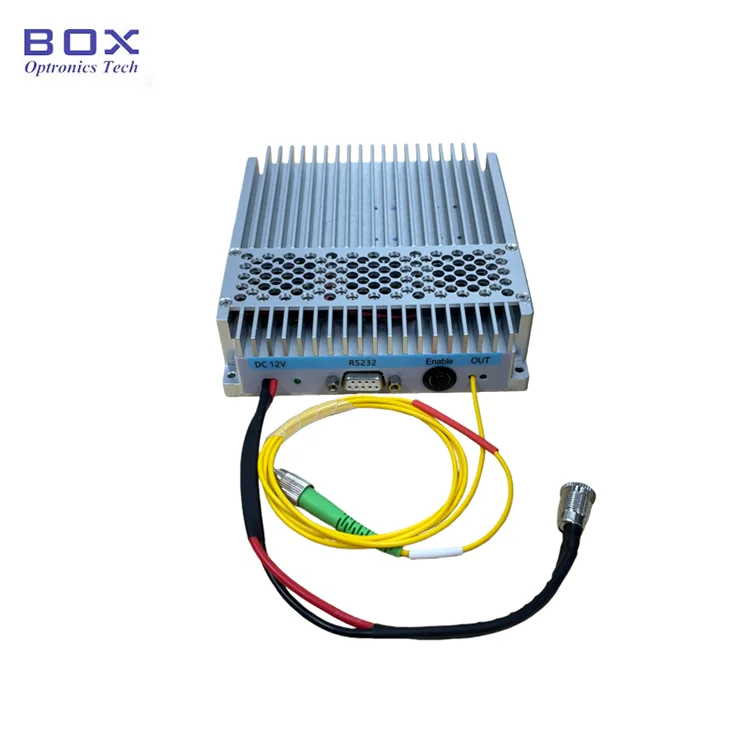

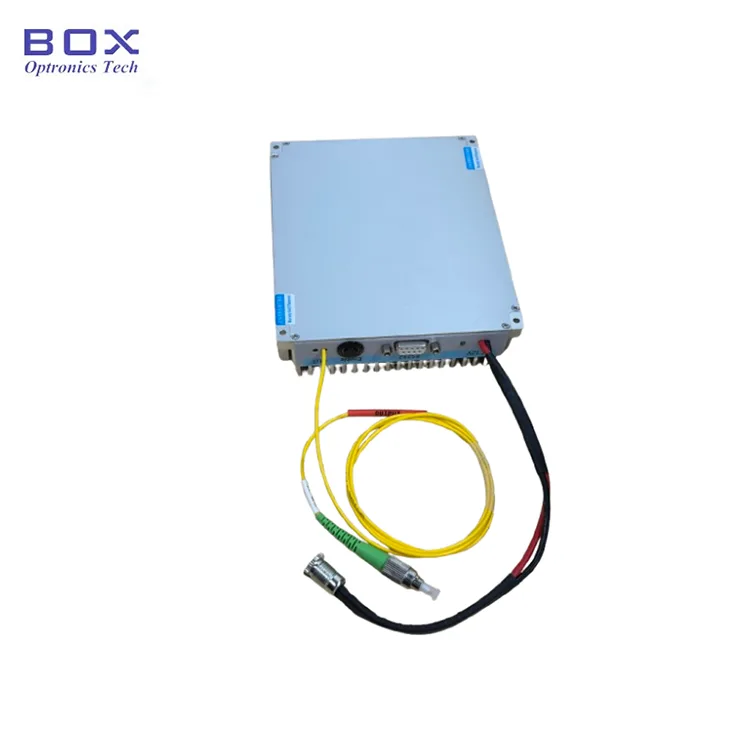

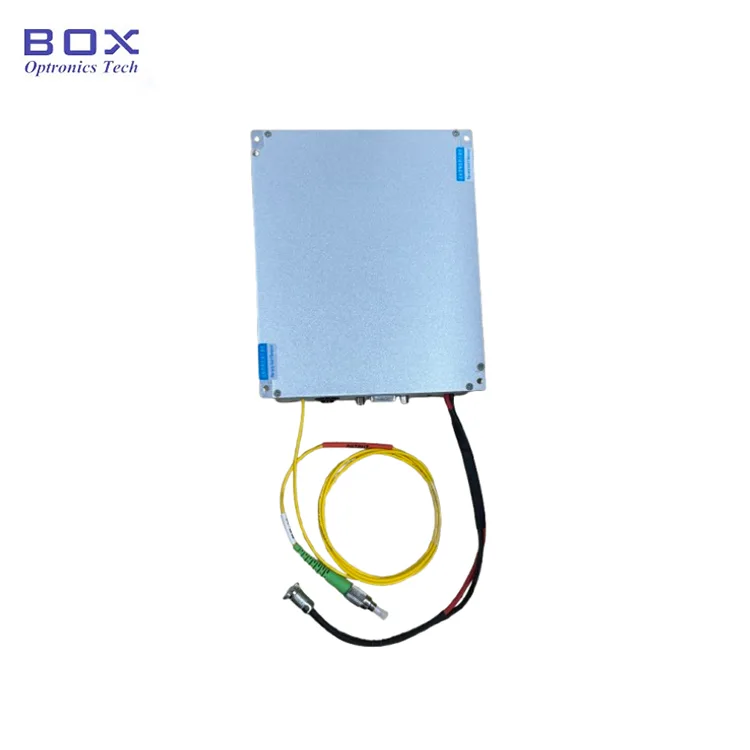

Məhsul Təfərrüatları-1550nm 1W Fiber Qoşulmuş Lazer

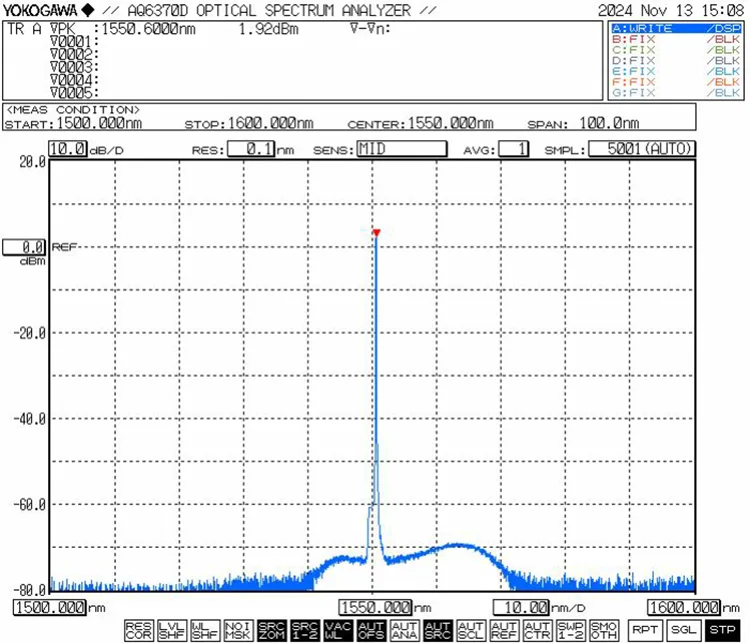

● Tipik Xarakterik Əyri: λ= 1550 nm, Xətt eni ≤3MHz, Pavg= 20W

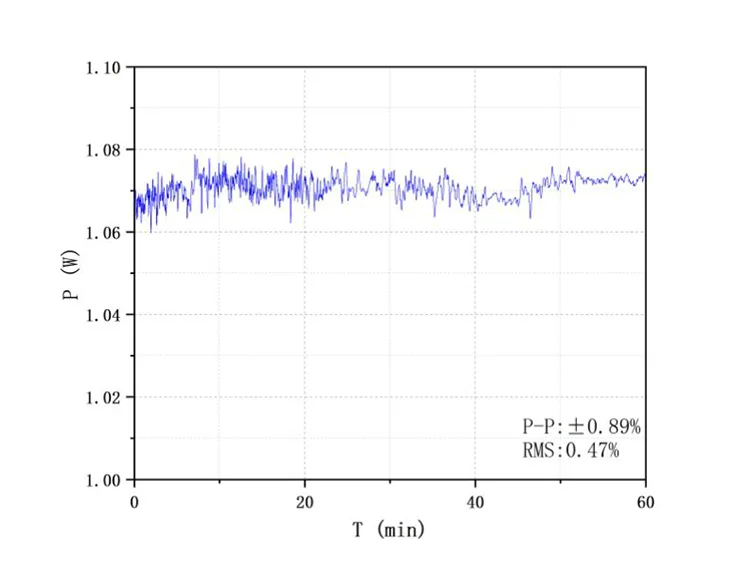

● Lazer Gücü və Güc Sabitliyi (Güc Sabitliyi Testi@1W)

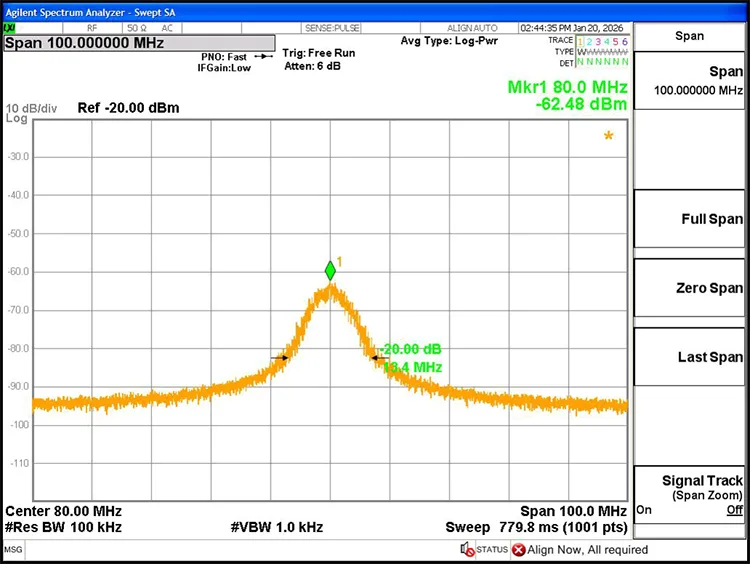

● Laser Linewidth@3dB: 0.67MHz

Sifariş məlumatı-1550nm 1W Fiber Coupled Lazer

məsələn: HFL-1550-30-PM-M31

(Sifariş məlumatı: 1550nm 1W Fiber Coupled Lazer, 1W (30dBm) çıxış gücü, PM1550fiber, modul paketi).

Məlumat vərəqi və Testsheet-1550nm 1W Fiber Coupled Lazer

Məlumat vərəqi

Test vərəqi

Kotirovka və ödəniş şərtləri-1550nm 1W Fiber Coupled Lazer

● Təklif şərtləri

(1) EXW

(2) DAP

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Əməliyyat Addımları-1550nm 1W Fiber Birləşdirilmiş Lazer

Addım 1. Qablaşdırmadan çıxarma: Quraşdırmadan əvvəl bütün aksesuarların tam olub olmadığını yoxlayın.

● Standart Aksesuarlar

Addım 2. Enerji təchizatı: Enerji portu standart DC5.5×2.1mm interfeysdən istifadə edir. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. Kommutatorun enerji təchizatına qoşulmaq üçün U-formalı birləşdirici elektrik kabeli satınalma zamanı tələb əsasında mövcuddur.

Addım 3. Çıxış lifinin qoşulması: Fiber birləşdiricisindən toz qapağını çıxarın, digər lif cihazlarına və ya sınaq avadanlığına qoşulmazdan əvvəl son üzü çirklənmə və ya zədələnməyə görə yoxlayın və təmizliyə əmin olun. Yüksək güclü modellər üçün füzyon birləşməsi tövsiyə olunur.

Setp4. Əsas kompüterə qoşulun: Modulu kompüterə qoşmaq üçün daxil edilmiş USB-RS232 seriyalı məlumat kabelindən istifadə edin. Ünsiyyəti aktivləşdirmək üçün xüsusi seriyalı drayveri quraşdırın (Box Optronics tərəfindən təmin edilir). Sürücü olmadan host proqramı modula qoşula bilməz.

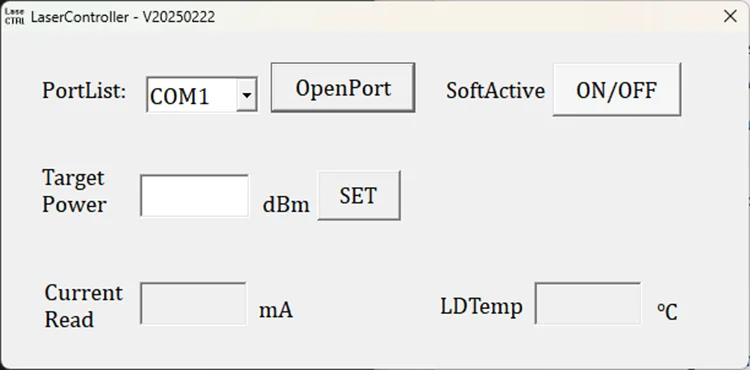

Addım 5. Nəzarət proqramı: Əsas proqram təminatı "SoftActive" düyməsi vasitəsilə çıxış gücünü tənzimləməyə və lazer çıxışını idarə etməyə imkan verir (aşağıdakı interfeys diaqramına baxın). Proqram təyin edilmiş nasos cərəyanını, çıxış gücünü və temperaturun monitorinqi vəziyyətini göstərir

Addım 6. İstifadədən sonra bağlama düyməsini basın, enerji təchizatını söndürün və lif bağlantısını ayırın.

Əməliyyat Qeydləri və Baxım-1550nm 1W Fiber Qoşulmuş Lazer

● Tozun yığılmasının və üz səthinin zədələnməsinin qarşısını almaq üçün lif birləşdiricilərinin tez-tez qoşulmasından/çıxarılmasından çəkinin.

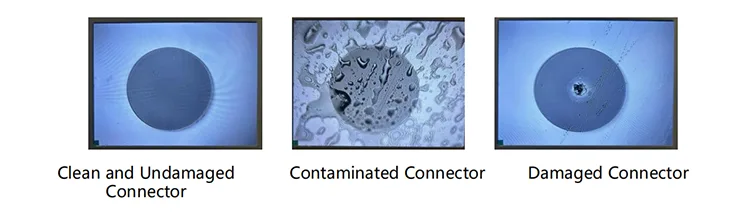

● Fiber konnektorları tüysüz dəsmal ilə təmizləyin və qoşulmazdan əvvəl lifli üz detektoru ilə yoxlayın. Üzün yanmasının qarşısını almaq üçün həmişə lifləri enerji olmadan birləşdirin/ayrın. İstifadə edilməmiş bağlayıcıları toz qapaqları ilə bağlayın.

● Zəhmət olmasa nəm, toz və korroziyaya qarşı tədbir alın; quru yerdə saxlayın.

● Uzun müddətli istifadə edərkən onu soyuducuya qoyun.

Keyfiyyət Təminatı və Satışdan Sonra Xidmət-1550nm 1W Fiber Qoşulmuş Lazer

● Zəmanət müddəti:

Satın alındıqdan sonra 1 il ərzində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün pulsuz təmir və ya dəyişdirmə xidmətləri göstəriləcək. Bununla belə, Box Optronics zəmanət müddəti ərzində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır:

(1) Təbii amillərin (məsələn, ildırım, toz) və ya ətraf mühitin təsirindən yaranan zərər.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvinin səbəb olduğu aşkar fiziki zərər.

(4) İcazəsiz sökmə, dəyişdirmə və ya təmir.

(5) Görüşün dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşıma zamanı zədə və ya itki.
