840nm Fiber Birləşdirilmiş SLD Genişzolaqlı İşıq Mənbəsi

Məhsula Baxış-840nm Fiber Birləşdirilmiş SLD Genişzolaqlı İşıq Mənbəsi

Box Optronics 840nm Fiber Coupled SLD Genişzolaqlı İşıq Mənbəsini istehsal edir, yarımkeçirici optik gücləndirici strukturdan gücləndirilmiş spontan emissiyaya (ASE) əsaslanan yüksək performanslı aktiv optik komponent, geniş spektral bant genişliyi və aşağı temporal koherens ilə yüksək optik güc təmin edir.

O, lazer diodlarından daha geniş spektri qoruyarkən LED-lərdən daha yüksək çıxış gücü təmin edir və onu aşağı uyğunluq və yüksək parlaqlıq tələb edən tətbiqlər üçün uyğun edir.

5 mVt minimum çıxış gücü, 10 nm tipik 3 dB bant genişliyi və əla güc dayanıqlığı (≤±0,02dB qısamüddətli, ≤±0,05dB uzunmüddətli) ilə bu 840nm SLD mənbəyi dəqiq fiber optik zondlama və görüntüləmə sistemləri üçün optimallaşdırılmışdır. Cihaz sistem inteqrasiyası üçün həm kompakt modul şəklində (70×90×18mm), həm də laboratoriya və sınaq mühitləri üçün dəzgah üstü formada (195×220×120mm) mövcuddur.

Standart olaraq 780 HP fiber pigtaillər və FC/APC konnektorları ilə, monitorinq və nəzarət üçün əlavə RS485 rabitə interfeysi ilə təchiz edilmiş bu SLD işıq mənbəyi geniş tətbiqlər üçün çox yönlülük və etibarlılıq təklif edir.

Əsas Xüsusiyyətlər-840nm Fiber Birləşdirilmiş SLD Genişzolaqlı İşıq Mənbəsi

● Yüksək çıxış gücü: minimum 5 mVt

● Geniş spektral bant genişliyi: 10nm tipik (-3dB)

● Təmiz spektr üçün aşağı spektral dalğalanma

● Qauss spektrinin profili

● Əla güc sabitliyi: ≤±0,02dB/15dəq qısamüddətli

● Uzunmüddətli sabitlik: ≤±0,05dB/8 saat

● 780-HP fiber ilə birləşdirilmiş lif çıxışı

● FC/APC konnektoru standart, digər seçimlər mövcuddur

● İki forma faktoru: Modul və Benchtop

● Monitorinq üçün RS485 rabitə interfeysi

● Müqayisə üçün aşağı qiymətli həll

● Geniş iş temperaturu diapazonu: -5°C ilə +55°C

● Kompakt və möhkəm paket dizaynı

● Sensor ekran nəzarəti ilə isteğe bağlı dəzgah üstü versiyası

Tipik Tətbiqlər-840nm Fiber Birləşdirilmiş SLD Genişzolaqlı İşıq Mənbəsi

● Fiber optik giroskoplar (DUMAN)

● Optik koherens tomoqrafiya (OKT) sistemləri

● Tibbi təsvir və biotibbi optika

● Fiber optik zondlama sistemləri

● Ağ işıq interferometriyası

● Optik komponentlərin yoxlanılması və xarakteristikası

● Tədqiqat və təkmilləşdirmə laboratoriyaları

● Optik koherens domen reflektometriyası (OCDR)

Texniki Spesifikasiyalar-840nm Fiber Birləşdirilmiş SLD Genişzolaqlı İşıq Mənbəsi

Optik Xüsusiyyətlər (T=25°C)

Mexaniki və Ətraf Mühit Xüsusiyyətləri

Məhsul Təfərrüatları-840nm Fiber Birləşdirilmiş SLD Genişzolaqlı İşıq Mənbəsi

SLD nədir?

Superluminescent Diode (SLD) lazer salınımının qarşısını almaq üçün basdırılmış optik əks əlaqə şəraitində işləyən, lazer dioduna bənzər dalğa ötürücü strukturunda yüksək optik qazanclı gücləndirilmiş spontan emissiyaya (ASE) əsaslanan yarımkeçirici genişzolaqlı optik mənbədir.

Rezonans boşluğuna əsaslanan lazer diodlarından fərqli olaraq, SLD-lər aşağı əks etdirən (AR ilə örtülmüş) fasetlərdən və bucaqlı və ya əyilmiş dalğa bələdçi strukturlarından istifadə edərək, boşluqla bağlı əks əlaqəni yatırtmaqla yanaşı, yüksək optik qazanc əldə etməyə imkan verir.

SLD-nin əsas xüsusiyyətləri:

• Aşağı müvəqqəti uyğunluğu qoruyarkən, LED-lərdən əhəmiyyətli dərəcədə yüksək çıxış gücü və parlaqlıq

•  Hamar ASE spektral zərfi ilə genişzolaqlı emissiya

• OKT kimi interferometrik tətbiqlər üçün ideal olan çox aşağı temporal koherens (qısa koherens uzunluğu)

• Effektiv tək rejimli lif birləşməsini təmin edən adətən tək eninə rejimli dalğa bələdçi quruluşu

• Spektral forma adətən kvazi-Qauss və ya dizayndan asılı olaraq fərdiləşdirilmiş düz üst profillər kimi hazırlanır

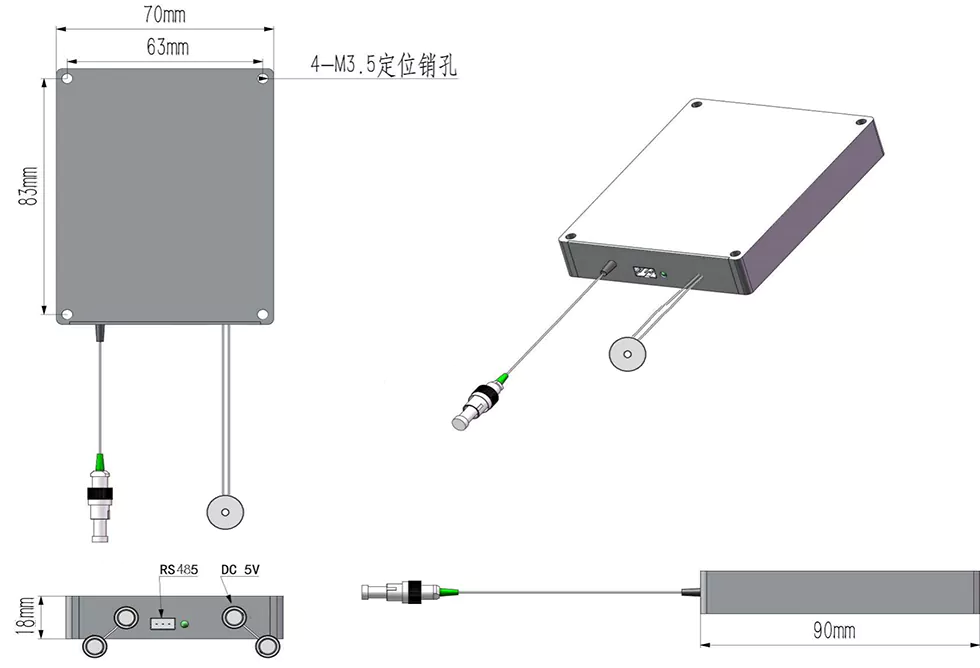

Paket Ölçüləri

840nm SLD genişzolaqlı işıq mənbəyi iki paket konfiqurasiyasında mövcuddur:

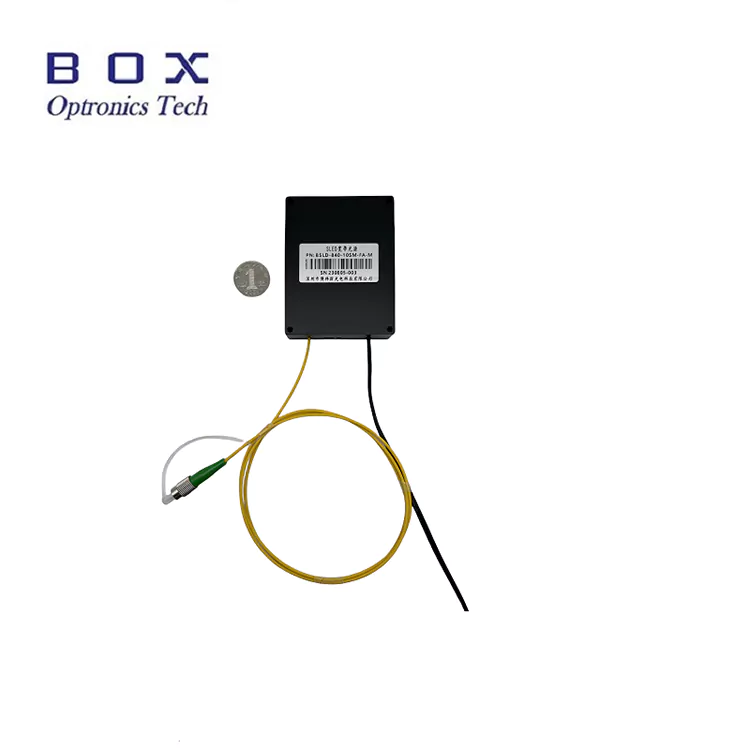

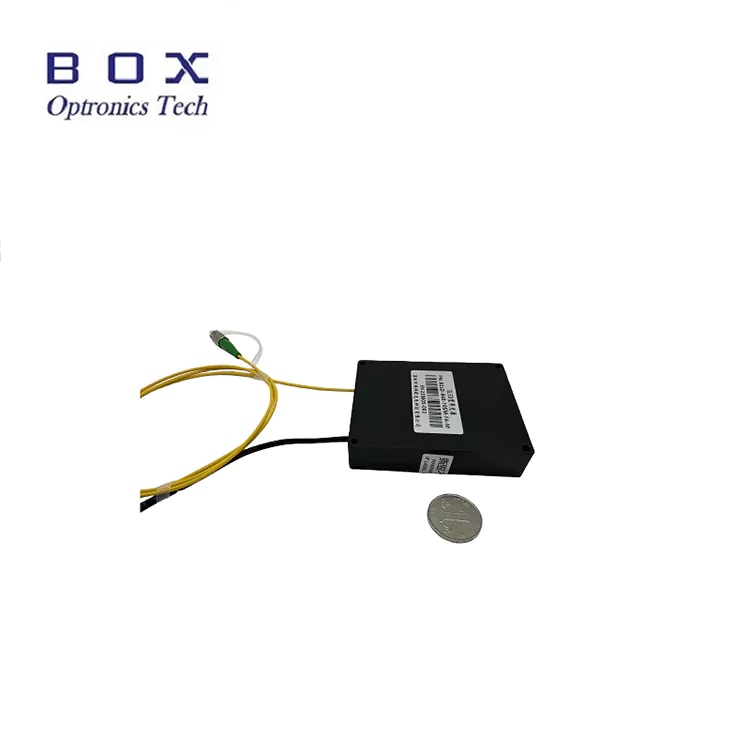

Modul Versiya (70×90×18mm):

• Sistem inteqrasiyası üçün kompakt, aşağı profilli dizayn

• Təhlükəsiz quraşdırma üçün 4-M3.5 montaj delikləri

• DC enerji girişi (5V və ya 12V)

• RS485 rabitə portu (DB9 qadın)

• FC/APC konnektoru ilə fiber pigtail çıxışı

• Alətlərə və sistemlərə daxil etmək üçün idealdır

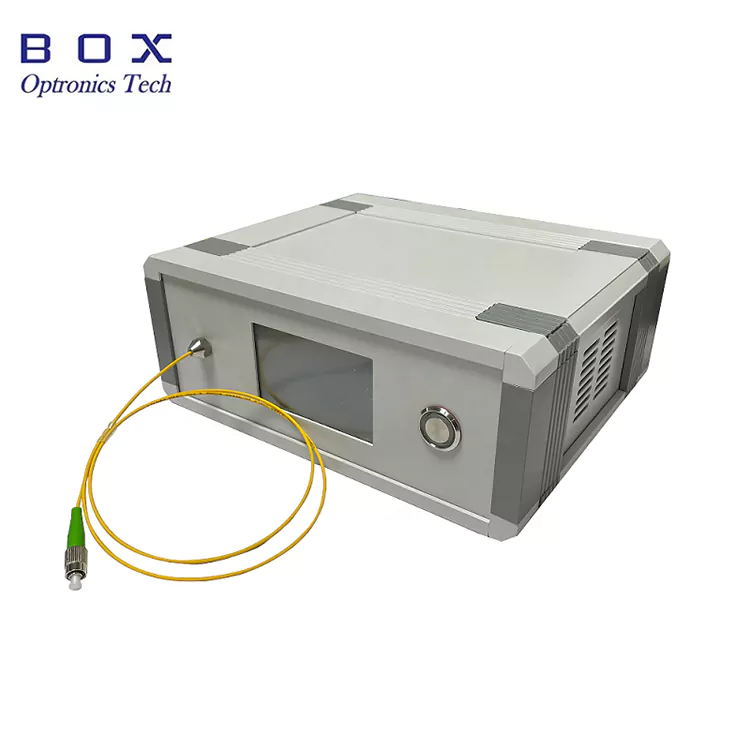

Tezgahüstü Versiya (195×220×120mm):

• Laboratoriya istifadəsi üçün masa üstü forma faktoru

• Statusun monitorinqi üçün quraşdırılmış sensor ekran

• AC enerji girişi (110-240V universal)

• RS485 rabitə portu (DB9 qadın)

• Ön paneldə lif çıxışı

• İstifadəsi asan, tax və oynatma əməliyyatı

• Ar-Ge laboratoriyaları və sınaq mühitləri üçün idealdır

Nəzarət və Monitorinq

Həm modul, həm də tezgah üstü versiyaları monitorinq və nəzarət üçün RS485 rabitə interfeysini dəstəkləyir. Tezgah üstü versiya əlavə olaraq yerli əməliyyat üçün daxili sensor ekrana malikdir.

Mövcud monitorinq və nəzarət parametrləri:

• Çıxış gücünün monitorinqi

• Cari monitorinqi idarə edin

• Temperatur monitorinqi

• Güc tənzimlənməsi (isteğe bağlı)

• Kompüter nəzarəti üçün host kompüter proqramı (isteğe bağlı)

Niyə Box Optronics seçməlisiniz?

• Göndərmədən əvvəl 100% sınaq ilə ciddi keyfiyyətə nəzarət

• Sabit toplu çatdırılma qabiliyyəti ilə rəqabətli qiymətlər

• Dalga uzunluğu, güc, bant genişliyi, lif və birləşdiricilər üçün çevik fərdiləşdirmə seçimləri

• 7×24 saat texniki dəstək və sürətli cavab

• DHL, UPS və FedEx ekspress çatdırılması ilə qlobal göndərmə

• Həm modul, həm də tezgah üstü versiyaları mövcuddur

• Sistem inteqrasiyası üçün əlavə host proqram təminatı

• İstehsal kəmiyyətləri üçün etibarlı uzunmüddətli təchizat

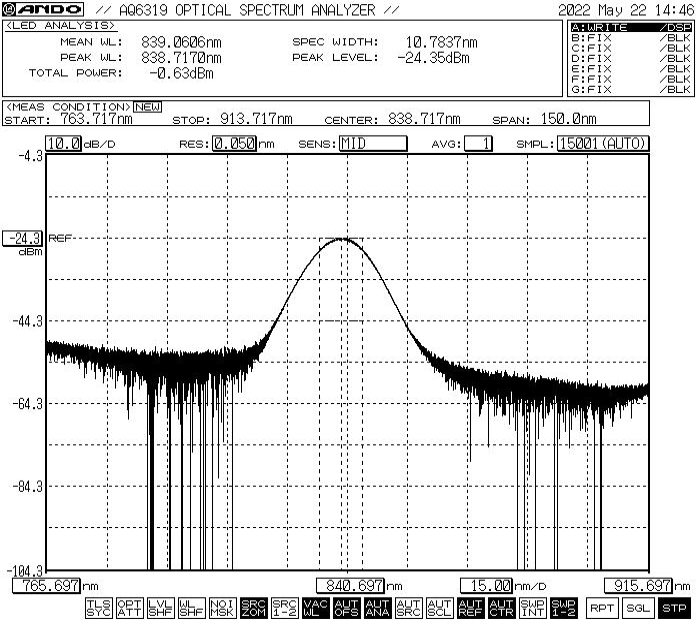

Spektral Performans-840nm Fiber Birləşdirilmiş SLD Genişzolaqlı İşıq Mənbəsi

Tipik spektr təxminən 10nm -3dB bant genişliyi ilə 840nm ətrafında mərkəzi dalğa uzunluğunu göstərir.

*Qeyd: Göstərilən spektr tipik performansdır. Faktiki spektr vahiddən vahidə bir qədər fərqli ola bilər. Xüsusi spektr məlumatları və ya fərdi spektr tələbləri üçün bizimlə əlaqə saxlayın.

Sifariş Məlumatı-840nm Fiber Birləşdirilmiş SLD Genişzolaqlı İşıq Mənbəsi

Model nomenklaturası

BSLD - XXX - XX - XX - X - (X)

Nümunə: BSLD - 840 - 51 - SM - M

840nm SLD Genişzolaqlı İşıq Mənbəsi, 5mW çıxış, 10nm bant genişliyi, 780-HP fiber, Modul versiyası, 5VDC enerji təchizatı

Mövcud Fərdiləşdirmə Seçimləri

• Mərkəz dalğa uzunluğu: 840nm standart, digər dalğa uzunluqları tələb əsasında mövcuddur

• Çıxış gücü: 5 mVt standart, daha yüksək güc seçimləri mövcuddur

• Spektral bant genişliyi: 10nm standart, digər bant genişliyi seçimləri mövcuddur

• Lif növü: 780-HP standart, digər xüsusi liflər mövcuddur

• Fiber uzunluğu: 0,5m, 1m, 1,5m, 2m (xüsusi uzunluqlar mövcuddur)

• Pigtail növü: 900μm boş boru, 3.0mm boş boru

• Birləşdirici növü: FC/APC standartı, FC/UPC, SC/APC, LC/APC və ya fərdi

• Paket növü: Modul və ya Tezgah üstü

• Enerji təchizatı gərginliyi: 5VDC, 12VDC (modul), 110-240VAC (masaüstü)

• Optik izolyator: Daxili izolyator seçimi mövcuddur

• Rabitə interfeysi: RS485 standartı, digər interfeyslər mövcuddur

• Host kompüter proqramı: Monitorinq və nəzarət üçün əlçatandır

Xüsusi tələblər üçün, spesifikasiyalarınızla birlikdə satış komandamızla əlaqə saxlayın.

Məlumat vərəqi və Test Hesabatı

Hər 840nm SLD genişzolaqlı işıq mənbəyi ölçülmüş performans parametrlərini sənədləşdirən hərtərəfli sınaq hesabatı ilə göndərilir. Datasheet PDF faylı ətraflı spesifikasiyaları, performans əyrilərini və ölçülü təsvirləri ehtiva edir.

• Hər bir vahidə fərdi test hesabatı daxildir

• Hər bir vahid üçün izlənilə bilən seriya nömrəsi

Məlumat vərəqi

Kotirovka və Ödəniş Şərtləri

Sitat şərtləri

• EXW (Ex Works): DHL/UPS/FedEx hesabınız varsa tövsiyə olunur. Hesabınızdan istifadə edərək göndəririk; heç bir çatdırılma haqqı bizim tərəfimizdən tutulmur.

• DAP (Yerində Çatdırılır): Kuryer hesabınız yoxdursa, biz əvvəlcədən ödənilmiş yük ilə göndərmə təşkil edə bilərik.

• Digər şərtlər: Müzakirə etmək üçün bizimlə əlaqə saxlayın.

Ödəniş şərtləri

• PayPal: Nümunələr və kiçik sifarişlər üçün sürətli və təhlükəsiz ödəniş

• T/T (Bank Transferi): Normal istehsal sifarişləri üçün standart ödəniş üsulu

• Alibaba Ticarət Təminatı: Alıcı zəmanəti ilə onlayn əməliyyatlar üçün təhlükəsiz sifariş qorunması

• Kredit Kartı: PayPal, Alibaba vasitəsilə qəbul edilir

• Çevik Ödəniş Şərtləri: Razılaşmaq olar

Təqdimat vaxtı

• Standart istehsal: ~10-15 iş günü

• Fərdi konfiqurasiyalar: 15-20 iş günü

• Sifarişlərin həcmi: İstehsal qrafiki üçün əlaqə saxlayın

• Beynəlxalq göndərmə: ~3-5 iş günü (DHL/UPS/FedEx express)

• Sürətləndirilmiş xidmət: İstək əsasında mövcuddur

Əməliyyat Qeydləri və İdarəetmə

Fiberlə işləmə

• Lifi zədələyə biləcək kəskin əyilmələrdən və ya əyilmələrdən çəkinin

• Lifli pigtailləri çəkməyin və ya bükməyin

• Müvafiq təmizləmə alətlərindən istifadə edərək qoşulmazdan əvvəl lif konnektorlarını təmizləyin

• Birləşdirici istifadə edilmədikdə həmişə toz qapaqlarından istifadə edin

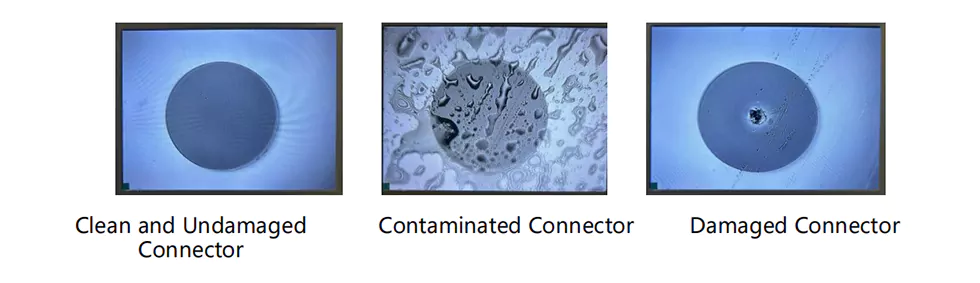

• İstifadə etməzdən əvvəl lifin son üzünü zədələrə görə yoxlayın

Güc və Əməliyyat Mülahizələri

• Qoşulmazdan əvvəl düzgün enerji təchizatı gərginliyinə əmin olun

• Maksimum sürücü cərəyanı və ya güc göstəricilərini aşmayın

• Davamlı işləmək üçün düzgün qızdırıcıdan istifadə edin

• Fiberi qoşmazdan/ayırmazdan əvvəl enerjini söndürün

• Akıllı olduqda birbaşa lif çıxışına baxmayın
