1550nm 10mW DFB Kəpənək Lazer Diodu

Mündəricat

1. 1550nm-in təqdimatı 10mW DFB Kəpənək Lazer Diodu

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

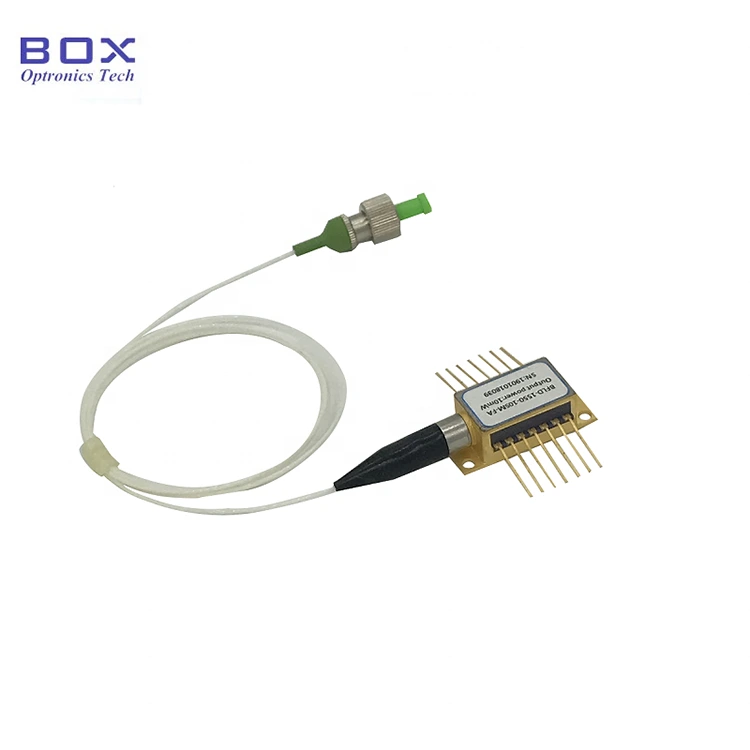

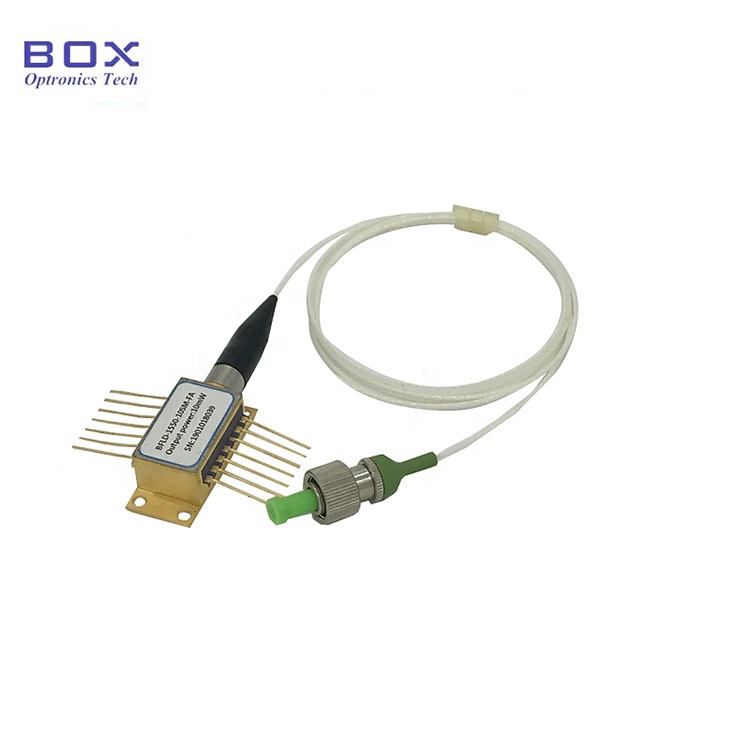

Bu, 14 pinli kəpənək ilə 1550nm DFB lazerdir paket, quraşdırılmış TEC və termistor. Sabit dalğa uzunluğuna malikdir, 10 mW çıxış gücü, tipik 40dB yan rejim yatırma nisbəti və aşağı həddi cari. SM/PM lif, geniş işləmə temperaturu və yüksək ilə isteğe bağlıdır etibarlılıq, fiber rabitə, optik alətlər və fiber üçün uyğundur hiss. Zəhmət olmasa sürücünün cərəyanına və temperaturuna ciddi nəzarət edin və bundan çəkinin həddindən artıq cərəyan ziyanı.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Çox kvant Quyu (MQW) Paylanmış Əlaqə (DFB) lazerləri;

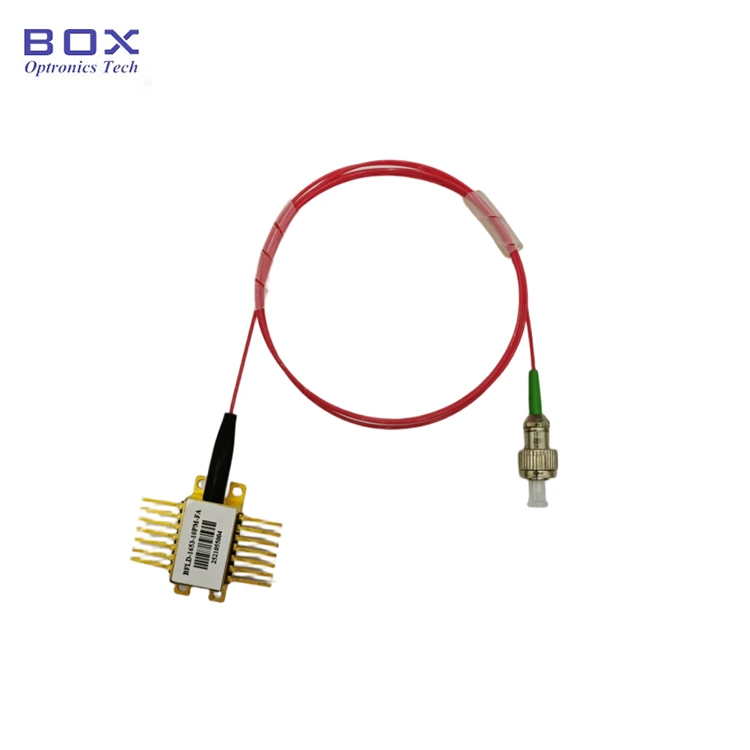

● SMF-28e və ya PMF-1550 pigtail;

● TEC və Monitor PD ilə 14 pinli BTF paketi;

● Geniş iş temperaturu diapazonu -20 ~ + 70 ℃.

Məhsul Tətbiqləri

● Optik lif rabitə;

● Optik alət;

● fiber optik sensor;

● İşıq mənbəyi.

Məhsul Təfərrüatlar

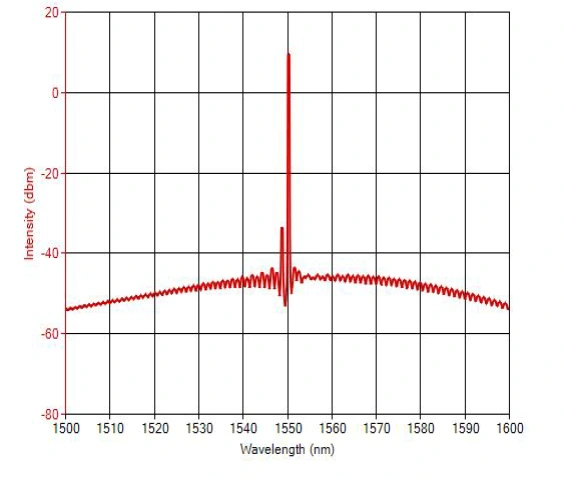

● Tipik spektr: 1550nm, WL tolerantlığı +/-3nm.

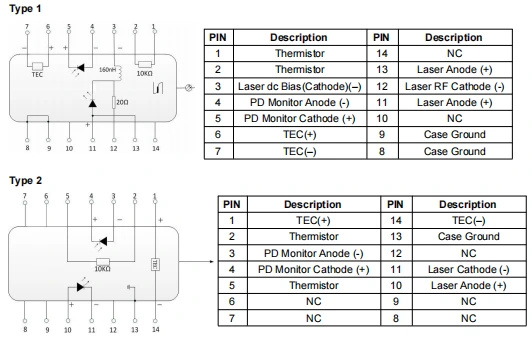

● PIN-OUT Definition-1550nm 10mW DFB Butterfly Lazer Diode

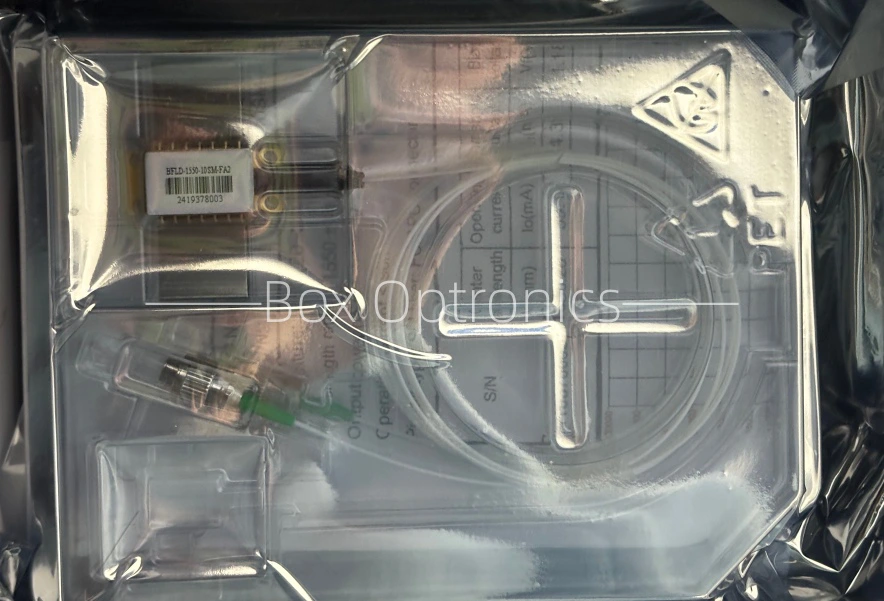

● Qablaşdırma nümunəsi

*Sürücüsüz müstəqil cihaz; ilə inteqrasiya olunmuş modul paketi sürücü sxemləri isteğe bağlıdır.

Sifariş vermək məlumat

məsələn: BFLD-1550-10SM-FA2

(Sifariş məlumatı: 1550nm 10mW DFB Butterfly Lazer Diode, SM fiber, FC/APC konnektoru ilə, tip2 pin-çıxış).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Qeydlər

● Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; et birbaşa lifin son üzünə baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

● Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı rozetkaya daxil edərkən və ya çıxararkən ona təzyiq etməyin və ya cihazın korpusunun arxa tərəfində yerləşən qolu çəkin. Cihazlar üçün birləşdiricilərlə təchiz olunarsa, həm cihazın, həm də lif konnektorunun olmasını təmin edin quraşdırma və ya sökülmə zamanı eyni vaxtda qaldırılır.

● Bütün komponentləri işə salmazdan əvvəl, əvvəlcə soyuducu aktivləşdirin və sonra çipin həddindən artıq istiləşməsinin qarşısını almaq üçün artımlı güclənmə addımlarına davam edin və həddindən artıq yüklənmə.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics daxilində aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
